Elecrow LR1302 LoRaWAN Gateway Modul SPI EU868 SX1302 Lang Rækkevidde

Elecrow LR1302 LoRaWAN Gateway Modul SPI EU868 SX1302 Lang Rækkevidde

21,95 €

LR1302 modulet er et næste generations LoRaWAN® gateway modul med en mini-PCIe formfaktor designet til lavt strømforbrug og høj pålidelighed. Baseret på den avancerede Semtech SX1302 LoRaWAN® baseband chip muliggør dette modul gateway-produkter at opnå stort potentiale for langdistance trådløs transmission. Sammenlignet med de tidligere SX1301 og SX1308 chips leverer SX1302 chippen højere følsomhed, lavere strømforbrug og lavere driftstemperaturer. Den understøtter 8-kanals dataoverførsel, hvilket markant forbedrer kommunikationseffektiviteten og netværkskapaciteten for storskala enhedsforbindelser.

Modulet reserverer to antennegrænseflader: en dedikeret til at sende og modtage LoRa-signaler og en ekstra U.FL (IPEX) grænseflade til uafhængig transmission. For at sikre et stabilt kommunikationsmiljø er det udstyret med et metalskjold, der beskytter mod ekstern elektromagnetisk interferens.

Det LR1302 LoRaWAN® gateway modul fås i både SPI og USB versioner og understøtter US915 og EU868 frekvensbånd. Dette giver brugerne fleksible regionale frekvensløsninger, der er tilpasset deres specifikke implementeringsbehov.

Specifikt designet til IoT (Internet of Things) økosystemet, er LR1302 ideel til forskellige anvendelser. Uanset om den bruges i smarte byer, smart landbrug, industriel automation eller fjernovervågning, leverer LR1302 modulet en pålidelig forbindelse og effektiv dataoverførsel.

LR1302 LoRaWAN gateway understøtter 8 kanaler

LoRa gateway applikationsarkitektur

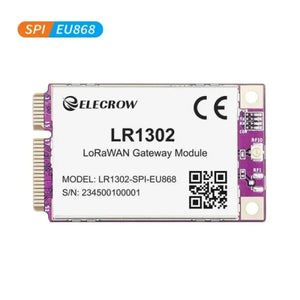

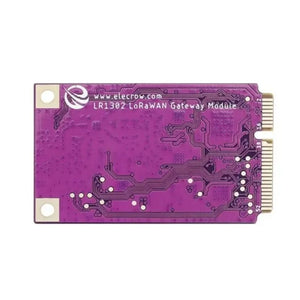

LR1302 EU868 gateway modul set forfraSX1302 langdistance gateway modul set bagfra

Applikationseksempel
LR1302 LoRaWAN gateway modul applikationsopsætning

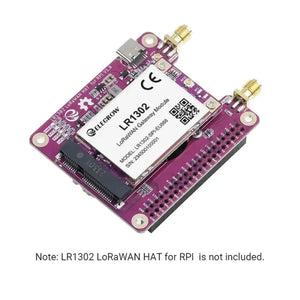

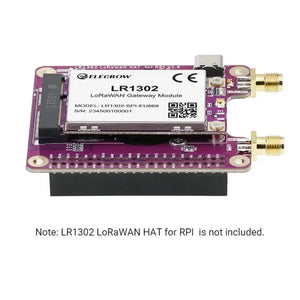

Bemærk: Pakken inkluderer ikke Raspberry Pi, GPS, Gateway HAT, IPEX-kabler eller antenner.
LR1302 LoRaWAN gateway integration

Nøglefunktioner

  • Anvender Semtech® SX1302 baseband LoRa® chip for ultralavt strømforbrug og høj ydeevne;
  • Den Mini-PCIe formfaktor og kompakte profil muliggør problemfri integration i forskellige gateway-enheder, perfekt til pladsbegrænsede IoT-implementeringer;
  • Understøtter 8-kanals datatransmission, hvilket giver overlegen netværkskapacitet og kommunikationseffektivitet;
  • Ekstremt lav driftstemperatur fjerner behovet for komplekse kølesystemer, hvilket reducerer det samlede fodaftryk af LoRaWAN® gatewayen;
  • Har en SX1250 TX/RX front-end med følsomhed op til -139 dBm @SF12 og TX-effekt op til 26 dBm @3,3V;
  • CE-certificering inkluderet, hvilket forenkler den regulatoriske proces og tiden til markedet for endelige slutprodukter.



Tekniske specifikationer

Region

EU868

US915

Frekvens

863-870MHz

902-928MHz

Chipset

Semtech SX1302 chip

Følsomhed

-125 dBm @125K/SF7
-139 dBm @125K/SF12

-125 dBm @125K/SF7
-139 dBm @125K/SF12

TX-effekt

26 dBm (ved 3,3V forsyning)

25 dBm (ved 3,3V forsyning)

Båndbredde

125/250/500 kHz

Kanaler

8 kanaler

LED-indikatorer

Strøm: Grøn | Konfig: Rød | TX: Grøn | RX: Blå

Formfaktor

Mini PCIe, 52-pin guldfinger

Strømforbrug (SPI)

Standby: 7,5 mA
TX maks.: 415 mA
RX: 40 mA

Strømforbrug (USB)

Standby: 20 mA
TX maks.: 425 mA
RX: 53 mA

LBT (Lyt før tale)

Understøttet

Antennekonnektor

U.FL (IPEX)

Driftstemperatur

-40°C til 85°C

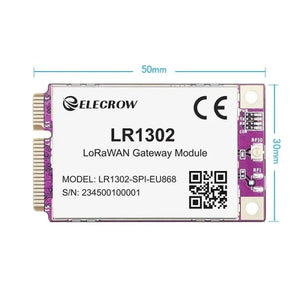

Dimensioner

30 mm (W) × 50,95 mm (L)



Hardwareoversigt


Oversigt over SX1302 LoRa modul hardwarekomponenter

Grænsefladefunktioner

LoRaWAN modul pinout og grænsefladekort

Pakkeliste

  • 1x LR1302 LoRaWAN gateway modul (EU868)
