Elecrow CrowPanel ESP Terminal - ESP32 Parallel RGB Touch Display

Elecrow CrowPanel ESP Terminal er en mikrokontroller baseret på ESP32 master. Den anvender Xtensa 32-bit LX7 dual-core processor med en hovedfrekvens på op til 240Mhz, understøtter 2,4GHz Wi-Fi og BLE, og kan nemt håndtere almindelige edge terminal enhedsapplikationsscenarier, såsom industriel kontrol, miljøovervågning og behandling i landbrugsproduktion, intelligent logistikovervågning, smarte hjem-scenarier og mere.

Denne Elecrow CrowPanel ESP Terminal har også en 3,5-tommer parallel RGB Touch Display kapacitiv touchskærm med en opløsning på 480*320 for at sikre perfekt billedoutput ved en billedhastighed (FPS) på 60. På bagsiden af denne ESP Terminal har vi introduceret 4 Crowtail-interfaces, som kan bruges med vores Crowtail-serie sensorer, plug and play, og skabe mere interessante projekter hurtigt og bekvemt. Derudover er denne Elecrow CrowPanel ESP Terminal også udstyret med en SD-kortplads til udvidet lagerplads (SPI-ledninger) og en buzzer-funktion. Denne ESP32 touchscreen understøtter ESP-IDF og Arduino IDE-udvikling og er kompatibel med Micropython/Arduino. Den understøtter også LVGL, som er det mest populære gratis og open source indlejrede grafikbibliotek til at skabe smukke brugerflader for enhver MCU, MPU og skærmtype. Den har nu også opnået den officielle certificering fra LVGL. LVGL's board-certifikat viser, at boardene nemt kan bruges med LVGL og har anstændig ydeevne til UI-applikationer. Vi understøtter også openHASP. Det indbyggede opladningskredsløb og lithiumbatteri-interface kan bruge type-c strømforsyningsinterface til at levere strøm og oplade batteriet samtidig, hvilket giver flere udendørs scenarieudvidelsesmuligheder for din CrowPanel.

Denne ESP Terminal bruger et akrylskærm, som ikke kun beskytter skærmen, men også gør den mere smuk. Størrelsen er kun lommevenlig, lille og bærbar; to M3 fastgørelseshuller gør det nemt at fastgøre, hvilket gør det lettere for dig at opsætte dit projekt med Elecrow CrowPanel ESP Terminal.

Derudover tilføjer vores anden skærm med SPI-interface, samtidig med at den sikrer den grundlæggende visuelle effekt, flere Crowtail-interfaces og kamera-/mikrofonfunktioner. For detaljer, klik her.

Funktion ved Elecrow CrowPanel ESP Terminal

• Integreret ESP32-S3 modul, som understøtter 2,4 GHz Wi-Fi og BLE, en kernefunktion i Elecrow CrowPanel ESP Terminal
• LCD 3,5 tommer parallel TFT-LCD med 480*320 opløsning, en levende RGB Touch Display
• Kompatibel med Arduino/LVGL/PlatformIO/Micropython til denne ESP Terminal
• Modent softwareunderstøttelse, understøtter ESP-IDF og Arduino IDE udvikling til din Elecrow CrowPanel ESP Terminal
• Understøtter open-source grafikbibliotek - LVGL
• Understøtter 1T1R-tilstand, datahastighed op til 150 Mbps, trådløs multimedie (WMM)
• Perfekt sikkerhedsmekanisme, understøtter AES-128/256, Hash, RSA, HMAC, digitale signaturer og sikker opstart

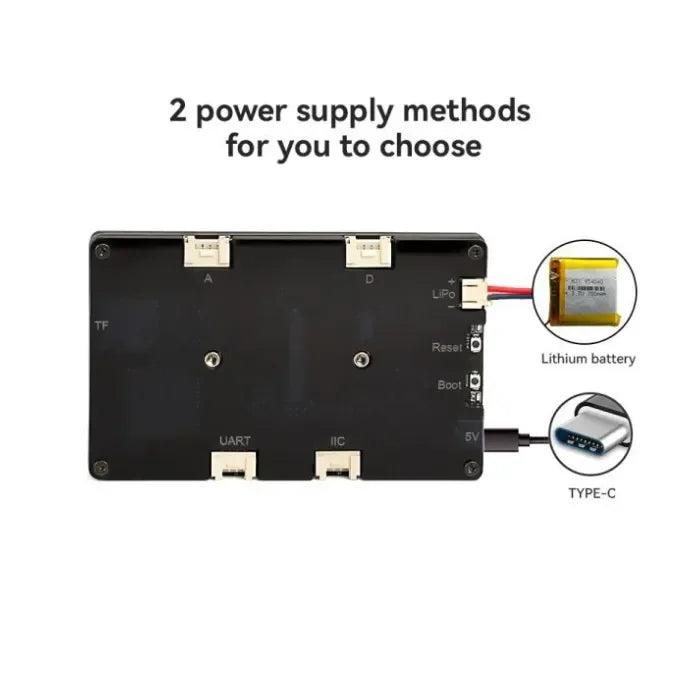

• Indbygget opladningschip og interface, brug TYPE-C interface til opladning
• Med 4 Crowtail-interfaces (HY2.0-4P stik), plug and play med forskellige Crowtail-sensorer til CrowPanel

Specifikation af Elecrow CrowPanel ESP Terminal

• ESP32-S3 modul med 16MB Flash og 8 MB PSRAM, hjernen i denne Elecrow CrowPanel ESP Terminal
• Wi-Fi-protokol: 802.11b/g/n (802.11n op til 150Mbps) Wi-Fi frekvensområde: 2.402GHz - 2.483Ghz
• Understøtter BLE 5
• Med 4 Crowtail-interfaces (HY2.0-4P stik) og indbygget Micro TF-kortslot
• 3,5-tommer TFT LCD RGB ægte farve LCD-skærm med 480*320 opløsning, en fantastisk RGB Touch Display
• Driverchip: ILI9488 (16-bit parallel linje)
• Kapacitiv touchpanel controller IC FT6236 serien til denne CrowPanel RGB Touch Display
• Driftsspænding: DC 5V-500mA
• Søvnstrøm:

1. USB strømforsyning: 6.86mA
2. Lithiumbatteri strømforsyning: 3.23mA

• LiPo batteri interface: PH2.0
• Driftstemperatur: -10°C ~ 65°C
• Aktivt område: 73.63(L)*49.79mm(B)
• Udvendige dimensioner: 106(L)x66mm(B)*13mm(H)

Pin specifikation

Forbind med Crowtail sensorer

Elecrow CrowPanel ESP Terminal kan forbindes med 150+ typer Crowtail moduler for at fuldføre mere interessante projekter.

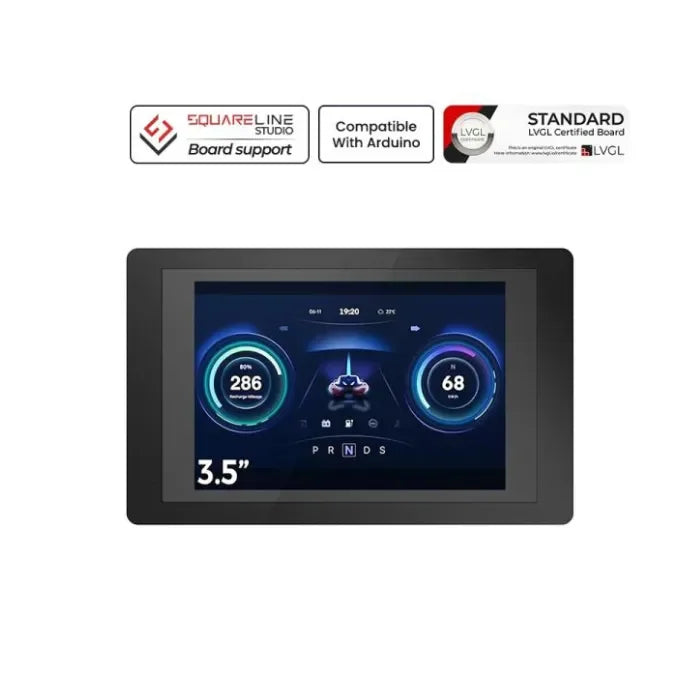

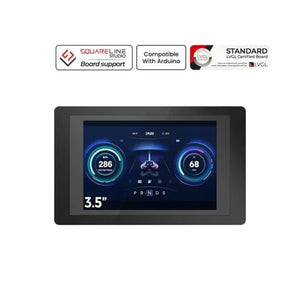

Understøtter open-source grafikbibliotek - LVGL til Elecrow CrowPanel ESP Terminal

Elecrow CrowPanel ESP Terminal understøtter LVGL grafikbibliotek. Du kan designe en række brugerflader til denne ESP Terminal RGB Touch Display.

Design og byg brugerflader nemt med SquareLine Studio

Brug SquareLine Studios til at designe og implementere dit eget LVGL UI til Elecrow CrowPanel ESP Terminal og eksportér klar-til-brug projekter med et klik.

Squareline Vision har indtrådt i BETA, tilmeld dig nu for at få 40% rabat på alle licenser. https://vision.squareline.io/

Programmeringsmiljøunderstøttelse for Elecrow CrowPanel ESP Terminal

Elecrow CrowPanel ESP Terminal understøtter programmering med VS Code, Arduino IDE, Espressif IDF og PlatformIO. Forskellige projekter kan nemt udvikles til denne alsidige ESP Terminal.

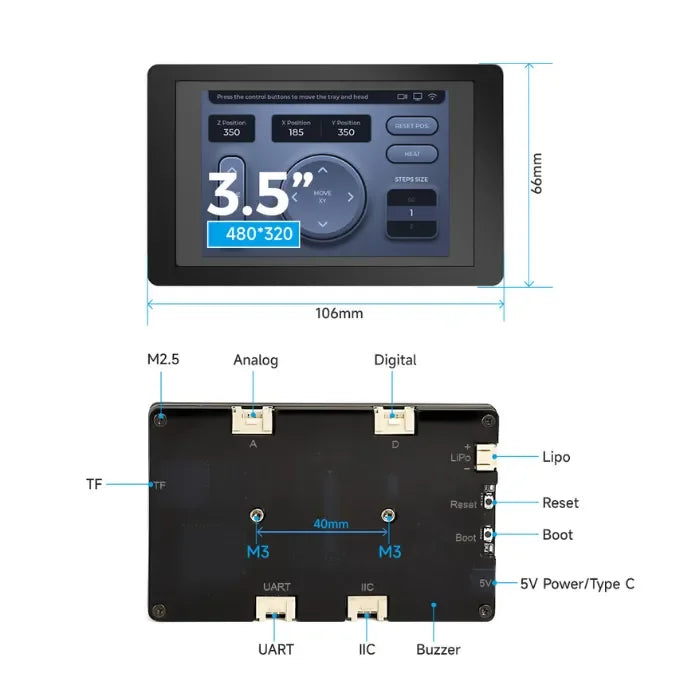

Strukturoversigt for Elecrow CrowPanel ESP Terminal

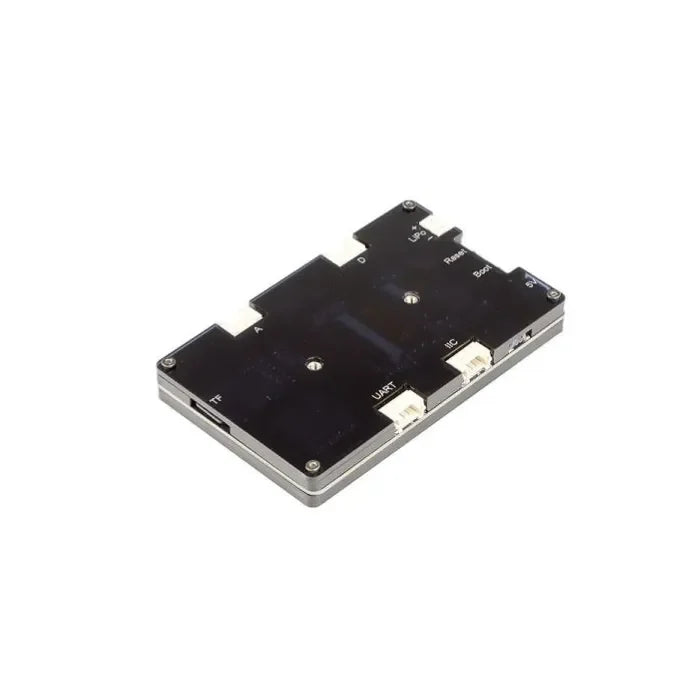

Elecrow CrowPanel ESP Terminal RGB Touch Display Hardware Oversigt

• REST-knap. Tryk på denne knap for at nulstille systemet.
• LiPo-port. Lithiumbatteri-opladningsinterface (lithiumbatteri ikke inkluderet)
• BOOT-knap. Hold Boot-knappen nede og tryk på RESET-knappen for at starte firmware-download-tilstand. Brugere kan downloade firmware via seriel port
• 5V Strøm/Type C-interface. Det fungerer som strømforsyning til udviklingskortet og kommunikationsinterface mellem PC og ESP32.
• 4 Crowtail-interfaces. Brugere kan programmere ESP32-S3 til at kommunikere med perifere enheder tilsluttet Crowtail-interface på Elecrow CrowPanel ESP Terminal.

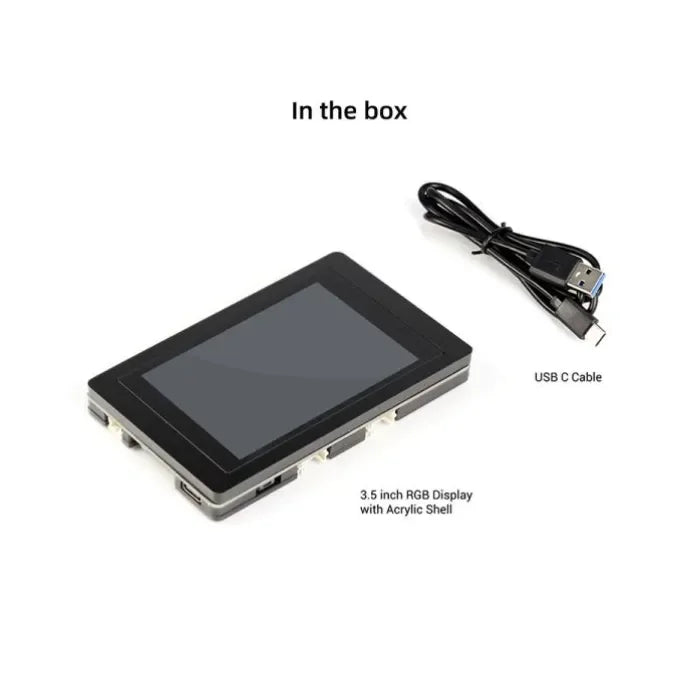

Pakkeliste for Elecrow CrowPanel ESP Terminal

• 1x 3,5 tommer Elecrow CrowPanel ESP Terminal RGB Touch Display med akrylskal
• 1x USB-C-kabel

Wiki & Dokumenter

• Wiki for Elecrow CrowPanel ESP Terminal
• Brugervejledning
• Skematisk diagram
• ILI9488 Datablad
• ESP32-S3 datablad
• LVGL Reference
