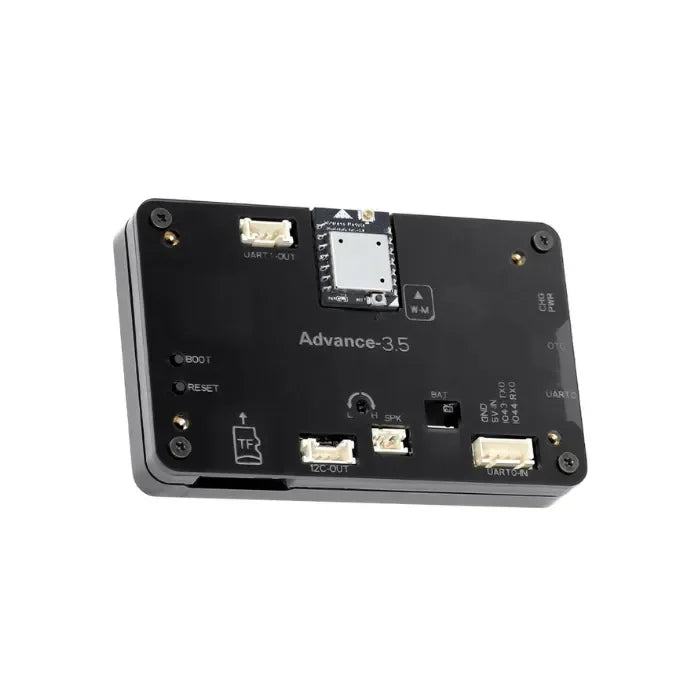

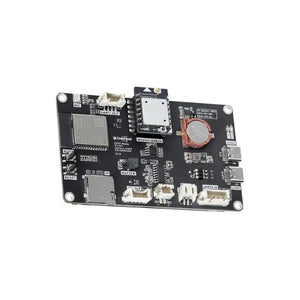

Elecrow CrowPanel Advance 3,5" HMI AI-skærm til Meshtastic

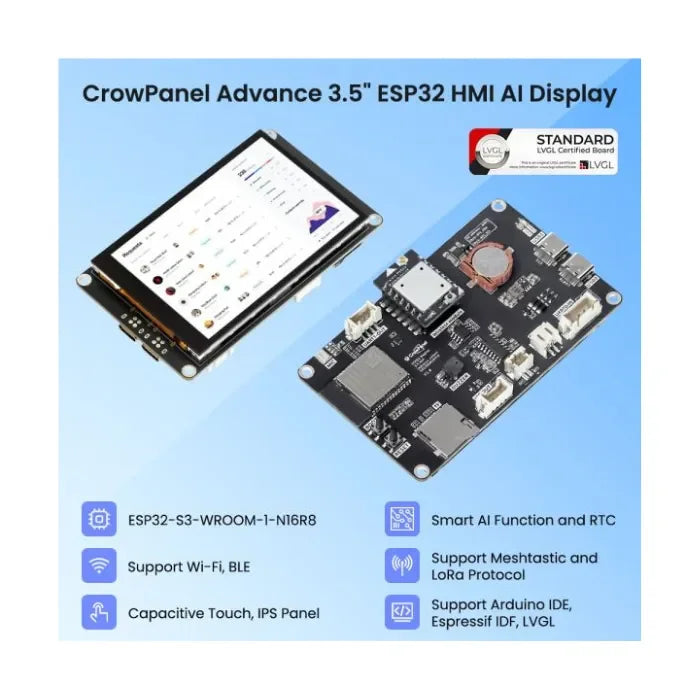

Elecrow CrowPanel Advance 3,5"-HMI AI Display er en kraftfuld HMI touch-skærm med en 480*320 opløsning IPS-skærm. Denne Elecrow CrowPanel Advance bruger ESP32-S3 chip som kerneprocessor. Denne chip er udstyret med en Xtensa 32-bit LX7 dual-core processor med en hovedfrekvens på op til 240MHz, udstyret med 512KB SRAM, 8M PSRAM og 16M Flash, hvilket giver enheden kraftfulde databehandlingsmuligheder. De integrerede 2,4GHz Wi-Fi og BLE funktioner, kombineret med den indbyggede RF-antenne, sikrer stabilitet og pålidelighed i den trådløse forbindelse. Desuden gør de forskellige grænseflader og lavt strømforbrug denne 3,5-tommer Elecrow CrowPanel Advance HMI AI Display ideel til HMI-applikationer, der har brug for stærk trådløs forbindelse. Den understøtter Arduino IDE, Espressif IDF og PlatformIO. Denne CrowPanel Advance er kompatibel med LVGL grafikbiblioteket og understøtter C++.
Denne 3,5-tommer Elecrow CrowPanel Advance AI Display skærm bruger et IPS-panel, og den 178° brede betragtningsvinkel giver dig mulighed for at nyde en levende visuel oplevelse fra enhver vinkel. Kapacitiv touch teknologi muliggør glatte, responsive interaktioner. Det gør hvert tryk præcist og intuitivt.
Et bemærkelsesværdigt træk ved Elecrow CrowPanel Advance 3,5-tommer AI Display er dets integrerede AI-funktion. Brugere kan interagere ved at bruge mikrofonen og højttaleren. Dette inkluderer stemmegenkendelse og talesyntese. De kan have sømløse samtaler med smarte assistenter for at få information.
Med SX1262 trådløs modul kan dette Elecrow CrowPanel Advance HMI AI Display understøtte adgang til Meshtastic-netværket (et open source, off-grid, decentraliseret mesh-netværk bygget til at køre på overkommelige, lavstrømsenheder). Dette Elecrow CrowPanel Advance er Meshtastic-versionen af CrowPanel Advance-displayet. Den inkluderede SX1262 LoRa-modul tillader dette Elecrow CrowPanel Advance at få adgang til Meshtastic-netværket og kommunikere med andre Meshtastic-enheder.
Dette Elecrow CrowPanel Advance HMI AI Display integrerer den nyeste Meshtastic-teknologi, optimeret portlayout, fremragende display-berøringsydelse og større lagerplads. Disse forbedringer øger fleksibiliteten og pålideligheden af forbindelsen for Elecrow CrowPanel Advance, giver brugerne flere valgmuligheder og bredere anvendelsesmuligheder og opfylder de strenge krav fra moderne intelligente systemer til fjernovervågning og kontrol. Dette 3,5" Elecrow CrowPanel Advance AI Display understøtter også taktillitet. Klik her for at lære mere.
Funktioner for Elecrow CrowPanel Advance HMI AI Display
- Udstyret med ESP32-S3-WROOM-1 modul som kernekontroller, hvilket giver bedre ydeevne til Elecrow CrowPanel Advance;
- Hovedfrekvens op til 240MHz, udstyret med 512KB SRAM, 8M PSRAM og 16M Flash;
- 480*320 3,5” til Elecrow CrowPanel Advance, med driver IC ILI9488;
- IPS-panel, 178° bred betragtningsvinkel, understøtter kapacitiv berøring;
- Intelligent AI-funktion, udstyret med højttalerport og højtydende mikrofon, så brugere kan have problemfri samtaler med smarte assistenter via stemmekommandoer, stemmegenkendelse og talesyntese, hvilket gør det til et fremragende AI Display;
- Indbygget LVGL demonstrationsgrænseflade og Arduino-eksempler, plug and play;
- SX1262 trådløs modul understøtter adgang til Meshtastic-netværket;
- Real-time clock-funktion, der sikrer kontinuitet og nøjagtighed af systemtid ved strømsvigt;
- Den perifere port anvender lodret og indbygget terminaldesign, hvilket bedre opfylder de kompakte og integrerede designkrav for indlejrede enheder.
CrowPanel Basic-serien sammenlignet med Elecrow CrowPanel Advance-serien
Anvendelsesscenarier for Elecrow CrowPanel Advance
- Industriel automation
- Smart by
- Smart hjem
- Medicinsk udstyr
- Landbrugsteknologi
- Miljøovervågning
- Miljøovervågning
- Energistyring
- Logistik og lager
- Detailhandel og catering
- Uddannelse og forskning
Målgruppe for Elecrow CrowPanel Advance HMI AI Display
Ingeniører og teknikere, systemintegratorer, facilitetschefer, forsknings- og udviklingspersonale, landbrugsarbejdere, miljøforskere, medicinske fagfolk, detailhandlere og restauratører, uddannelsesinstitutioner, energiselskaber osv.
Specifikation for Elecrow CrowPanel Advance HMI AI Display
|
Hovedchip-ESP32-S3-WROOM-1-N16R8 (Driver Elecrow CrowPanel Advance) |
|
|
CPU/SoC |
højtydende Xtensa 32-bit LX7 dual-core processor, med op til 240MHz |
|
Systemhukommelse |
512KB SRAM, 8M PSRAM |
|
Hukommelse |
16M Flash, 384KB ROM |
|
Udviklingssprog |
C/C++ |
|
Udviklingsmiljø |
ESP-IDF、Arduino IDE、PlatformIO、LVGL |
|
Skærm til Elecrow CrowPanel Advance |
|
|
Størrelse |
3,5 tommer |
|
Driver IC |
ILI9488 |
|
Opløsning |
480*320 |
|
Displaypanel |
IPS-panel |
|
Touchpanel |
Kapacitiv enkeltberøring |
|
Synsvinkel |
178° |
|
Lysstyrke |
400 cd/m² (Typ.) |
|
Farvedybde |
16-bit |
|
Trådløs kommunikation - indbygget antenne til Elecrow CrowPanel Advance |
|
|
WiFi |
Understøtter 2,4 GHz, 802.11a/b/g/n |
|
Bluetooth |
Understøtter Bluetooth 5.0 og BLE |
|
Andet |
LoRa (Meshtastic-kompatibel) |
|
Interface/Funktion for Elecrow CrowPanel Advance |
|
|
Grænseflade |
USB-port, UART, I2C, SD-kortplads, batteristik, højttalerport, mikrofon osv. |
|
Funktion |
RTC-ur, lydforstærker, lydstyrkekontrol, batteriopladningsstyring, USB til UART osv. |
|
Knap/LED-indikator for Elecrow CrowPanel Advance |
|
|
Nulstillingsknap |
Ja, tryk for at nulstille enheden |
|
Boot-knap |
Ja, tryk og hold tænd/sluk-knappen for at brænde programmet |
|
PWR |
Strømindikator |
|
CHG |
Lithiumbatteri opladningsstatus, færdiggørelsesindikator |
|
Andre funktioner af Elecrow CrowPanel Advance |
|
|
Installationsmetode |
Bagophængt, fastgørelseshul |
|
Driftstemperatur |
-20~70 °C |
|
Opbevaringstemperatur |
-30~80 °C |
|
Strømindgang |
5V/2A, USB eller UART terminal |
|
Dimensioner |
101.4*63.3*15.8mm |
Trådløs moduldetaljer for SX1262(LoRa) til Elecrow CrowPanel Advance
|
Pin |
Pin retning |
Bemærk |
|
DIO1 |
Indgang/udgang |
Konfigurerbare generelle IO-porte |
|
SCK |
Indgang |
SPI datapin |
|
MISO |
Indgang |
SPI datapin |
|
MOSI |
Udgang |
SPI datapin |
|
3V3 |
|
Strømforsyning |
|
GND |
|
Jordledning, forbundet til strømreferencens jord |
|
NRESET |
Udgang |
Chip reset trigger input pin, lavt niveau er aktivt |
|
DIO2 |
Indgang |
RF-switch send/modtag kontrolpin, lavt niveau er modtagelse, højt niveau er afsendelse |
|
OPTAGET |
Udgang |
Brugt til statusindikering |
|
NSS |
Indgang |
Modul chip select-pin, brugt til SPI-kommunikation |
|
DIO3 |
Indgang/udgang |
Konfigurerbare generelle IO-porte |
Antenneydelse for Elecrow CrowPanel Advance
|
Forstærkning (dBi) |
3.5dBi |
|
VSWR |
<=1.9 |
|
Indgangsimpedans (Ω) |
50 |
|
Polarisering |
Vertikal |
|
Lynbeskyttelse |
DC jord |
|
Mekanisk specifikation |
|
|
Ledningsspecifikation |
RF1.13 |
|
Ledningslængde (cm) |
10 cm |
|
Inputstiktype |
IPEX-1 |
|
Antennevægt (kg) |
0.01 |
|
Driftstemperatur |
-40℃~85℃ |
Vis pin-definition for Elecrow CrowPanel Advance
|
Pin |
Beskrivelse |
Stikkertype |
|
SPK |
Output lydsignal og tilslut til højttalere. Hovedkortet har en effektforstærkerchip-kreds. |
PH2.0-2P |
|
PWR |
Strøm-LED |
|
|
RST |
Nulstillingsknap. Tryk på den for at nulstille systemet. |
|
|
BOOT |
|
|
|
UART0-OUT |
Opbyg kommunikation mellem logikmoduler, inklusive seriel kommunikationsmodul og udskrivningsmodul. |
HY2.0-4P |
|
UART0-IN |
|
XH2.54-4P |
|
I2C-OUT |
Etabler kommunikation mellem mikrocontrolleren og perifere enheder. |
HY2.0-4P |
|
BAT |
Tilslut lithiumbatteri. (Med batteriopladningskreds) |
PH2.0-2P |
For flere pin-funktioner, se Wiki for Elecrow CrowPanel Advance.

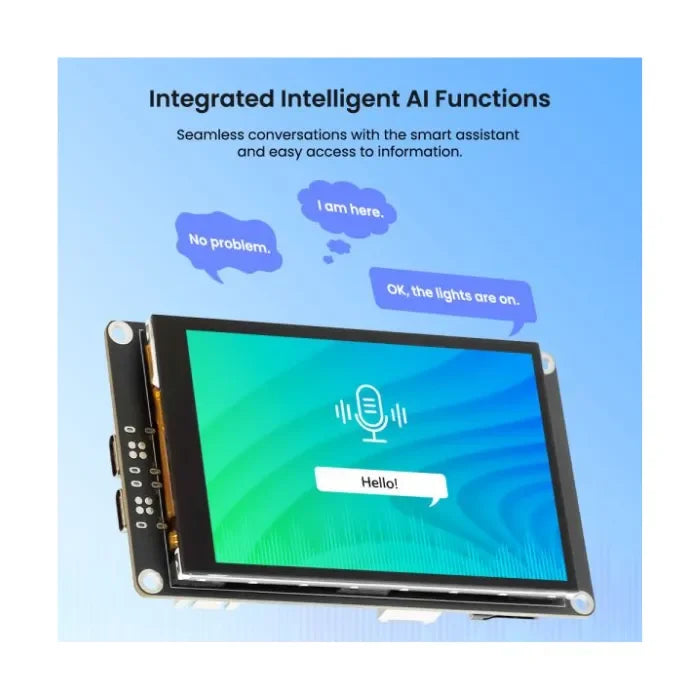

Integrerede intelligente AI-funktioner på Elecrow CrowPanel Advance HMI AI Display
Stemmeinteraktion opnås gennem mikrofonen og højttaleren, hvilket muliggør problemfri samtaler med den smarte assistent og nem adgang til information, hvilket gør det til en kraftfuld AI Display.

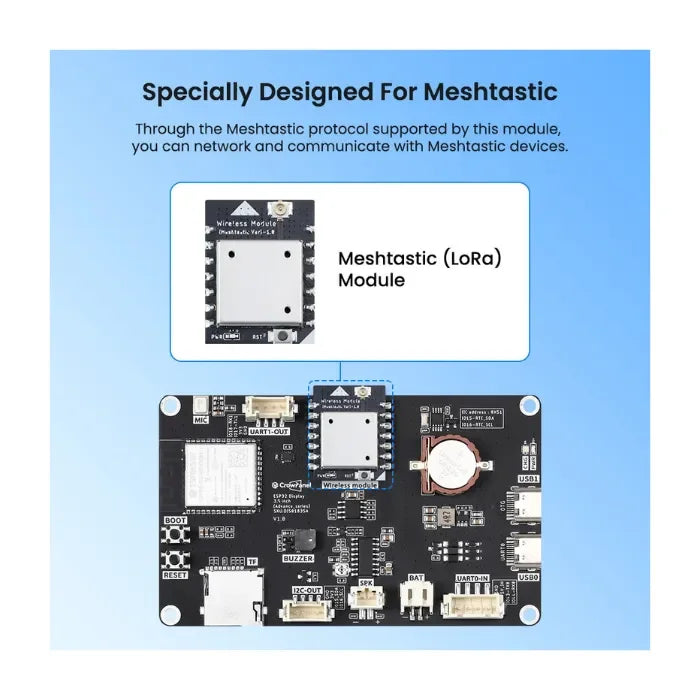

Elecrow CrowPanel Advance Skærm + MUI = Øjeblikkelig Meshtastic Messaging-enhed

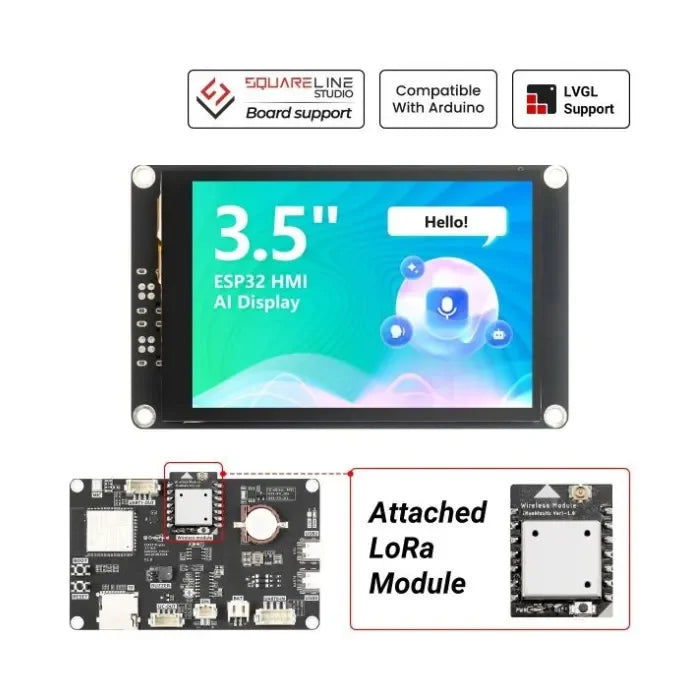

Udskifteligt trådløst modulsdesign, giver varierede trådløse kommunikationsmuligheder for Elecrow CrowPanel Advance
Ved at udskifte modulet understøtter Elecrow CrowPanel Advance flere kommunikationsprotokoller såsom Zigbee, LoRa, nRF2401, Matter, Thread og Wi-Fi 6. Én Elecrow CrowPanel Advance-skærm kan opfylde forskellige trådløse kommunikationsbehov, inklusive Meshtastic-funktionalitet.
Bemærk: Venligst klik her hvis du har brug for at købe displayet med andre trådløse moduler.
IPS-panel med 178° bred betragtningsvinkel på Elecrow CrowPanel Advance
Den 178° brede betragtningsvinkel giver dig mulighed for at nyde en levende visuel oplevelse fra enhver vinkel på Elecrow CrowPanel Advance HMI AI Display.
Understøtter flere udviklingsmiljøer for Elecrow CrowPanel Advance
Den understøtter flere udviklingsmiljøer, såsom Arduino IDE, Espressif IDF og PlatformIO, og udviklingssprog, såsom C++, for at imødekomme forskellige udvikleres behov og gøre hvert projekt muligt med Elecrow CrowPanel Advance.
Understøtter Open Source Graphics Library - LVGL på Elecrow CrowPanel Advance
Det understøtter LVGL-grafikbiblioteket, og du kan designe forskellige UI'er til Elecrow CrowPanel Advance.
Design og byg UI nemt med SquareLine Studio for Elecrow CrowPanel Advance
Design og byg nemt dit eget LVGL UI med SquareLine Studios, hvilket forenkler design og udvikling på Elecrow CrowPanel Advance HMI AI Display.
Squareline Vision er gået ind i BETA, tilmeld dig nu for at få 40% rabat på alle licenser. https://vision.squareline.io/
Forbind med mere end 150+ Crowtail-sensorer med Elecrow CrowPanel Advance
Anvendelsesscenarie for Elecrow CrowPanel Advance
Det er velegnet til forskellige scenarier såsom bil-HMI, medicinsk udstyr, dronekontrol, kamerakontrol, smart home, hjemmeautomatisering, industriel kontrol, civil elektronik, smart landbrug, miljøovervågning og IoT-applikationsenheder, hvilket gør Elecrow CrowPanel Advance meget alsidig.

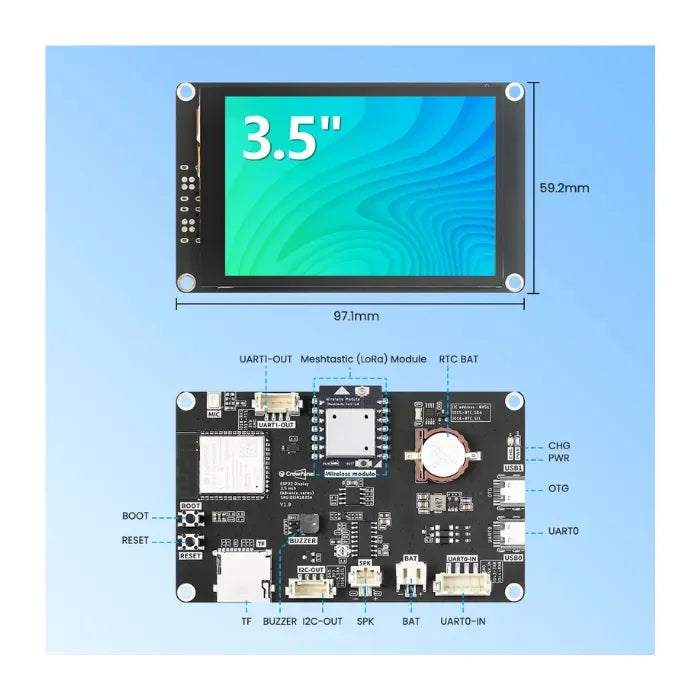

Hardwareoversigt for Elecrow CrowPanel Advance
Pakkeliste for Elecrow CrowPanel Advance
- 1x Elecrow CrowPanel Advance ESP32 Display-3,5 tommer
- 1x Trådløs modul-Meshtastic( med 868Mhz/915MHz kobberrør fjederantenne) Valgfri
- 1x USB-A til Type-C Kabel
- 1x Crowtail/Grove 4pin DuPont-kabel
- 1x antenne
Wiki & eksterne links for Elecrow CrowPanel Advance
