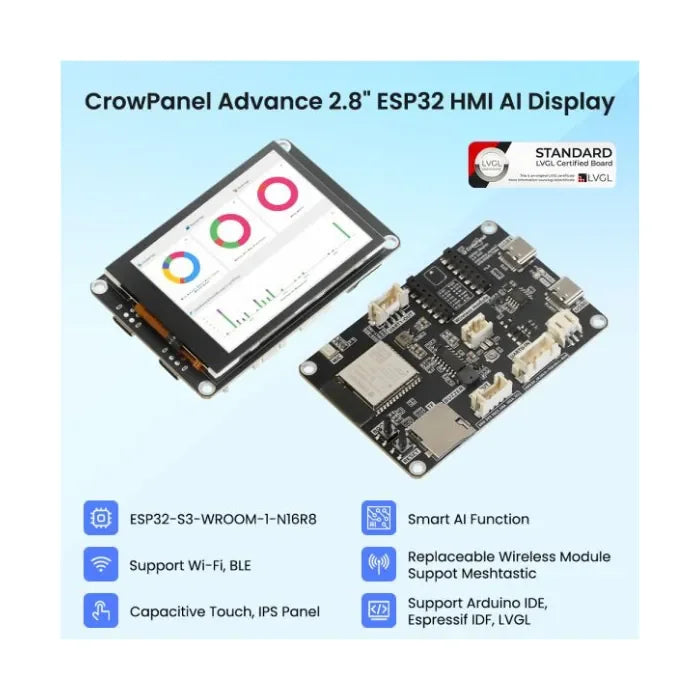

Elecrow CrowPanel Advance 2,8” HMI AI-skærm til Meshtastic uden kabinet
CrowPanel Advance ESP32 2,8-tommer display er Meshtastic-versionen af Elecrow CrowPanel Advance HMI AI Display. Den medfølgende SX1262 LoRa-modul gør det muligt for skærmen at få adgang til Meshtastic-netværket og kommunikere med andre Meshtastic-enheder.
Det er en kraftfuld HMI touch display-funktion med en 320*240 opløsning IPS-skærm. Den bruger ESP32-S3-chippen som kerneprocessor, udstyret med en Xtensa 32-bit LX7 dual-core processor og en hovedfrekvens på op til 240MHz. Den har 512KB SRAM, 8M PSRAM og 16M Flash. Dette giver Elecrow CrowPanel Advance stærk databehandlingskraft. 2,4GHz Wi-Fi og BLE-funktionerne, med en indbygget RF-antenne, sikrer en stabil og pålidelig trådløs forbindelse. Også de mangfoldige grænseflader og lave strømforbrug gør denne 2,8” skærm ideel til HMI-applikationer, der har brug for stærk trådløs tilslutning. Den understøtter Arduino IDE, Espressif IDF og PlatformIO. Den er kompatibel med LVGL grafikbiblioteket og understøtter C++.
Denne 2,8” skærm bruger et IPS-panel, og den 178° brede betragtningsvinkel giver dig mulighed for at nyde en levende visuel oplevelse fra enhver vinkel. Kapacitiv berøringsteknologi muliggør glatte, responsive interaktioner, hvilket gør hvert tryk præcist og intuitivt på din Elecrow CrowPanel Advance HMI AI Display.
En bemærkelsesværdig funktion ved CrowPanel Advance 2,8” skærmen er dens integrerede AI-funktion. Brugere kan tilslutte højttalere og bruge mikrofoner til interaktion. Dette inkluderer stemmegenkendelse og talesyntese. De kan have sømløse samtaler med smarte assistenter for at få information. Med SX1262 trådløs modul kan CrowPanel Advance HMI AI Display understøtte adgang til Meshtastic-netværket (Et open source, off-grid, decentraliseret mesh-netværk bygget til at køre på overkommelige, lavstrømsenheder).
Dette Elecrow CrowPanel Advance HMI AI Display integrerer Meshtastic trådløs teknologi, en optimeret portlayout, en fremragende touchskærm og større lagerplads. Disse forbedringer øger fleksibiliteten og pålideligheden af forbindelsen, giver brugerne flere valgmuligheder og bredere anvendelsesmuligheder, og opfylder de strenge krav fra moderne intelligente systemer til fjernovervågning og kontrol. Denne 2,8" skærm understøtter også tactility. Klik her for at lære mere.
Funktioner ved Elecrow CrowPanel Advance HMI AI Display
- Udstyret med ESP32-S3-WROOM-1 modul som kernecontroller, hvilket giver bedre ydeevne til Elecrow CrowPanel Advance.
- Hovedfrekvens op til 240MHz, udstyret med 512KB SRAM, 8M PSRAM og 16M Flash.
- 320*240 2,8 tommer, med driver IC ST7789.
- IPS-panel, 178° bred betragtningsvinkel, understøtter kapacitiv berøring, en nøglefunktion i CrowPanel Advance.
- Intelligent AI-funktion, udstyret med højttalerport og højtydende mikrofon, brugere kan have sømløse samtaler med smarte assistenter gennem stemmekommando-interaktion, stemmegenkendelse og talesyntese, hvilket gør det til et ægte AI Display.
- SX1262 trådløs modul understøtter adgang til Meshtastic-netværket.
- Indbygget LVGL demonstrationsgrænseflade og Arduino-eksempler, plug and play.
- Den perifere port anvender vertikal og indbygget terminaldesign, hvilket bedre opfylder de kompakte og integrerede designkrav for indlejrede enheder.
CrowPanel Basic-serien sammenlignet med CrowPanel Advance-serien
Anvendelsesscenarier for Elecrow CrowPanel Advance HMI AI Display
- Industriel automation
- Smart by
- Smart hjem
- Medicinsk udstyr
- Landbrugsteknologi
- Miljøovervågning
- Energistyring
- Logistik og lager
- Detailhandel og catering
- Uddannelse og forskning
Målgruppe for Elecrow CrowPanel Advance
Ingeniører og teknikere, systemintegratorer, facilitetschefer, R&D-personale, landbrugsarbejdere, miljøforskere, medicinske fagfolk, detailhandlere og restauratører, uddannelsesinstitutioner, energiselskaber og alle, der har brug for en alsidig AI Display.
Specifikation for Elecrow CrowPanel Advance
|
Main Chip - ESP32-S3-WROOM-1-N16R8 (Powering the Elecrow CrowPanel Advance) |
|
|
CPU/SoC |
højtydende Xtensa 32-bit LX7 dual-core processor, med op til 240MHz |
|
Systemhukommelse |
512KB SRAM, 8M PSRAM |
|
Hukommelse |
16M Flash, 384KB ROM |
|
Udviklingssprog |
C/C++ |
|
Udviklingsmiljø |
ESP-IDF, Arduino IDE, LVGL, PlatformIO |
|
Skærmfunktioner for Elecrow CrowPanel Advance |
|
|
Størrelse |
2,8 tommer |
|
Driver-IC |
ST7789 |
|
Opløsning |
320*240 |
|
Displaypanel |
IPS-panel |
|
Touchpanel |
Kapacitiv enkeltberøring |
|
Synsvinkel |
178° |
|
Lysstyrke |
400 cd/m² (Typ.) |
|
Farvedybde |
16-bit |
|
Trådløs kommunikation - Indbygget antenne til Elecrow CrowPanel Advance |
|
|
WiFi |
Understøtter 2,4 GHz, 802.11a/b/g/n |
|
Bluetooth |
Understøtter Bluetooth 5.0 og BLE |
|
Andet |
LoRa (Meshtastic-kompatibel) |
|
Interface/Funktion for Elecrow CrowPanel Advance |
|
|
Grænseflade |
USB-port, UART, I2C, SD-kortplads, batteristik, højttalerport, mikrofon, summer osv. |
|
Funktion |
RTC ur, lydforstærker, lydstyrkekontrol, batteriopladningsstyring, USB til UART osv. |
|
Knap/LED-indikator |
|
|
Nulstillingsknap |
Ja, tryk for at nulstille enheden |
|
Boot-knap |
Ja, tryk og hold tænd/sluk-knappen for at brænde programmet |
|
PWR |
Strømindikator |
|
CHG |
Lithiumbatteri opladningsstatus, færdiggørelsesindikator |
|
Andre Funktioner af Elecrow CrowPanel Advance |
|
|
Installationsmetode |
Bagophængt, fastgjort hul |
|
Driftstemperatur |
-20~70 °C |
|
Lagringstemperatur |
-30~80 °C |
|
Strømindgang |
5V/2A, USB eller UART terminal |
|
Dimensioner |
85.4*58.5*15.5*mm |
Trådløs Moduldetaljer for SX1262 (LoRa) på Elecrow CrowPanel Advance
|
Pin |
Pin Retning |
Bemærk |
|
DIO1 |
Indgang/Udgang |
Konfigurerbare generelle IO-porte |
|
SCK |
Indgang |
SPI datapin |
|
MISO |
Indgang |
SPI datapin |
|
MOSI |
Udgang |
SPI datapin |
|
3V3 |
|
Strømforsyning |
|
GND |
|
Jordledning, forbundet til strømreferencens jord |
|
NRESET |
Udgang |
Chip reset trigger input pin, lavt niveau er aktivt |
|
DIO2 |
Indgang |
RF switch send/modtag kontrolpin, lavt niveau er modtagelse, højt niveau er afsendelse |
|
OPTAGET |
Udgang |
Brugt til statusindikering |
|
NSS |
Indgang |
Modul chip select pin, brugt til SPI-kommunikation |
|
DIO3 |
Indgang/Udgang |
Konfigurerbare generelle IO-porte |
Antenneydelse for Elecrow CrowPanel Advance
|
Forstærkning (dBi) |
3.5dBi |
|
VSWR |
<=1.9 |
|
Indgangsimpedans (Ω) |
50 |
|
Polarisering |
Vertikal |
|
Lynbeskyttelse |
DC Jord |
|
Mekanisk specifikation |
|
|
Ledningsspecifikation |
RF1.13 |
|
Ledningslængde (cm) |
10cm |
|
Input stiktype |
IPEX-1 |
|
Antennevægt (kg) |
0.01 |
|
Driftstemperatur |
-40℃~85℃ |
Vis Pin Definition for Elecrow CrowPanel Advance
|
Pin |
Beskrivelse |
Stiktype |
|
SPK |
Output lydsignal og tilslut til højttalere. Hovedkortet har en effektforstærker chip kredsløb. |
PH2.0-2P |
|
PWR |
Strøm LED |
|
|
RST |
Nulstillingsknap. Tryk på den for at nulstille systemet. |
|
|
BOOT |
|
|
|
UART0-OUT |
Opbyg kommunikation mellem logiske moduler, inklusive seriel kommunikationsmodul og printmodul. |
HY2.0-4P |
|
UART0-IN |
|
XH2.54-4P |
|
I2C-OUT |
Etabler kommunikation mellem mikrocontroller og perifere enheder. |
HY2.0-4P |
|
BAT |
Tilslut lithiumbatteri. (Med batteriopladningskreds) |
PH2.0-2P |
For flere pin-funktioner, se Wiki.

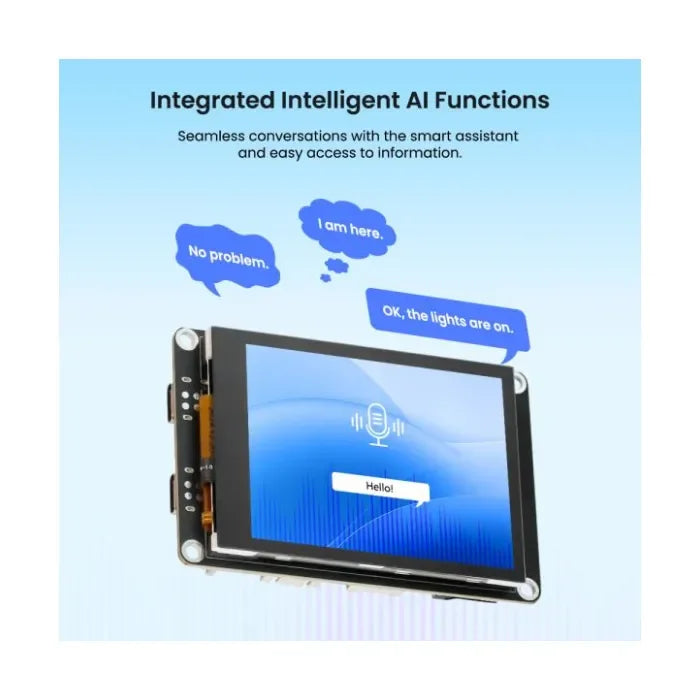

Integrerede intelligente AI-funktioner på Elecrow CrowPanel Advance HMI AI-display
Stemmeinteraktion opnås gennem mikrofonen og højttaleren, hvilket muliggør problemfri samtaler med den smarte assistent og nem adgang til information, en kernefunktion i dette AI-display.

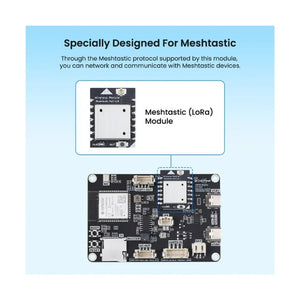

CrowPanel Advance-skærm + MUI = Øjeblikkelig Meshtastic-beskedenhed

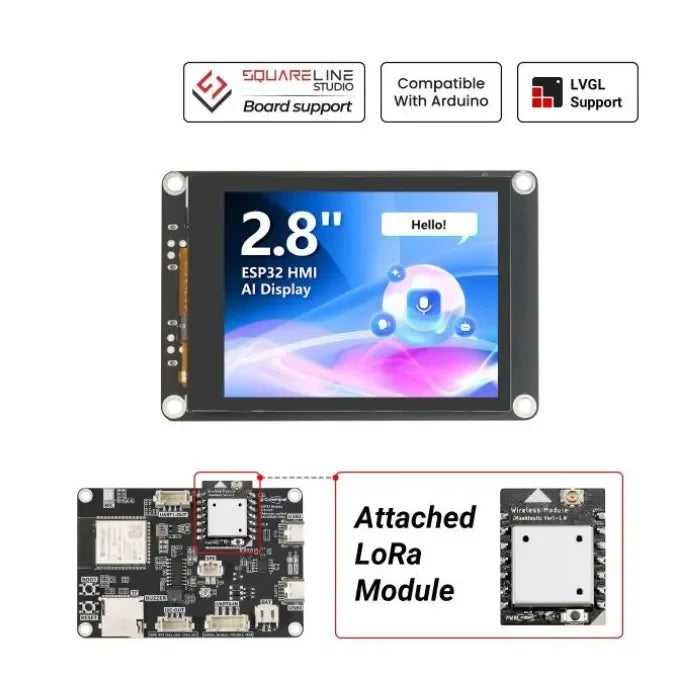

Udskifteligt trådløst moduls design, giver alsidige trådløse kommunikationsmuligheder for Elecrow CrowPanel Advance
Ved at udskifte modulet understøtter denne Elecrow CrowPanel Advance flere kommunikationsprotokoller såsom Zigbee, LoRa, nRF2401, Matter, Thread og Wi-Fi 6. Én skærm kan opfylde forskellige trådløse kommunikationsbehov.
Bemærk: Hvis du har brug for at købe displayet med andre trådløse moduler, så klik her.
IPS-panel med 178° bred betragtningsvinkel på Elecrow CrowPanel Advance
Den 178° brede betragtningsvinkel giver dig mulighed for at nyde en levende visuel oplevelse fra enhver vinkel på dit Elecrow CrowPanel Advance HMI AI Display.
Understøtter flere udviklingsmiljøer for Elecrow CrowPanel Advance
Elecrow CrowPanel Advance understøtter flere udviklingsmiljøer som Arduino IDE, Espressif IDF og PlatformIO samt udviklingssprog som C++ for at imødekomme forskellige udvikleres behov og gøre ethvert projekt muligt.
Understøtter Open Source grafikbibliotek - LVGL på Elecrow CrowPanel Advance
Elecrow CrowPanel Advance understøtter LVGL grafikbiblioteket, så du nemt kan designe forskellige brugerflader.
Design og byg UI nemt med SquareLine Studio til Elecrow CrowPanel Advance
Design og byg nemt dit eget LVGL UI med SquareLine Studios, hvilket forenkler design og udvikling på Elecrow CrowPanel Advance HMI AI Display.
Squareline Vision er gået ind i BETA, tilmeld dig nu for at få 40% rabat på alle licenser. https://vision.squareline.io/
Forbind med mere end 150+ Crowtail-sensorer med Elecrow CrowPanel Advance
Anvendelsesscenarie for Elecrow CrowPanel Advance HMI AI Display
Den er velegnet til forskellige scenarier som bil-HMI, medicinsk udstyr, dronekontrol, kamerakontrol, smart home, hjemmeautomatisering, industriel styring, civil elektronik, smart landbrug, miljøovervågning og IoT-applikationsenheder, hvilket gør Elecrow CrowPanel Advance meget alsidig.

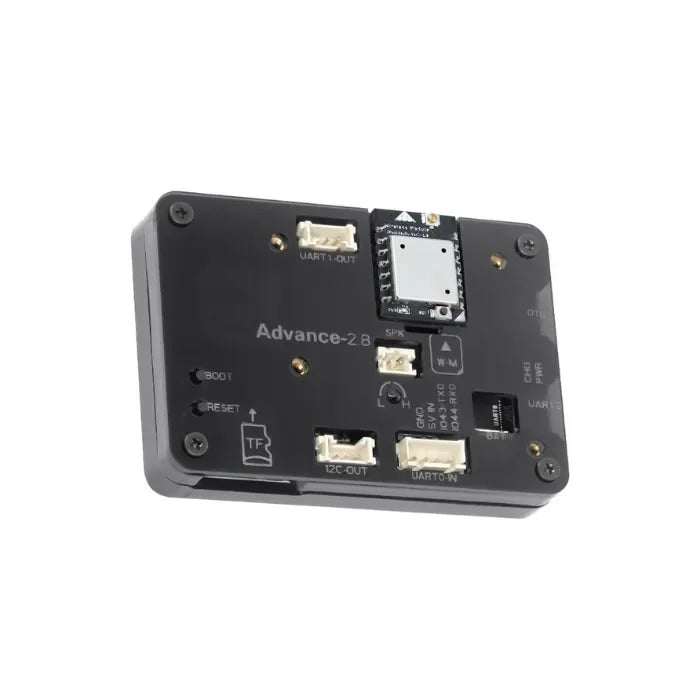

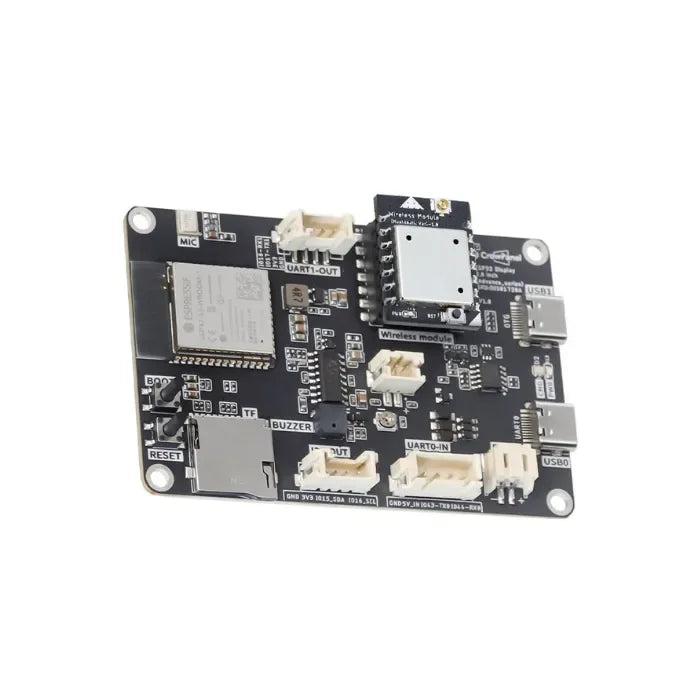

Hardwareoversigt for Elecrow CrowPanel Advance
Pakkeliste for Elecrow CrowPanel Advance
- 1x CrowPanel Advance ESP32 Display - 2,8 tommer
- 1x Trådløs modul - Meshtastic (med 868Mhz/915MHz kobberrør fjederantenne) Valgfri
- 1x USB-A til Type-C kabel
- 1x Crowtail/Grove 4pin DuPont kabel
- 1x Antenne
