Elecrow CrowPanel Advance 2,4” HMI AI-skærm til Meshtastic
Elecrow CrowPanel Advance ESP32 2.4-inch display er Meshtastic-versionen af CrowPanel Advanced displayet.Den medfølgende SX1262 LoRa-modul gør det muligt for Elecrow CrowPanel Advance skærmen at få adgang til Meshtastic-netværket og kommunikere med andre Meshtastic-enheder.
Elecrow CrowPanel Advance 2.4”HMI AI Display er en kraftfuld HMI touchscreen med en 320*240 IPS-skærm. Den anvender ESP32-S3 chip som kerneprocessor. Denne chip har en Xtensa 32-bit LX7 dual-core processor. Den kører op til 240MHz. Den har 512KB SRAM, 8M PSRAM og 16M Flash. Dette giver Elecrow CrowPanel Advance stærk databehandlingskraft. De integrerede 2.4GHz Wi-Fi og BLE funktioner, kombineret med den indbyggede RF-antenne, sikrer stabilitet og pålidelighed i den trådløse forbindelse. Derudover gør de forskellige grænseflader og fremragende lavt strømforbrug denne 2.4” skærm ideel til HMI-applikationer med strenge krav til trådløs forbindelse. Det er en ægte Elecrow CrowPanel Advance HMI AI Display. Den understøtter Arduino IDE, Espressif IDF, PlatformIO. Den er kompatibel med LVGL grafikbiblioteket og understøtter C++.
Denne Elecrow CrowPanel Advance 2,4” skærm bruger et IPS-panel. Dens 178° betragtningsvinkel lader dig nyde et levende billede fra enhver vinkel. Den kapacitive berøringsteknologi giver dig glatte og responsive interaktive operationer, hvilket gør hvert tryk præcist og intuitivt på dette AI Display.
En bemærkelsesværdig funktion ved Elecrow CrowPanel Advance 2,4” displayet er dets integrerede AI-funktion. Brugere kan interagere ved hjælp af mikrofon og højttaler. De kan bruge stemmegenkendelse og talesyntese til at tale med smarte assistenter og nemt få information. Med SX1262 trådløs modul, Elecrow CrowPanel Advance 2,4" HMI-display kan understøtte adgang til Meshtastic-netværk(Et open source, off-grid, decentraliseret mesh-netværk bygget til at køre på overkommelige, lavstrømsenheder).
Dette Elecrow CrowPanel Advance HMI AI Display integrerer den nyeste Meshtastic-teknologi, en optimeret portlayout, en fremragende touchskærm og større lagerplads. Disse forbedringer gør forbindelsen mere fleksibel og pålidelig. De giver brugerne flere muligheder og anvendelser og kan opfylde de høje krav i moderne intelligente fjernovervågnings- og kontrolsystemer.

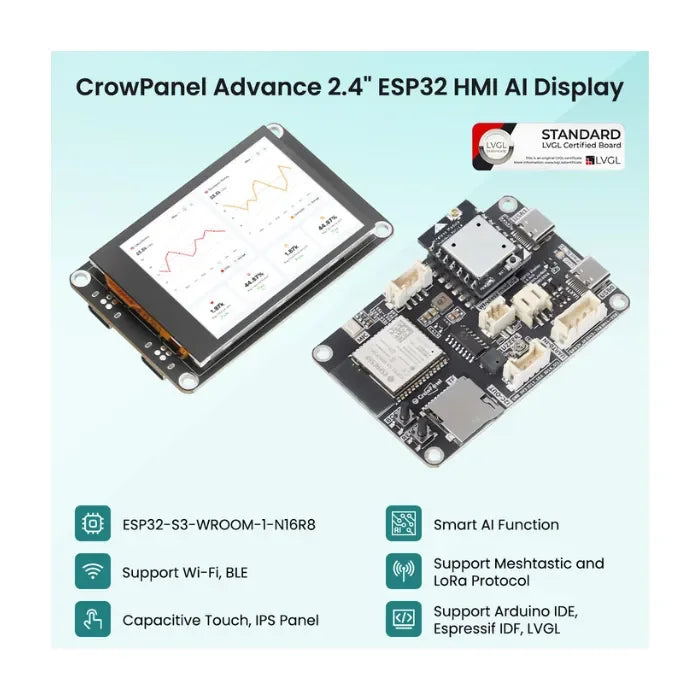

Funktioner ved Elecrow CrowPanel Advance HMI AI Display
- Udstyret med ESP32-S3-WROOM-1 modul som kernecontroller, det giver bedre ydeevne for Elecrow CrowPanel Advance;
- Hovedfrekvens op til 240MHz, udstyret med 512KB SRAM, 8M PSRAM og 16M Flash;
- 320*240 2,4”, med driver IC ST7789;
- IPS-panel, 178° bred betragtningsvinkel, og understøtter kapacitiv berøring for Elecrow CrowPanel Advance;
- Intelligent AI-funktion, udstyret med højttalerport og højtydende mikrofon, brugere kan have sømløse samtaler med smarte assistenter gennem stemmekommando-interaktion, stemmegenkendelse og talesyntese, hvilket gør det til en kraftfuld AI Display;
- SX1262 trådløs modul understøtter adgang til Meshtastic-netværket;
- Indbygget LVGL demonstrationsgrænseflade og Arduino-eksempler, plug and play;
- Den perifere port anvender lodret og indbygget terminaldesign, hvilket bedre opfylder de kompakte og integrerede designkrav for indlejrede enheder.
CrowPanel Basic-serien sammenlignet med Elecrow CrowPanel Advance-serien
Anvendelsesscenarier for Elecrow CrowPanel Advance
- Industriel automation
- Smart by
- Smart hjem
- Medicinsk udstyr
- Landbrugsteknologi
- Miljøovervågning
- Energistyring
- Logistik og lager
- Detailhandel og catering
- Uddannelse og forskning
Målgruppe for Elecrow CrowPanel Advance HMI AI Display
Ingeniører og teknikere, systemintegratorer, facilitetschefer, R&D-personale, landbrugsarbejdere, miljøforskere, medicinske fagfolk, detailhandlere og restauratører, uddannelsesinstitutioner, energiselskaber osv., som har brug for en alsidig AI Display.
Specifikation for Elecrow CrowPanel Advance
|
Main Chip-ESP32-S3-WROOM-1-N16R8 (Powering the Elecrow CrowPanel Advance) |
|
|
CPU/SoC |
højtydende Xtensa 32-bit LX7 dual-core processor, med op til 240MHz |
|
Systemhukommelse |
512KB SRAM, 8M PSRAM |
|
Hukommelse |
16M Flash, 384KB ROM |
|
Udviklingssprog |
C/C++ |
|
Udviklingsmiljø |
ESP-IDF, Arduino IDE, LVGL, PlatformIO |
|
Skærm til Elecrow CrowPanel Advance |
|
|
Størrelse |
2,4 tommer |
|
Diver IC |
ST7789 |
|
Opløsning |
320*240 |
|
Displaypanel |
IPS-panel |
|
Touchpanel |
Kapacitiv enkeltberøring |
|
Synsvinkel |
178° |
|
Lysstyrke |
400 cd/m² (Typ.) |
|
Farvedybde |
16-bit |
|
Trådløs kommunikation - indbygget antenne til Elecrow CrowPanel Advance |
|
|
WiFi |
Understøtter 2,4 GHz, 802.11a/b/g/n |
|
Bluetooth |
Understøtter Bluetooth 5.0 og BLE |
|
Andet |
LoRa (Meshtastic-kompatibel) |
|
Interface/Funktion af Elecrow CrowPanel Advance |
|
|
Grænseflade |
USB-port, UART, I2C, SD-kortplads, batteristik, højttalerport, mikrofon osv. |
|
Funktion |
Lydforstærker, lydstyrkekontrol, batteriopladningsstyring, USB til UART osv. |
|
Knap/LED-indikator for Elecrow CrowPanel Advance |
|
|
Nulstillingsknap |
Ja, tryk for at nulstille enheden |
|
Boot-knap |
Ja, tryk og hold tænd/sluk-knappen for at brænde programmet |
|
PWR |
Strømindikator |
|
CHG |
Lithiumbatteri opladningsstatus, færdiggørelsesindikator |
|
Andre funktioner af Elecrow CrowPanel Advance |
|
|
Installationsmetode |
Bagophængt, fastgørelseshul |
|
Driftstemperatur |
-20~70 °C |
|
Opbevaringstemperatur |
-30~80 °C |
|
Strømindgang |
5V/2A, USB eller UART terminal |
|
Dimensioner |
77.1*51.8*15.8*mm |
Trådløs moduldetaljer for SX1262(LoRa) til Elecrow CrowPanel Advance
|
Pin |
Pin retning |
Bemærk |
|
DIO1 |
Indgang/udgang |
Konfigurerbare generelle IO-porte |
|
SCK |
Indgang |
|
|
MISO |
Indgang |
SPI datapin |
|
MOSI |
Udgang |
SPI datapin |
|
3V3 |
|
Strømforsyning |
|
GND |
|
Jordledning, forbundet til strømreferencens jord |
|
NRESET |
Udgang |
Chip reset trigger input pin, lavt niveau er aktivt |
|
DIO2 |
Indgang |
RF-switch send/modtag kontrolpin, lavt niveau er modtagelse, højt niveau er afsendelse |
|
BUSY |
Udgang |
Brugt til statusindikering |
|
NSS |
Indgang |
Modul chip select-pin, brugt til SPI-kommunikation |
|
DIO3 |
Indgang/udgang |
Konfigurerbare generelle IO-porte |
Antenneydelse for Elecrow CrowPanel Advance
|
Forstærkning (dBi) |
3.5dBi |
|
VSWR |
<=1.9 |
|
Indgangsimpedans (Ω) |
50 |
|
Polarisering |
Vertikal |
|
Lynbeskyttelse |
DC jord |
|
Mekanisk specifikation |
|
|
Ledningsspecifikation |
RF1.13 |
|
Ledningslængde (cm) |
10 cm |
|
Inputstiktype |
IPEX-1 |
|
Antennevægt (kg) |
0.01 |
|
Driftstemperatur |
-40℃~85℃ |
Vis pin-definition for Elecrow CrowPanel Advance
|
Pin |
Beskrivelse |
Stikkertype |
|
SPK |
Output lydsignal og tilslut til højttalere. Hovedkortet har en effektforstærkerchip-kreds. |
PH2.0-2P |
|
PWR |
Strøm-LED |
|
|
RST |
Nulstillingsknap. Tryk på den for at nulstille systemet. |
|
|
BOOT |
|
|
|
UART0-OUT |
Opbyg kommunikation mellem logikmoduler, inklusive seriel kommunikationsmodul og udskrivningsmodul. |
HY2.0-4P |
|
UART0-IN |
|
XH2.54-4P |
|
I2C-OUT |
Etabler kommunikation mellem mikrocontrolleren og perifere enheder. |
HY2.0-4P |
|
BAT |
Tilslut lithiumbatteri. (Med batteriopladningskreds) |
PH2.0-2P |
For flere pin-funktioner, se Wiki.

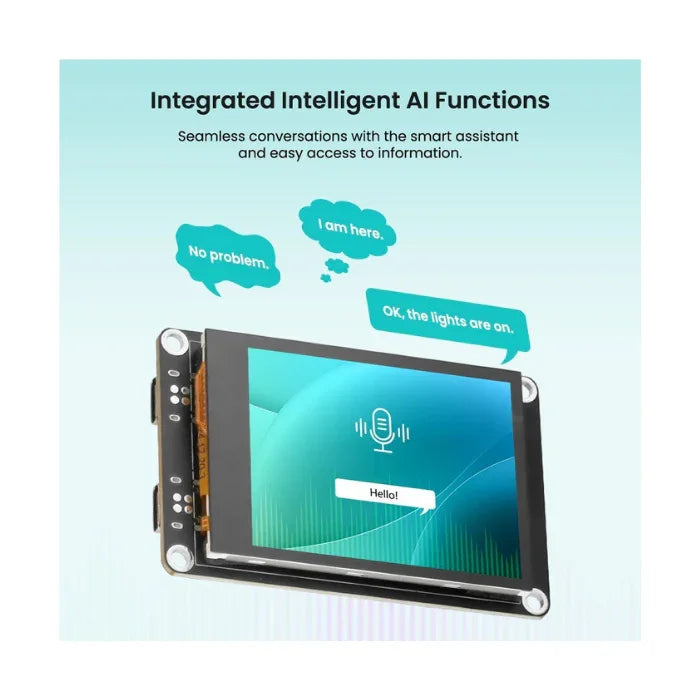

Integrerede intelligente AI-funktioner på Elecrow CrowPanel Advance HMI AI Display
Stemmeinteraktion opnås gennem mikrofon- og højttalerporten, hvilket muliggør sømløse samtaler med den smarte assistent og nem adgang til information, hvilket gør det til et ægte AI Display.

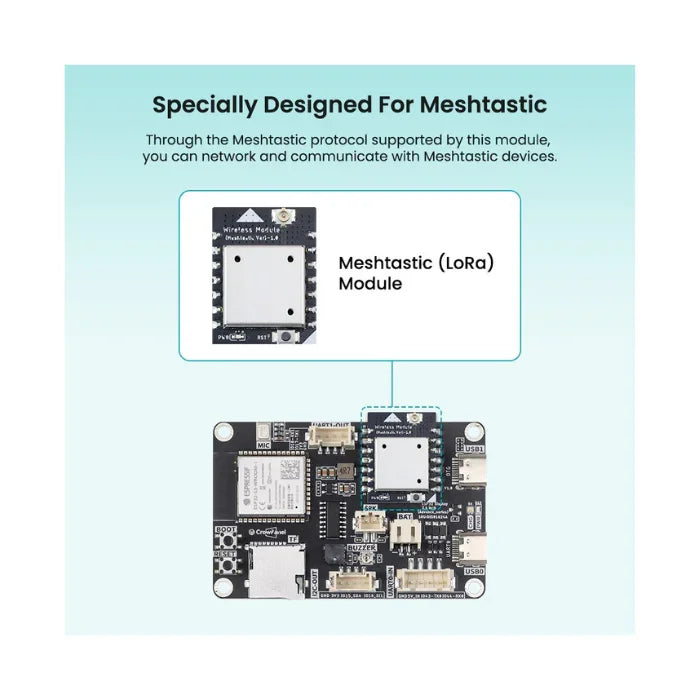

Elecrow CrowPanel Advance Skærm + MUI = Øjeblikkelig Meshtastic Messaging-enhed

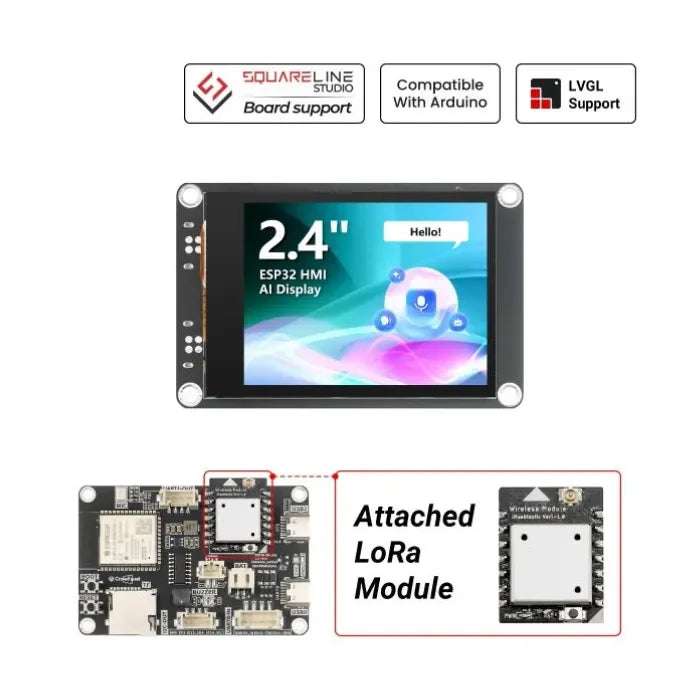

Udskifteligt trådløst modulsdesign, giver varierede trådløse kommunikationsmuligheder for Elecrow CrowPanel Advance
Ved at udskifte modulet understøtter denne Elecrow CrowPanel Advance flere kommunikationsprotokoller såsom Zigbee, LoRa, nRF2401, Matter, Thread, Wi-Fi 6 og Meshtastic. Én skærm kan opfylde forskellige trådløse kommunikationsbehov.
Bemærk: Please click here to buy the display with other wireless modules.
IPS-panel med 178° bred betragtningsvinkel på Elecrow CrowPanel Advance
Den 178° brede betragtningsvinkel giver dig mulighed for at nyde en levende visuel oplevelse fra enhver vinkel på din Elecrow CrowPanel Advance HMI AI Display.
Understøtter flere udviklingsmiljøer for Elecrow CrowPanel Advance
Den understøtter flere udviklingsmiljøer såsom Arduino IDE, Espressif IDF, PlatformIO og udviklingssprog som C++ for at imødekomme forskellige udvikleres behov og gøre hvert projekt muligt for Elecrow CrowPanel Advance.
Understøtter Open Source Graphics Library - LVGL på Elecrow CrowPanel Advance
Det understøtter LVGL-grafikbiblioteket, og du kan designe forskellige UI'er til Elecrow CrowPanel Advance.
Design og byg UI nemt med SquareLine Studio for Elecrow CrowPanel Advance
Design og byg nemt dit eget LVGL UI med SquareLine Studios, hvilket forenkler design og udvikling på dit Elecrow CrowPanel Advance HMI AI Display.
Squareline Vision er gået ind i BETA, tilmeld dig nu for at få 40% rabat på alle licenser. https://vision.squareline.io/
Forbind med mere end 150+ Crowtail-sensorer med Elecrow CrowPanel Advance
Anvendelsesscenarie for Elecrow CrowPanel Advance HMI AI Display
Det er velegnet til forskellige scenarier såsom bil-HMI, medicinsk udstyr, dronekontrol, kamerakontrol, smart home, hjemmeautomatisering, industriel kontrol, civil elektronik, smart landbrug, miljøovervågning og IoT-applikationsenheder, hvilket gør Elecrow CrowPanel Advance meget alsidig.

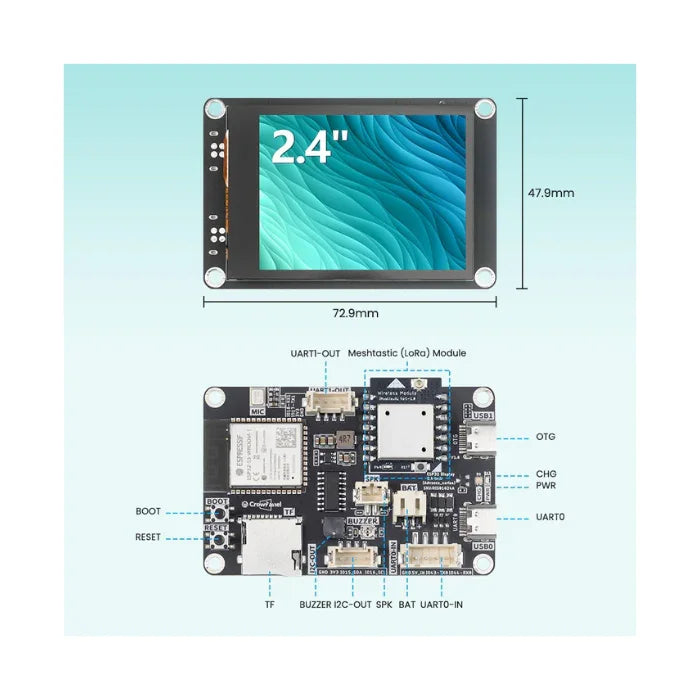

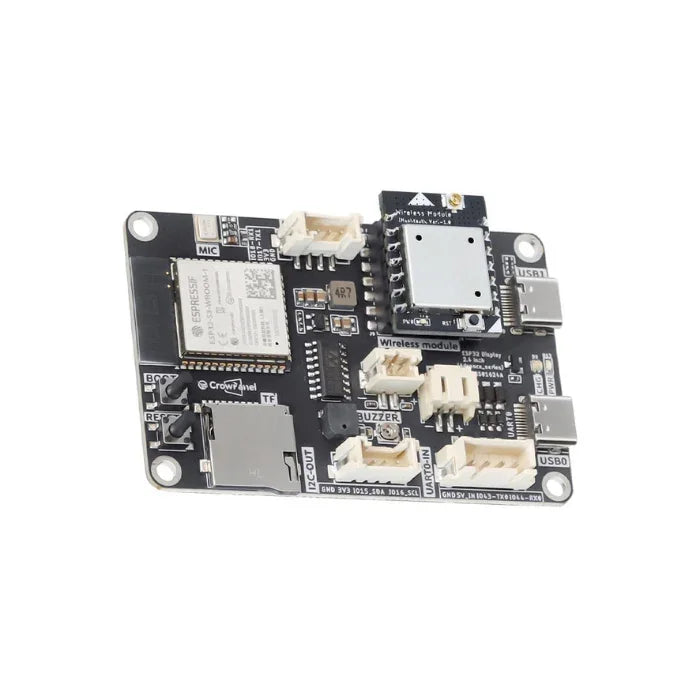

Hardwareoversigt for Elecrow CrowPanel Advance
Pakkeliste for Elecrow CrowPanel Advance
- 1x Elecrow CrowPanel Advance ESP32 Display-2,4 tommer
- 1x Trådløs modul-Meshtastic( med 868Mhz/915MHz kobberrør fjederantenne)
- 1x USB-A til Type-C Kabel
- 1x Crowtail/Grove 4pin DuPont-kabel
- 1x antenne
Wiki & eksterne links for Elecrow CrowPanel Advance
