Waveshare 2.13 tommer E-Ink Display 250x122 E-Paper Hat til Raspberry Pi
Need it faster? Contact us via phone or email for expedited delivery.

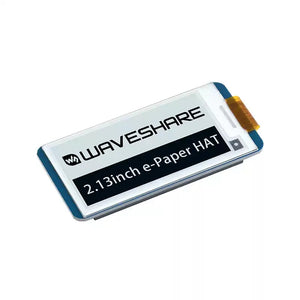

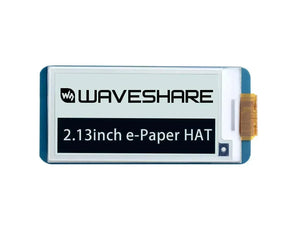

Waveshare 2.13 tommer E-Ink Display 250x122 E-Paper Hat til Raspberry Pi
📘 Waveshare 2,13" E-Paper HAT til Raspberry Pi Oplev skarpe, papiragtige billeder med denne højkontrast E-Ink-skærm, designet til Raspberry Pi 🧠. Med en 250×122 opløsning og SPI-grænseflade er den perfekt til lavstrøm, altid-tændt applikationer.
🔋 Ultralavt strømforbrug Ingen baggrundsbelysning nødvendig! Denne skærm bevarer indhold uden strøm, hvilket gør den ideel til batteridrevne projekter og energieffektive designs ⚡.
👀 Bred betragtningsvinkel & delvis opdatering Nyd en >170° betragtningsvinkel 🧭 og understøttelse af delvis opdatering, som tillader dynamiske opdateringer samtidig med fremragende læsbarhed—selv i stærkt omgivende lys ☀️.
🛠️ Perfekt til smarte etiketter & IoT dashboards Uanset om du bygger elektroniske hyldefaner, sensoraflæsninger eller statuspaneler, leverer dette modul klarhed, effektivitet og pålidelighed i kompakt form.
Funktioner
📘 E-Paper Display Modul – Effektivt, alsidigt, maker-klar
🔋 Ingen baggrundsbelysning, vedvarende display Denne E-Ink-skærm bevarer det sidste billede, selv når den er slukket 📴—takket være sit ultralave strømforbrug bruger den kun energi under opdateringscyklusser ⚡, hvilket gør den ideel til batteridrevne og energifølsomme applikationer.

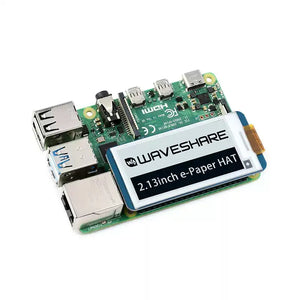

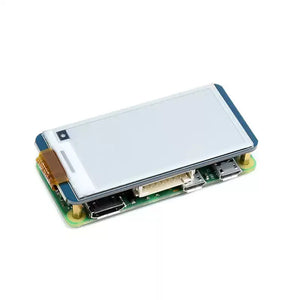

🧠 Standard Raspberry Pi GPIO-header Udstyret med en 40PIN GPIO-udvidelsesheader, den er fuldt kompatibel med Raspberry Pi-seriens kort 🍓 og Jetson Nano 🤖—perfekt til embedded Linux-projekter og edge AI-integration.
🔌 Fleksibel SPI-grænseflade Tilslut nemt til Arduino, STM32 og andre mikrokontrollerplatforme via SPI 🛠️—ideel til brugerdefinerede dashboards, sensorvisninger og lavstrøms kontrolpaneler.

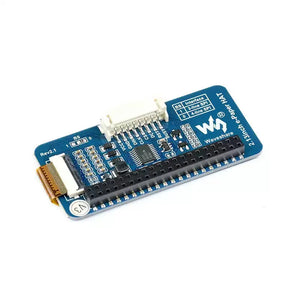

⚙️ Indbygget spændingsoversætter Understøtter både 3,3V og 5V MCU'er takket være sin indbyggede spændingsniveau-omformer 🔁—sikrer problemfri integration på tværs af en bred vifte af udviklingskort.
📚 Udviklervenlige ressourcer inkluderet Leveres med online dokumentation, herunder:
-
📐 Kredsløbsdiagrammer for driverkort
-
💻 Eksempelkode til Raspberry Pi, Jetson Nano, Arduino og STM32
-
🧪 Trin-for-trin vejledninger til hurtig prototyping og implementering
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
| Størrelse | 2,13 tommer |
| Opløsning | 250 × 122 pixels |
| Displaytype | E-Ink (elektroforetisk) |
| Synsvinkel | >170° |
| Displayfarve | Sort og hvid |
| Gråtoner | 2 nuancer |
| Delvis opdateringstid | 0.3s |
| Fuld opdateringstid | 2s |
| Opdateringsstrøm | 26,4mW (typisk) |
| Standbystrøm | <0,01uA |
| Driftsspænding | 3,3V / 5V |
| grænseflade | 3-ledet & 4-ledet SPI |
| Ydre dimensioner | 65 × 30.2 mm |
| Displayområde | 48.55 × 23.71 mm |
| Punktafstand | 0.194 × 0.194 mm |
Pin Definition
| Ben | Beskrivelse |
|---|---|
| VCC | 3,3V / 5V strømforsyning |
| GND | Jord |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| CS | SPI chip select (aktiv lav) |
| DC | Data/Kommandovalg |
| RST | Ekstern nulstilling (aktiv lav) |
| OPTAGET | Optaget status output (høj når optaget) |
Hvad er i kassen
-
1 × 2,13-tommer E-Ink Display HAT
-
1 × RPi Skruer Pakke (2 stk)
-
1 × PH2.0 8-Pins Kabel (20cm)
📘 Hvordan E-Paper Displays Fungerer – Papir-lignende Teknologi til Moderne Anvendelser
🧪 Microkapsel Elektrophoretisk Teknologi E-paper displays bruger elektrophoretiske microkapsler fyldt med ladede partikler suspenderet i klar væske ⚛️. Når et elektrisk felt påføres, migrerer disse partikler til den ene eller anden side af kapslen, reflekterer omgivende lys og danner synligt indhold—lige som traditionelt trykt papir 📰.
💡 Ingen Baggrundsbelysning Krævet I modsætning til LCD'er eller OLED'er, er e-paper afhængig af omgivende lysreflektion ☀️💡. Det leverer klar synlighed under naturligt sollys eller lampebelysning, hvilket gør det ideelt til udendørs skilte, wearables og lavstrømsdisplays.
👀 Bred Synsvinkel & Statisk Display Med en synsvinkel på næsten 180° forbliver indhold læseligt fra næsten alle retninger 🧭. Plus, når et billede eller tekst er gengivet, forbliver det synligt selv når strømmen fjernes, takket være dets ultralave strømforbrug 🔋.
📚 Perfekt til E-læsere & Mere Dets papir-lignende visuelle effekt gør det til et topvalg for e-læsere, elektroniske hyldeforklaringer, smarte badges og industrielle dashboards—overalt hvor klarhed og effektivitet betyder noget.
Anvendelseseksempler
