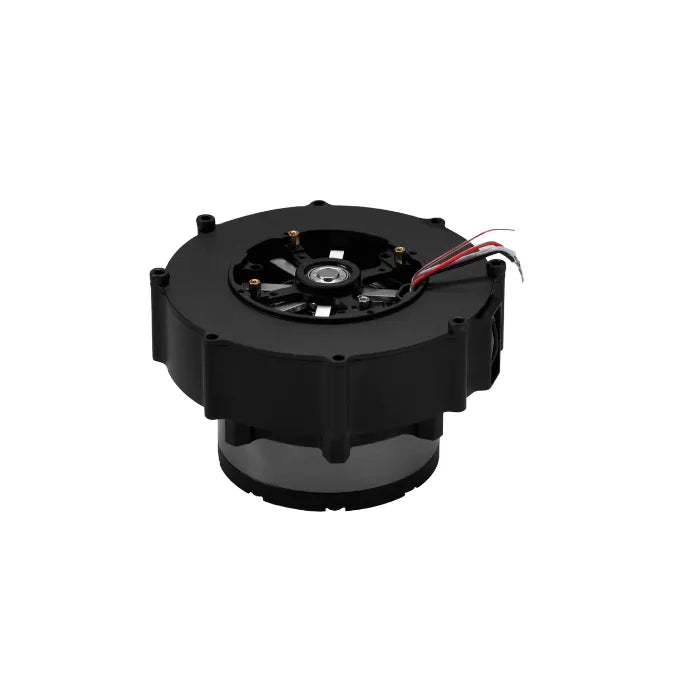

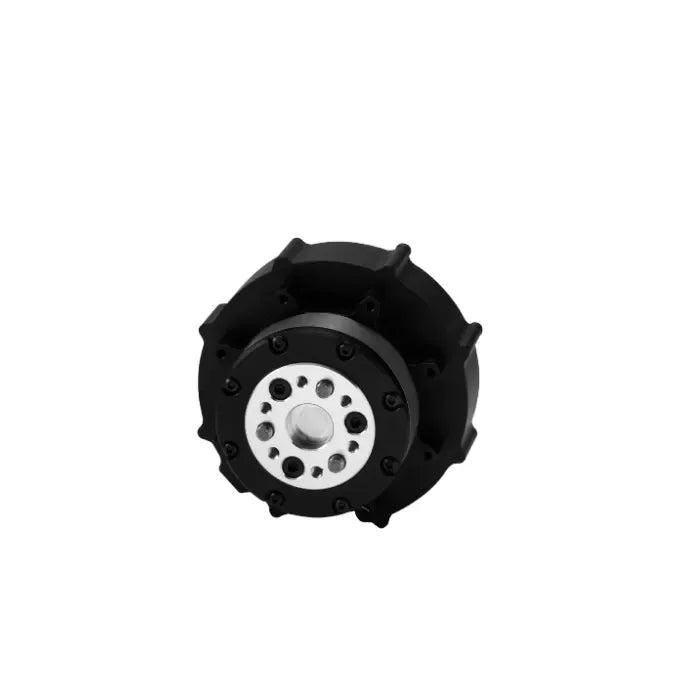

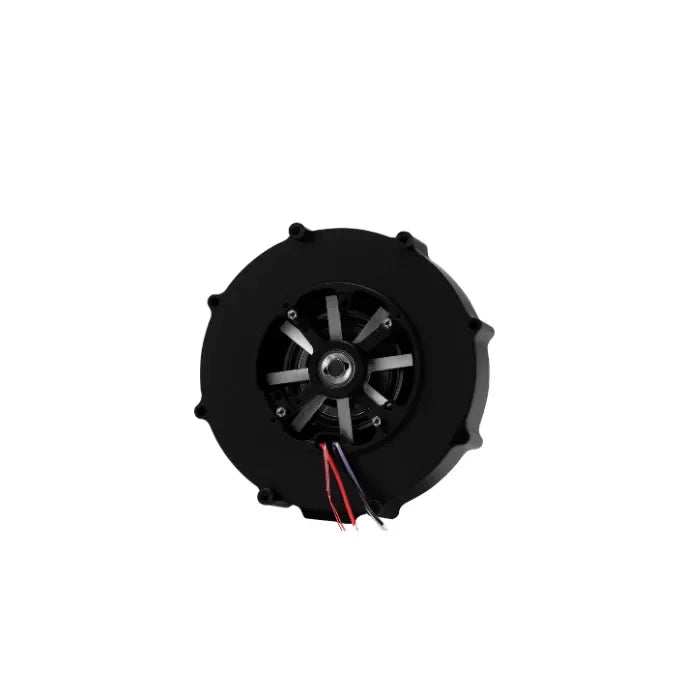

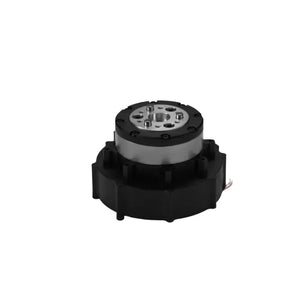

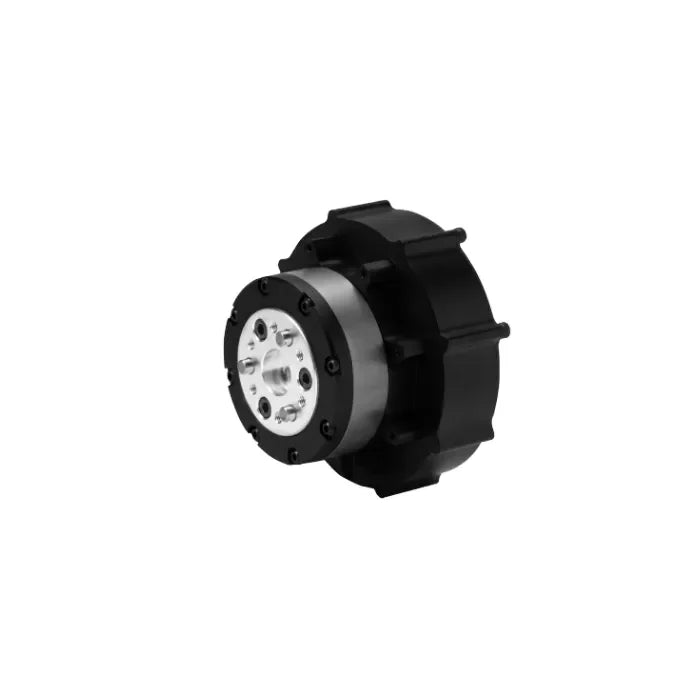

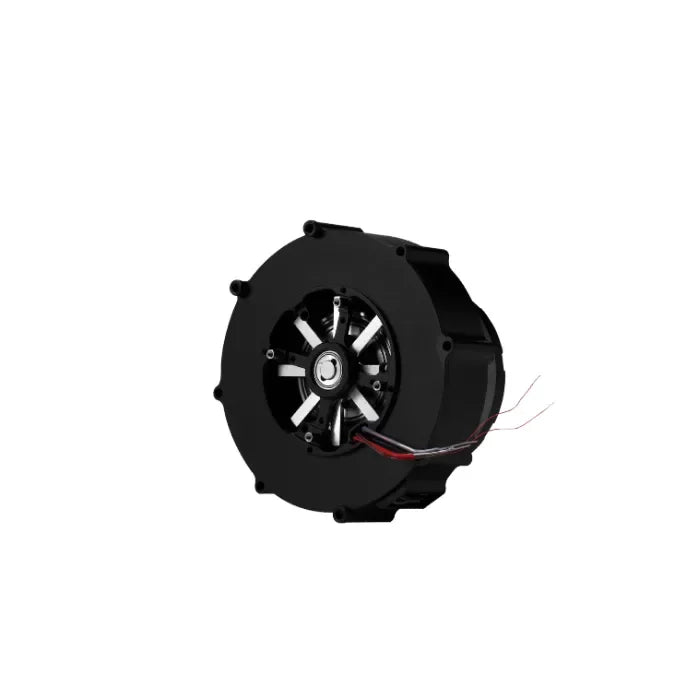

SteadyWin GIM8108-48 Robotický pohon – 45N·m planetová převodovka
Shipping within 72 hours
*Excluding pre-order items
SteadyWin GIM8108-48 Robotický pohon – 45N·m planetová převodovka
Ten SteadyWin GIM8108‑48 je zaručuje vysoký výkon robotický aktuátor navržený po dobu robotický paže, exoskeletony, dvounohý roboti, a průmyslový automatizace systémy. S funkcí zaručuje 48:1 ocel planetární převodovka, bezkartáčový architektura, a CAN/RS485 komunikace, to dodává nahoru do 45 N·m jmenovitý točivý moment a 132 N·m zadržovací točivý moment, dělání to ideální po dobu vysoké zatížení, přesně řízený prostředí.
🔑 Klíčové vlastnosti
-
⚙️ Planetový převod 48:1 – Vysoký točivý moment s plynulým a přesným pohybem
-
💪 Jmenovitý točivý moment: 45 N·m, zadržovací točivý moment: až 132 N·m
-
🔋 Široký rozsah napětí (24–56V) – Flexibilní integrace napříč platformami
-
📡 Komunikace CAN & RS485 – Řízení v reálném čase, stabilní
-
🧠 Vestavěný ovladač a enkodér – Zjednodušuje architekturu systému
-
🛡️ Ochrana IP54 – Odolný proti prachu a stříkající vodě pro průmyslové použití
-
🔧 Volitelná brzda – Volitelná brzda pro zvýšenou bezpečnost
-
🔇 Nízká hlučnost (<60 dB) – Tichý provoz pro nositelná a mobilní zařízení
-
🌡️ Široký teplotní rozsah – Funguje od –20°C do +80°C
📊 Technické specifikace
| Parametr | Hodnota |
|---|---|
| Jmenovité napětí | 48V / 36V |
| Rozsah napětí | 24–56V / 12–36V |
| Výkon | 336W / 191W |
| Jmenovitý točivý moment | 45 N·m |
| Zastavovací moment | 132 N·m / 131.6 N·m |
| Jmenovitá rychlost (po redukci) | 18 / 32 RPM |
| Maximální rychlost (po redukci) | 53 / 40 RPM |
| Jmenovitý proud | 7 / 5.3 A |
| Zatěžovací proud | 22 / 20.9 A |
| Typ převodu | Planetární (Ocel) |
| Zubové vůle | 15 obloukových minut |
| Hmotnost motoru (bez ovladače) | 762,4 g |
| Hmotnost motoru (s ovladačem) | 780,4 g |
| Velikost (bez ovladače) | Ø92 × 62 mm |
| Velikost (s ovladačem) | Ø92 × 73 mm |
| Maximální axiální zatížení | 225 N |
| Maximální radiální zatížení | 900 N |
| Hladina hluku | < 60 dB |
| Komunikace | CAN & RS485 |
| Rozlišení enkodéru | 14–16 bitů |
| Stupeň ochrany | IP54 |
| Provozní teplota | –20 °C až +80 °C |
| Vlastní brzda | Podporováno |
🚀 Aplikace
-
🤖 Robotické paže – Klouby s vysokým zatížením a přesnou kontrolou
-
🦾 Exoskeletony – Kompaktní s vysokou hustotou točivého momentu
-
🦿 Dvounozí roboti – Stabilní chůze a dynamický pohyb
-
🏭 Automatizační systémy – Spolehlivý výkon v průmyslovém prostředí
-
🎯 Gimbaly a polohovací systémy – Plynulý a přesný pohyb
