Seeed Studio ReSpeaker Lite 2-mikrofonový pole hlasový kit ESPHome ESP32-S3
Seeed Studio ReSpeaker Lite 2-mikrofonový pole hlasový kit ESPHome ESP32-S3
🧠 Napájeno čipovou sadou XMOS XU316 AI Sound & Audio, tento vysoce výkonný open-source vývojový kit je určen pro aplikace hlasových asistentů nové generace 🎙️🤖.
🔊 Integrované s ReSpeaker Lite Dual-Microphone Array a výkonným XIAO ESP32S3 procesorem, poskytuje:
-
🗣️ Výjimečné rozpoznávání hlasu
-
🔇 Pokročilé potlačení šumu
-
🎛️ Inteligentní zpracování hlasu pomocí vestavěných AI NLU algoritmů
🏡 Smart Home Ready: Bezproblémová integrace s Home Assistant přes ESPHome, ideální pro:
-
🏠 Chytré hlasové asistenty
-
🔌 Systémy domácí automatizace
-
📡 Hlasová rozhraní IoT
💡 Ať už prototypujete nebo nasazujete, tato sada přináší jasnost, inteligenci a flexibilitu do vašich projektů s hlasovým ovládáním.
Funkce
🔌 Předpájený řadič ESP32 Výkonný XIAO ESP32S3 je předpájený přes I2S piny, což nabízí bezproblémové, bezpájkové nastavení pro rychlý vývoj a bezproblémovou integraci 🧩.
🎙️ Dvojitá mikrofonní pole pro zachycení hlasu na dálku Dva vysoce výkonné digitální mikrofony zachytí hlas až do 3 metrů, i v hlučném prostředí 🌪️. Bodový šum je inteligentně eliminován pomocí dvojího vstupu pro křišťálově čisté rozpoznávání řeči 🗣️.
🧠 Vestavěné algoritmy pro zpracování zvuku Poháněné XMOS XU-316 AI Sound & Audio čipem, sada obsahuje pokročilé algoritmy pro porozumění přirozenému jazyku (NLU):
-
🚫 Eliminace rušení (IC)
-
🔁 Akustická eliminace ozvěny
-
🔇 Potlačení šumu
-
📈 Automatická regulace zesílení (AGC) Vše pracuje společně, aby zajistilo vysoce kvalitní zachycení hlasu v reálném čase.
💻 Přátelské k open source Plně kompatibilní s Arduino, PlatformIO, MicroPython a CircuitPython, což je ideální pro vývojáře, kteří milují flexibilitu a přizpůsobení 🔧.
🗣️ Funguje s populárními hlasovými asistenty Vytvořte si vlastní zpracování přirozeného jazyka a připojte ho k:
-
🏠 Home Assistant přes ESPHome
-
🗨️ Amazon Alexa Voice Service
-
🔍 Google Assistant
-
☁️ Cloudové API pro převod řeči na text Umožňuje hlasové příkazy a chytré interakce napříč vašimi aplikacemi.
🌈 Vestavěné RGB LED Obsahuje programovatelnou WS2812 RGB LED, ideální pro vlastní světelné efekty a vizuální zpětnou vazbu 🎨.
Specifikace
- Obecné
|
Jádrový čip |
XMOS XU316 |
|
Digitální mikrofony |
Vysoký-PVýkon HDigitální MMikrofony * 2 |
|
Citlivost |
-26 dBFS |
|
Akustický přetěžovací bod |
120 dBL |
|
SNR |
64 dBA |
|
PNapájení |
USB 5V, EExterní 5V |
|

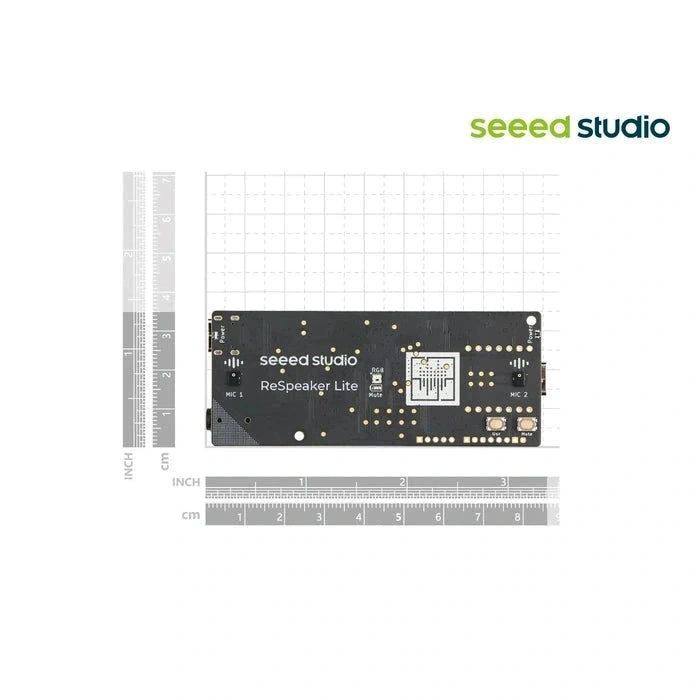

Rozměry |
35*86 mm |
|
Zvukový výstup |
Konektor reproduktoru / 3,5mm sluchátka Jack |
|
Maximální vzorkovací frekvence |
16Khz |
|
Reproduktor |
Podporuje 5W Amplifikátor ZesilovačReproduktory. |
- XIAO ESP32S3
|
Procesor |
ESP32-S3R8 |
|
Xtensa LX7 dvoujádrový 32bitový procesor běžící až na 240 MHz |
|
|
Bezdrátový |
Kompletní 2,4GHz WiFi subsystém |
|
BLE: Bluetooth 5.0, Bluetooth mesh |
|
|
Paměť na čipu |
8M PSRAM & 8MB Flash |
|
Rozhraní |
1x UART, 1x IIC, 1x IIS, 1x SPI, 11x GPIO(PWM), 9x ADC, 1x uživatelská LED, 1x nabíjecí LED |
|
1× tlačítko Reset, 1× tlačítko Boot |
|
|
Rozměry |
21 x 17.5mm |
|
Napájení |
Vstupní napětí (Type-C): 5V Vstupní napětí (BAT): 4.2V |
|
Provozní napětí obvodu (připraven k provozu): Typ-C: 5V@19mA - BAT: 3.8V@22mA |
|
|
Proud nabíjení baterie: 100mA |
|
|
Model s nízkou spotřebou energie (Napájecí napětí: 3.8V) |
Režim spánku modemu: ~ 25 mA Režim lehkého spánku: ~ 2mA Režim hlubokého spánku: ~ 14 μA |
|
Spotřeba energie s povoleným WiFi |
Aktivní model: ~ 100 mA |
|
Spotřeba energie s povoleným BLE |
Aktivní model: ~ 85 mA |
|
Provozní teplota |
-40°C ~ 65°C |
Přehled hardwaru

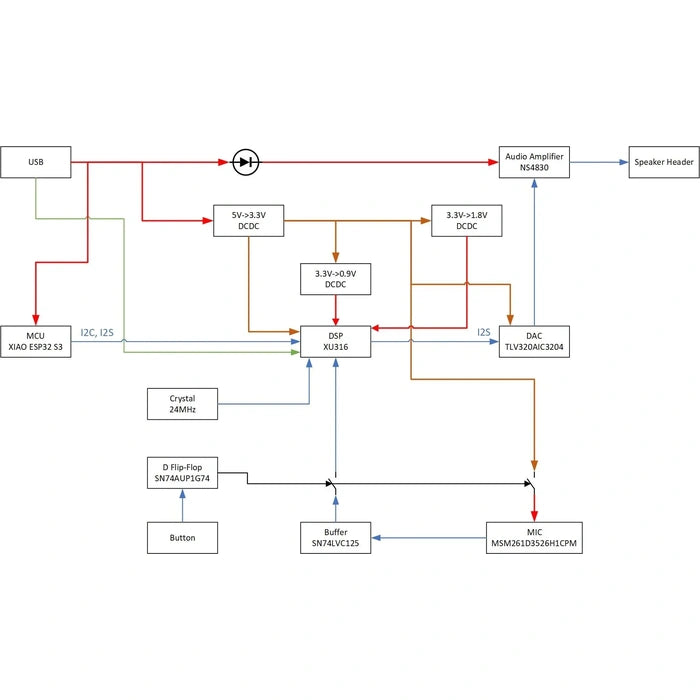

- Hardwarový tokový diagram

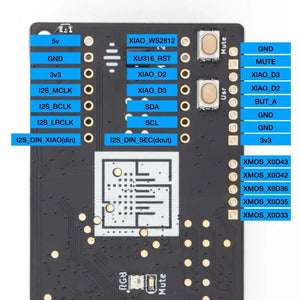

- Hardwarový diagram
|
1 |
Dvojitá mikrofonní sada |
Poskytuje vysoce kvalitní audio vstup. |
|
2 |
Indikační kontrolka napájení |
Svítí při zapnutí napájení. |
|
3 |
RGB světlo |
Programovatelný WS2812, poskytuje vizuální zpětnou vazbu. |
|
4 |
Indikační světlo ztlumení |
Rozsvítí se červeně při stisknutí tlačítka ztlumení. |
|
5 |
Tlačítko USR |
Uživatelsky definované tlačítko. |
|
6 |
Tlačítko ztlumení |
Při stisknutí ztlumí zvukový vstup. |
|
7 |
XIAO ESP32S3 |
Pro další vývoj a integraci. |
|
8 |
Jádrový procesor XU316 |
Zodpovídá za zpracování a přenos zvuku. |
|
9 |
Pájecí ploška pro externí napájení |
Podporuje externí napájení 5V. |
|
10 |
USB Type-C port |
Používá se pro napájení a přenos dat. |
|
11 |
Konektor reproduktoru |
Pro audio výstup. Podporuje reproduktory s 5W zesilovačem. |
|
12 |
3,5mm konektor pro sluchátka |
Výstup zvuku, do tohoto portu lze připojit aktivní reproduktory nebo sluchátka. |
|
13 |
Externí napájecí ploška 1 |
Nepoužité IO piny na XIAO ESP32. |
|
14 |
Externí napájecí ploška 2 |
Nepoužité IO piny na XU316. |
|
15 |
JTAG |
Pro ladění a programování XU316. |
- Pinout diagram XIAO ESP32S3
Aplikace
- Chytré reproduktory a virtuální asistenti: Spolupracuje s Amazon Alexa a Google Assistant pro zlepšení rozpoznávání hlasových příkazů.
- Vývoj zpracování zvuku: Vhodné pro projekty zahrnující zpracování a analýzu audio signálů.
- Konferenční systémy: Zajišťuje jasnou komunikaci během video a audio konferencí.
- Hlasem ovládaná dálkově řízená auta
- Detekce klíčových slov a probuzení
