KeyeStudio RJ11 relé modul | EASY PLUG jednopólové relé
KeyeStudio RJ11 relé modul | EASY PLUG jednopólové relé

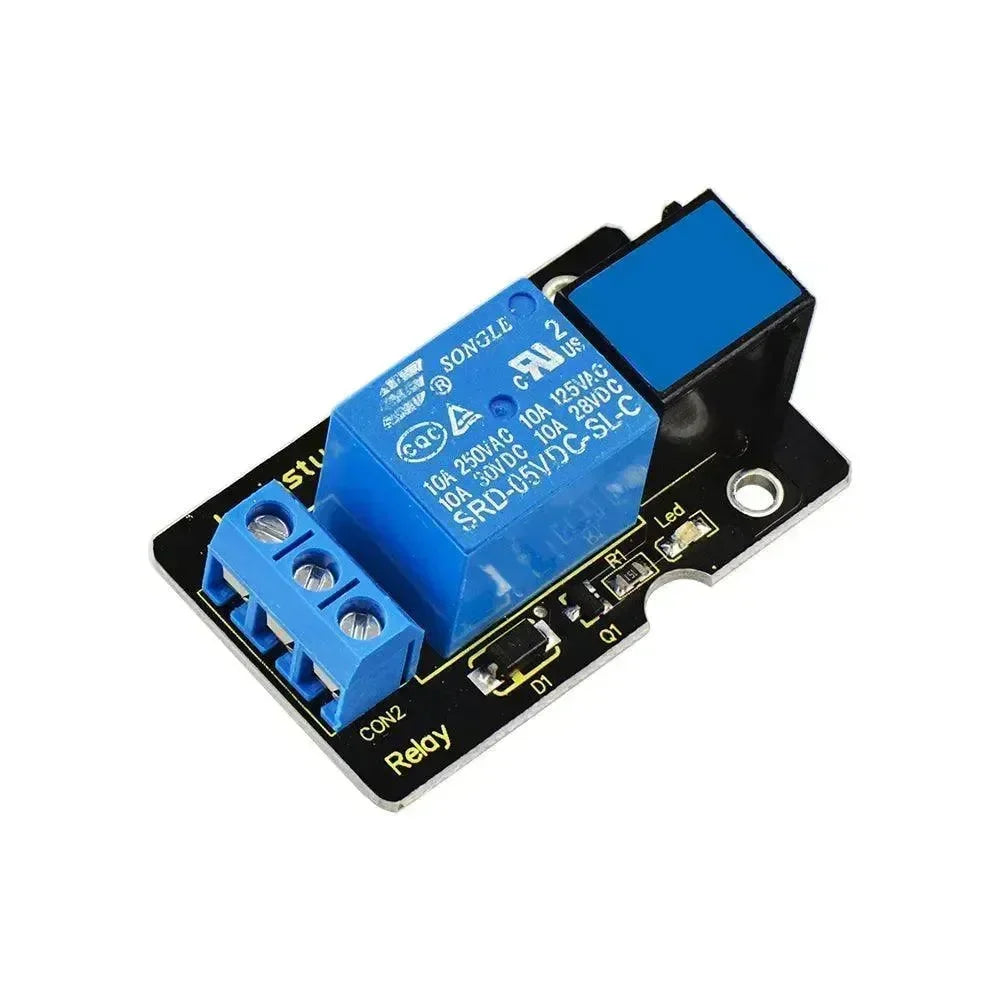

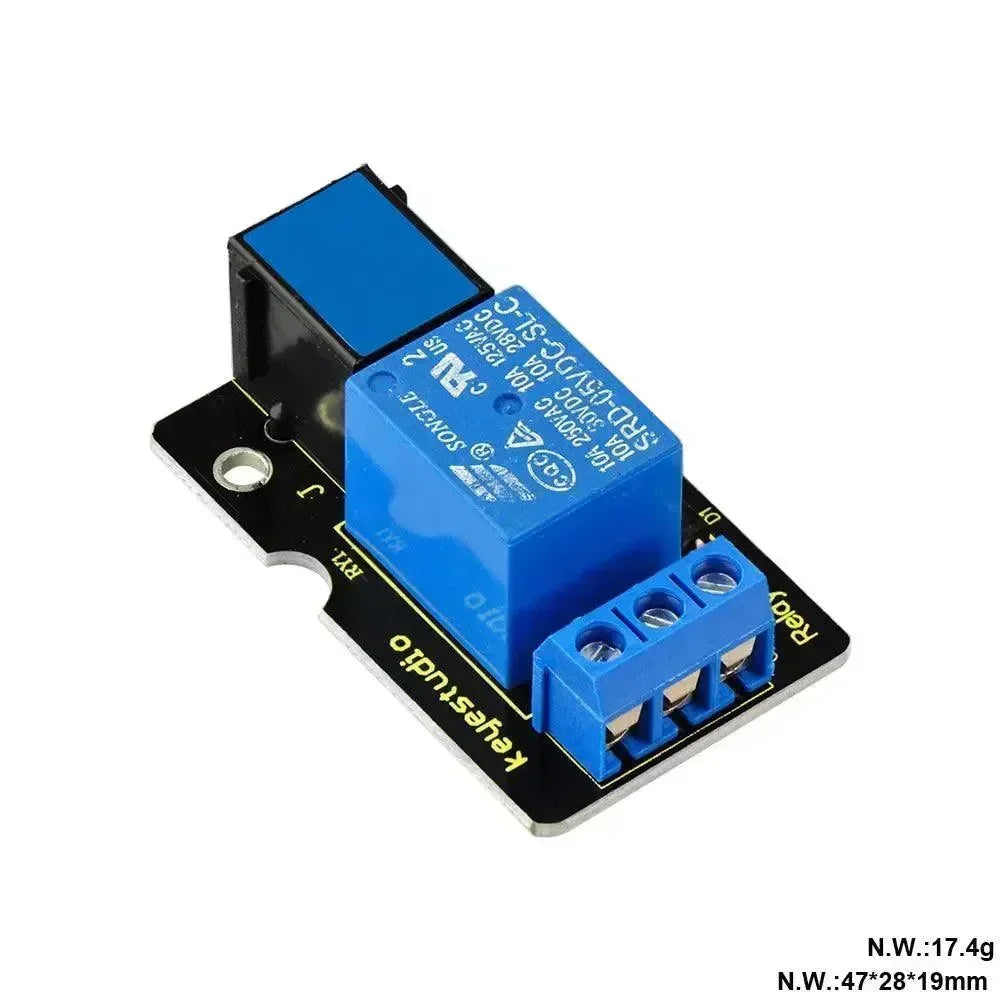

KeyeStudio EASY PLUG RJ11 Jednoduchý reléový modul – Izolovaný spínací výstup pro projekty řízené Arduino
KeyeStudio EASY PLUG RJ11 Jednoduchý reléový modul je modul pro snadné ovládání spínání externích zátěží z mikrokontroléru. Relé umožňuje nízkonapěťovému signálu GPIO ovládat samostatný obvod, což je užitečné pro demonstrační automatizaci, prototypy chytrých domácností, ventilátory, lampy, čerpadla a experimenty v oblasti STEM.
Formát RJ11 EASY PLUG je navržen pro přehledné zapojení v učebních systémech kompatibilních s KeyeStudio. Lze jej použít společně s řadiči kompatibilními s Arduino, jako je ELAB Nano V3, ovládacími panely založenými na UNO R3 Prototype Expansion Board a snímacími moduly, například HS-S05A Sound Microphone Sensor.
Relé může spínat vyšší napětí než logické obvody, proto je třeba s kabeláží zacházet opatrně. Udržujte napájecí kabeláž izolovanou, používejte vhodné kryty a při stavbě vzdělávacího projektu nejprve testujte s nízkonapěťovou zátěží.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| SKU | KY-KS0127 |
| Značka | KeyeStudio |
| Typ produktu | EASY PLUG RJ11 jednoduchý reléový modul |
| Výstupní zařízení | Elektromechanické relé |
| Řídicí rozhraní | RJ11 EASY PLUG signální konektor |
| Kontakty | Společný, normálně otevřený, normálně zavřený na typických reléových modulech |
| Použití | Spínání zátěže řízené GPIO |
| Hostitelská platforma | Arduino a kompatibilní systémy KeyeStudio |
| Izolace | Izolace kontaktů relé mezi řídicím a zátěžovým obvodem |
| Bezpečnostní upozornění | Používejte vhodné kryty a parametry pro vyšší napětí |

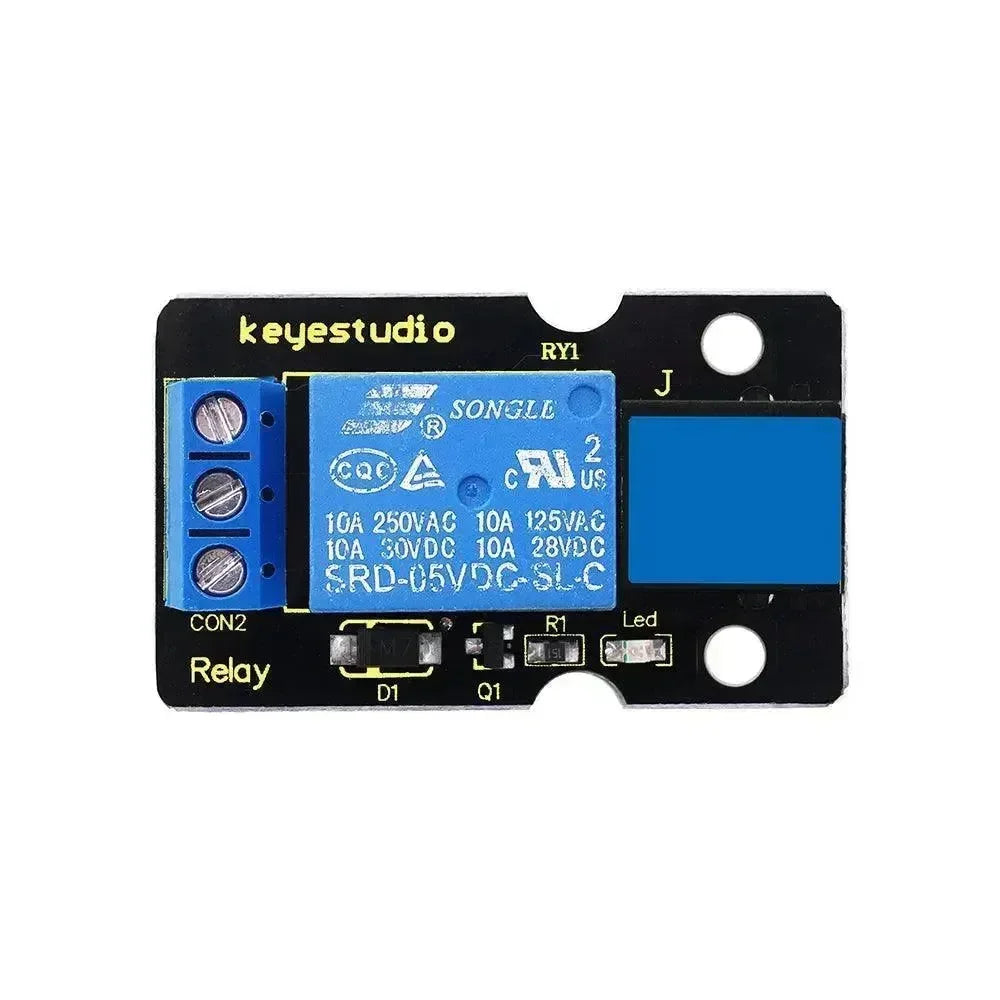

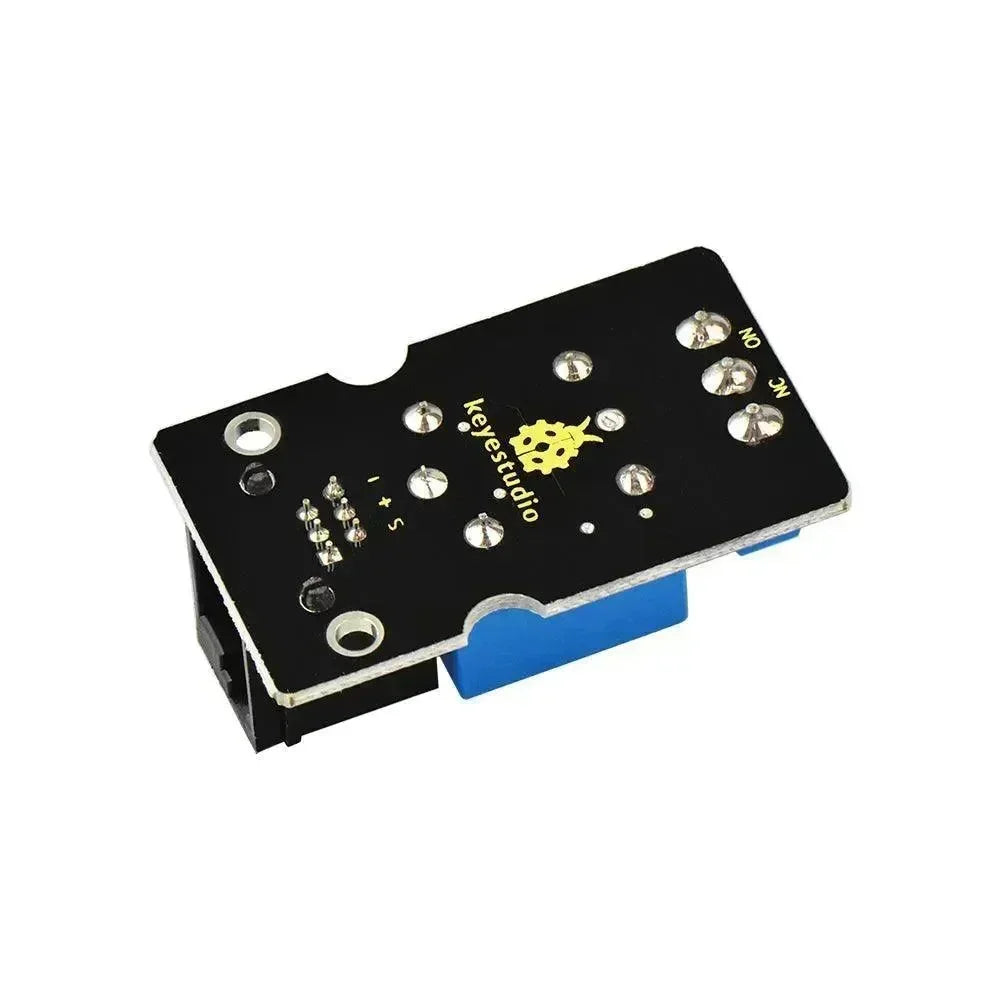

Rozložení desky a popis označení
- RJ11 port – EASY PLUG konektor pro signální kabeláž na straně řadiče.

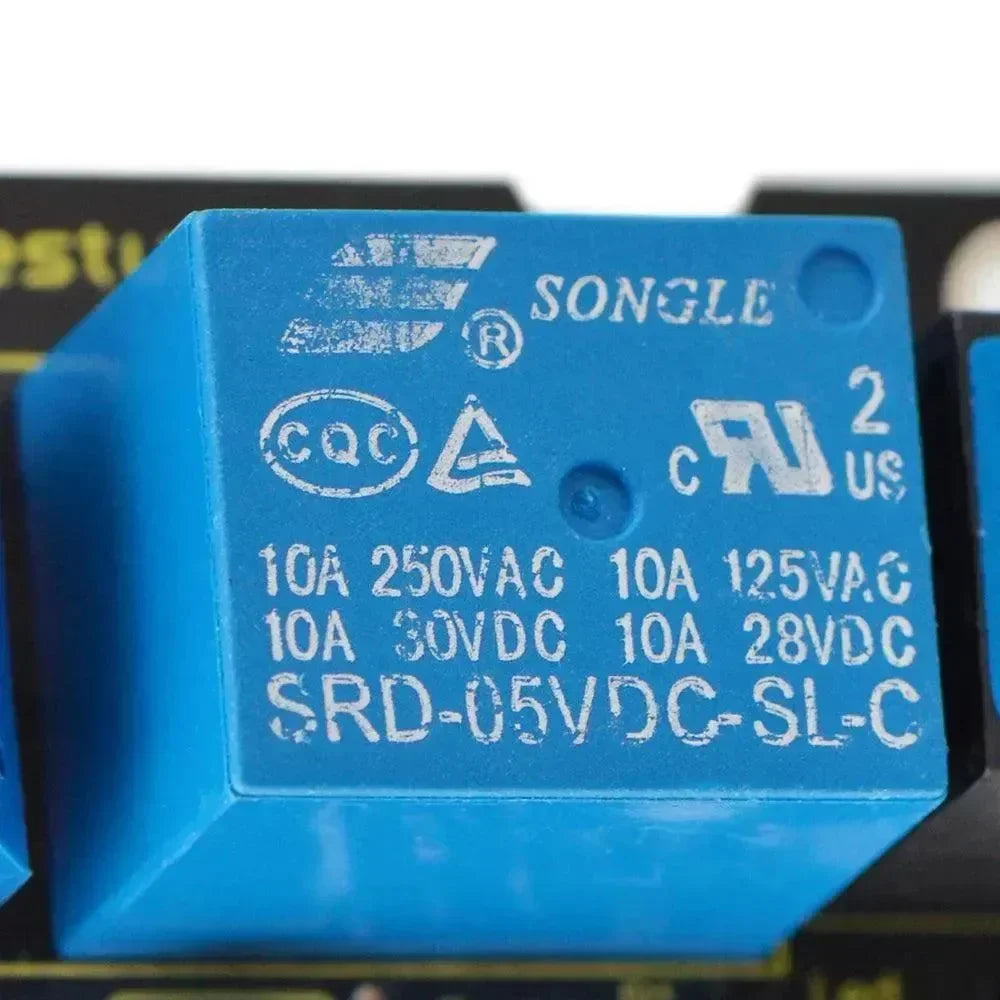

- Relé – Mechanický spínač ovládající externí zátěžový obvod.

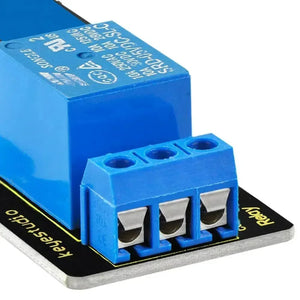

- COM – Společný kontakt relé.
- NO – Normálně otevřený kontakt, zavírá se při aktivaci relé.
- NC – Normálně zavřený kontakt, otevírá se při aktivaci relé.
- Indikační LED – Ukazuje vstup relé nebo aktivní stav na mnoha reléových modulech.
- Montážní otvory – Upevněte modul před připojením zátěžové kabeláže.
- Bezpečnostní mezera – Udržujte zátěžovou kabeláž oddělenou od logické kabeláže.
Scénáře použití
1. Blikání relé s Arduino
Zapínejte a vypínejte relé každou sekundu pro test nízkonapěťové zátěže.
const int relayPin = 7;
void setup() {
pinMode(relayPin, OUTPUT);
}
void loop() {
digitalWrite(relayPin, HIGH);
delay(1000);
digitalWrite(relayPin, LOW);
delay(1000);
}2. Ventilátor řízený senzorem
Zapněte relé, když hodnota senzoru překročí práh.
const int sensorPin = A0;
const int relayPin = 7;
void setup() {
pinMode(relayPin, OUTPUT);
}
void loop() {
int value = analogRead(sensorPin);
digitalWrite(relayPin, value > 600 ? HIGH : LOW);
delay(200);
}3. Časovaný výstup čerpadla
Provozujte relé čerpadla po krátkou pevně stanovenou dobu.
const int relayPin = 7;
void setup() {
pinMode(relayPin, OUTPUT);
}
void loop() {
digitalWrite(relayPin, HIGH);
delay(5000);
digitalWrite(relayPin, LOW);
delay(60000);
}Balení obsahuje
- 1 x KeyeStudio EASY PLUG RJ11 Jednoduchý reléový modul
Často kladené otázky
Otázka: Co tento modul dělá?
Odpověď: Umožňuje mikrokontroléru spínat externí zátěž přes relé.
Otázka: K čemu slouží RJ11?
Odpověď: Konektor RJ11 slouží pro EASY PLUG kabeláž řadiče.
Otázka: Co znamenají NO a NC?
Odpověď: NO se zavírá při aktivaci; NC se otevírá při aktivaci.
Otázka: Mohu spínat síťové napětí?
Odpověď: Pouze pokud rozumíte parametrům relé a používáte správné bezpečnostní postupy a kryty.
Otázka: Izoluje modul zátěž?
Odpověď: Kontakty relé poskytují elektrickou izolaci mezi řídicím a zátěžovým obvodem.
Otázka: Proč relé cvaká?
Odpověď: To je mechanické přepínání kontaktů.
Otázka: Mohu použít PWM?
Odpověď: Ne, relé jsou určena pro pomalé zapínání/vypínání, ne pro řízení rychlosti PWM.
Otázka: Co bych měl nejdříve otestovat?
Odpověď: Použijte nízkonapěťovou zátěž k ověření polarity logiky a zapojení.
