RakWireless WisMesh RAK3312 startovací sada EU pro Meshtastic
Startovací sada WisMesh RAK3312 je kompletní řešení LoRa mesh sítě pro komunikaci mimo síť, poskytující všechny komponenty potřebné k vytvoření soukromých LoRa mesh systémů. Nabízí snadný vstup do spolehlivé, soběstačné komunikace bez mobilního signálu nebo internetu.
Hlavní vlastnosti
-
Poháněno Espressif ESP32-S3 WiFi BLE duálním jádrem s LoRa SX1262
-
Integrované rádio SX1262 LoRa pro dlouhý dosah a spolehlivé zprávy
-
Modulární design WisBlock pro rozšíření deskami a senzory
-
Přednahraný firmware Meshtastic pro okamžité nasazení
-
Podpora frekvencí 8xx a 9xx MHz pro použití v Americe, Asii a Evropě
Možnosti startovací sady
-
RAK19003 WisBlock Mini základní deska – ideální pro roli klienta nebo směrovače Meshtastic
-
RAK19007 WisBlock základní deska 2. generace – rozšiřitelná o další moduly
-
RAK19001 WisBlock Dual IO základní deska – podporuje více senzorů a IO slotů
Další informace
-
Kompatibilní s dalšími moduly WisBlock uvedenými v dokumentaci Meshtastic
-
Vyberte si z Unify krytů pro ochranu zařízení
Proč zvolit startovací sadu Meshtastic pro komunikaci mimo síť
Sada poháněná duálním jádrem ESP32-S3 s WiFi, BLE a LoRa SX1262 nabízí vynikající dosah, jednoduché nastavení plug-and-play a modulární rozšíření WisBlock. Není potřeba pájení ani nahrávání firmwaru. Navrženo pro komunikaci mimo síť a profesionální spolehlivost.
Hlavní výhody na první pohled:
- Startovací sada Meshtastic připravená k použití s přednahraným firmwarem
- Modulární a rozšiřitelný ekosystém WisBlock
- Spolehlivá komunikace mimo síť bez mobilních dat nebo internetu
- Podpora frekvenčních pásem LoRa US915 / EU868
- Ideální pro mesh sítě, sledování a nouzové nasazení
Hlavní vlastnosti startovací sady RAK3312 Meshtastic
- Varianty WisBlock Core modulu
- RAK3312 Espressif ESP32-S3 WisBlock Core modul, přednahraný firmwarem Meshtastic – deska ESP32-S3 Meshtastic s rádiem SX1262 pro dlouhý dosah LoRa komunikace a nízkoenergetický mesh provoz.
- Varianty základních desek WisBlock

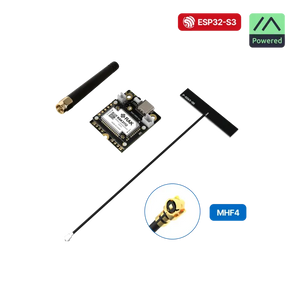

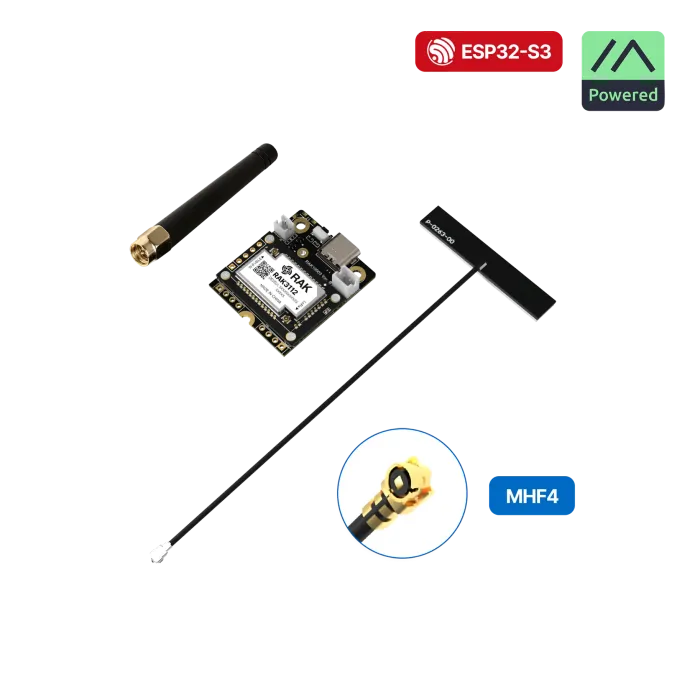

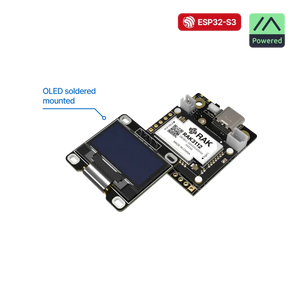

- RAK19003 Mini základní deska, 30x35 mm se dvěma sloty pro senzory (bez IO slotu)

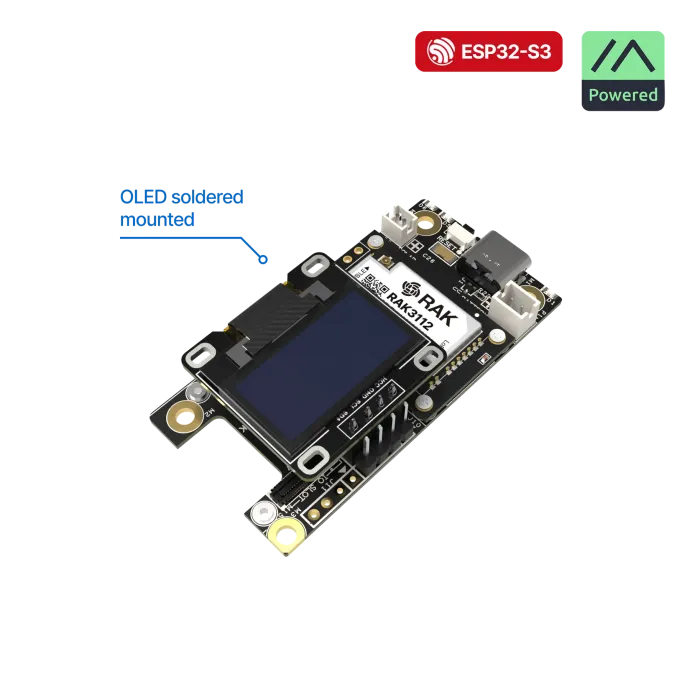

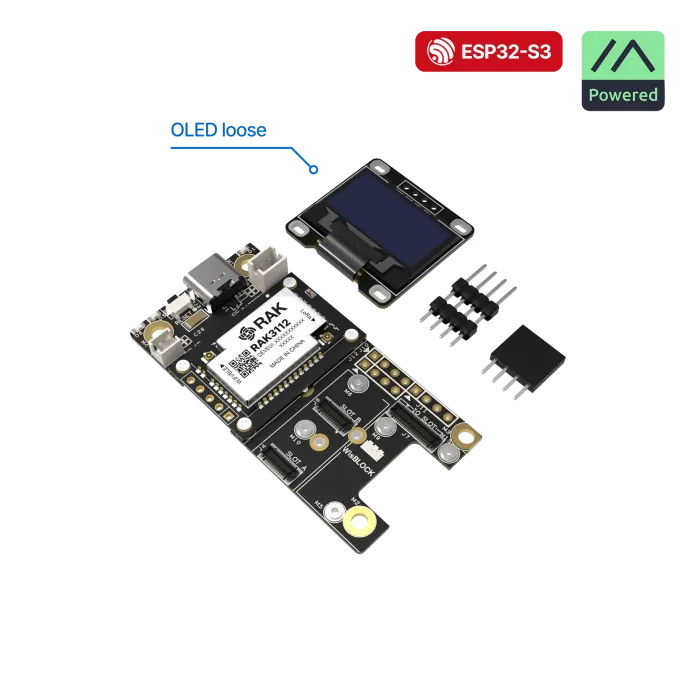

- RAK19007 základní deska WisBlock, 30x60 mm se 4 sloty pro senzory a 1 IO slot

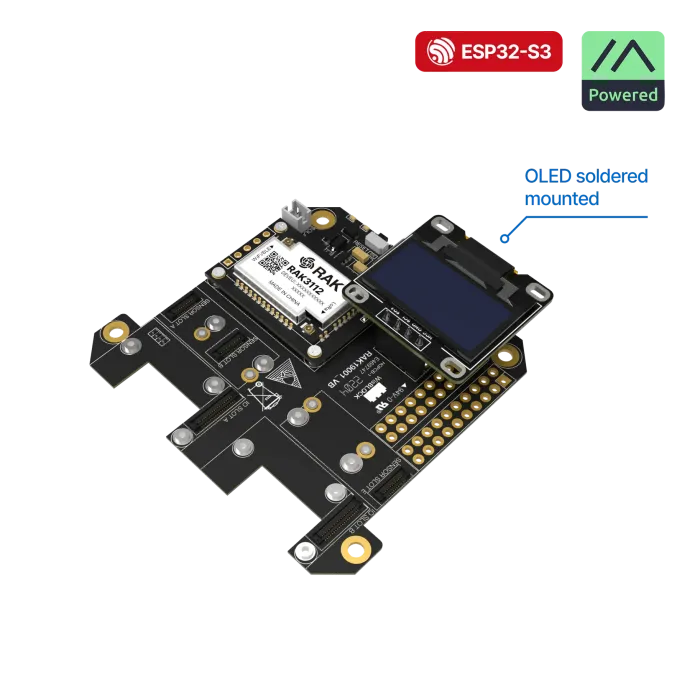

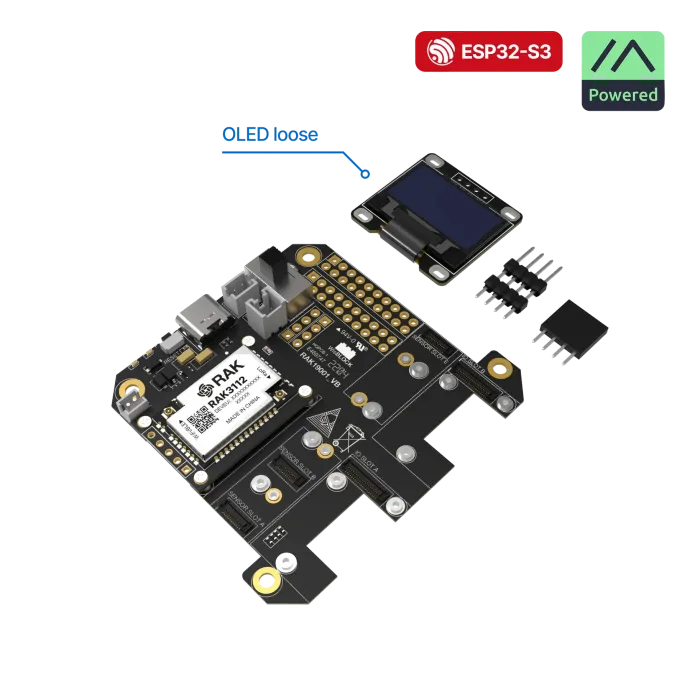

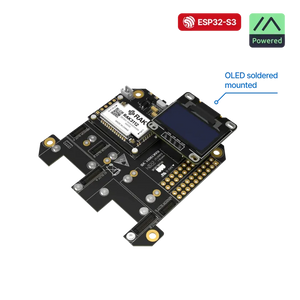

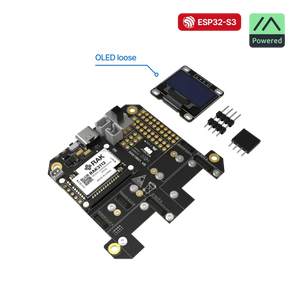

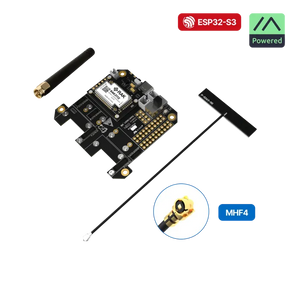

- RAK19001 základní deska WisBlock, 60x67 mm se 6 sloty pro senzory a 2 IO sloty
- Sady modulů WisBlock založené na rolích v síti Meshtastic
- Základní role Meshtastic a role směrovače-repeateru
- Žádné další moduly
- Role klienta Meshtastic
- RAK1921 OLED displej
- Meshtastic role Tracker
- RAK12501 GNSS lokalizační modul
- RAK1904 akcelerační senzor
- Meshtastic kombinovaná role Klient-Tracker
- RAK12501 GNSS lokalizační modul
- RAK1904 akcelerační senzor
- RAK1921 OLED displej
Role a příklady použití
WisMesh RAK3312 Meshtastic Starter Kit lze nakonfigurovat jako Klient, Router/Repeater nebo Tracker pomocí stejného ESP32-S3 + SX1262 WisBlock jádra. Vyberte variantu sady podle požadované role a později rozšiřujte pomocí modulů WisBlock. Není potřeba pájení.
Klient (uzel pro zprávy) – Osobní off-grid zprávy přes WiFi/BLE; volitelný OLED pro stav.
Router / Repeater (rozšiřovač pokrytí) – Přeposílá pakety pro rozšíření dosahu a zvýšení spolehlivosti.
Tracker (položkový uzel) – GNSS + snímání pohybu pro GPS aktualizace v síti.
Klient–Tracker (kombinovaný) – Zprávy + poloha v jednom uzlu připraveném do terénu.
Použití č. 1: Komunikační síť na stezce
Během horské túry výzkumná skupina rozmístí Meshtastic uzly RAK3312 na různých nadmořských výškách. Každý uzel přeposílá aktualizace stavu a souřadnice ostatním, udržuje komunikaci i při nulovém pokrytí mobilní sítí.
Použití č. 2: Koordinace při mimořádných událostech
Místní záchranný tým konfiguruje uzly Tracker založené na RAK3312 v Unify krytech, čímž efektivně nasazuje Meshtastic GPS sledovací sadu. Tato zařízení přenášejí GPS polohy a upozornění přes LoRa mesh, zajišťující stabilní komunikaci v postižených oblastech při výpadku sítí.
Porovnávací tabulka: WisMesh RAK3312 Starter Kit vs T-Beam vs Heltec
Tato tabulka ukazuje, proč WisMesh RAK3312 Starter Kit vyniká jako nejlepší zařízení Meshtastic pro pásmo US915 — připravené k použití, plug-and-play řešení pro uživatele v USA. Zatímco desky T-Beam a Heltec cílí na kutily, kteří ručně nahrávají firmware, RAK nabízí kompletní, modulární ekosystém Meshtastic , který funguje ihned po vybalení.
| Vlastnost | Startovací sada WisMesh RAK3312 (Tento produkt) |
LILYGO T-Beam V1.1 / Supreme | Heltec WiFi LoRa 32 (V3) |
| MCU procesor | ESP32-S3 dvoujádrový (jádro RAK3312 WisBlock) | ESP32 (starší) nebo varianta S3 | ESP32-S3 dvoujádrový |
| LoRa rádio | SX1262 (novější generace) | SX1276 / SX1262 (závislé na variantě) | SX1262 |
| Typ designu | Modulární ekosystém WisBlock (jádro + základna + přídavné moduly) | Monolitická deska s vestavěným GPS a OLED | Kompaktní vývojová deska s vestavěným OLED |
| Přednahraný firmware | Meshtastic připraveno ihned po vybalení | Vyžaduje uživatelské nahrání firmwaru | Vyžaduje uživatelské nahrání firmwaru |
| Připojení | WiFi + BLE + LoRa | WiFi + Bluetooth 4.2 + LoRa + GPS | WiFi + Bluetooth 5 (LE) + LoRa |
| Modularita | Plně modulární – přidejte GNSS, senzory, displej, I/O | Pevné uspořádání | Pevné uspořádání |
| Možnosti základní desky | RAK19003 (Mini), RAK19007 (Standard), RAK19001 (Dual I/O) | Není k dispozici | Není k dispozici |
| Podporované frekvence | US915 / EU868 / AS923 (víceregionální) | Závislé na variantě (433–923 MHz) | Závislé na variantě (433–928 MHz) |
| Podpora displeje / GPS | Volitelné moduly (GNSS, OLED) | Vestavěný GPS + OLED | Vestavěný OLED (bez GPS) |
| Možnosti napájení | USB-C / baterie / solární (kompatibilní kryt) | Micro-USB + baterie 18650 | USB-C + 3,7V Li-ion baterie |
| Správa baterie | Přes základní desku WisBlock (nabíjení na RAK19007/19001) | AXP2101 PMU (podpora nabíjení baterie) | Integrovaná ochrana nabíjení/vybíjení |
| Typ USB | USB-C | Micro-USB | USB-C |
| Možnosti antén | Externí SMA LoRa anténa (včetně) | 3D WiFi anténa + keramická GPS anténa | Pružinová WiFi anténa + IPEX LoRa anténa |
| Připravenost pro venkovní použití | Kompatibilní s krytem Unify IP65 / solárním krytem | Holá deska | Holá deska |
| Podpora programování | Arduino, PlatformIO, Meshtastic Designer, ESP-IDF | Arduino, Meshtastic Flasher | Arduino, MicroPython, PlatformIO, ESP-IDF |
| Nejvhodnější pro | Vlastní mesh uzly, modulární rozšíření, venkovní nasazení | Jednoduchý vše-v-jednom sledovač nebo opakovač | Kompaktní prototypování a senzorové uzly |
| Typické role | Klient / směrovač / opakovač / sledovač | Sledovač / opakovač | Klient / senzorový uzel |
| Snadnost použití | Přednahraný, není potřeba pájení | Vyžaduje nahrání firmwaru a nastavení | Vyžaduje nahrání firmwaru a nastavení |
Co je v balení
- 1 ks základna WisBlock
- 1 ks jádro RAK3312 WisBlock
- 1 ks gumová LoRa anténa
- 1 ks kabel MHF4 na SMA pro LoRa anténu
- 1 ks BLE anténa (konektor MHF4)
- 1 ks USB kabel
- 1 ks PCB anténa pro LoRa (konektor MHF4)
- 1 sada šroubů
- Před objednáním vyberte svůj senzorový modul.
Jak začít se startovací sadou WisMesh RAK3312
- Přehled startovací sady WisMesh RAK3312
- Rychlý startovní průvodce startovacím sadou WisMesh RAK3312
- Průvodce nastavením WisMesh
- Rychlý startovní průvodce modulem RAK3312 WisBlock LoRaWAN + BLE + WiFi
- Datový list modulu RAK3312 WisBlock LoRaWAN
- RAK3312 3D model
- RAK19003 3D model
- 3D model RAK19007
- RAK19001 3D model
- RAK1921 3D model
- RAK12501 3D model
- RAK1904 3D model
