PIR pohybový senzor HC-SR501 | Modul s nastavitelným zpožděním
PIR pohybový senzor HC-SR501 | Modul s nastavitelným zpožděním

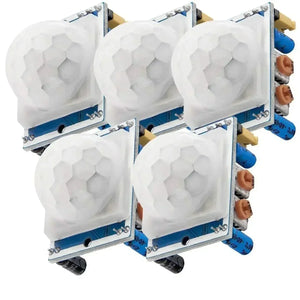

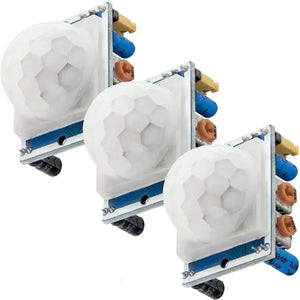

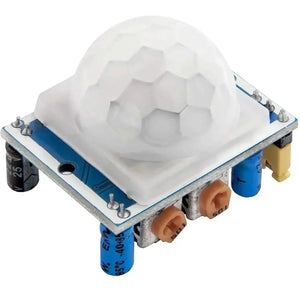

HC-SR501 PIR pohybový senzor - Nastavitelný infračervený modul detekce pohybu pro Arduino a IoT projekty
Modul pohybového senzoru HC-SR501 PIR detekuje pohyb lidí a zvířat snímáním změn infračerveného záření. Je to praktický spouštěcí modul pro bezpečnostní alarmy, automatické osvětlení, detekci přítomnosti, obvody pro probuzení kamer a nízkonákladové prototypy chytrých domácností.
Modul se široce používá s deskami kompatibilními s Arduino, jako je ELAB Nano V3, rychlé zapojení založené na MB 102 Breadboard Kit a indikátory stavu jako RGB Full Color LED Module. Vestavěné nastavení citlivosti a zpoždění usnadňuje doladění chování po montáži.
Používejte digitální výstup pro detekci událostí, nikoli pro měření vzdálenosti. Pro nejlepší spolehlivost udržujte PIR čočku čistou, vyhněte se nasměrování na topení nebo přímé sluneční světlo a po zapnutí nechte krátkou dobu na zahřátí.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| SKU | TB-HC-SR501 |
| Typ senzoru | PIR pasivní infračervený detektor pohybu |
| Výstup | Digitální signál pohybu VYSOKÁ/NIŽŠÍ úroveň |
| Typické provozní napětí | Napájení modulu 5V, běžně používané z 5V mikrokontrolérů |
| Metoda detekce | Detekce změn infračerveného záření přes Fresnelovu čočku |
| Nastavení | Potenciometry citlivosti a zpoždění |
| Režimy spouštění | Běžné moduly HC-SR501 podporují režimy retrigger / non-retrigger pomocí propojky |
| Typické použití | Ovládání osvětlení, alarmy, detekce přítomnosti, roboti |
| Rozhraní hostitele | GPIO vstup |
| Zahřívání | Nechte stabilizovat po zapnutí |

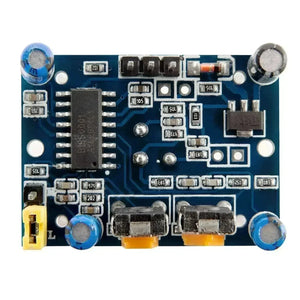

Rozložení desky a popis konektorů
- VCC - Napájení modulu PIR.
- OUT - Digitální výstupní signál do GPIO řadiče.
- GND - Společná zem s řadičem.

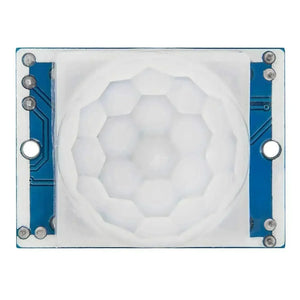

- Fresnelova čočka - Kryje PIR prvek a určuje detekční pole.
- Potenciometr citlivosti - Nastavuje rozsah detekce.
- Potenciometr zpoždění - Nastavuje dobu, po kterou zůstává výstup aktivní po detekci.
- Propojka spouštění - Volí režim retrigger na běžných deskách HC-SR501.
- Poznámka k montáži - Udržujte čočku nasměrovanou na cílovou oblast a mimo proudění tepla.
Scénáře použití
1. Arduino pohybový alarm
Rozsviťte LED při detekci pohybu.
const int pirPin = 2;
const int ledPin = 13;
void setup() {
pinMode(pirPin, INPUT);
pinMode(ledPin, OUTPUT);
}
void loop() {
digitalWrite(ledPin, digitalRead(pirPin));
}2. ESP32 detekce přítomnosti
Vypisujte události pohybu do sériového monitoru.
const int pirPin = 27;
void setup() {
Serial.begin(115200);
pinMode(pirPin, INPUT);
}
void loop() {
if (digitalRead(pirPin) == HIGH) {
Serial.println("motion");
delay(1000);
}
}3. MicroPython spouštění pohybu
Čtěte výstup PIR ze zařízení typu Pico.
from machine import Pin
import time
pir = Pin(15, Pin.IN)
while True:
if pir.value():
print("motion detected")
time.sleep(1)
time.sleep(0.05)Balení obsahuje
- 1 x HC-SR501 PIR modul pohybového senzoru
Často kladené otázky
Otázka: Co tento modul detekuje?
Odpověď: Detekuje pohyb teplých těles snímáním změn infračerveného záření.
Otázka: Měří vzdálenost?
Odpověď: Ne. Poskytuje digitální výstup pohyb/nepohyb.
Otázka: Proč se spouští při zapnutí?
Odpověď: PIR moduly potřebují krátkou dobu stabilizace po zapnutí napájení.
Otázka: Mohu nastavit citlivost?
Odpověď: Ano, běžné moduly HC-SR501 mají potenciometr citlivosti.
Otázka: Mohu nastavit dobu výstupu?
Odpověď: Ano, potenciometr zpoždění upravuje dobu aktivního výstupu.
Otázka: Funguje za sklem?
Odpověď: Detekce PIR je obvykle slabá za sklem nebo akrylovými překážkami.
Otázka: Co způsobuje falešné spouštění?
Odpověď: Sluneční světlo, topení, proudění vzduchu, vibrace a nestabilní napájení mohou způsobit falešné události.
Otázka: Mohu jej použít s Arduino?
Odpověď: Ano, připojte OUT k digitálnímu vstupu a sdílejte zem.
