Mini ventilátorová jednotka M5Stack – magnetický motor N20 s vrtulemi

SKU: M5-U063
Akční cena 8,32 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Holiday shipping update (Oct 1–7, 2026): Orders shipping from our Shenzhen warehouse or requiring restock may be dispatched 7+ days later than usual. Processing is expected to resume from Oct 8. Customer support remains available at info@openelab.io.
Přidat na seznam přání

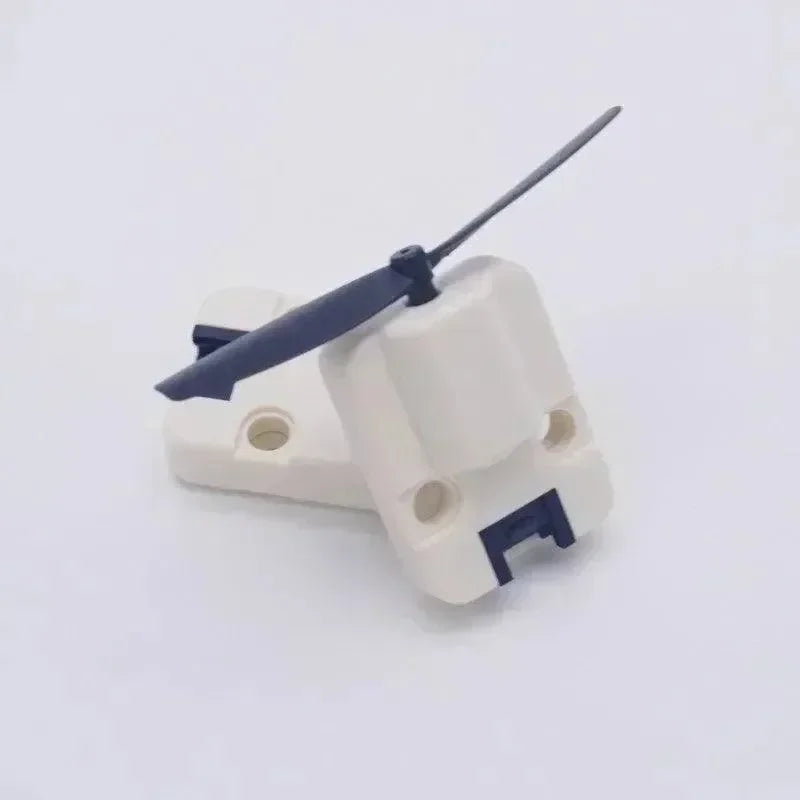

Mini ventilátorová jednotka M5Stack – magnetický motor N20 s vrtulemi

Mini ventilátorová jednotka M5Stack – magnetický motor N20 s vrtulemi

8,32 €

Popis

Mini ventilátorová jednotka je kompaktní pohonná jednotka založená na stejnosměrném motoru N20. Mini ventilátorová jednotka se ovládá úrovní GPIO nebo signály PWM a může při chodu naprázdno dosahovat rychlosti výstupní hřídele až 8800 ot./min, což umožňuje přesné spuštění a zastavení i plynulou regulaci otáček.

Mini ventilátorová jednotka komunikuje prostřednictvím rozhraní Grove HY2.0-4P a integruje obvody pro pohon a ochranu určené pro vestavné projekty s pohybem. Díky dvěma otvorům kompatibilním s LEGO lze Mini ventilátorovou jednotku namontovat na konstrukce LEGO nebo pomocí šroubů pro pohonné systémy robotů, pohon modelů, aktivní chlazení a další scénáře řízení pohybu.

Funkce

  • Pohon stejnosměrným motorem N20: Mini ventilátorová jednotka využívá stejnosměrný motor N20 pro kompaktní projekty s pohybem a prouděním vzduchu.
  • Až 8800 ot./min: výstupní hřídel dosahuje při chodu naprázdno až 8800 ot./min.
  • Řízení pomocí GPIO a PWM: Mini ventilátorová jednotka podporuje přesné spuštění a zastavení i plynulou regulaci otáček.
  • Rozhraní Grove HY2.0-4P: Mini ventilátorová jednotka se připojuje ke kontrolérům M5Stack prostřednictvím standardního portu Grove.
  • Jednosměrné otáčení: navrženo pro jednosměrný ventilátor a použití při pohonu modelů a řízení pohybu.
  • Montáž kompatibilní s LEGO: Mini ventilátorová jednotka obsahuje dva otvory kompatibilní s LEGO pro rychlou mechanickou integraci.
  • Podpora vývoje: pro testování jsou k dispozici příklady pro Arduino, UiFlow1 a EasyLoader.

Technické údaje

Typ motoru Stejnosměrný motor N20
Otáčky naprázdno Až 8800 ot./min
Směr otáčení Jednosměrný
Způsob ovládání Řízení úrovní GPIO nebo rychlosti pomocí PWM
Komunikační rozhraní Grove HY2.0-4P
Konstrukce pro montáž 2 otvory kompatibilní s LEGO
Rozměry produktu 32,0 × 24,0 × 12,2 mm
Hmotnost produktu 9.3g
Rozměry balení 138,0 × 93,0 × 13,2 mm
Celková hmotnost 15.2g

Použití

  • Robotické pohonné systémy využívající jednotku mini ventilátoru pro kompaktní pohybový výstup.
  • Modelové aplikace vyžadující stejnosměrný motor N20 a vrtule.
  • Aktivní chlazení malých vestavěných sestav a prototypů.
  • Experimenty s řízením rychlosti pomocí PWM s jednotkou mini ventilátoru.
  • Pohybové konstrukce kompatibilní s LEGO nebo mechanismy montované pomocí šroubů.

Seznam produktů

  • 1× jednotka ventilátoru
  • 1× kabel Grove HY2.0-4P (20 cm)
  • 2× vrtule

Další obsah

Mapování pinů

PORT.B černý GND
PORT.B červený 5V
PORT.B žlutý DIN
PORT.B bílý NC

Ovládání a montáž

Jednotka mini ventilátoru se ovládá úrovní GPIO nebo signály PWM, takže hostitelské zařízení může motor zapínat a vypínat nebo regulovat jeho rychlost. Otvory kompatibilní s LEGO a kompaktní tělo o rozměrech 32,0 × 24,0 × 12,2 mm pomáhají jednotce mini ventilátoru vejít se do malých pohybových sestav.

Podpora vývoje

Dokumentace poskytuje zdroje Arduino a UiFlow1 pro testování jednotky mini ventilátoru a také testovací stažení EasyLoaderu pro rychlé ověření hardwaru jednotky ventilátoru.

Zdroje

Časté dotazy

Jaký motor jednotka mini ventilátoru používá?

Jednotka mini ventilátoru používá stejnosměrný motor N20.

Jak rychle může jednotka mini ventilátoru pracovat?

Jednotka mini ventilátoru může dosáhnout otáček výstupního hřídele naprázdno až 8 800 ot/min.

Jak se jednotka mini ventilátoru ovládá?

Jednotka mini ventilátoru se ovládá úrovní GPIO nebo signály PWM pro spuštění, zastavení a regulaci rychlosti.

Podporuje jednotka mini ventilátoru montáž ve stylu LEGO?

Ano. Jednotka mini ventilátoru obsahuje dva otvory kompatibilní s LEGO pro flexibilní mechanickou integraci.

Co balení obsahuje?

Balení obsahuje 1× jednotku ventilátoru, 1× kabel Grove HY2.0-4P (20 cm) a 2× vrtule.
