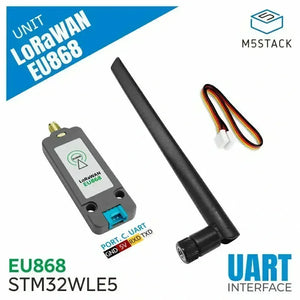

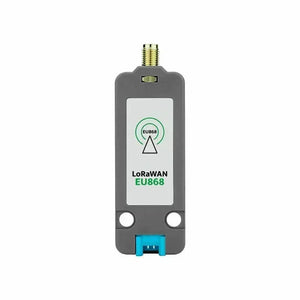

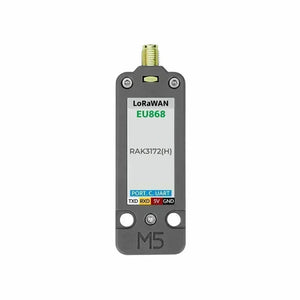

M5Stack LoRaWAN jednotka EU868 (STM32WLE5) s anténou
M5Stack LoRaWAN jednotka EU868 (STM32WLE5) s anténou
Jednotka LoRaWAN-EU868 je kompaktní komunikační modul LoRaWAN® navržený pro EU868 frekvenční pásmo, ideální pro Evropu a oblasti používající 868–870 MHz. Napájený STM32WLE5 MCU ⚙️, podporuje komunikaci na dlouhé vzdálenosti s nízkou spotřebou energie 🔋 s vysokou citlivostí a integrovanou LoRaWAN protokolovou vrstvou.
Tento modul podporuje provozní režimy třídy A, B a C, plus P2P (point-to-point) komunikaci. Konfigurace se provádí přes UART sériové rozhraní pomocí AT příkazů 💬. Součástí je výkonná stub anténa 📶, která zajišťuje stabilní pokrytí signálem a prodloužený dosah i v náročných podmínkách.
Použijte jej jako uzel pro sběr dat připojený k bráně, nebo povolte přímou komunikaci zařízení mezi sebou v konfiguracích bez brány. Ideální pro chytré zemědělství 🌾, průmyslový monitoring 🏭 a monitorování životního prostředí 🌱.
✨ Vlastnosti
- ✅ Kompatibilní s protokolem LoRaWAN® 1.0.3
- 📡 EU868 frekvenční pásmo (868–870 MHz)
- 🔁 Podporuje LoRa® P2P komunikaci
- 🔐 Režimy aktivace: OTAA, ABP
- 💬 UART sériové rozhraní s podporou AT příkazů
- 📶 Vysoce citlivá krátká anténa (2.8dBi)
- 🔋 Ultra nízká spotřeba energie
- 🧩 Montážní otvory kompatibilní s LEGO
- 🛠️ Vývojové platformy:
📄 Schémata & datasheety
📐 Specifikace
| Specifikace | Parametr |
|---|---|
| LoRa řešení | STM32WLE5 @256KB Flash, 64KB RAM |
| Frekvenční pásmo | EU868 (868–870 MHz) |
| Protokol | LoRaWAN® 1.0.3 (Třída A/B/C) |
| Citlivost | -137 dBm |
| Aktivace | OTAA, ABP |
| Komunikace | LoRaWAN & P2P |
| Dosah (P2P) | 2300m @125Kbps, 1300m @500Kbps |
| Rozhraní | UART (AT příkazy) |
| Anténa | Stub anténa, 50Ω, 2.8dBi, 195mm SMA vnitřní pin |
| Pohotovostní spotřeba | Nečinnost: 7.23mA @DC5V Spánek: 28.61uA @DC5V |
| Provozní proud | Příjem: 8.43–9.20mA Přenos: 11.36–117.16mA |
| Teplota | 0–40°C |
| Velikost produktu | 71.4 × 24 × 8 mm |
| Hmotnost produktu | 31.9 g |
| Velikost balení | 240 × 92 × 10 mm |
| Hmotnost balení | 33.4 g |
🌍 Scénáře použití
- 🌾 Chytré zemědělství
- 🏭 Průmyslové monitorování
- 🌱 Sítě environmentálních senzorů

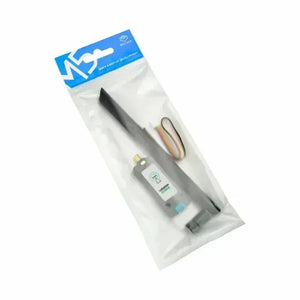

📦 Co je v balení
- 1 × Jednotka LoRaWAN-EU868
- 1 × HY2.0-4P kabel (20cm)
- 1 × Stub anténa (2.8dBi, 195mm SMA vnitřní pin)
