M5Stack ATOMS3R Kamera Kit (8MB PSRAM)
M5Stack ATOMS3R Kamera Kit (8MB PSRAM)
📸 AtomS3R-CAM – Kompaktní ESP32-S3 IoT kamerový kontrolér
AtomS3R-CAM je mini programovatelný IoT kontrolér s integrovanou 0,3 MP GC0308 kamerou, poháněný SoC ESP32-S3-PICO-1-N8R8. Nabízí Wi-Fi připojení, infračervený přenos a 9osý senzor pohybu, což z něj činí ideální zařízení pro IoT monitorování, nositelnou elektroniku a ovládání chytrých zařízení.
🚀 Vlastnosti
- ESP32-S3-PICO-1-N8R8 dvoujádrový Xtensa LX7 @ 240 MHz

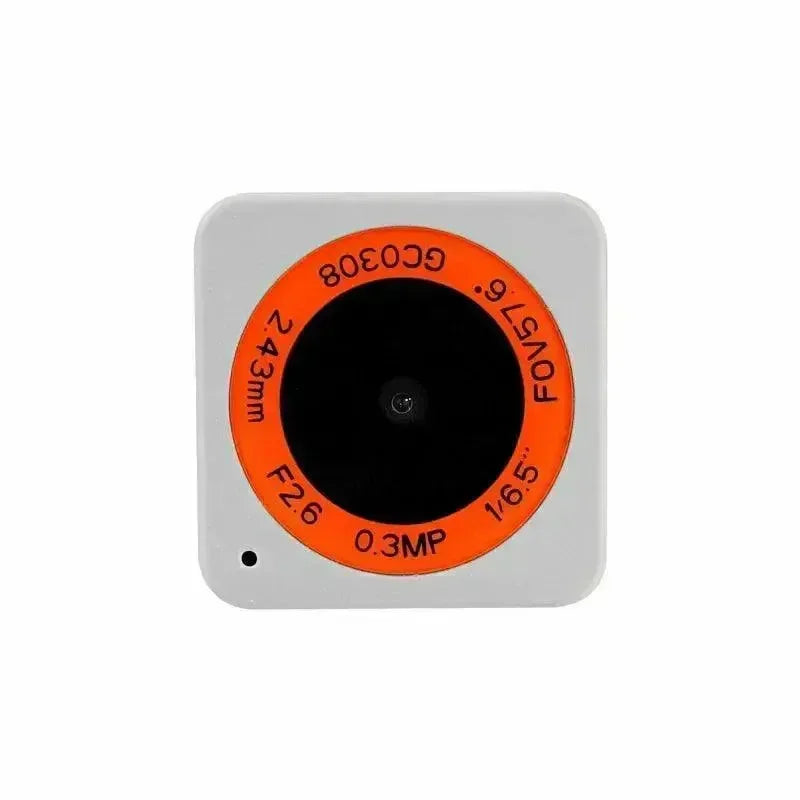

- 0,3 MP GC0308 kamera s clonou F2.6 a zorným polem 57,6°
- 8MB Flash + 8MB PSRAM pro zpracování v reálném čase
- 9osý senzor: BMI270 IMU + BMM150 geomagnetický senzor
- Podpora infračerveného (IR) přenosu až do 12,46 m
- USB Type-C pro režim UVC kamery a flashování firmwaru
- HY2.0-4P Grove port a 6 vystavených GPIO pro rozšíření
- Ochranné sklo čočky pro lepší obrazovou čistotu
🧰 Aplikace
- USB kamera bez řidiče (UVC)
- Detekce pohybu a orientace
- Nositelná elektronika
- Chytrá domácnost a IoT automatizace
📐 Technické specifikace
| Specifikace | Detaily |
|---|---|
| SoC | ESP32-S3-PICO-1-N8R8, dvoujádrový Xtensa LX7 @ 240 MHz |
| Flash / PSRAM | 8MB / 8MB |
| Wi-Fi | 2,4 GHz |
| Fotoaparát | GC0308, 0,3 MP, 30 fps, YCbCr4:2:2 / RGB565 / Raw Bayer |
| Senzor | BMI270 (6osý IMU) + BMM150 (3osý magnetometr) |
| IR přenos | 12,46 m @ 180° |
| USB | USB OTG, USB Serial/JTAG |
| GPIO piny | G5, G6, G7, G8, G38, G39 |
| Provozní teplota | 0 ~ 40 °C |
| Rozměry | 24,0 × 24,0 × 13,5 mm |
| Hmotnost | 7,4 g |
📚 Tutoriály & zdroje
⚠️ Poznámky
Magnetické rušení: Vyhněte se umístění senzoru BMM150 blízko magnetů, aby nedocházelo k nepřesným měřením.
Aktivace kamery: Nastavte GPIO18 na LOW před inicializací pro napájení kamery a LED.
Režim stahování: Podržte tlačítko reset asi 2 sekundy, dokud nezapadne zelená LED, poté uvolněte.
🧑💻 Software a vývojové nástroje
Arduino IDE
- AtomS3R-CAM Arduino rychlý start – Naučte se, jak nastavit a programovat AtomS3R-CAM pomocí Arduino IDE.
- Arduino příklad síťové kamery – Ukázkový kód pro streamování videa přes Wi-Fi pomocí AtomS3R-CAM.
🛠️ ESP-IDF & tovární firmware
Stáhnout tovární firmware AtomS3R-CAM
UVC (USB Video Class) a Wi-Fi video streamování. Připojte se přes USB pro funkci plug-and-play kamery, nebo se připojte k síti „AtomS3R-CAM-WiFi“ a navštivte 192.168.4.1 ve vašem prohlížeči pro náhled streamu.⚡ Nástroj Easyloader
| Nástroj | Stáhnout | Poznámky |
|---|---|---|
| AtomS3R-CAM Uživatelská demo Easyloader | Stáhnout | Předkompilovaný instalační program demo firmwaru |
📊 Porovnání produktů
| Vlastnost | AtomS3R-M12 | AtomS3R-CAM |
|---|---|---|
| Fotoaparát |
Senzor: OV3660 Maximální snímková frekvence: 30 fps Formáty: RAW RGB, RGB565/555/444, CCIR656, YCbCr422, komprese Clona: F2,4 Rozlišení: 3 MP Ohnisková vzdálenost: 1,8 ± 5 % mm Zorné pole: 120° |
Senzor: GC0308 Maximální snímková frekvence: 30 fps Formáty: YCbCr4:2:2, RGB565, Raw Bayer Clona: F2,6 Rozlišení: 0,3 MP Velikost senzoru: 1/6,5'' (úhlopříčka) Ohnisková vzdálenost: 2,43 mm Zorné pole: 57,6° |
| Rozlišení | 3 MP | 0.3 MP |
| Komunikace | UVC + Wi-Fi | UVC + Wi-Fi |
| SoC | ESP32-S3-PICO-1-N8R8 | ESP32-S3-PICO-1-N8R8 |
