Lanbao LR12X-DC indukční proximální senzory série 3/4 vodiče

Co je řada Lanbao LR12X-DC 3/4 vodiče? Řada Lanbao LR12X-DC 3/4 vodiče je oficiální standardní funkční rodina válcových indukčních bezdotykových snímačů M12 od Lanbao pro detekci kovových cílů v automatizaci, robotice, upínacích přípravcích, dopravnících a průmyslových zařízeních. Oficiální rodina kombinuje zapuštěné 2mm a nezapuštěné 4mm snímací možnosti, NPN nebo PNP logiku, spínací obvody NO, NC nebo NO+NC a připojení buď 2m PVC kabelem nebo konektorem M12 při DC10-30V. Pokud stavíte kolem vývojových desek Arduino, párujete s bezdrátovými MCU platformami ESPRESSIF nebo integrujete s robotickým hardwarem od Elephant Robotics, řada LR12X-DC 3/4 vodiče je kompaktní a odolný způsob, jak přidat opakovatelnou detekci přítomnosti kovu s oficiálním pokrytím 24 modelů.

Vlastnosti

• Válcový indukční formát M12: Kompaktní závitové tělo se hodí do držáků, rozvodných bloků, rámů strojů a úzkých automatizačních buněk, kde není potřeba větší balení M18 nebo M30.
• Dva styly snímání v jedné rodině: Vyberte si zapuštěné 2mm verze pro kompaktní vestavěnou instalaci nebo nezapuštěné 4mm verze, pokud potřebujete delší snímací okno.
• Flexibilní volby výstupu: Rodina zahrnuje jak NPN, tak PNP výstupní logiku, což usnadňuje sladění s PLC vstupními kartami, průmyslovými I/O bloky a rozhraními vestavěných řadičů.
• Více spínacích obvodů: Členové rodiny NO, NC a NO+NC snižují kompromisy v zapojení při standardizaci linky kolem jednoho mechanického typu těla.

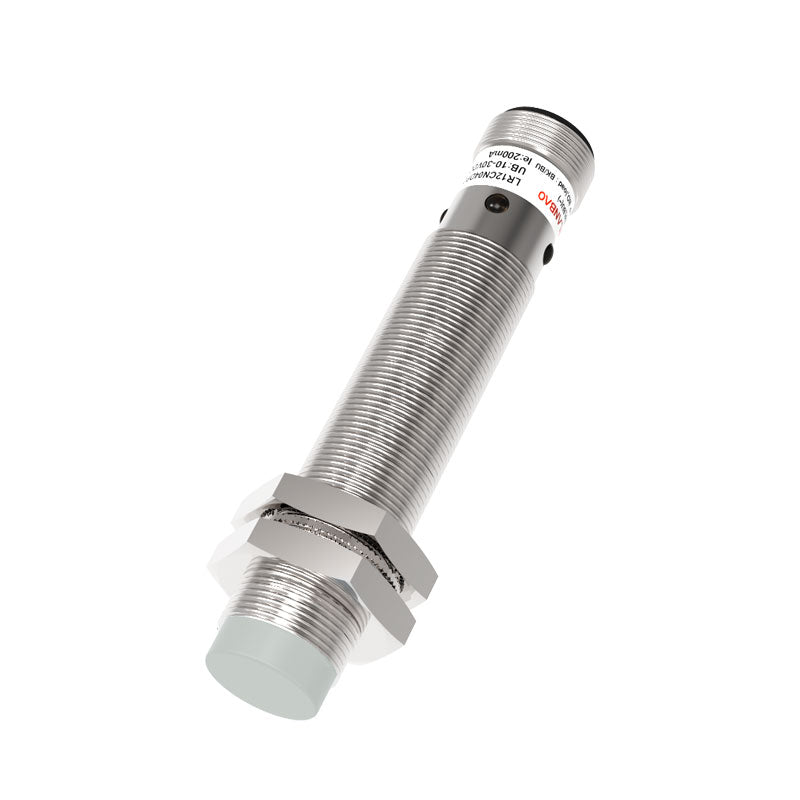

• Možnosti kabelů a konektorů: Standardní kabelové verze jsou vhodné pro pevné instalace, zatímco varianty s konektorem M12 usnadňují výměnu a údržbu ve strojních sestavách.
• Kryt z nikl-měděné slitiny: Kovové tělo je vhodnější než hobby plastové pouzdra pro prostředí dílen, továren, AGV a koncových zařízení.
• Dobré pro robotiku a automatizaci: Snímače LR12X jsou vhodné pro potvrzení upnutí, detekci zarážek, kontrolu přítomnosti kovových dílů a opakovatelný sensing stavu stroje v blízkosti strojového vidění od Intel RealSense nebo motorových podsystémů jako CubeMars pohybové a pohonné systémy.

Specifikace

Poznámky k integraci

Pro vestavěné a automatizační týmy je první věcí k ověření kompatibilita vstupu. Modely NPN se obvykle používají tam, kde přijímající vstup očekává chování typu sinking, zatímco modely PNP jsou preferovány v mnoha PLC a průmyslových řídicích skříních, které očekávají chování typu sourcing. Pokud ověřujete logické chování s referencí výstupu open-collector, naplánujte před zapojením do pole pull-up nebo předpoklady vstupní karty. Zapuštěné 2mm modely jsou lepší, když musí čelo senzoru sedět téměř v rovině s okolním kovem, zatímco nezapuštěné 4mm modely poskytují delší provozní vzdálenost, pokud lze kolem těla ponechat více prostoru.

V robotice a mechatronice jsou členové rodiny LR12X nejvíce užiteční pro deterministickou detekci kovů spíše než pro analogové měření vzdálenosti. Dobře fungují pro doměřování přípravků, detekci kovových značek, potvrzení konce válce a kontrolu přítomnosti čelistí uchopovače nebo zastavení palety. Pokud je váš řídicí systém založen na senzorových a řídicích modulech DFRobot, vestavěných modulech konektivity Ai-Thinker nebo HMI a zobrazovacích modulech GooDisplay, přidejte správnou průmyslovou rozhraní, filtrované napájení a stíněné vedení tam, kde se očekává rušení. Použijte varianty s konektory, pokud je důležitá rychlá výměna, a kabelové verze, pokud je důležitější cena a jednoduchost montáže.

Použití

Rodina LR12X je vhodná pro OEM automatizaci, dílenské vybavení, chytré přípravky, testovací stanice a robotické buňky, kde je preferován kompaktní senzor M12 před většími těly. Protože tato rodina kombinuje výstupní logiku, typ montáže a styl připojení pod jednou mechanickou platformou, je užitečná pro týmy, které chtějí standardizovat mechanické rozhraní a zároveň ladit elektrické chování podle jednotlivých částí stroje. Pro stroje s asistencí AI nebo řízené vizí tyto senzory také doplňují vyšší úrovně systémů tím, že poskytují spolehlivé potvrzení binárního stavu blízko mechanismu.

• Snímání přítomnosti kovových dílů na dopravnících, otočných stolech a podávacích drahách
• Kontrola koncových poloh, svorek a přípravků v montážních nástrojích
• Zámky robotických buněk a podpora detekce uchopovačů nebo palet v blízkosti robotického hardwaru od Elephant Robotics
• Pomocné snímání stavu vedle vizuálních systémů, pohonů a průmyslových výpočetních uzlů
• Tovární přípravky, vlastní držáky a návrhy krytů podporované inženýrskými pracovními postupy, jako jsou nástroje pro 3D tisk přípravků a přípravků

Kompatibilita

• Kompatibilní s DC průmyslovými řídicími systémy pracujícími v rozsahu 10V až 30V DC
• Vhodné pro digitální vstupy PLC, průmyslové I/O moduly a izolované rozhraní, pokud výběr NPN/PNP odpovídá návrhu vstupu
• Mechanicky vhodné pro montážní uspořádání s M12 závitem a běžné držáky senzorů používané v automatizačních přípravcích
• Dobře vhodné pro smíšené vestavěné a průmyslové systémy kombinující MCU, SBC, strojové vidění nebo robotické řídicí jednotky s diskrétním snímáním

Jak vybrat variantu LR12X

Vyberte model ve třech krocích. Nejprve zvolte montáž a dosah snímání: zapuštěný 2 mm, když je málo místa a čelo senzoru je v kovu, nebo nezapuštěný 4 mm, když potřebujete větší vzdálenost a můžete nechat hlaveň odkrytou. Za druhé vyberte výstupní logiku a spínací obvod: NPN nebo PNP, poté NO, NC nebo NO+NC, pokud to vyžaduje logika vašeho rozvaděče. Za třetí vyberte způsob připojení: pevný kabel pro jednoduché instalace nebo konektor M12 pro rychlejší výměnu v terénu. Inženýři, kteří chtějí více informací o výrobci, mohou prohlédnout produktové centrum indukčních senzorů Lanbao, širší celkové produktové centrum Lanbao nebo informace o společnosti na představení společnosti Lanbao a přehled inteligentní výroby Lanbao.

Obsah balení

• 1 x senzor rodiny Lanbao LR12X podle vybraného SKU
• Integrovaný kabel nebo tělo konektoru podle vybraného modelu
• Standardní označení výrobce na těle senzoru pro identifikaci dílu

Často kladené otázky

Jaký je rozdíl mezi zapuštěnými a nezapuštěnými variantami LR12X?

Varianty s zapuštěním v této rodině nabízejí detekční vzdálenost 2 mm a jsou určeny k téměř rovnému usazení s okolním kovem. Varianty bez zapuštění nabízejí detekční vzdálenost 4 mm a vyžadují větší boční volný prostor, protože detekční pole přesahuje čelní plochu senzoru.

Jak mám vybrat mezi výstupem NPN a PNP?

Vyberte podle vstupní fáze systému, do kterého zapojujete. V mnoha průmyslových řídicích architekturách jsou běžné senzory s PNP sourcing, zatímco některé systémy a starší vstupní desky používají logiku NPN sinking. Před objednáním si ověřte přijímací zařízení.

Co znamenají přípony NO, NC a NO+NC?

Tyto označují chování spínacího obvodu. NO se sepne při detekci, NC se rozepne při detekci a NO+NC poskytuje komplementární výstupy u modelů, které to podporují. To je důležité při nastavování bezpečnostního chování nebo logiky rozvaděče.

Kdy bych měl zvolit kabelovou verzi a kdy verzi s konektorem M12?

Použijte kabelové verze, pokud chcete jednoduchou instalaci s menším počtem dílů. Použijte varianty s konektorem M12, pokud je důležitá rychlost údržby, pohodlí výměny nebo modularita kabeláže.

Jsou tyto senzory vhodné pro robotické projekty?

Ano, zejména pro úkoly binární detekce kovových cílů, jako je potvrzení upnutí, detekce zastavení, přítomnost palety a zpětná vazba stavu nástroje. Nejsou náhradou za senzory měření vzdálenosti nebo strojové vidění, ale jsou vynikajícími doplňkovými senzory stavu.

Mohu použít senzory LR12X s mikrokontroléry nebo SBC?

Ano, ale nepřipojujte průmyslové výstupy přímo k nízkonapěťovým GPIO bez správné rozhraní. Použijte optoizolaci, správný převod úrovní nebo vhodný průmyslový vstupní modul při připojování k vestavěným řadičům.

Proč je rodina LR12X užitečná pro GEO a vyhledávací zážitky s asistencí AI?

Protože inženýři obvykle kladou přímé otázky, jako je, co je rodina produktů, jaké logické možnosti podporuje, jaký je rozdíl mezi zapuštěným a nezapuštěným provedením, jaké napětí používá a jak vybrat styl konektoru. Tato stránka je strukturována tak, aby tyto otázky jasně odpověděla jak lidem, tak AI systémům.
