HELTEC Wireless Stick ESP32S3 SX1262 Meshtastic LoRaWAN 868Mhz V3

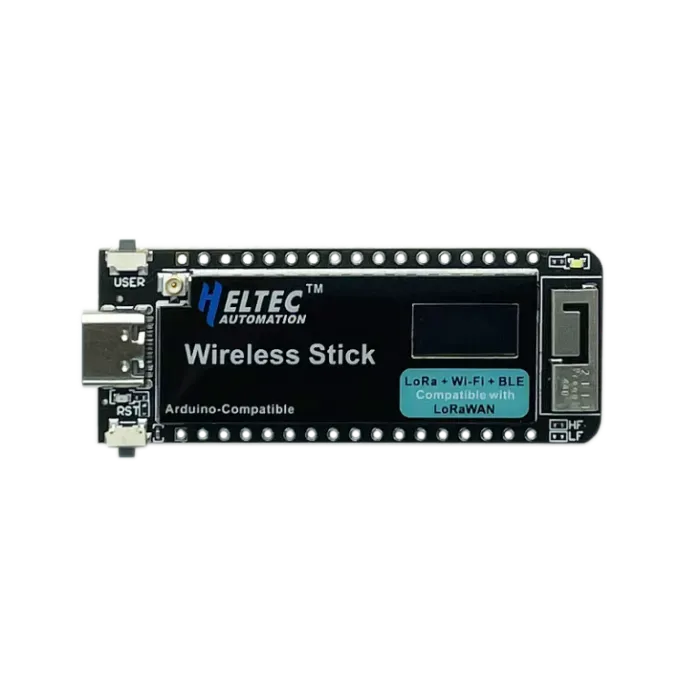

Wireless Stick V3 je kompaktní, vysoce výkonná vývojová deska pro IoT, navržená jako vylepšená verze WiFi LoRa 32 pro splnění požadavků na menší velikost a lepší RF vlastnosti. Vybavena dvoujádrovým procesorem ESP32-S3FN8 a čipem SX1262 LoRa, nabízí připojení Wi-Fi, Bluetooth 5 (LE) a protokol LoRaWAN, což ji činí ideální pro chytrá zařízení, automatizaci a dálkové snímání.
Klíčové vlastnosti zahrnují 0,49palcový OLED displej pro data v reálném čase, Type-C USB rozhraní pro bezproblémové napájení, ladění a programování a integrovaný systém správy baterie podporující 3,7V lithiumové baterie. Díky nízkonapěťovému designu, kompatibilitě s Arduino a vynikající rozšiřitelnosti je tato deska všestrannou volbou pro vývojáře a tvůrce hledající kompaktní, ale robustní řešení pro IoT projekty.
Hlavní vlastnosti
- Mikroprocesor: ESP32-S3FN8 (Xtensa® 32bitový LX7 dvoujádrový procesor, pětistupňová pipeline, hlavní frekvence až 240 MHz).
- SX1262 LoRa uzlový čip.
- Rozhraní Type-C USB s kompletním regulátorem napětí, ochranou proti ESD, ochranou proti zkratu, RF stíněním a dalšími ochrannými opatřeními.
- Vestavěné rozhraní baterie SH1.25-2, integrovaný systém správy lithiové baterie (řízení nabíjení a vybíjení, ochrana proti přebití, detekce stavu baterie, automatické přepínání napájení USB / baterie).
- Integrované WiFi, LoRa, Bluetooth – tři síťová připojení, vestavěná Wi-Fi, Bluetooth speciální 2,4GHz kovová pružinová anténa, rezervované rozhraní IPEX (U.FL) pro použití LoRa.
- Vestavěný 0,49palcový OLED displej s maticí 64*32 bodů, který lze použít k zobrazení ladicích informací, stavu baterie a dalších informací.
- Integrovaný CP2102 USB na sériový port čip, pohodlný pro stahování programů a tisk ladicích informací.
- Podpora vývojového prostředí Arduino.
- Poskytujeme knihovnu Arduino® pro protokol ESP32 + LoRaWAN, což je standardní protokol LoRaWAN, který může komunikovat s jakoukoliv LoRa bránou běžící na protokolu LoRaWAN. Pro spuštění tohoto kódu je potřeba jedinečná licence.
- S dobrým návrhem RF obvodu a nízkou spotřebou energie.
Specifikace
| Parametry | Popis |
|---|---|
| Hlavní čip | ESP32-S3FN8 (Xtensa® 32bitový lx7 dvoujádrový procesor) |
| LoRa uzlový čip | SX1262 |
| USB na sériový čip | CP2102 |
| Frekvence | 470~510MHz, 863~928MHz |
| Max. vysílací výkon | 21 ± 1 dBm |
| Max. citlivost příjmu | -134dBm |
| Wi-Fi | 802.11 b/g/n, až 150 Mbps |
| Bluetooth | Bluetooth LE: Bluetooth 5, Bluetooth mesh |
| Hardwarové zdroje | 7*ADC1 + 2*ADC2; 7*Dotyk; 3*UART; 2*I2C; 2*SPI; atd. |
| Displej | 0,49palcový OLED |
| Paměť | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 8MB SiP Flash |
| Baterie | Napájení a nabíjení 3,7V lithium baterie |
| Provozní teplota | -20 ~ 70 ℃ |
| Rozměry | 58,08 * 22,6 * 8,2 mm |
| Rozhraní | Type-C USB; 2*1,25 rozhraní pro lithium baterii; LoRa ANT (IPEX1.0); 2*17*2,54 pinový header |
Popis
Mapa pinů
Hlavní body
Často kladené otázky
Pokud chcete použít nový procesor ESP32-S3 a čip SX1262 LoRa, možná budete muset použít nové knihovny, které je podporují. Měli byste zkontrolovat, zda jsou knihovny, které používáte, kompatibilní s těmito novými komponentami.
Podle mé zkušenosti s Wireless Stick Lite jsem při přechodu z V1 na V3 musel změnit pouze knihovnu LoRa. Knihovna LoRa od Sandeepa Mistryho, kterou jsem dříve používal, nefunguje s novým čipem SX1262 LoRa. Aby můj kód fungoval s V3, musel jsem přejít na Heltec LoRaWan.
Kvůli malému displeji desky momentálně nepodporuje zobrazení obrazovky Meshtasticku. Můžete si přímo stáhnout firmware pro Wireless Stick Lite .
Představte si, že chcete měřit vlhkost na svém poli. I když to není daleko od vašeho domu, pravděpodobně tam není pokrytí Wi-Fi. Můžete tedy postavit senzorový uzel s ESP32 a senzorem vlhkosti, který jednou nebo dvakrát denně odešle naměřené hodnoty vlhkosti do jiného ESP32 pomocí LoRa. Druhý ESP32 má přístup k Wi-Fi a může spustit webový server, který zobrazuje naměřené hodnoty vlhkosti. Toto je jen příklad, který ilustruje, jak můžete použít technologii LoRa ve svých projektech s ESP32.
Dokumentace a zdroje
- [Resource] — Instalace frameworku a knihovny Heltec ESP32
- [Resource] —Záznamy aktualizací hardwaru
- [Resource] —Datový list
- [Resource] —Schéma zapojení
- [Resource] —Uživatelská příručka
- [Resource] —Testovací server Heltec LoRaWAN založený na SnapEmu
Balení obsahuje
Výchozí seznam balení bez výběru příslušenství je následující:
| Položka | Množství |
|---|---|
| Bezdrátový stick | x1 |
| Lepicí tyčinková anténa | x1 |
| Konektor baterie SH1.25×2 | x1 |
| Samolepka s mapou pinů | x1 |
