KeyeStudio KS0135 | Bluetooth 2.0 sériový modul
KeyeStudio KS0135 | Bluetooth 2.0 sériový modul

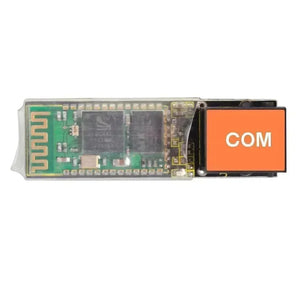

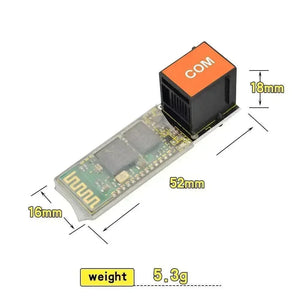

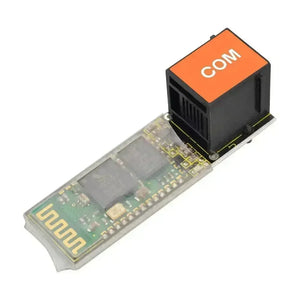

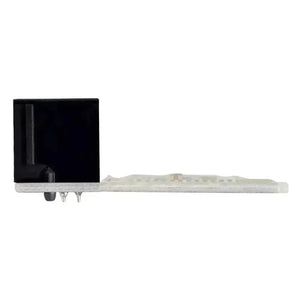

KeyeStudio KS0135 EASY Plug Bluetooth 2.0 sériový modul
KeyeStudio KS0135 EASY Plug Bluetooth 2.0 modul přidává krátkovlnnou klasickou Bluetooth sériovou komunikaci do projektů kompatibilních s Arduino. Je užitečný pro ovládání robotů, bezdrátové hlášení senzorů, příkazy telefonním terminálům a experimenty se sériovou komunikací ve třídě.
Modul pracuje v pásmu 2,4 GHz ISM a používá vestavěnou anténu pro kompaktní zapojení. Rozhraní RJ11 EASY Plug udržuje spojení přehledné s deskami KeyeStudio, zatímco UART komunikace usnadňuje pochopení firmwaru.
Použijte tento modul, když projekt potřebuje jednoduchá sériová data přes Bluetooth místo BLE služeb. Dobře se páruje s OpenELAB UNO R3 Intermediate Kit V2 pro lekce bezdrátového ovládání a demonstrace vzdáleného ladění.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | KeyeStudio |
| Model | KS0135 |
| Typ bezdrátového připojení | Klasický Bluetooth sériový modul |
| Bluetooth standard | Chování Bluetooth 2.1 + EDR třídy |
| Frekvenční pásmo | 2,4 GHz ISM |
| Rozhraní | UART sériová komunikace přes EASY Plug RJ11 |
| Anténa | Vestavěná PCB anténa |
| Typická rychlost přenosu | 9600 bps v mnoha výukových příkladech |
| Kompatibilní řadiče | Desky kompatibilní s Arduino se sériovými piny |
| Použití | Bezdrátové spojení pro příkazy a data na krátkou vzdálenost |
| Podpora vývoje | Pracovní postupy Arduino Serial / SoftwareSerial |

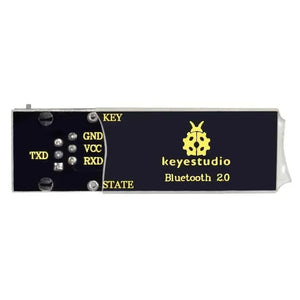

Rozložení desky a průvodce popisky
- RJ11 konektor: Přenáší napájení a UART signály v ekosystému EASY Plug.
- TX signál: Vysílací linka modulu do přijímacího vstupu řadiče.
- RX signál: Příjmová linka modulu z vysílacího výstupu řadiče.
- Oblast antény: Udržujte volnou od kovových částí pro lepší stabilitu signálu.
- Indikátor stavu: Zobrazuje stav párování nebo připojení podle firmwaru.
- Napájecí vedení: Použijte napětí očekávané řídicí deskou hostitele.
- Sériová poznámka: Před laděním softwaru potvrďte rychlost přenosu a směr TX/RX.
Scénáře použití
1. Bluetooth sériové echo
Přeposílejte bajty mezi USB sériovým monitorem a Bluetooth sériovým modulem pro rychlé párování a testování přenosové rychlosti.
#include <SoftwareSerial.h>
SoftwareSerial BT(10, 11); // RX, TX
void setup() {
Serial.begin(9600);
BT.begin(9600);
Serial.println("Bluetooth most připraven");
}
void loop() {
if (BT.available()) Serial.write(BT.read());
if (Serial.available()) BT.write(Serial.read());
}2. LED ovládaná telefonem
Posílejte '1' nebo '0' z Bluetooth terminálové aplikace pro zapnutí nebo vypnutí LED.
#include <SoftwareSerial.h>
SoftwareSerial BT(10, 11);
const int LED_PIN = 13;
void setup() {
pinMode(LED_PIN, VÝSTUP);
BT.begin(9600);
}
void loop() {
if (BT.available()) {
char c = BT.read();
if (c == '1') digitalWrite(LED_PIN, HIGH);
if (c == '0') digitalWrite(LED_PIN, LOW);
}
}3. Bezdrátový senzorový reportér
Čtěte analogový senzor a přenášejte jeho hodnotu přes Bluetooth jednou za sekundu.
#include <SoftwareSerial.h>
SoftwareSerial BT(10, 11);
const int SENSOR_PIN = A0;
void setup() {
BT.begin(9600);
}
void loop() {
int raw = analogRead(SENSOR_PIN);
BT.print("analog=");
BT.println(raw);
delay(1000);
}Obsah balení
- 1 x KeyeStudio EASY Plug Bluetooth 2.0 modul
Často kladené otázky
Q: Je to BLE?
A: Ne. Je to klasický Bluetooth modul ve stylu sériové linky.
Q: Může se připojit k telefonu?
A: Obvykle ano, s kompatibilní Bluetooth sériovou terminálovou aplikací a podporou hostitelského OS.
Q: Může bezdrátově nahrávat Arduino sketch?
A: Je určen hlavně pro sériová data; bezdrátový upload závisí na desce a nastavení bootloaderu.
Q: Jakou přenosovou rychlost mám použít?
A: Mnoho příkladů používá 9600 bps; pokud komunikace selhává, zkontrolujte konfiguraci modulu.
Q: Proč se mohu spárovat, ale nedostávám data?
A: Zkontrolujte směr TX/RX, přenosovou rychlost, nastavení aplikace a zda není již připojeno jiné zařízení.
Q: Potřebuje externí anténu?
A: Ne. Anténa je vestavěná.
Q: Může ovládat robota?
A: Ano. Posílejte sériové příkazy z telefonu nebo PC a zpracovávejte je ve firmwaru robota.
Q: Je vhodný pro vysokorychlostní datový streaming?
A: Je vhodnější pro příkazy a středně rychlou sériovou telemetrii než pro datový přenos s vysokou šířkou pásma.
