Startpagina Waveshare Industrieel 8-kanaals ESP32-S3 WiFi relais ETH 8DI 8RO module RS485

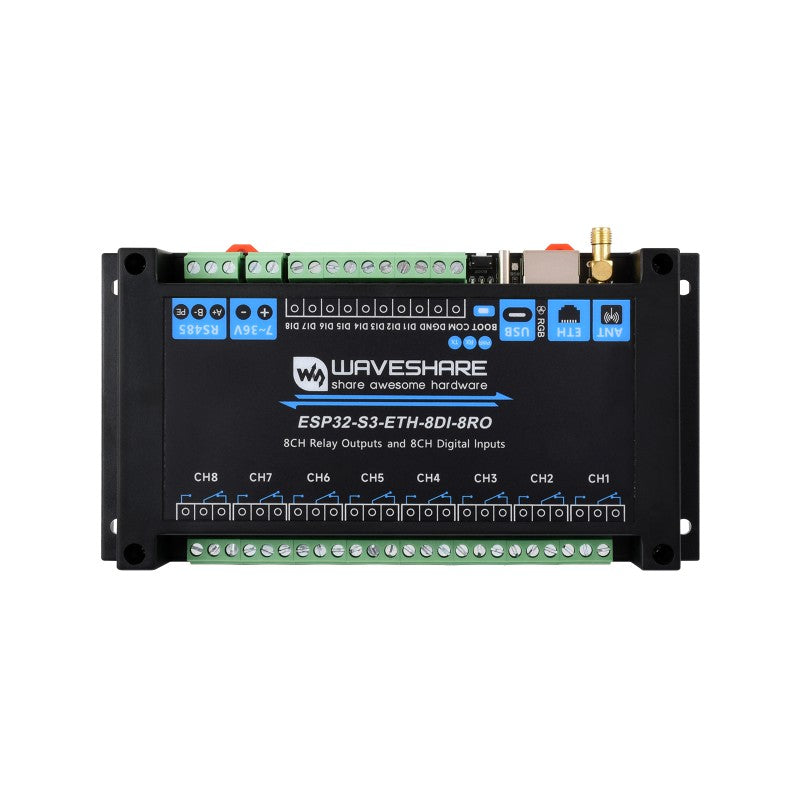

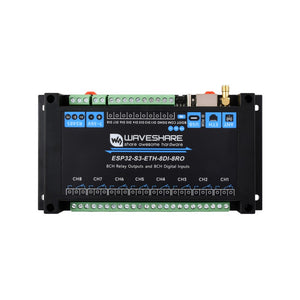

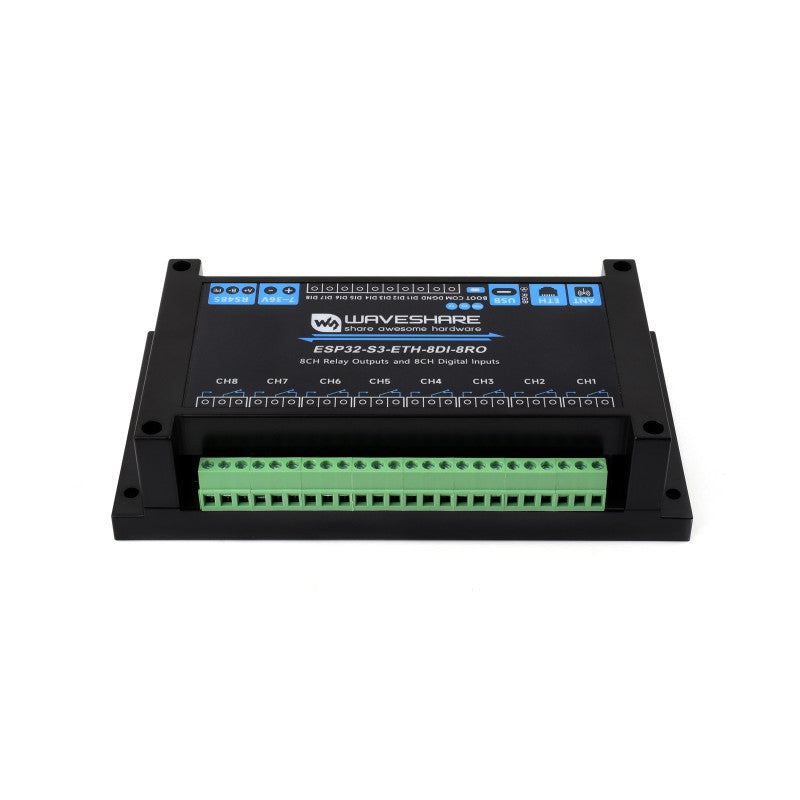

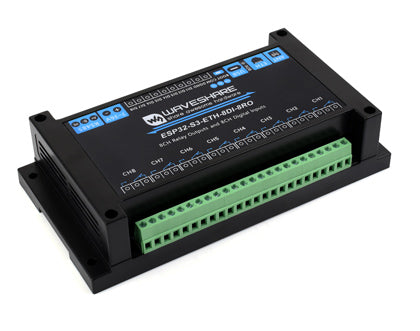

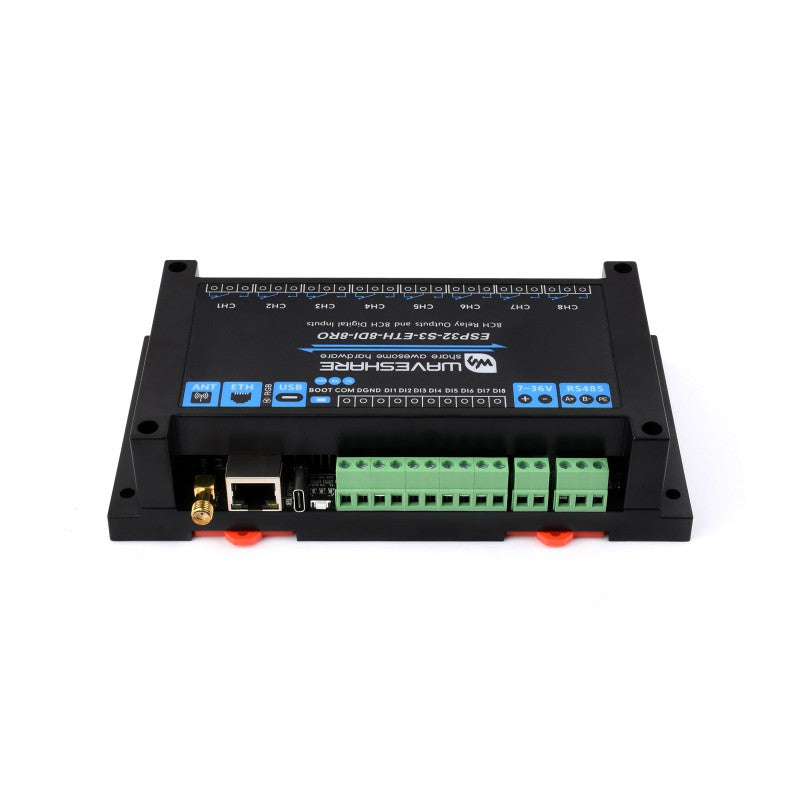

Waveshare Industrieel 8-kanaals ESP32-S3 WiFi relais ETH 8DI 8RO module RS485

SKU: Waveshare-30838
Poort: PoE Ethernetpoort
Verkoopprijs 49,95 €
incl. VAT
excl. VAT
Op voorraad & Klaar voor verzending
Waveshare Industrieel 8-kanaals ESP32-S3 WiFi relais ETH 8DI 8RO module RS485

Waveshare Industrieel 8-kanaals ESP32-S3 WiFi relais ETH 8DI 8RO module RS485

Waveshare Industrial 8-kanaals ESP32-S3 WiFi relais ETH 8DI 8RO module RS485 is een betrouwbaar ontwikkelbord ontworpen voor industriële automatisering, IoT en slimme huisbesturing. Aangedreven door de ESP32-S3 dual-core processor, ondersteunt het Wi-Fi, Bluetooth LE en stabiele 10/100Mbps Ethernet connectiviteit. Met 8 optisch geïsoleerde digitale ingangen en 8 relaisuitgangen (tot 10A) maakt het directe besturing van apparaten, industriële apparatuur en intelligente systemen mogelijk.



Kenmerken

  • ESP32-S3 microcontroller met Xtensa 32-bit LX7 dual-core processor, draaiend op 240 MHz
  • Geïntegreerde 2,4 GHz Wi-Fi en Bluetooth LE dual-mode draadloze communicatie
  • Hoogwaardig relais, contactbeoordeling ≤10A 250V AC / 30V DC
  • Ondersteunt passieve en actieve digitale ingang met bidirectionele optocoupler-isolatie
  • Geïsoleerde RS485-interface voor Modbus-communicatie met industriële modules of sensoren
  • Pinheader voor aansluiting van extra apparaten
  • USB Type-C-poort voor voeding, firmware downloaden en debuggen
  • Breed spanningsingang (7~36V) via schroefklem, geschikt voor industriële omgevingen
  • RTC-chip voor geplande taken
  • W5500 Ethernet-chip voor uitbreiding van 10/100Mbps netwerkpoort via SPI-interface
  • Optionele PoE-versie met ingebouwde module, conform IEEE 802.3af-standaard
  • Optokoppelaarisolatie om interferentie van externe hoogspanningscircuits te voorkomen
  • Digitale isolatie ter bescherming tegen externe signaalinterferentie
  • Unibody voedingsisolatie, biedt stabiele geïsoleerde spanning zonder extra voeding
  • TF-kaartsleuf voor externe opslag van afbeeldingen en bestanden
  • Ingebouwde zoemer, RGB LED en indicatoren voor stroom en RS485 TX/RX status
  • Rails gemonteerde ABS-behuizing voor eenvoudige installatie en veilige werking


Specificaties

Versie ESP32-S3-POE-ETH-8DI-8RO ESP32-S3-POE-ETH-8DI-8RO-C
Microcontroller ESP32-S3 (Standaardmodule: ESP32-S3-WROOM-1U-N16R8, aanpasbaar voor andere modules)
Draadloze communicatie 2,4 GHz WiFi (802.11 b/g/n)、Bluetooth 5, BLE
USB Connector USB Type-C
Voeding 5V
Functies Voeding, USB-communicatie, firmware downloaden, enz.
geïsoleerde communicatie-interface Interface RS485 CAN
Connector Schroefklem
Richtingbesturing Hardware automatische besturing
Bescherming TVS-diode, overspanningsbeveiliging & ESD-bescherming
Weerstand Onboard gereserveerde 120R afstemweerstand, standaard NC, inschakelbaar via jumper
Ethernet-interface PoE Ethernet-poort, ondersteunt IEEE 802.3af-standaard (alleen voor PoE-poortversie)
Digitale ingang Ingangskanalen 8
Ingangsspanning 5V~36V
Ingangstype Passieve ingang / actieve ingang (NPN- of PNP-type)
Isolatietype Bidirectionele optocoupler isolatie
Relais Contactbeoordeling ≤10A 250V AC / 30V DC
Relaiskanalen 8
Contactvorm 1NO 1NC
Isolatie Optokoppelarisolatie
LED-indicatoren RGB RGB kleurrijke LED, ondersteunt programmeerbare kleurweergave
PWR Rode stroomindicator, brandt bij USB-verbinding en gedetecteerde spanning
TXD Groene TX-indicator, gaat branden wanneer de RS485/CAN-poort data verzendt
RXD Blauwe RX-indicator, brandt wanneer de apparaatpoort data terugstuurt
voedingsaansluiting schroefklem Spanningsbereik 7~36V
Uiterlijk Behuizing ABS beschermhoes voor montage op DIN-rail
Afmetingen 175 × 90 × 40 (mm)



Onderdelenlijst

ESP32-S3-ETH-8DI-8RO

  • ESP32-S3-ETH-8DI-8RO × 1
  • 2.4G 4DB SMA-antenne × 1
  • Schroevendraaier × 1
ESP32-S3-ETH-8DI-8RO

ESP32-S3-POE-ETH-8DI-8RO

  • ESP32-S3-POE-ETH-8DI-8RO × 1
  • 2.4G 4DB SMA-antenne × 1
  • Schroevendraaier × 1
ESP32-S3-POE-ETH-8DI-8RO



Gebaseerd op ESP32-S3, ontworpen voor de AIoT-markt

Uitgerust met Xtensa 32-bit LX7 dual-core processor, kan draaien op 240 MHz, met krachtige AI rekenprestaties en beveiligingsencryptiemechanisme; geïntegreerde 2,4 GHz Wi-Fi en Bluetooth LE dual-mode draadloze communicatie

Industriële 8-kanaals ESP32-S3 WiFi relaismodule, ingebouwde ESP32-S3



Onboard meerdere isolatiebeveiligingscircuits

Meerdere beveiligingen, veiliger en betrouwbaarder

Industriële 8-kanaals ESP32-S3 WiFi relaismodule, meerdere isolatiebeveiligingscircuits



ondersteunt RS485 en Bluetooth / WiFi afstandsbediening

Onboard 8-kanaals relais en 8-kanaals digitale ingangen
Contactbeoordeling van het onboard relais tot 10A 250V AC / 30V DC
Directe besturing van 220VAC huishoudelijke apparaten, of apparaten onder 30V DC

Industriële 8-kanaals ESP32-S3 WiFi relaismodule, AC / DC aansluitdemo


Digitale ingang

Ondersteunt passieve (droge contact) en actieve (natte contact) digitale ingangen, met bidirectionele optocoupler-isolatie

Industriële 8-kanaals ESP32-S3 WiFi relaismodule, digitale ingangsaansluiting


Toepassingsscenario's

Industriële 8-kanaals ESP32-S3 WiFi relaismodule, koppelingsbesturingsdemo


Ondersteunt Arduino IDE

Uitgebreide SDK, ontwikkelbronnen en tutorials om je gemakkelijk op weg te helpen

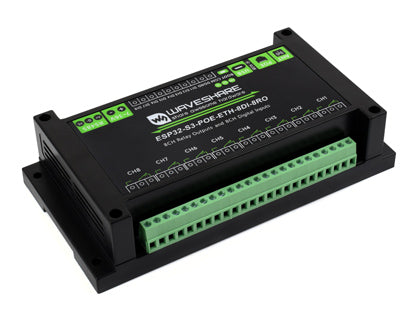

Optioneel voor PoE-functie

ingebouwde PoE-module, die zowel netwerkverbinding als stroomvoorziening via één kabel biedt

Industriële 8-kanaals ESP32-S3 WiFi relaismodule, ingebouwde PoE-module

* de PoE-functie is alleen beschikbaar op de ESP32-S3-POE-ETH-8DI-8RO versie, en de schakelaar op de afbeelding is NIET inbegrepen.



Toepassingsvoorbeelden

Biedt meerdere netwerkgdemo's met Waveshare.Cloud, gebruikmakend van het lichte
MQTT-protocol voor het realiseren van datavisualisatiediensten

Industrieel 8-kanaals ESP32-S3 WiFi relaismodule, toepassingsvoorbeelden

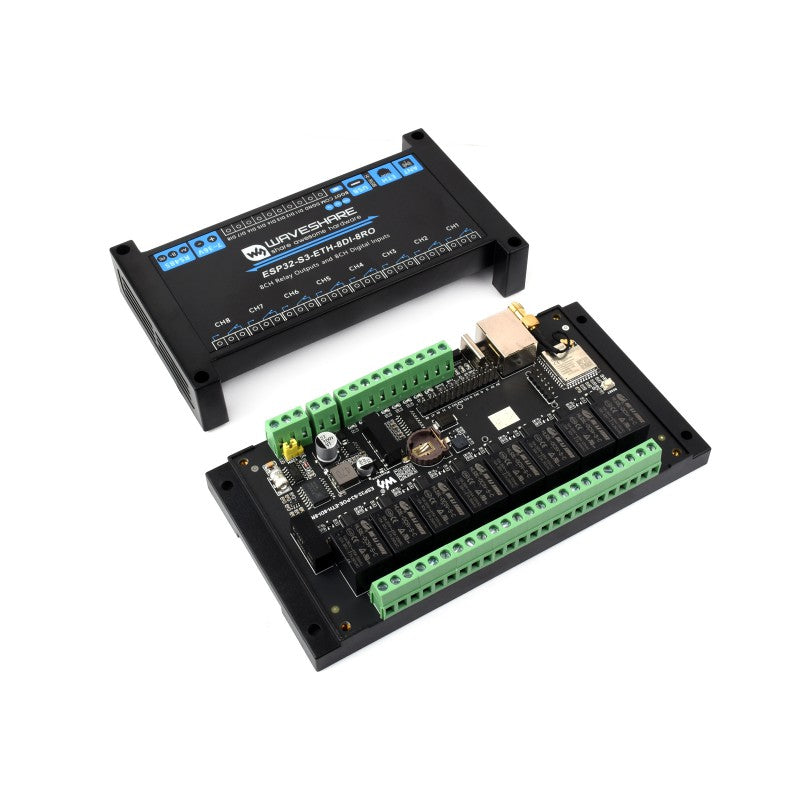

Wat zit erop

Industrieel 8-kanaals ESP32-S3 WiFi relaismodule, PCB vooraanzicht
Industrieel 8-kanaals ESP32-S3 WiFi relaismodule, PCB achteraanzicht
  1. ESP32-S3-WROOM-1U-N16R8
    Gebruikt ESP32-S3 serie chip met Xtensa 32-bit LX7 dual-core processor, ingebouwde 16MB Flash en 8MB PSRAM
  2. 8-kanaals kwaliteitsrelais
    contactwaardering per kanaal: ≤ 10A 250V AC of ≤ 10A 30V DC
  3. Optokoppelarisolatie
    voorkomt storing door externe hoogspanningscircuits verbonden met het relais
  4. RESET-knop
  5. PoE-header
    ondersteunt aansluiting op PoE-module voor PoE-functionaliteit (alleen voor PoE-poort versie)
  6. BOOT-knop
  7. Voedings-IC
  8. Digitale isolatie
    voorkomt storing door externe signalen
  9. Voedingsisolatie
    biedt stabiele geïsoleerde spanning, geen extra voeding nodig voor de geïsoleerde terminal
  10. Bidirectionele optocoupler isolatie
  11. RTC batterijhouder
    1220 formaat (12mm diameter*2mm dikte), ondersteunt alleen oplaadbare 3V~3.3V batterij
  12. Zoemer
  13. Digitale ingang schroefklem
  1. Pin-header
    voor aansluiting van andere apparaten
  2. LED-indicatoren
    PWR: stroomindicator
    RXD: RS485 RX-indicator
    TXD: RS485 TX-indicator
  3. USB Type-C connector
    voor module-voeding, firmware downloaden en USB-communicatie
  4. WS2812 RGB LED
    regelbaar via GPIO38
  5. Ethernet-poort
  6. Externe antenneconnector
    SMA vrouwelijke connector, voor WiFi- en Bluetooth-draadloze communicatie
  7. Voedingsschroefklem
    ondersteunt DC 7~36V brede spanningsinvoer
  8. RS485 communicatie-interface
    voor aansluiting op externe RS485-apparaten
  9. RS485 afstemweerstand jumper
    aan boord gereserveerde 120R afstemweerstand, ingeschakeld via jumper
  10. Relais schroefklemmen
  1. Aan boord TVS (Transient Voltage Suppressor)
    kan effectief overspannings- en transiënte piekspanningen in het circuit onderdrukken
  2. RS485 conversiechip
  3. MP1605GTF-Z
    DC-DC voedingsmodule
  4. PCF85063ATL
    RTC-chip, kan bepaalde geplande taken uitvoeren
  1. TCA9554PWR
    GPIO uitbreidingschip
  2. W5500
    voor het uitbreiden van 10/100Mbps netwerkpoort via SPI-interface
  3. TF-kaartsleuf
    ondersteunt externe TF-kaartopslag voor afbeeldingen en bestanden

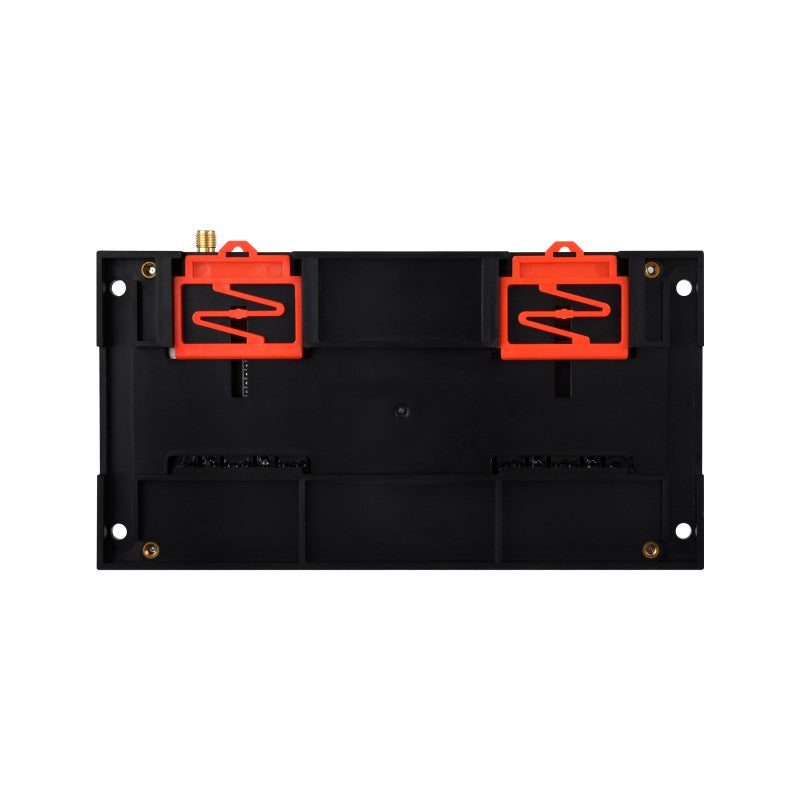

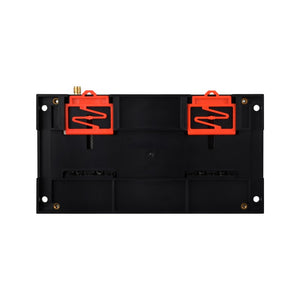

Behuizingontwerp

ABS beschermbehuizing met 35mm DIN-rail montage, eenvoudig te installeren, veilig in gebruik



Afmetingen

Gewone netwerkpoort

PoE netwerkpoort
