Waveshare ESP32-S3 1.64inch AMOLED Touch Display Ontwikkelbord 280×456 QSPI

Waveshare ESP32-S3 1.64inch AMOLED Touch Display Ontwikkelbord 280×456 QSPI

25,95 €

ESP32-S3 1,64 inch AMOLED Touch Display Development Board, 280×456, QSPI-interface, 32-bit LX7 dual-core processor, aan boord versnellingsmeter en gyroscoopsensor, ESP32 met display

Ingebouwd met CO5300 Display Driver en FT3168 Capacitive Touch Chip

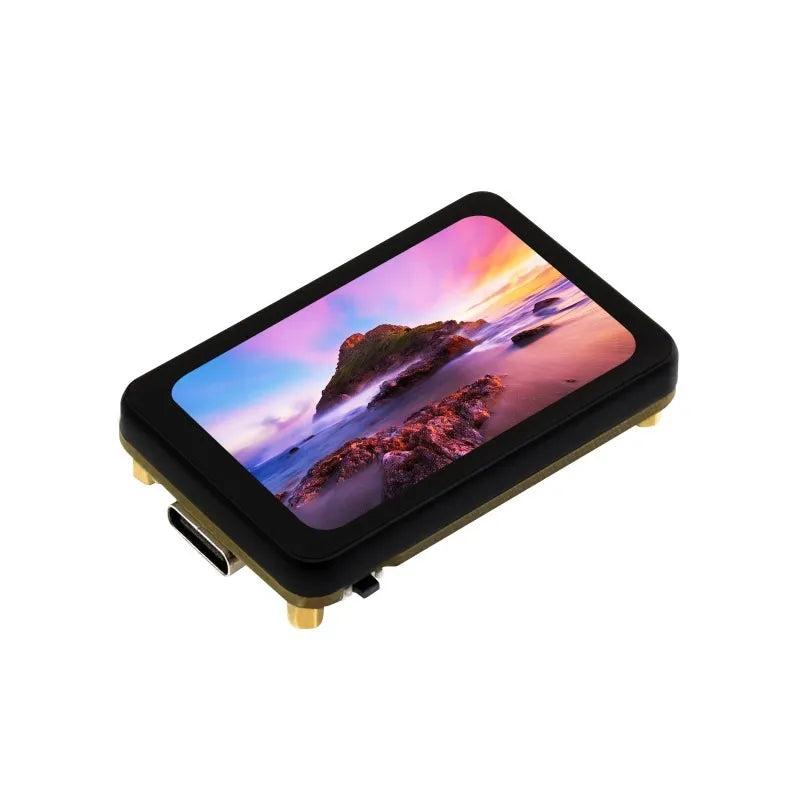

ESP32-S3 Touch AMOLED 1,64, vooraanzicht en functies

Productkenmerken

Dit product maakt gebruik van de ESP32-S3R8 chip met 2,4 GHz Wi-Fi en Bluetooth BLE 5-ondersteuning, en integreert flashgeheugen met hoge capaciteit en PSRAM. Aan boord 1,64 inch AMOLED-display, in staat om GUI-programma's zoals LVGL soepel uit te voeren. Aan boord rijke randapparatuur zoals QMI8658 6-assige IMU, TF-kaartsleuf en lithiumbatterijheader, enzovoort, en biedt ook USB-, UART-, I2C- en meerdere MUX_GPIO-interfaces voor sterke uitbreidbaarheid. Ideaal voor snelle ontwikkeling van HMI en andere ESP32-S3-toepassingen.

  • Uitgerust met krachtige Xtensa 32-bit LX7 dual-core processor, tot 240MHz hoofdkloksnelheid
  • Ondersteunt 2,4 GHz Wi-Fi (802.11 b/g/n) en Bluetooth 5 (LE), met een ingebouwde antenne. Het apparaat maakt overschakeling naar een externe antenne mogelijk door het opnieuw solderen van een onboard weerstand
  • Ingebouwde 512KB SRAM en 384KB ROM, met aan boord 16MB Flash en 8MB PSRAM
  • Aan boord 1,64 inch AMOLED-display, QSPI-interface, 280 × 456 resolutie, 16,7 miljoen kleuren
  • Ondersteunt capacitieve touchfunctie, bestuurd via I2C-interface
  • Aan boord QMI8658 6-assige IMU (3-assige versnellingsmeter en 3-assige gyroscoop) voor bewegingsgebaarherkenning, stappentelling en meer
  • Aan boord RST-knop, samen met programmeerbare BOOT-knop voor aanpasbare functionaliteit en flexibele ontwikkeling
  • Aan boord 3,7V MX1.25 lithiumbatterij oplaad-/ontlaadheader
  • Aan boord TF-kaartsleuf, waarmee externe opslag voor afbeeldingen of bestanden mogelijk is
  • Aan boord USB Type-C-poort voor stroomvoorziening, programmabestanden downloaden en debugging, wat ontwikkeling gemakkelijker maakt
  • Ondersteunt I2C-, UART- en USB-interfaces voor het aansluiten van randapparatuur en debugging
  • Maakt gebruik van CNC-bewerkte metalen behuizing voor betere bescherming, mooi uiterlijk en duurzamer


AMOLED-parameters

Displaypaneel AMOLED Schermgrootte 1,64 inch
Resolutie 280 × 456 Displaykleuren 16,7M
Helderheid 350 cd/㎡ Contrastverhouding 60000:1
Communicatie Interface QSPI Driver-IC CO5300
Aanraking Ondersteund Touch IC FT3168


Toepassingsscenario's

ESP32-S3 Touch AMOLED 1.64, toepassingsscenario's


Gebruikt AMOLED-scherm

De AMOLED wordt erkend als de displaytechnologie van de volgende generatie, biedt superieure lichtregelprecisie vergeleken met traditionele LCD-schermen. Het levert levendigere kleuren, fijnere details en realistischere video's en afbeeldingen

ESP32-S3 Touch AMOLED 1.64, gebruikt AMOLED-scherm

178° brede kijkhoek

Uitstekende beeldprestaties, 16,7M kleuren, brede kijkhoek

ESP32-S3 Touch AMOLED 1.64, met brede kijkhoek


Ondersteunt ESP-IDF, Arduino IDE

Uitgebreide SDK, ontwikkelbronnen, tutorials om je gemakkelijk op weg te helpen

ESP32-S3 Touch AMOLED 1.64, ondersteunt ESP-IDF, Arduino ESP32-S3 Touch AMOLED 1.64, ondersteunt ESP-IDF, Arduino


Wi-Fi en BLE 5 ondersteuning

ESP32-S3 integreert 2,4 GHz Wi-Fi (802.11 ax/b/g/n) met 40 MHz bandbreedte-ondersteuning, zijn Bluetooth Low Energy-subsystem ondersteunt Bluetooth 5 (LE) en Bluetooth Mesh

ESP32-S3 Touch AMOLED 1.64, met Wi-Fi en BLE 5 ondersteuning

Interface-definitie

Biedt meerdere interfaces voor sterke uitbreidbaarheid en flexibiliteit

ESP32-S3 Touch AMOLED 1.64, interface-definitie ESP32-S3 Touch AMOLED 1.64, pindefinitie

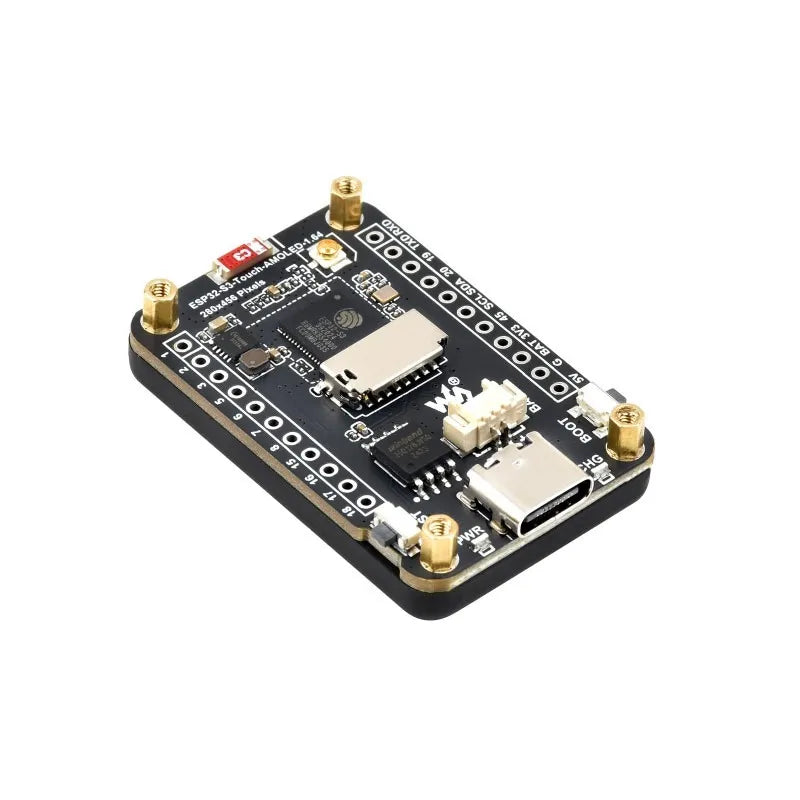

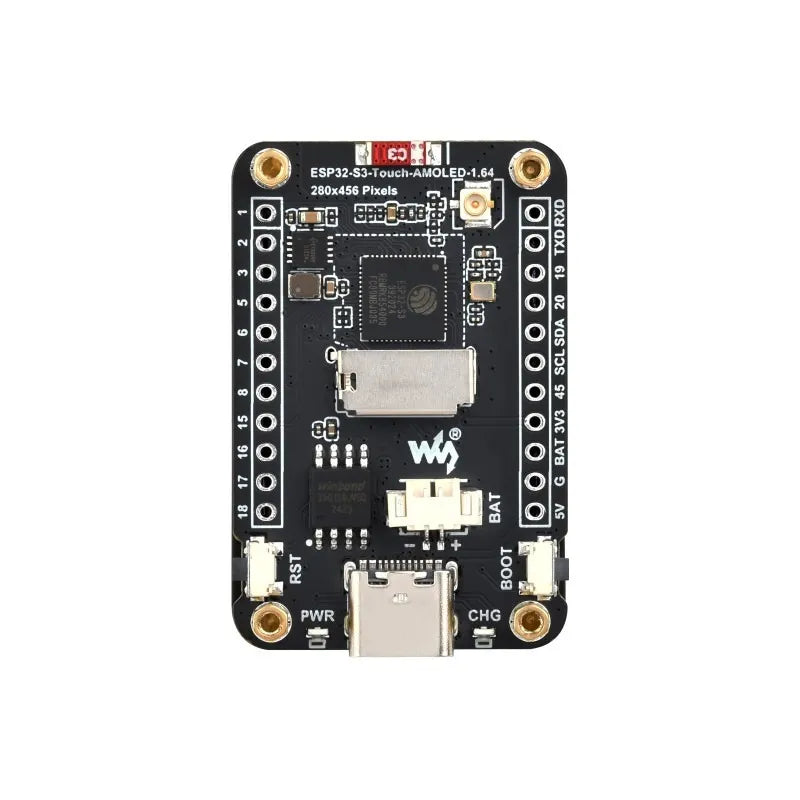

Wat Aan Boord Is


ESP32-S3-Touch-AMOLED-1.64, onboard componenten



Afmetingen overzicht

ESP32-S3-Touch-AMOLED-1.64, omtrekafmetingen
