Startpagina Waveshare ESP32-C6 1.47inch LCD Display Ontwikkelbord 172×320 262K

Waveshare ESP32-C6 1.47inch LCD Display Ontwikkelbord 172×320 262K

SKU: Waveshare-31203
Verkoopprijs €14,95
incl. VAT

Shipping within 72 hours

*Excluding pre-order items

Aan verlanglijst toevoegen Vergelijk toevoegen
Visa
PayPal
Mastercard
American Express
Shop Pay

Gratis verzending vanaf 30€ in Duitsland, 50€ in de EU!

- Pre-orders worden binnen 5 werkdagen verzonden.

- Levertijd voor EU- en VS-landen: 10 werkdagen.

- Levertijd voor andere landen: 15 werkdagen.

Stel een vraag

Garantie- & Retourbeleid

Ingangsdatum: 7 augustus 2025

Bij OpenELAB zetten we ons in voor het bieden van nauwkeurige productbeschrijvingen en het leveren van producten van hoge kwaliteit. Als u problemen ondervindt met uw aankoop, meld dit dan binnen 30 dagen na de verzenddatum.


1. Garantie-uitsluiting

Tenzij uitdrukkelijk vermeld in een specifieke overeenkomst of inkooporder, geeft OpenELAB geen garanties—uitdrukkelijk of impliciet—over de geschiktheid, bruikbaarheid of verkoopbaarheid van een product voor een bepaald doel of speciaal gebruik.



2. Garantiebeleid

Garantietermijn

De standaardgarantieperiode voor producten die door OpenELAB worden verkocht is 12 maanden vanaf de leveringsdatum.

Onder deze garantie zal OpenELAB redelijke inspanningen leveren om producten gratis te repareren of te vervangen als defecten te wijten zijn aan problemen met grondstoffen, ontwerp of fabricage.

Als het defect onder dit beleid valt maar buiten de gedekte reikwijdte valt, kunnen redelijke kosten in rekening worden gebracht voor reparatie of vervanging.

Na de garantieperiode kan ondersteuning nog steeds beschikbaar zijn tegen een redelijke vergoeding.


Garantie-uitsluitingen

De garantie is niet van toepassing in de volgende gevallen:

  • Het product valt buiten de garantieperiode van 12 maanden.
  • Schade door verkeerd gebruik, onjuiste onderhoud of opslag, of het niet volgen van de gebruikershandleiding of handleiding.
  • Problemen veroorzaakt door Overmacht (bijv. natuurrampen, oorlog, wetswijzigingen, enz.).
  • Ongeautoriseerde reparatiepogingen door de klant.
  • Het product is niet defect maar is geopend en kan volgens het beleid niet worden geretourneerd.


3. Retouren & Terugbetalingen

Als u niet tevreden bent met uw aankoop, komt u mogelijk in aanmerking voor een retour of ruil:

  • Retour voor terugbetaling: Binnen 15 dagen na ontvangst (ongeopend).
  • Retour voor vervanging: Binnen 30 dagen na ontvangst (beschadigd of defect).
  • Ruiltermijn: Tot 30 dagen na ontvangst.

Stuur ons een e-mail op info@openelab.io voor een retourautorisatie voordat u iets terugstuurt.



Retourvoorwaarden

  • Artikelen moeten in originele, schone en perfecte staat zijn met onbeschadigde verpakking.
  • Retourzendingen van beschadigde, gebruikte, gekraste, gewijzigde of geprogrammeerde artikelen worden niet geaccepteerd.
  • Voeg het ontvangstbewijs toe, een korte notitie met uw naam, bestelnummer en reden van retour.


Verzending & Kosten

  • Klanten zijn verantwoordelijk voor de retourverzending naar onze magazijnen in Europa, de VS of China.
  • Als een retour wordt aangevraagd vanwege klantredenen (bijv. van gedachten veranderd, verkeerde bestelling, enz.), worden zowel de oorspronkelijke verzendkosten als de retourverzendkosten afgetrokken van het terugbetalingsbedrag.
  • Voor retourzendingen vanwege klantredenen zullen wij een retourverzendlabel aanmaken en verstrekken.



Betalingsplatformkosten

Voor alle terugbetalingen die worden aangevraagd vanwege klantredenen, wordt een standaard servicekostenbedrag afgetrokken van het terugbetalingsbedrag, dat in rekening wordt gebracht door de betalingsplatforms. De specifieke kosten zijn als volgt:

Shopify Payments: 1,8% + €0,3

PayPal: 4,4%
Delen
Waveshare ESP32-C6 1.47inch LCD Display Ontwikkelbord 172×320 262K

Waveshare ESP32-C6 1.47inch LCD Display Ontwikkelbord 172×320 262K

€14,95

Het ESP32-C6 1,47 inch Touch Display Ontwikkelbord heeft een 172×320 resolutie scherm met 262K kleuren. Het ondersteunt Wi-Fi 6 / BLE 5 en wordt aangedreven door een 160MHz RISC-V-processor, wat een complete oplossing biedt voor HMI- en AIoT-toepassingen.

Dit bord integreert een ingebouwd 1,47-inch IPS-aanraakscherm, dat soepel GUI-programma's zoals LVGL kan uitvoeren.

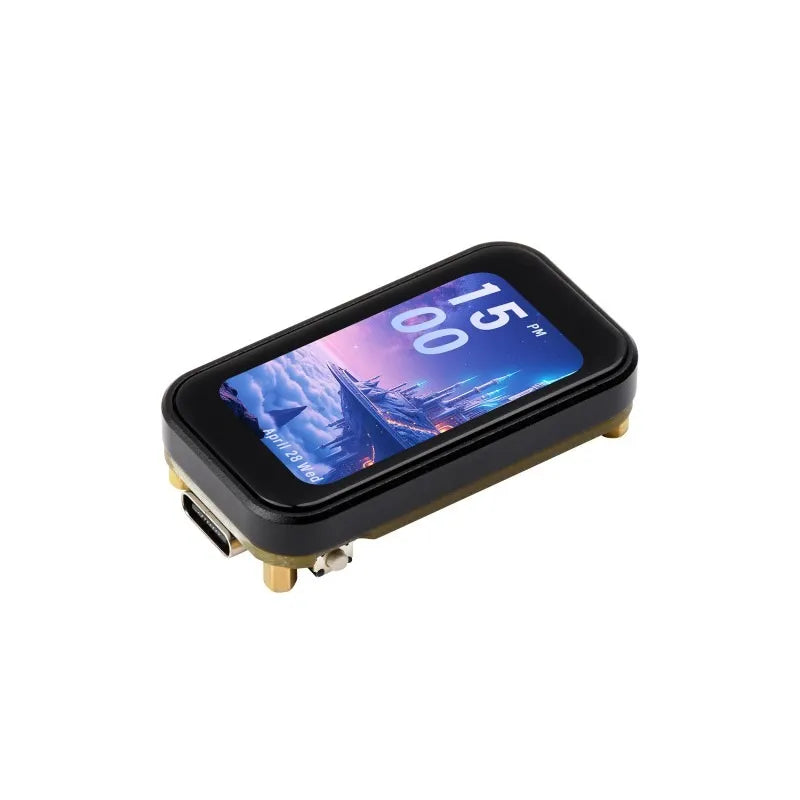

ESP32-C6 1,47 inch Touch Display Ontwikkelbord, voorkant

Versie-opties

ESP32-C6-LCD-1.47

ESP32-C6-Touch-LCD-1.47
Standaard versie

ESP32-C6-LCD-1.47-M

ESP32-C6-Touch-LCD-1.47-M
Met voorgesoldeerde header (zwart)

Kenmerken

De ESP32-C6-Touch-LCD-1.47 maakt gebruik van de ESP32-C6FH8-chip, ondersteunt 2,4GHz WiFi 6 en Bluetooth BLE 5, en integreert 8MB Flash. Het ingebouwde 1,47-inch IPS-display kan efficiënt GUI-programma's zoals LVGL uitvoeren, wat het ideaal maakt voor snelle ontwikkeling van HMI en andere ESP32-C6-toepassingen.

  • Voorzien van een krachtige 32-bit RISC-V processor (tot 160 MHz) en een energiezuinige 32-bit RISC-V processor (tot 20MHz).
  • Ondersteunt 2,4GHz Wi-Fi 6 (802.11 ax/b/g/n) en Bluetooth 5 (LE), met een ingebouwde antenne.
  • Ingebouwde 320KB ROM, 512KB HP SRAM, 16KB LP SRAM en geïntegreerde 8MB Flash.
  • Aan boord een 1,47-inch capacitief aanraak-LCD-scherm met 172×320 resolutie en 262K kleuren.
  • Ondersteunt meerdere IO-interfaces en voldoet aan de full-speed USB-standaard.
  • Aan boord zijnde TF-kaartsleuf voor externe TF-kaart opslag van afbeeldingen of bestanden.
  • Ondersteunt nauwkeurige besturing zoals flexibele klok en meerdere energiebesparingsmodi om laag stroomverbruik in verschillende scenario's te realiseren.

Weergavespecificaties

BEELDSCHERMGROOTTE 1.47inch Resolutie 172 × 320 pixels
Beeldschermdriver JD9853 Touch Driver AXS5106L
Display-interface 4-draads SPI Touchinterface I2C
BEELDSCHERMPANEEL IPS Touchtype Capacitief

ESP32-C6 Geschikt voor AIoT-toepassingen

Voorzien van een high-performance 32-bit RISC-V processor en een low-power 32-bit RISC-V processor, met een hoofdklokfrequentie tot 160 MHz, die krachtige AI rekenmogelijkheden en betrouwbare beveiligingsfuncties biedt.

ESP32-C6 met high-performance 32-bit RISC-V processor

Wi-Fi 6 en BLE 5 Ondersteuning

De ESP32-C6 integreert 2,4 GHz Wi-Fi 6 (802.11 ax/b/g/n) met 40 MHz bandbreedte-ondersteuning, en zijn Bluetooth Low Energy-subsystem ondersteunt Bluetooth 5 (LE) en Bluetooth Mesh.

ESP32-C6 1,47 inch Touch Display Ontwikkelbord, met WIFI 6 en BLE 5 ondersteuning

Toepassingsscenario's

ESP32-C6 1,47 inch Touch Display Ontwikkelbord, toepassingsscenario's

Pindefinitie

Ondersteunt de uitbreiding van meerdere randapparaten via GPIO-header.

ESP32-C6 1,47 inch Touch Display Ontwikkelbord, pindefinitie

Wat zit er aan boord

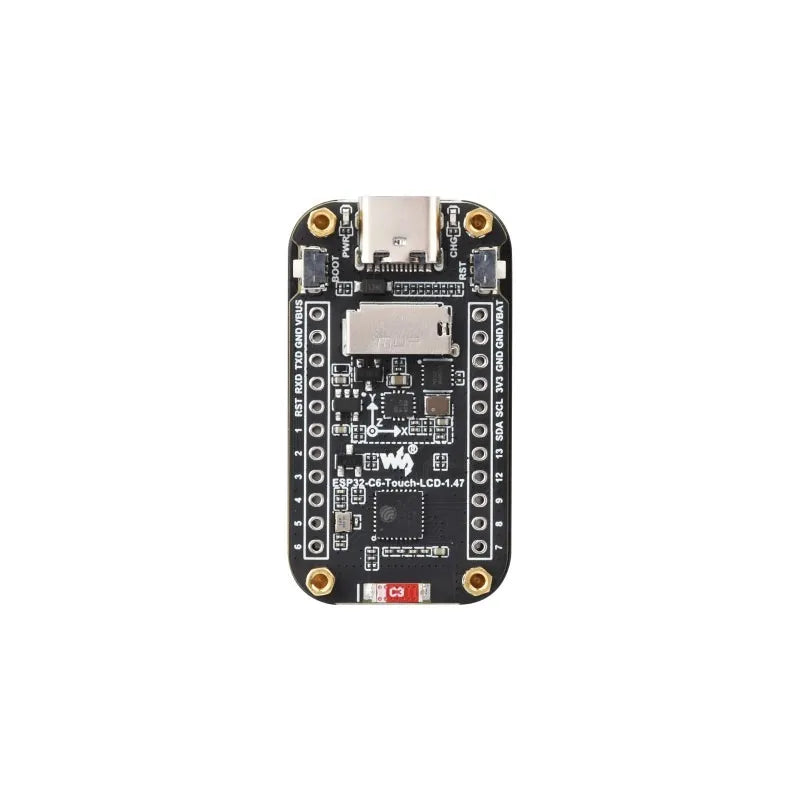

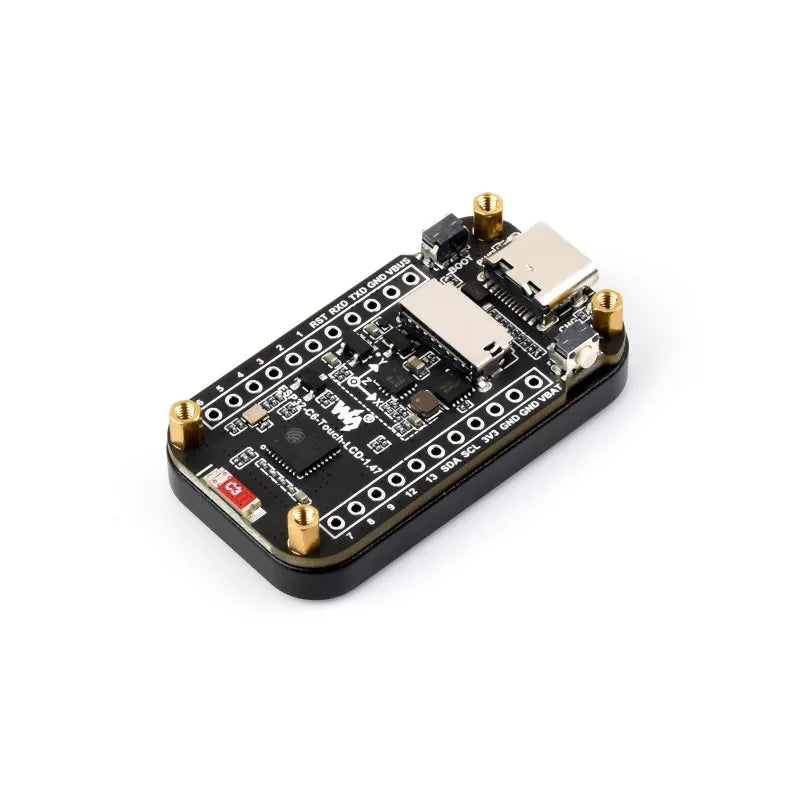

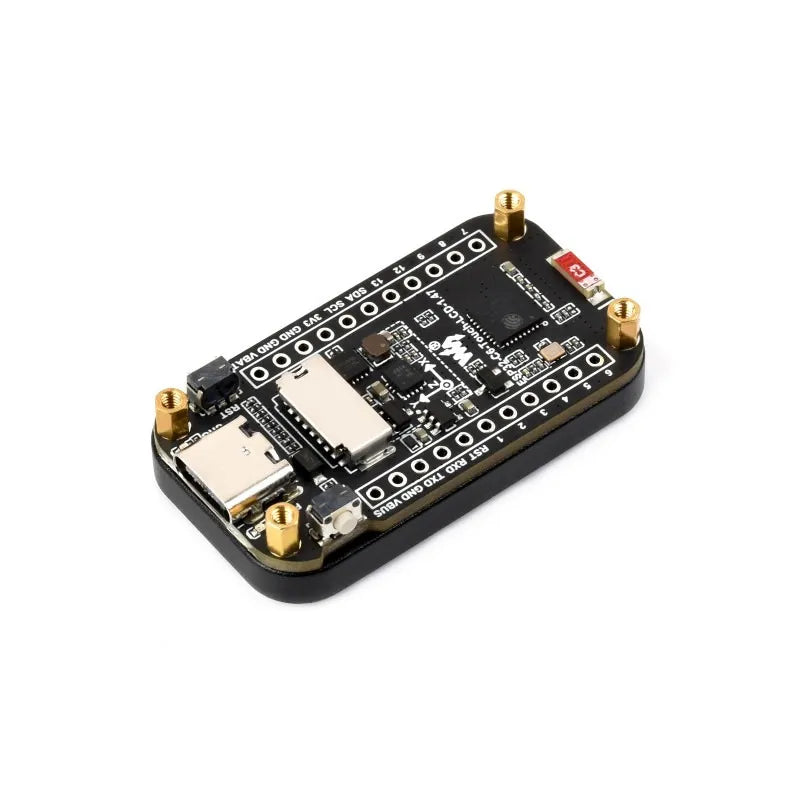

ESP32-C6 1,47 inch Touch Display Ontwikkelbord, wat er op het bord zit

  1. ESP32-C6FH8
  2. Aan boord keramische antenne
  3. ME6217C33M5G
    Low dropout-regelaar, 800mA uitgang (max.)
  4. QMI8658
    6-assige IMU
  1. ETA6098
  2. TF-kaartsleuf
  3. RESET-knop
  4. BOOT-knop
  5. Type-C interface

Omtrekafmetingen

ESP32-C6 1,47 inch Touch Display Ontwikkelbord, afmetingen
