Seeed Studio Semtech LR2021 LoRa Plus Evaluatiekit
Seeed Studio Semtech LR2021 LoRa Plus Evaluatiekit
Het LR2021 LoRa® Evaluatiepakket, gebouwd rond Semtech’s 4e generatie dual-band transceiver, maakt snelle prototyping van hoge-snelheid, lange-afstand IoT-apparaten mogelijk. Ondersteunt zowel Sub-GHz als 2,4 GHz frequentiebanden voor wereldwijde inzet en bevat ook FLRC-modulatie om datasnelheden tot 2,6 Mbps te bereiken, waardoor het geschikt is voor toepassingen die snelle en betrouwbare draadloze communicatie vereisen.
Ontworpen voor naadloze integratie in bestaande ontwikkelworkflows, is het LR2021-pakket hardware-compatibel met veelgebruikte platforms zoals Arduino Uno, STM32 Nucleo en Nordic DK-borden. Dit zorgt voor soepele, flexibele ontwikkeling en versnelt de overgang van concept naar functioneel prototype.
Kenmerken
- Doorbraak in hoge-snelheidsdata:
De volgende generatie Semtech LR2021 behoudt niet alleen de ultra-langeafstandcommunicatie van traditionele LoRa, maar introduceert ook FLRC-modulatie, waarmee een opmerkelijke communicatiesnelheid tot 2,6 Mbps wordt bereikt. Deze mogelijkheid breidt het gebruik uit naar bandbreedtegevoelige toepassingen, zoals audio streaming en beeldtransmissie.
- Universele hardware voor wereldwijde dekking:
Met brede dual-band dekking (Sub-GHz & 2,4 GHz) en een schakelvrije front-end ontwerp bereikt één hardwareontwerp wereldwijde compatibiliteit. Dit stroomlijnt het ontwerpproces aanzienlijk en versnelt uw time-to-market.
- Universeel siliciumplatform:
Door meerdere modulatieschema’s (LoRa, FLRC, FSK, OQPSK) te integreren binnen één siliciumplatform, stelt de LR2021 ontwikkelaars in staat de optimale combinatie te kiezen voor elke situatie—van ultra-zuinige sensoren tot hoge-snelheidsbesturingen. Compatibel met Amazon Sidewalk, W-MBUS, Wi-SUN FSK en Z-Wave.
- Best-in-Class energie-efficiëntie & prestaties:
LR2021 levert een generatieoverschrijdende sprong en presteert beter dan voorgangers zoals de SX1262. Lagere transmissiestroom en hogere ontvangstgevoeligheid vertalen zich direct in een langere batterijduur en meer betrouwbare draadloze verbindingen.
- Verbeterde Kanaalactiviteitsdetectie (CAD):
De LR2021 gebruikt Fast CAD-technologie met een intelligente adaptieve drempel en vroegtijdige beëindigingsmechanisme, wat het energieverbruik en de tijd voor detectie van inactieve kanalen aanzienlijk vermindert.
- Klaar voor prototyping:
Deze geïntegreerde kit combineert realtime OLED-feedback en plug-and-play Grove-connectoren voor snelle sensorintegratie. De hardware is pin-compatibel met Arduino Uno, STM32 Nucleo en Nordic DK platforms.
Opmerking:
Leer meer over de next-generation prestaties van de Semtech LoRa Plus™ LR2021.
Technische specificaties
RF-chip specificaties
|
Hoofdchipset |
Semtech LR2021 |
|
Pakkettype |
QFN-48 (5x5x0,9 mm) |
|
Voedingsspanning |
1,8V - 3,7V (3,3V typisch) |
|
Slaapstroom |
470nA (zonder RTC) |
|
Maximale TX-stroom |
Sub-GHz: 105mA @ +22dBm; 2,4 GHz: 27mA @ +14dBm |
|
Uitgangsvermogen |
Tot +22dBm (Sub-GHz) / +12dBm (2,4GHz) |
|
RX-gevoeligheid |
LoRa SF12: -141,5dBm; FLRC: -111dBm |
|
Communicatie-interface |
SPI |
Algemene Hardware Specificaties
|
Afmetingen Printplaat |
65 x 73 x 27 mm |
|
Geïntegreerd Display |
0,96" OLED (128 x 64 px) |
|
Uitbreidingsinterface |
2x Grove I2C, 1x Grove UART |
|
Debugopties |
SWD, SAMD |

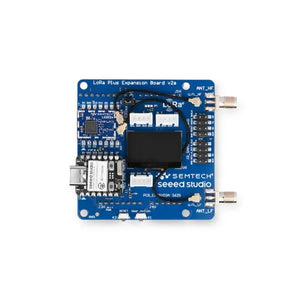

Hardwareoverzicht
Toepassingen
- Wereldwijde Logistiek & Assettracking:
Maak naadloze wereldwijde assettracking mogelijk. De LR2021 laat apparaten automatisch voldoen aan regionale radio-standaarden, waardoor ononderbroken data van haven tot haven wordt geleverd.
- Draadloze Video- & Beeldoverdracht:
Met FLRC-snelheden tot 2,6 Mbps verzendt LR2021 beelden binnen een seconde, wat laagvermogen visuele bewaking voor beveiliging en industriële toepassingen mogelijk maakt.
- Slimme Audiocommunicatie:
Maakt laagvermogen audiocommunicatie praktisch—waardoor veiligheidstussenstations op afgelegen werkplaatsen en spraakgestuurde detectie in slimme omgevingen mogelijk zijn.
- Geconvergeerde IoT-netwerken:
Breng korteafstand hoge-snelheidsdataverzameling en wijdverspreide cloudconnectiviteit samen in één apparaat, waardoor overbodige infrastructuur verdwijnt.
- Snelle OTA-updates:
De high-throughput verbinding zorgt voor snelle Firmware Over-The-Air (FOTA) updates voor kritieke infrastructuursensoren zonder downtime.
Onderdelenlijst
| Artikel | Aantal |
|---|---|
| Wio‑LR2021 Module voor 868/915 MHz & 2.4 GHz Frequentiebanden | x2 |
| Seeed Studio XIAO nRF54L15 Module | x2 |
| LoRa Plus Uitbreiding Printplaat | x2 |
| LF Antenne (868–915 MHz) | x2 |
| HF Antenne (2.4 GHz) | x2 |
| USB Kabel Type‑A Mannelijk om te Type‑C Mannelijk (1 m) | x2 |
| U.FL om te U.FL RF Coaxiaal Kabel (100 mm) | x2 |
| Lezen Ik Opmerking | x1 |
