M5Stack M5Stamp C3U Mate met pin-headers

SKU: M5-K122
Type: 1 stuk
Verkoopprijs 7,51 €
incl. VAT
excl. VAT
Op voorraad & Klaar voor verzending
M5Stack M5Stamp C3U Mate with Pin Headers - OpenELAB

M5Stack M5Stamp C3U Mate met pin-headers

De M5Stamp C3U is een zeer compact IoT-ontwikkelingsmodule aangedreven door de ESPRESSIF ESP32-C3 RISC-V microcontroller met Wi-Fi 5 (802.11 b/g/n) en BLE-connectiviteit. Ontworpen voor slimme huisapparaten, industriële automatisering, en een breed scala aan embedded toepassingen, biedt het betrouwbare draadloze prestaties in een klein formaat.

Uitgerust met RSA-3072 veilige opstart en AES-128-XTS flash-encryptie, zorgt de M5Stamp C3U voor een hoog niveau van beveiliging voor verbonden omgevingen. De duurzame plastic behuizing biedt uitstekende warmtebestendigheid, waardoor het geschikt is voor gebruik in industriële omgevingen met hoge temperaturen.

Belangrijkste kenmerken:

  • Microcontroller: 32-bits RISC-V ESP32-C3, tot 160 MHz

  • Geheugen: 400 KB interne RAM, 4 MB Flash

  • Connectiviteit: Wi-Fi 5 (802.11 b/g/n), BLE

  • Beveiliging: RSA-3072 veilige opstart, AES-128-XTS flash-encryptie

  • Vormfactor: Ultra-compact, ideaal voor embedded IoT-toepassingen

  • Duurzaamheid: Hittebestendige kunststof behuizing voor industriële omgevingen

Producteigenschappen

  • MEERDERE STIJLEN:
    • Er zijn drie soorten soldeeropties beschikbaar (SMT, DIP, flywire);
    • Hittebestendige kunststof behuizing, Piektemperatuur = 230℃;
  • HOGE INTEGRATIE:
    • M5Stamp C3 bevat 5V->3.3V DC/DC ontwerp, GPIOx14;
    • USB Type C-poort;
    • Programmeerde RGB LED x1, Resetknop x1, knop x1;
    • 3D antenne, die stabiele en betrouwbare draadloze communicatie biedt.
  • ONTWIKKELPLATFORM:
    • Arduino, ESP32-IDF (UIFlow-ondersteuning komt binnenkort)

Erbij betrekken

  • M5Stamp C3U (5 stuks):
    • 5 x M5Stempel C3U
    • 5 x Hittebestendige Sticker

Sollicitatie

  • Zelf maken, Prototyping
  • Industriële Automatisering
  • Slimme woning
  • Draagbare apparaten
  • Medische hulpmiddelen
  • Consumentenelektronica

Opmerking: De nieuw bijgewerkte C3U heeft dezelfde functies als de C3, maar het verschil is dat de M5Stamp C3U geen USB-downloadchip heeft en de programmatuur-downloadmethode anders is (de C3U gebruikt de ingebouwde USB-serial van de ESP32-C3 voor programmatuur-download). Als je op zoek bent naar een betaalbaarder project, kun je dit aan je boodschappenlijstje toevoegen!

Programma Download/Aantekeningen

Voer de programma-downloadmodus operatie in:
1. Houd de middelste knop (G9) van de STAMP C3U ingedrukt onder stroomuitvalomstandigheden.
2. Verbind met de computer, nadat de poort succesvol is geïdentificeerd, programmeren branden.
USB CDC ingeschakeld:
Standaard is USB CDC niet ingeschakeld, de seriële poortuitgang die door C3U is gestart, wordt via UART0 uitgevoerd. Als u via USB wilt uitvoeren, gebruik dan de IDE om het USB CDC in te schakelen voordat u de programma-optie downloadt. (Arduino-gebruikers kunnen het inschakelen via  Tools->USB CDC on Boot-Enabled, IDF-gebruikers kunnen de officiële documentatie van ESP IDF raadplegen.)

productvergelijking

Model Meester IO-hoeveelheid Knop IO USB-chip USB-interfacefunctie
STEMPEL-C3 ESP32-C3 13 G3 CH9102 Downloaden / Serie
STEMPEL-C3U ESP32-C3 14 G9 / Download / JTAG / CDC Serieel



Specificaties

Specificaties Parameters
ESP32-C3 32-bits RISC-V single-core processor geklokt op 160 MHz
Opslag 384KB ROM, 400KB SRAM, 8KB RTC SRAM, 4MB FLASH
Wi-Fi De 2.4 GHz-band ondersteunt 20 MHz en 40 MHz bandbreedte, IEEE 802.11 b/g/n protocol, gegevenssnelheid tot 150 Mbps.
Ingangsspanning 5V bij 500mA
HMI Programmeerbare fysieke knop x 1, reset debugknop x 1, programmeerbare RGB LED (SK6812) x 1
USB-interface Type C x1
Antennetype 2.4G 3D-antenne
Module randapparaatinterfacebronnen ADC, GPIO, SPI, UART, I2C, I2S, PWM, RMT, DMA, USB-serieel poort, TWAI

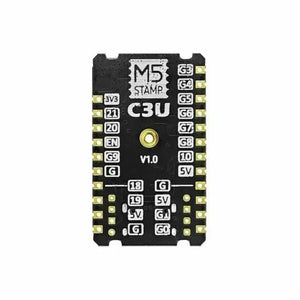

IO-interface x14 G0, G1, G3, G4, G5, G6, G7, G8, G9, G10, G18, G19, G21, G22
IO-interfaceafstand 2.54mm
Netto gewicht 3.8g

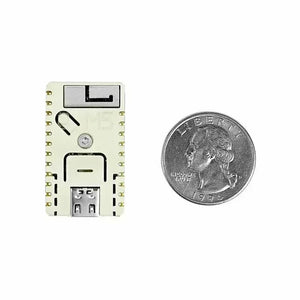

Productgrootte 34 * 20 * 4.6mm

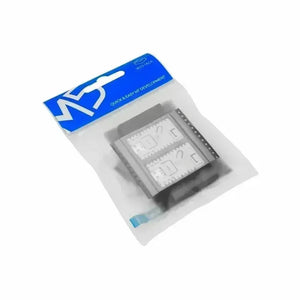

Verpakkingsgrootte 85*55mm sealing bag (translucent)
