Infraroodsensormodule | Volgen & Obstakeldetectie
Infraroodsensormodule | Volgen & Obstakeldetectie
Infraroodvolg- en obstakeldetectiesensormodule
Deze infraroodsensormodule is een compact IR-transceiverbord voor het volgen van trajecten, detecteren van reflecterende markeringen en het waarnemen van nabijgelegen obstakels. Het gebruikt infrarooduitzending en -ontvangst met een comparator-achtige uitgangscircuit om een digitaal signaal voor een controller te genereren.
Een achterste potentiometer past de drempel en detectieafstand aan, waardoor de module flexibel is voor zowel lijnvolging als obstakeldetectie op korte afstand. Het werkt van 3,3 V tot 5 V en integreert gemakkelijk met Arduino-achtige GPIO-bekabeling.
Gebruik het wanneer u een eenvoudig digitaal IR-signaal nodig hebt voor kleine robots, objectentellers of tests van reflecterende oppervlakken. Stel de drempel af totdat de indicator net verandert op de gewenste afstand.
Technische specificaties
| Parameter | Waarde |
|---|---|
| Sensortype | Infraroodvolg- / obstakeldetectiemodule |
| Detectieprincipe | IR-reflectie met ontvangerverwerking |
| Uitgangstype | Digitaal signaal |
| Bedrijfsspanning | 3,3 V tot 5 V |
| Detectieresponsafstand | Ongeveer 1 mm tot 50 mm |
| Gevoeligheidsaanpassing | Achterste potentiometer |
| Indicator | Blauwe detectie-indicator LED |
| Connector | 2,54 mm pitch 3-pins header |
| Pinout | GND, VCC, S |
| Aanbevolen gebruik | Lijnvolging, obstakeldetectie, tellen van reflecterende markeringen |
| Ontwikkelingsondersteuning | Arduino, ESP32, STM32, Raspberry Pi Pico GPIO |

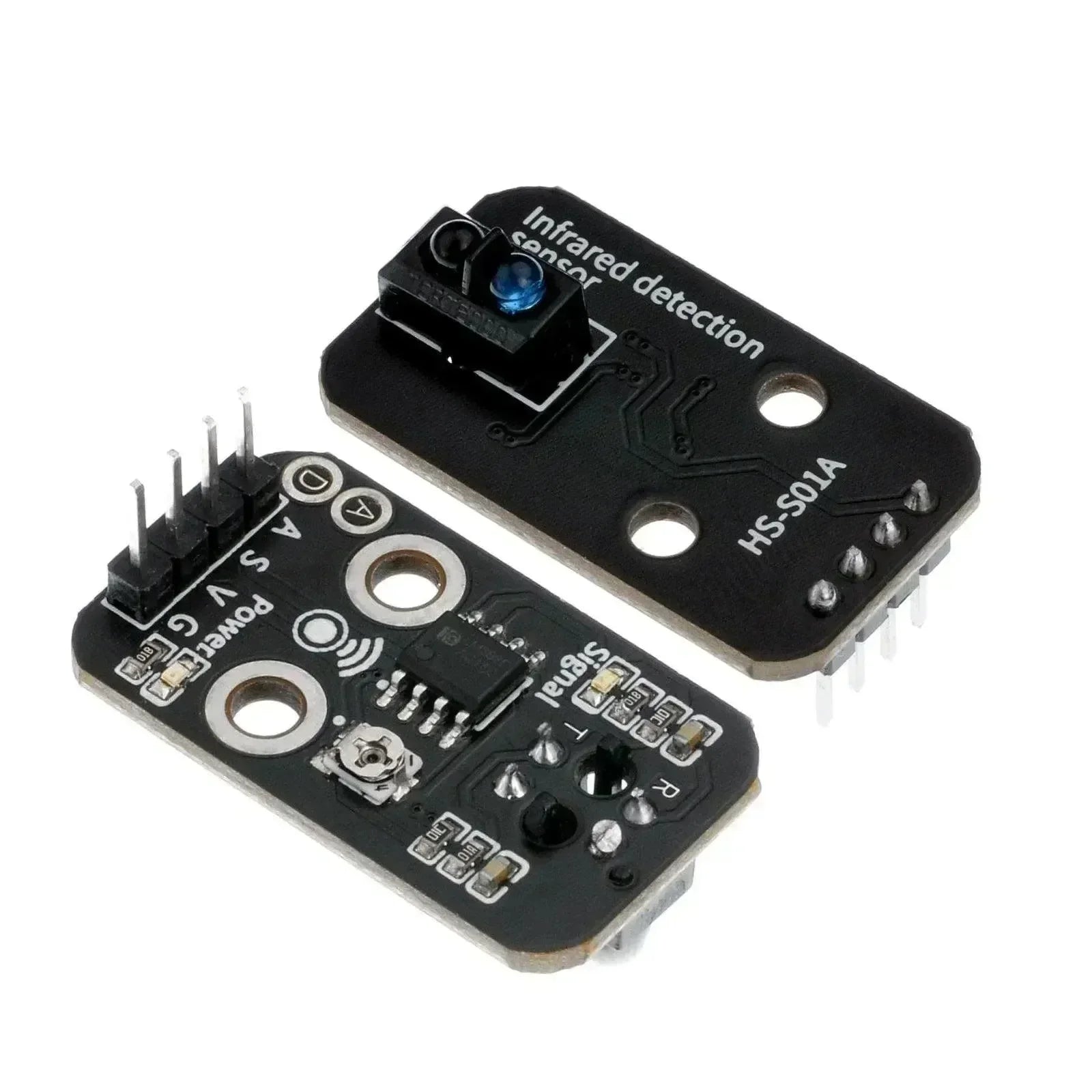

Bordindeling & labelgids
- IR-zender: Zendt infraroodlicht uit in de detectierichting.
- IR-ontvanger: Ontvangt gereflecteerd licht van het doel.
- Potentiometer: Past de drempel en detectieafstand aan.
- G pin: Voedingsaarde.
- V pin: 3,3 V tot 5 V voedingsingang.
- S pin: Digitale uitgang naar de controller.
- Indicator-LED: Helpt bij het afstellen van de drempel tijdens de installatie.
Toepassingsscenario's
1. Lijndetectie voor robotchassis
Gebruik het infraroodsensormodule als een digitale lijnsensor. De uitgang is meestal actief-laag wanneer een reflecterend doel wordt gedetecteerd, dus de code print de lijnstatus voor kalibratie.
const int SENSOR_PIN = 2;
void setup() {
pinMode(SENSOR_PIN, INPUT);
Serial.begin(115200);
}
void loop() {
bool activeLow = digitalRead(SENSOR_PIN) == LOW;
Serial.println(activeLow ? "lijn_of_reflectie_gedetecteerd" : "achtergrond");
delay(50);
}2. Twee-motor lijnvolglogica
Een enkele sensor kan worden gebruikt voor eenvoudige demonstraties, of gedupliceerd links/rechts voor een basis lijnvolgende robot.
const int LEFT_SENSOR = 2;
const int RIGHT_SENSOR = 3;
const int LEFT_MOTOR = 5;
const int RIGHT_MOTOR = 6;
void setup() {
pinMode(LEFT_SENSOR, INPUT);
pinMode(RIGHT_SENSOR, INPUT);
pinMode(LEFT_MOTOR, OUTPUT);
pinMode(RIGHT_MOTOR, OUTPUT);
}
void loop() {
bool left = digitalRead(LEFT_SENSOR) == LOW;
bool right = digitalRead(RIGHT_SENSOR) == LOW;
analogWrite(LEFT_MOTOR, right ? 180 : 90);
analogWrite(RIGHT_MOTOR, left ? 180 : 90);
}3. Object- of Markeringenteller
Tel passerende markeringen, sleuven of reflecterende labels met een debounce-interval om herhaalde triggers te voorkomen.
const int SENSOR_PIN = 2;
unsigned long lastHit = 0;
unsigned long count = 0;
void setup() {
pinMode(SENSOR_PIN, INPUT);
Serial.begin(115200);
}
void loop() {
bool detected = digitalRead(SENSOR_PIN) == LOW;
if (detected && millis() - lastHit > 150) {
count++;
lastHit = millis();
Serial.println(count);
}
}Inhoud van de verpakking
- 1 x Infraroodsensor Tracking Traject Obstakelvermijding Module
FAQ
Q: Kan deze module werken met Arduino?
A: Ja. Verbind VCC, GND en de signaallijn met een Arduino-compatibel bord of een OpenELAB Sensor Shield V5.
Q: Kan het werken met 3,3 V controllers?
A: Ja, voor de genoemde 3,3 V tot 5 V modules, maar houd de analoge uitgang binnen het ADC-bereik van de controller.
Q: Is kalibratie vereist?
A: Voor drempel- of kwantitatief gebruik kalibreer in de uiteindelijke installatie en registreer basiswaarden.
Q: Kan ik lange draden gebruiken?
A: Kortere draden zijn beter voor analoge stabiliteit; gebruik gemiddelde waarden in firmware als de metingen fluctueren.
Q: Geeft de module nauwkeurige technische eenheden uit?
A: De meeste van deze modules leveren relatieve analoge of digitale signalen, geen gecertificeerde meetgegevens.
Q: Wat moet ik eerst controleren als het niet activeert?
A: Controleer voeding, aarde, pinmapping, drempelinstelling en of het signaal actief hoog of actief laag is.
Q: Is het geschikt voor buitengebruik?
A: Alleen met behuizingsbescherming. Houd connectoren en elektronica uit de buurt van water en corrosie.
Q: Kan het een relais of motor direct aansturen?
A: Nee. Gebruik de module als invoer voor een controller en stuur vervolgens een geschikte relais of motordriver aan.
