Startpagina DAMIAO J4340-2EC Borstelloze Servo Scharniermotor MET Stuurprogramma Dubbele Encoder

DAMIAO J4340-2EC Borstelloze Servo Scharniermotor MET Stuurprogramma Dubbele Encoder

SKU: DM-J4340-2EC-24V-V3
Driver Board Versie: V3
Type: 24V
Verkoopprijs 196,55 €
incl. VAT
excl. VAT

Shipping within 72 hours

*Excluding pre-order items

Visa
PayPal
Mastercard
American Express
Shop Pay
📦 Vanaf 50€ in Duitsland, 100€ in de EU, 45€ in de VS!
  • • EU & VS levering:  10 werkdagen
  • • Andere landen:  15 werkdagen
🚀
Express verzending beschikbaar:
Sneller nodig? Neem contact met ons op via telefoon of e-mail voor versnelde levering.

Stel een vraag

Garantie- & Retourbeleid

Ingangsdatum: 10 december 2025

Bij OpenELAB zetten we ons in voor het bieden van nauwkeurige productbeschrijvingen en hoogwaardige elektronica. Het volgende beleid schetst uw rechten en verplichtingen, ontworpen om eerlijk te zijn voor zowel onze klanten als onze wereldwijde bedrijfsvoering.

1. Garantiebeleid

A. Standaard Beperkte Garantie (Globaal & VS)

Voor klanten in de Verenigde Staten, Azië en andere niet-EU regio's:

  • Garantietermijn: OpenELAB biedt een 12 maanden garantie vanaf de leveringsdatum.

  • Dekking: Deze garantie dekt materiaal- en fabricagefouten bij normaal gebruik.

  • Resolutie: Wij zullen defecte eenheden kosteloos repareren of vervangen.

B. Wettelijke Rechten voor EU/UK Klanten (EU-naleving)

Als u een consument bent die in de Europese Unie of het VK woont en koopt via onze wereldwijde site:

  • Wettelijke Garantie: U heeft recht op een 24 maanden wettelijke garantie voor conformiteitsgebreken die aanwezig zijn op het moment van levering, in overeenstemming met de EU-consumentenbeschermingswetten.

  • Relatie: De Standaard Beperkte Garantie (Sectie 1.A) geldt aanvullend op, en vervangt niet, uw wettelijke rechten.

C. Garantie-Uitsluitingen (Van toepassing op ALLE Regio's)

Garantiedekking is ONGELDIG als de schade is veroorzaakt door:

  1. Misbruik: Onjuiste installatie, omgekeerde polariteit, of overschrijding van spanningslimieten.

  2. Niet-geautoriseerde wijziging: Dit omvat expliciet solderen, het doorknippen van pinnen, het aanpassen van de PCB, of het flashen van niet-geautoriseerde/bèta firmware die het apparaat "brickt".

  3. Fysieke schade: Val-, vocht-/waterschade of elektrische pieken (bliksem).

  4. Normale slijtage: Verbruiksartikelen (bijv. batterijen), tenzij defect bij ontvangst.

Opmerking: Voor reparaties buiten garantie (bijv. door klant veroorzaakte schade) kunnen wij reparatiediensten tegen betaling aanbieden. Verzend- en diagnosekosten zijn voor rekening van de klant.

2. Retour- & Terugbetalingsbeleid

A. Retourtermijn

  • Standaard: U kunt een retour aanvragen binnen 31 dagen van ontvangst van uw bestelling.

B. Terugbetalingsvoorwaarden & herbevoorradingskosten

Om misbruik van het beleid te voorkomen, wordt het terugbetalingsbedrag strikt bepaald door de staat van het geretourneerde artikel.

1. Volledige terugbetaling (100%)

  • Het artikel is Nieuw, ongeopend en ongebruikt.

  • De originele verpakking is intact en verzegeld.

  • Alle accessoires zijn aanwezig.

2. Gedeeltelijke terugbetaling (herbevoorradingskosten / waardevermindering)
Als het artikel wordt geretourneerd in een staat die verkoop als nieuw verhindert, behoudt OpenELAB zich het recht voor om een Herbevoorradingskosten (voor VS/Global) of Compensatie voor Waardeverlies (voor EU) in mindering te brengen op het terugbetalingsbedrag.
Aftrek geldt indien:

  • Gebruikerssporen: Zichtbare krassen, montage-sporen op schroefgaten, of vingerafdrukken.

  • Beschadigde verpakking: Originele doos is gescheurd, beschreven, of ontbreekt.

  • Technische wijziging: Het apparaat is gesoldeerd, permanent geïnstalleerd of geflasht met niet-geautoriseerde firmware.

  • Gebroken zegels: Anti-statische zakken of beveiligingszegels zijn geopend.

Afhankelijk van de ernst van het gebruik/de schade kan de aftrek variëren van 15% tot 50% van de productprijs. Artikelen die door verkeerd gebruik onherstelbaar beschadigd zijn, worden niet terugbetaald.

C. Verzendkosten

  • Defect / Verkeerd artikel: OpenELAB dekt de retourverzendkosten.

  • Klantspijt (van gedachten veranderd / verkeerd artikel besteld): De klant is verantwoordelijk voor alle retourverzendkosten naar ons aangewezen retourcentrum (gevestigd in de VS, Duitsland of China, afhankelijk van uw regio). Originele verzendkosten worden niet terugbetaald tenzij vereist door lokale wetgeving.

3. Retourproces (RMA)

Om een soepel retourproces te garanderen, volgt u alstublieft deze stappen:

  1. Toestemming: Neem contact met ons op via info@openelab.io voordat u een artikel retourneert. Retouren zonder voorafgaande toestemming worden niet geaccepteerd.

  2. RMA-nummer: We zullen u voorzien van een Return Merchandise Authorization (RMA) nummer en het juiste retouradres.

  3. Verpakking: Verzend het artikel terug in de originele verpakking met het RMA-nummer duidelijk vermeld op het verzendlabel (niet op de productdoos).

  4. Tracking: We raden sterk aan om een traceerbare verzendmethode te gebruiken. OpenELAB is niet verantwoordelijk voor retouren die tijdens het transport verloren gaan.
Delen
DAMIAO J4340-2EC Borstelloze Servo Scharniermotor MET Stuurprogramma Dubbele Encoder

DAMIAO J4340-2EC Borstelloze Servo Scharniermotor MET Stuurprogramma Dubbele Encoder

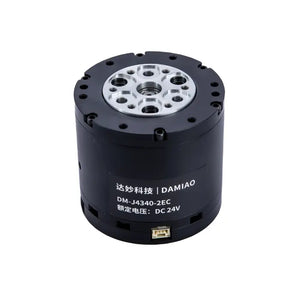

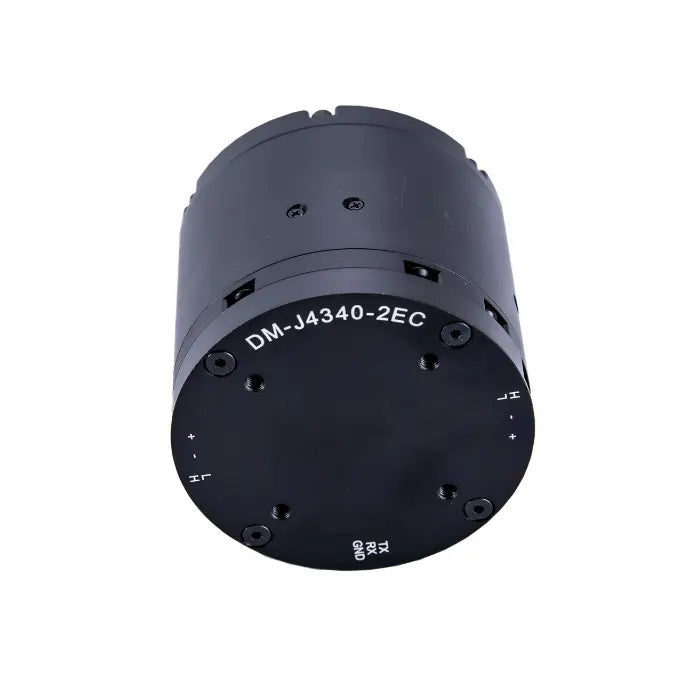

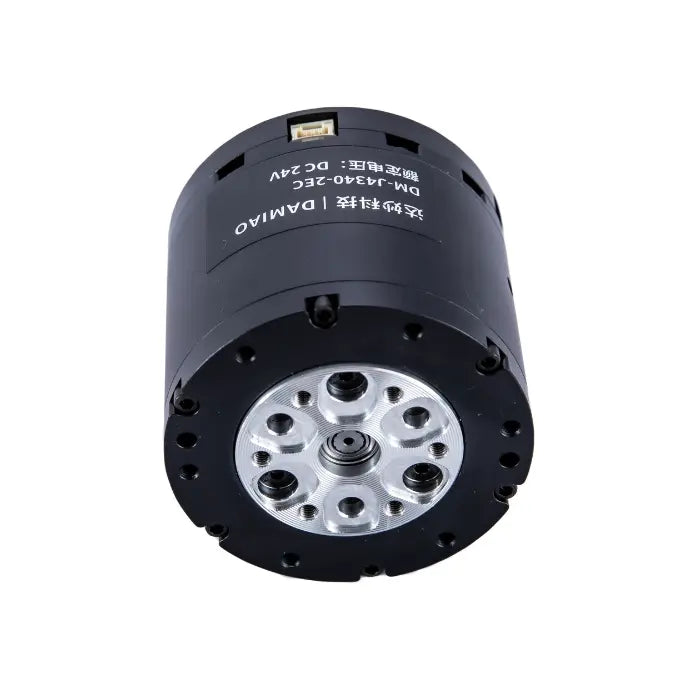

DAMIAO J4340‑2EC borstelloze servomotor is een hoog koppel, laagtoerige actuator ontworpen voor precisierobots en industriële automatisering. Met een ingebouwde MIT-driver en dubbele magnetische encoders levert hij absolute single-turn positieterugkoppeling en behoudt nauwkeurigheid zelfs na onverwacht stroomverlies. Verkrijgbaar in 24V- en 48V-versies, ondersteunt de motor CAN-buscommunicatie op 1 Mbps en biedt realtime feedback over snelheid, koppel, positie en temperatuur. Met een overbrengingsverhouding van 40:1 bereikt hij tot 27Nm piekkoppel en ondersteunt trapeziumvormige bewegingsprofielen voor soepele acceleratie en deceleratie. De compacte structuur (57 mm diameter, 53,3 mm hoogte) en robuuste beschermingsfuncties—including thermische, spannings-, stroom- en communicatiebeveiliging—maken hem ideaal voor veeleisende omgevingen.



Kenmerken

  • Dubbele encoder: Biedt absolute single-turn positieterugkoppeling; behoudt nauwkeurigheid zelfs na onverwacht stroomverlies.

  • Geïntegreerd ontwerp: Motor en MIT-driver gecombineerd in een compacte, hoog geïntegreerde eenheid.

  • Visuele debugging: Ondersteunt pc-gebaseerde parameterafstemming en firmware-upgrades.

  • Realtime CAN-bus feedback: Snelheid, positie, koppel en temperatuurgegevens beschikbaar via CAN-interface.

  • Dubbele temperatuurbescherming: Zorgt voor veilige werking onder thermische belasting.

  • Trapeziumvormig bewegingsprofiel: Soepele acceleratie en deceleratie in positiebesturing.



Specificaties

Categorie Parameter 24V-versie 48V-versie
Elektrische specificaties Nominale spanning 24V 48V
Gecertificeerde stroom 2.5A 2.5A
Piekstroom 8A 8A
Motorprestaties Nominaal Koppel 9Nm 9Nm
Piek koppel 27Nm 27Nm
Nominale Snelheid 36rpm 36rpm
Maximale snelheid zonder belasting 52rpm 100rpm
Overbrengingsverhouding 16:01 16:01
Motoreigenschappen Poolparen 14 14
Fase-inductantie 317µH 317µH
Faseweerstand 760mΩ 760mΩ
Structuur & Gewicht Buitenste diameter 57mm 57mm
Lengte 53.3mm 53.3mm
Motorgewicht Ongeveer 362g Ongeveer 362g
Encoder Resolutie 14-bits 14-bits
Aantal 2 2
Type|Type Magnetische encoder (single-turn absoluut) Magnetische encoder (single-turn absoluut)
Communicatie Bedieningsinterface CAN @ 1Mbps CAN @ 1Mbps
Afstemmingsinterface UART @ 921600bps UART @ 921600bps
Regelmodi Ondersteunde Modi MIT-modus, Snelheidsmodus, Positiemodus MIT-modus, Snelheidsmodus, Positiemodus
Bescherming Driver Over-temperatuurbescherming 120°C – verlaat ingeschakelde modus 120°C – verlaat ingeschakelde modus
Motor Over-temperatuurbescherming Door gebruiker gedefinieerd (≤100°C aanbevolen) Door gebruiker gedefinieerd (≤100°C aanbevolen)
Overspanningsbeveiliging Door gebruiker gedefinieerd (≤32V aanbevolen) Door gebruiker gedefinieerd (≤32V aanbevolen)
Communicatieverliesbeveiliging Verlaat ingeschakelde modus als geen CAN-commando Verlaat ingeschakelde modus als geen CAN-commando
Overstroombeveiliging Door gebruiker gedefinieerd (≤9,8A aanbevolen) Door gebruiker gedefinieerd (≤9,8A aanbevolen)
Onderspanningsbeveiliging Verlaat ingeschakelde modus als spanning <15V Verlaat ingeschakelde modus als spanning <15V



Toepassingen

  • Robothanden en gewrichtmodules die een hoog koppel en nauwkeurige laag-snelheidsregeling vereisen

  • Industriële manipulators en automatiseringslijnen met multi-as coördinatie en realtime feedbackbehoeften

  • Mobiele platforms en AGV's waar compacte afmetingen en thermische bescherming cruciaal zijn

  • Medische en ondersteunende robotica die vloeiende beweging en betrouwbare positietracking vereisen

  • Onderzoeks- en educatiesystemen voor geavanceerde bewegingscontrole-experimenten en prototyping



Inhoud verpakking

Artikel Aantal Beschrijving
Motor (met geïntegreerd driver) ×1 DM-J4340-2EC borstelloos servo motor met ingebouwd driver
Vermogen & CAN Kabel ×1 XT30(2+2)-F single-ended connector kabel, 100mm
UART Debuggen Kabel ×1 GH1.25 3-pins (omgekeerd zijde) kabel, 300mm
