ZD850 850mm 6-akselinen drone 6 kg:n hyötykuormalla

ZD850 850mm 6-akselinen drone 6kg kuormalla

Ammattitason heksakopteri ilmakuvausta ja teollisia sovelluksia varten

AOPA-sertifioitu testidrone (2021-2025)

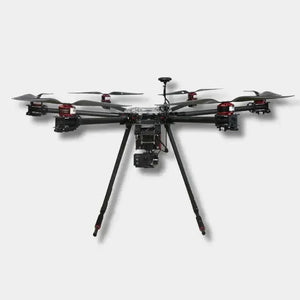

Tuotteen yleiskatsaus

ZD850 on ammattitason heksakopteri, joka on suunniteltu raskaaseen ilmakäyttöön. Sen vankka 850mm runko ja vaikuttava 6kg kantavuus tekevät tästä monipuolisesta dronesta erinomaisen ilmakuvaamiseen, kartoitukseen, teollisiin tarkastuksiin ja erikoiskuormien toimitustehtäviin. Laadukkaista hiilikuitukomponenteista ja kehittyneistä lentokontrollijärjestelmistä valmistettu ZD850 tarjoaa poikkeuksellista vakautta, luotettavuutta ja lentosuorituskykyä haastavissakin ympäristöolosuhteissa.

Tärkeimmät tekniset tiedot

Laadukas hiilikuiturunko

ZD850:ssa on täysikuiturakenteinen runko, joka tarjoaa erinomaisen lujuus-painosuhteen pitäen kokonaispainon noin 1210g:ssa. Runko on suunniteltu erityisesti ammattimaiseen ilmakäyttöön monilla edistyneillä ominaisuuksilla:

• Optimoitu käsivarsisuunnittelu: 20mm halkaisijaltaan olevat hiilikuituputket 5° ylöspäin kallistuksella parantamaan vakautta raskaiden kuormien kantamisessa
• Kestävä taittomekanismi: Laadukkaat alumiiniseososat taittomekanismilla ja turvallisella lukitusjärjestelmällä helppoa kuljetusta ja säilytystä varten
• Monipuoliset moottorikiinnikkeet: 8-reikäinen muotoilu yhteensopiva useimpien 4xxx- ja 5xxx-sarjan moottoreiden kanssa
• Tilava keskilauta: 245mm × 180mm alusta, jossa 35mm korkeusvara elektroniikan asennukselle
• Vahvistetut laskutelineet: 16mm hiilikuituputket, 350mm korkeus ja 500mm leveys, tukien yli 50kg painoa
• Säädettävä gimbal-kiinnike: 10mm × 330mm hiilikuituputki useilla kiinnitysvaihtoehdoilla
• Helppo huolto: Muoviliitokset yksinkertaistavat purkamista ja vaihtoa, vaativat vähän huoltoa

Lentokontrollivaihtoehdot

ZD850 tarjoaa joustavuutta kolmella edistyneellä lentokontrollerivaihtoehdolla eri käyttäjien tarpeisiin:

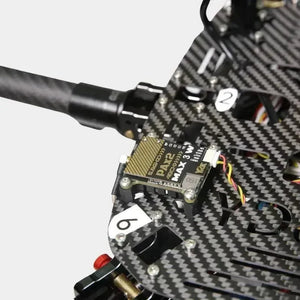

1. PIX 2.4.8 lentokontrolleri

Avoimen lähdekoodin lentokontrolleri, jossa on toissijaisen kehityksen tuki. Päivitetty versio APM:stä, varustettu V3-prosessointialustalla, joka tarjoaa vakaan suorituskyvyn. Tukee peruslentoa ja tehtäviä, mukaan lukien automaattinen vakautus, paikallapito, hätäpalautus, signaalin menetys -palautus ja autonominen reittipisteiden navigointi. Kustannustehokas vaihtoehto.

2. PIXHAWK 4 lentokontrolleri

Avoimen lähdekoodin kontrolleri toissijaisella kehityksellä. Sisältää STM32F765-prosessorin V5-alustalla, joka tarjoaa nopeamman toiminnan ja sujuvamman lentokokemuksen paremmalla paikallapidon tehokkuudella. Tukee itsevakautusta, paikallapitoa, hätäpalautusta, matalan jännitteen palautusta, signaalin menetys -palautusta ja reittipisteautonomista lentoa.

3. DJI Naza-M V2 lentokontrolleri

Oma lentokontrolleri, jossa yksinkertaisempi asennus ja konfigurointi. Lentovakaus verrattavissa PIXHAWK4:ään, luotettava suorituskyky ammattitehtäviin. Ihanteellinen käyttäjille, jotka haluavat suoraviivaisen plug-and-play-ratkaisun ilman laajaa räätälöintiä.

Korkeasuoritteinen voimajärjestelmä

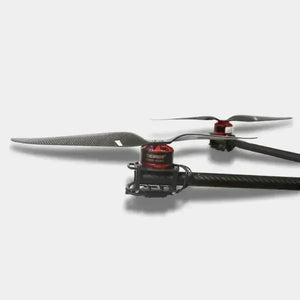

1. Dongxingwei D4114/D4310 moottorit

ZD850:ssa on kuusi korkealaatuista moottoria, jotka on suunniteltu erityisesti ammattimaisiin drone-sovelluksiin:

• Aidot D4310 400KV moottorit, joissa erinomainen tasapaino ja tehokkuus
• Tuodut NMB-laakerit sujuvaan toimintaan ja pidempään käyttöikään
• Happivapaa kuparilanka ja tuodut silikoniteräslevyt korkealla täyttöasteella
• Jokainen moottori kykenee jopa 3kg työntövoimaan luotettavaa raskaankantokykyä varten
• 60cm ylimittaiset johdot helpottavat asennusta suureen runkokokoon
• Parannettu magneettikentän muotoilu useammilla magneeteilla suurempaan tehoon ja pienempään lämmöntuottoon

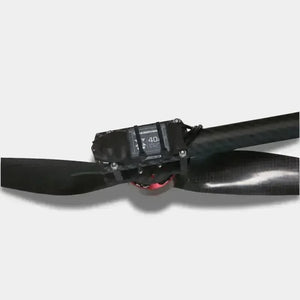

2. Sähköiset nopeussäätimet (ESC:t)

Erikoistuneet 40A ESC:t moniroottorisovelluksiin:

• Ydinohjelma erityisesti moniroottoreille parannetulla vasteajalla
• Optimoitu levy-moottoreille, korkea yhteensopivuus pitkäkestoisiin lentoihin
• Älykäs algoritmi yksinkertaistetulla viritystarpeella
• Kierretun parin signaalijohtosuunittelu häiriöiden minimoimiseksi

Edistyneet lentotilat

ZD850 tukee useita lentotiloja eri tehtävävaatimuksiin:

• Automaattinen vakautus: Pitää tason lennon automaattisesti
• Paikallapito: Pitää tarkan paikan ilmassa
• Yhden napin paluu: Automaattinen paluu lähtöpisteeseen
• Hätäpaluu: Palaa signaalin menetessä
• Matalan jännitteen paluu: Automaattinen paluu akun ollessa vähissä
• Reittipisteiden navigointi: Autonominen lento ennalta ohjelmoidun reitin mukaan

Ammattimainen navigointijärjestelmä

Valitusta lentokontrollerista riippuen ZD850 tukee erilaisia navigointivaihtoehtoja:

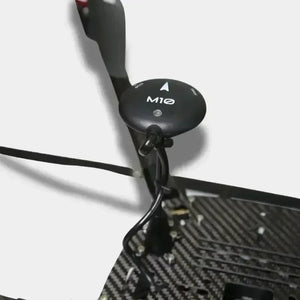

1. Holybro GPS M10N (Pixhawkille)

• Uusin Ublox 10. sukupolven GNSS-moduuli nopeaan ja tarkkaan paikannukseen
• Korkeavahvuiset 25×25×4mm antenni luotettavaan satelliittivastaanottoon
• Integroitu IST8310 kompassi tarkkaan suuntatietoon
• Sisäänrakennettu summeri ja turvakytkin
• Erittäin kirkas RGB LED-tilaindikaattori

2. MinimOSD näytön päällekkäisnäyttö

Integroitu OSD-järjestelmä Arduino-pohjainen ArduPilot MEGA:lle ja MAVlink-protokollalle. Sisältää ATmega328 MCU:n ja MAX7456 päällekkäispiirin, joka tarjoaa reaaliaikaiset lentotiedot suoraan videokuvassa.

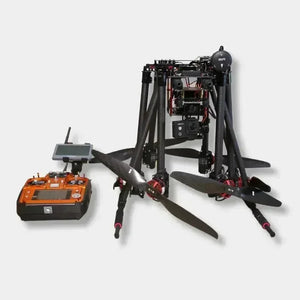

Ilmakuvauspaketin komponentit

1. Runko ja voimajärjestelmä

• ZD850PRO+ runko hiilikuiturakenteella
• Aidot D4310 400KV moottorit (6×)
• Laadukkaat 40A sähköiset nopeussäätimet (6×)
• 15-tuumaiset hiilikuituiset potkurit (3 paria)
• 12V vakaa jännitesäädinlevy

2. Lentokontrolli ja navigointi

• Aito PIX lentokontrolleri integroidulla GPS:llä
• OSD videon päällekkäisnäyttömoduuli
• 6S 10000mAh LiPo-akku
• B6AC akkulaturi
• Virtajakelumoduuli jännitteen valvonnalla

3. Kauko-ohjaus ja valvonta

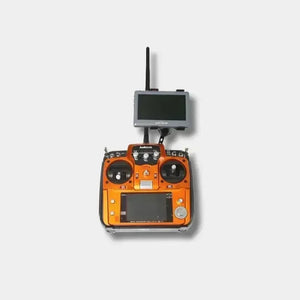

• RadioLink AT10 II 2.4GHz 10CH kauko-ohjain R12DS-vastaanottimella

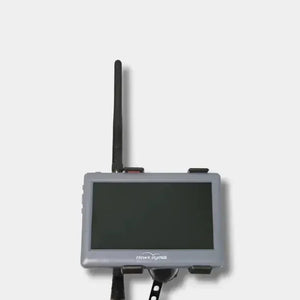

• 3.5-tuumainen TFT-värinäyttö jalustalla
• 2500mW korkeatehoinen videolähetin
• HD-ilmakamera gimbalilla

4. Ammattimaiset potkurit

T-sarjan huippuluokan hiilikuituiset myötä- ja vastapotkurit, jotka on suunnitellut professori Pekingin ilmailu- ja avaruustieteiden yliopistosta. Ominaisuuksia ovat korkea tehokkuus, erinomainen dynaaminen tasapaino, alhainen ilmanvastus ja vähentynyt melu. Valmistettu tuodusta hiilikuidusta korkealämpömuovauksella, joka takaa erinomaisen kestävyyden ja muodonmuutoskestävyyden.

Ammattimaiset sovellukset

ZD850:n vankka rakenne ja vaikuttavat ominaisuudet tekevät siitä ihanteellisen moniin ammattikäyttöihin:

1. Ammattimainen ilmakuvaus

Tallenna upeita ilmakuvausmateriaaleja elokuvatuotantoon, kiinteistöihin, tapahtumiin ja markkinointiin vakautetun gimbal-järjestelmän avulla.

2. Teolliset tarkastukset

Suorita infrastruktuuritarkastuksia sähkölinjoille, silloille, telekommunikaatiotorneille ja teollisuuslaitoksille.

3. Maatalousvalvonta

Seuraa viljelyksiä, arvioi kasvien terveyttä ja tee tarkkaa maataloutta erikoiskuormavaihtoehdoilla.

4. Kartoitus ja mittaus

Luo tarkkoja 3D-malleja, topografisia karttoja ja maantieteellisiä mittauksia pidennetyn lentoaikansa ja vakaan alustan ansiosta.

5. Etsintä ja pelastus

Avusta etsintä- ja pelastustehtävissä lämpökameroiden ja laajennetun lentomatkan avulla.

6. Erikoistoimitukset

Toimita kriittisiä tarvikkeita syrjäisiin tai vaikeasti saavutettaviin paikkoihin 6kg kantavuudella.

Lisäominaisuudet

1. Tekninen tuki

Laaja tukipaketti sisältää yksityiskohtaiset tekniset dokumentaatiot, videotutorialit, lentokontrollerin ohjelmointiohjeet, lähdekoodit ja kaaviot räätälöintiä ja huoltoa varten.

2. Asennustarvikkeet

Toimitetaan välttämättömien asennustarvikkeiden kanssa, kuten summeri, 3M-teippi, nailoniset kaapelilenkit, asennustyökalut, datakaapelit ja liitäntäjohdot saumattomaan asennukseen.

3. Kestävyys ja luotettavuus

Valmistettu laadukkaista materiaaleista, mukaan lukien hiilikuitu ja lentokonealumiini, tarjoten erinomaisen kestävyyden vaativissa ympäristöissä. Heksakopterin muotoilu tarjoaa redundanssin ja voi laskeutua turvallisesti, vaikka yksi moottori epäonnistuisi.

4. Laajennettavuus

Modulaarinen muotoilu mahdollistaa helpon päivityksen ja räätälöinnin. Yhteensopiva laajan valikoiman lisävarusteiden ja kuormavaihtoehtojen kanssa eri tehtävävaatimuksiin.
