            Waveshare SIM7600CE 4G HAT Raspberry Pi:lle LTE Cat-4 4G/3G/2G -tuki
Tämä Raspberry Pi:lle tarkoitettu 4G HAT tarjoaa luotettavan LTE Cat-4 4G/3G/2G -yhteyden sekä vankan GNSS-paikannuksen. Erityisesti Kiinan ja osien Kaakkois-Aasian alueille suunniteltu se sisältää SIM7600CE-T-moduulin, joka tarjoaa nopean langattoman yhteyden projekteihisi.
Eri alueille tarjoamme useita LTE Cat-4/Cat-1 HAT -vaihtoehtoja:
| SIM7600A-H 4G HAT | LTE Cat-4 | pääasiassa sovellettavissa Pohjois-Amerikassa (Yhdysvallat, Kanada) |
| SIM7600E-H 4G HAT | LTE Cat-4 | pääasiassa sovellettavissa Euroopassa, Kaakkois-Aasiassa, Länsi-Aasiassa, Afrikassa, Kiinassa, Etelä-Koreassa |
| SIM7600E LTE Cat-1 HAT | LTE Cat-1 | |
| A7670E Cat-1 HAT | ||
| A7600E Cat-1/GSM/GPRS HAT | ||
| SIM7600SA-H 4G HAT | LTE Cat-4 | pääasiassa sovellettavissa Australiassa, Uudessa-Seelannissa, Taiwanissa (Kiina), Latinalaisessa Amerikassa |
| SIM7600CE 4G HAT | LTE Cat-4 | pääasiassa sovellettavissa Kiinassa ja joissakin Kaakkois-Aasian maissa |
| SIM7600CE-CNSE 4G HAT | ||
| SIM7600CE-JT1S 4G HAT | ||
| A7600C1 Cat-1/GSM/GPRS HAT | LTE Cat-1 | |
| SIM7600G-H 4G HAT | LTE Cat-4 | maailmanlaajuinen versio |
Tarkista paikallisen palveluntarjoajan tukemat taajuudet ja valitse tilatessasi sopiva malli.
4G HAT Raspberry Pi:lle
Mahdollistaa LTE Cat-4 4G / 3G / 2G -yhteydet ja GNSS-paikannuksen
Perustuu SIM7600CE-T:hen

Ominaisuudet yhdellä silmäyksellä
- Standardi Raspberry Pi 40-nastainen GPIO-laajennusliitin, tukee Raspberry Pi -sarjan kortteja ja Jetson Nanoa
- Tukee modeemiyhteyttä, puheluita, SMS-viestejä, TCP:tä, UDP:tä, DTMF:ää, HTTP:tä, FTP:tä ym.
- Tukee GPS-, BeiDou-, Glonass-, GALILEO-, QZSS- ja LBS-perusasemapaikannusta
- Sisäinen USB-liitäntä AT-komentojen testaamiseen, GPS-paikannustietojen vastaanottoon ym.
- Sisäinen CP2102 USB-UART-muunnin sarjaviestintään ja virheenkorjaukseen
- UART-ohjausnastat ulostuloina, yhteensopiva Arduino/STM32 isäntäkorttien kanssa
- SIM-korttipaikka, tukee 1,8V/3V SIM-kortteja
- TF-korttipaikka tiedostojen, viestien ym. tallentamiseen
- Sisäinen ääniliitin ja äänidekooderi puheluiden soittamiseen
- 2x LED-merkkivaloa, helppo seurata toimintatilaa
- Sisäinen jännitetason muunnin, käyttöjännite voidaan asettaa 3,3V tai 5V hyppylinkin avulla
- Siirtonopeus: 300bps ~ 4Mbps (oletus: 115200bps)
- Autobaudin siirtonopeus: 9600bps ~ 115200bps
- Ohjaus AT-komennoilla (3GPP TS 27.007, 27.005 ja V.25TER komentojoukko)
- Tukee SIM-sovellustyökalua: SAT Luokka 3, GSM 11.14 Release 99, USAT
- Sisältää kehitysmateriaalit ja käyttöohjeen (esimerkkejä Raspberry Pi/Jetson Nano/Arduino/STM32)
Tekniset tiedot
| Taajuusalue | |
|---|---|
| LTE Cat-4 | LTE-FDD: B1/B3/B5/B8 LTE-TDD: B38/B39/B40/B41 |
| 3G | UMTS/HSDPA/HSPA+: B1/B8 |
| 2G | GSM/GPRS/EDGE: 900/1800 MHz |
| GNSS | |
| Satelliittijärjestelmät | GPS/Beidou/GLONASS/GALILEO/QZSS |
| Vastaanottimen tyyppi | 16-kanavainen |
| C/A-koodi | |
| Herkkä | -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BeiDou) |
| Kylmät käynnistykset: -148 dBm | |
| Aika ensimmäiseen paikannukseen (avoin taivas) | Kylmät käynnistykset: <35s |
| Nopeat käynnistykset: <1s | |
| SMS ja ääni | |
| SMS | Tuetut tyypit: MT, MO, CB, Teksti, PDU |
| Tallennus: USIM-kortti ja ME (oletus) | |
| Ääniominaisuus | Tukee kaiunvaimennusta |
| Tukee kohinanvaimennusta | |
| Muut | |
| Virtalähde | 5V |
| Käyttöjännite | 5V / 3,3V (asetetaan hyppylinkillä) |
| Käyttölämpötila | -30°C ~ 80°C |
| Säilytyslämpötila | -45°C ~ 90°C |
| Mitat | 56.0 × 65.0mm |
Vakio Raspberry Pi 40PIN GPIO
Yhteensopiva Raspberry Pi -sarjan levyjen ja Jetson Nanon kanssa

Modeemiyhteys Windowsissa/Linuxissa
LTE Cat-4: jopa 50 Mbps (lähetys) / jopa 150 Mbps (vastaanotto) *
3G (HSPA+): jopa 5,76 Mbps (lähetys) / jopa 42 Mbps (vastaanotto) *

* tarkoittaa ihanteellista tiedonsiirtonopeutta, todellinen nopeus riippuu tekijöistä kuten verkkokattavuus, liikenteen ruuhkautuminen, perusaseman kunto jne.
Pilvivestintä
Tukee viestintäprotokollia, mukaan lukien TCP/UDP/FTP/FTPS/HTTP/HTTPS

GNSS-paikannus
Tukee GPS-, BeiDou-, Glonass-, GALILEO-, QZSS- ja LBS-perusasemapaikannusta

Puhelut ja SMS-tuki
Puhelun soittaminen tai SMS-viestien lähettäminen AT-komennoilla, sisäänrakennetulla audioliittimellä

Mitä laitteessa on

- SIM7600CE-T
- CP2102 USB UART-muunnin
- NAU8810 audiodekooderi
-
TXS0108EPWR jännitemuunnin
 muuntaa 3,3V/5V jännitteen 1,8V:ksi
- MP2128DT virtapiiri
- SPX29302 virtapiiri
- Raspberry Pi GPIO -liitin
-
SIM7600 ohjausliitäntä
 yhteyttä varten isäntäkortteihin kuten Arduino/STM32
-
SIM-korttipaikka
 tukee 1,8V/3V SIM-korttia
-
TF-korttipaikka
 mahdollistaa tiedostojen, viestien ym. tallennuksen
- 3,5 mm kuuloke/mikrofoni-liitin
-
USB-liitäntä
 AT-komentojen testaamiseen, GPS-sijaintitietojen saamiseen jne.
-
USB UART-liitäntä
 sarjaviestintään tai kirjautumiseen Raspberry Pi:hin
- PÄÄ antenniliitin
- AUX antenniliitin
- GNSS-antenniliitin
- Virtakytkin
- Verkon tilan ilmaisin
- Virtailmaisin
-
Käyttöjännitteen valintahyppylanka
 konfiguroitu 0Ω vastushyppylangan avulla
 VCCIO - 3.3V: aseta käyttöjännite 3.3V:ksi
 VCCIO - 5V: aseta käyttöjännite 5V:ksi
-
UART-valintahyppylanka
 A: pääsy Raspberry Pi:hin USB:n kautta UART:iin
 B: ohjaa SIM7600 Raspberry Pi:n kautta
 C: ohjaa SIM7600 USB:n kautta UART:iin
-
PWR-konfigurointihyppylanka
 PWR - 3V3: automaattinen käynnistys virran kytkeytyessä (oletus)
 PWR - D6: käynnistys/sammutus Raspberry Pi:n D6-nastalla
-
Lentotilan konfigurointihyppylanka
 Oletuksena NC, ei lentotilan ohjausnastaa
 Flight - D4: lentotila ohjataan Raspberry Pi:n D4-nastalla
- USB-liittimen juotospadat
- BOOT-pakotetun ohjelmoinnin juotospadat
Pinout-määritelmä

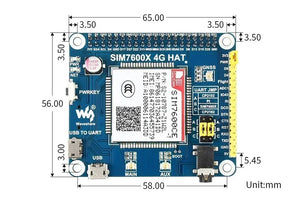

Ulkomitat
