Waveshare ESP32-S3 1.69 tuuman kosketusnäyttö 240×280 gyroskooppianturi mikro LCD
Kompakti kehityskortti, jossa on 1,69 tuuman kosketusnäyttö 240×280 pikselillä, 262K väriä, ESP32-S3 kaksiytiminen prosessori, kiihtyvyys- ja gyroskooppisensori älylaitteiden kehitykseen
Sisältää ST7789V2 -näytönohjaimen ja CST816T kapasitiivisen kosketuspiirin
Versiovaihtoehdot
ESP32-S3-LCD-1.69
ilman kosketusohjausta
ESP32-S3-Touch-LCD-1.69
kosketusohjauksella
Ominaisuudet
ESP32-S3-Touch-LCD-1.69 on Wavesharen suunnittelema edullinen, suorituskykyinen MCU -kortti, pieni koko, jossa on sisäänrakennettu 1,69 tuuman LCD -näyttö, litiumpariston latauksenhallinta, 6-akselinen anturi (3-akselinen kiihtyvyysanturi ja 3-akselinen gyroskooppi), RTC ja muuta, mikä helpottaa kehitystä ja nopeaa integrointia tuotteisiin.
Tärkeimmät ominaisuudet sisältävät:
- Varustettu ESP32-S3R8 Xtensa 32-bittisellä LX7-kaksoisydinprosessorilla, jopa 240MHz päätaajuudella
- Tukee 2,4 GHz Wi-Fiä (802.11 b/g/n) ja Bluetooth 5 (LE), sisäänrakennetulla antennilla
- Sisältää 512KB SRAM-muistia ja 384KB ROM-muistia, sisäänrakennettu 8MB PSRAM ja ulkoinen 16MB Flash-muisti
- Type-C -liitin, pitää sen ajan tasalla, helpompi käyttää
- Sisäänrakennettu 1,69 tuuman 240×280 pikselin 262K kapasitiivinen kosketusnäyttö selkeille värikuville
- Sisäänrakennettu ST7789V2 -näytönohjain ja CST816T kapasitiivinen kosketuspiiri, jotka käyttävät SPI- ja I2C -viestintää, säästäen tehokkaasti IO -resursseja
- Sisäänrakennettu QMI8658 6-akselinen IMU (3-akselinen kiihtyvyysanturi ja 3-akselinen gyroskooppi) liikkeen eleiden tunnistukseen, askelten laskemiseen jne.
- Sisäänrakennettu PCF85063 RTC -piiri varatulla SH1.0 RTC -paristoliittimellä (tukee latausta) RTC-toiminnon vaatimuksiin
- Kortilla RST-, BOOT- ja ohjelmoitava PWM-painike helppoon mukautettuun toiminnallisuuteen
- Sisäinen 3,7 V MX1.25 litiumakun lataus/purkausliitin
- Varatut 4 × GPIO-, I2C- ja UART-liitännät oheislaitteiden liittämiseen ja virheenkorjaukseen
- Tukee joustavaa kellotusta, moduulin virtalähteen itsenäistä asetusta ja muita ohjauksia eri tilanteiden vähävirtaisuuden toteuttamiseksi
- Korkea kosketusnäytön läpäisevyys, nopea vaste ja pitkä käyttöikä
Pieni koko, kosketus tuo lisää mahdollisuuksia
Sopii erilaisten älylaitteiden kehitykseen, mahdollistaa ihmisen ja tietokoneen vuorovaikutuksen

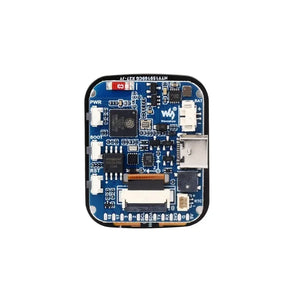

Mitä laitteessa on
-
ESP32-S3R8
WiFi- ja Bluetooth-SoC, jopa 240 MHz toimintataajuudella, sisäinen 8MB PSRAM -
W25Q128JVSIQ
16MB NOR-Flash -
PCF85063
RTC-piiri -
QMI8658
6-akselinen IMU sisältää 3-akselisen gyroskoopin ja 3-akselisen kiihtyvyysanturin -
ETA6098
tehokas litiumpariston latauksen hallinta -
MX1.25 akun liitin
MX1.25 2P-liitin, 3,7 V litiumakulle, tukee latausta ja purkua
-
USB Type-C -liitin
ohjelmointiin ja lokitulostukseen -
Summeri
ääntä tuottava oheislaite -
RTC-akun liitin
ladattavan RTC-pariston liittämiseen, tukee latausta ja purkua -
Sisäinen antenni
tukee 2,4 GHz Wi-Fiä (802.11 b/g/n) ja Bluetooth 5 (LE) -
PWM-painike
tukee paristovirtalähteen ohjausta, yksittäis-, kaksois-, monipainallus- ja pitkäpainallustoimintoja - BOOT-painike
- RST Nollauspainike
Nastojen määrittely
Ulkomitat
