Waveshare ESP32-S3 1.46 tuuman pyöreä näyttö 412×412 gyroskooppianturi
Suorituskykyinen kehityskortti, jossa on 412×412 resoluution näyttö, WiFi- ja Bluetooth-yhteydet, kiihtyvyys- ja gyroskooppisensori, sisäänrakennettu kaiutin ja mikrofoni monipuolisiin IoT-sovelluksiin.
ESP32-S3 1,46″ LCD-kehityskortti
Sisältää QSPI-väylän näytön ja useita oheisliitäntöjä
Ominaisuudet
ESP32-S3-Touch-LCD-1.46 on mikrokontrollerin kehityskortti, jossa on 2,4 GHz WiFi- ja Bluetooth BLE 5 -tuki, integroitu suuri kapasiteetin Flash- ja PSRAM-muisti. Sisäänrakennettu 1,46 tuuman LCD-näyttö, joka pystyy sujuvasti ajamaan GUI-ohjelmia kuten LVGL. Yhdistettynä erilaisiin oheisliitäntöihin, se sopii HMI:n ja muiden ESP32-S3-sovellusten nopeaan kehitykseen.
- Varustettu ESP32-S3R8 suorituskykyisellä Xtensa 32-bittisellä LX7 kaksiytimisellä suorittimella, jopa 240 MHz päätaajuudella
- Tukee 2,4 GHz Wi-Fiä (802.11 b/g/n) ja Bluetooth 5 (LE), sisäänrakennetulla antennilla
- Sisäänrakennettu 512KB SRAM ja 384KB ROM, sisäinen 16MB Flash ja 8MB PSRAM
- Sisäänrakennettu Type-C-portti, kätevämpi, parempi laiteyhteensopivuus
- Sisäänrakennettu 1,46 tuuman LCD-näyttö, 412×412 resoluutio, 16,7 miljoonaa väriä
- Tukee I2C-väylän kautta ohjattavaa kosketustoimintoa, keskeytystuen kanssa
- Sisäänrakennettu QMI8658 6-akselinen IMU (3-akselinen kiihtyvyysanturi ja 3-akselinen gyroskooppi) liikkeen eleiden tunnistukseen, askelten laskemiseen jne.
- Sisäinen PCF85063 RTC-piiri varatulla RTC-akun liittimellä (tukee latausta) RTC-toiminnon tarpeisiin
- Sisäinen ohjelmoitava PWM- ja BOOT-painike helppoon mukautettuun toiminnalliseen kehitykseen
- Sisäinen 3,7 V MX1.25 litiumakun lataus/purkausliitin
- Sisäinen TF-korttipaikka laajennettuun tallennukseen ja nopeaan tiedonsiirtoon, joustava tiedon tallennukseen ja median toistoon, yksinkertaistaa piirikaaviota
- Tukee tarkkaa ohjausta, kuten joustavaa kelloa ja useita virransäästötiloja, mahdollistaen alhaisen virrankulutuksen eri tilanteissa
- Mukauttaa useita GPIO-nastoja, jotka voidaan kartoittaa eri toiminnallisiin liitäntöihin, tehden asiakkaiden mukauttamisesta ja kehittämisestä kätevää
Versiovaihtoehdot
Molemmissa versioissa on kosketusohjaustoiminto, suojalasi on valinnainen näytön suojaamiseksi kolhuilta tai iskuilta
ESP32-S3-Touch-LCD-1.46B
kosketusohjauksella, ilman suojalasia
ESP32-S3-Touch-LCD-1.46
kosketusohjauksella, suojalasin kanssa
Sovellustilanteet

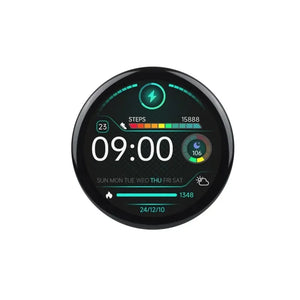

IPS-näyttöpaneeli
16,7 miljoonaa väriä, 412×412 resoluutio, laaja katselukulma
Kapasitiivinen kosketus
Tukee kapasitiivista kosketustoimintoa, jota ohjataan I2C-liitännän kautta joustavaan käyttöön ja sujuvaan käyttöliittymän vuorovaikutukseen, keskeytystuen kanssa
Tukee offline-puheentunnistusta ja tekoälypohjaista puhevuorovaikutusta
Mahdollistaa pääsyn online-suuriin mallialustoihin tukemaan useampia tekoälysovelluksia
Sisäinen äänen sisääntulo ja ulostulo
Tukee korkealaatuista äänenkäsittelyä, tarjoten selkeän ja korkealaatuisen äänen sisääntulon ja ulostulon. Varustettu offline-äänimallilla, mahdollistaen laitteen ohjauksen asettamalla pikanäppäinkomentoja
Tukee useita oheislaitteita
Tukee useiden oheislaitteiden laajennusta UART-, GPIO- ja I2C-liitännöillä jne.

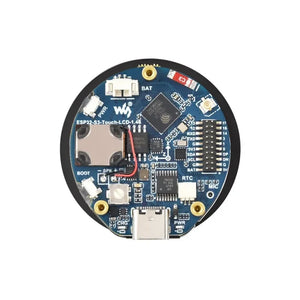

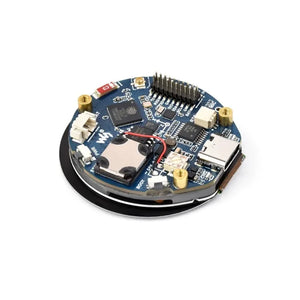

Mitä laitteessa on
-
ESP32-S3R8
kaksiytiminen prosessori, jopa 240MHz käyttötaajuus -
QST asentoanturi
QMI8658C (6-akselinen IMU sisältää 3-akselisen gyroskoopin ja 3-akselisen kiihtyvyysanturin) - 16MB Flash-muisti
- Kaiutin
- Akun latauksen hallinta
-
MP1605GTF-Z
Virtalähdemoduuli, tukee 2A (MAKS) lähtöä - Mikrofoni
-
TCA9554PWR
GPIO-laajennuspiiri - Vahvistinpiiri
- PCM5101 äänidekooderi
-
RTC-piiri
PCF85063 RTC-siru -
Monitoiminen GPIO-liitin
Useita GPIO-liitäntöjä saatavilla
- TF-korttipaikka
-
IPEX1-liitin
Vaihto käyttämään ulkoista antennia juottamalla piirilevyn vastus uudelleen - Sisäinen keraaminen antenni
-
MX1.25 akun liitin
MX1.25 2-napainen liitin, 3,7 V litiumakulle, tukee latausta ja purkua -
Paristovirtakytkin
ajuri vaaditaan - BOOT-painike
- Äänenvoimakkuuden säätönuppi
-
Latauksen ilmaisin
Litiumakun latausilmaisin, syttyy latauksen aikana, sammuu kun akku on täynnä (valon tila on epävarma, kun akkua ei ole kytketty) - USB Type-C -portti
- Virtailmaisin
-
RTC-akun liitin
ladattavan RTC-akun liittämiseen
Ulkomitat
Ilman suojalasia
Mitattu manuaalisesti, vain viitteeksi
Suojalasin kanssa
Mitattu manuaalisesti, vain viitteeksi
