Waveshare 3,4 tuuman DSI-pyöreä kapasitiivinen 10-pisteen kosketusnäyttö 800 × 800
Shipping within 72 hours
*Excluding pre-order items
Waveshare 3,4 tuuman DSI-pyöreä kapasitiivinen 10-pisteen kosketusnäyttö 800 × 800
Kuvaus
Waveshare 3,4 tuuman DSI pyöreä kapacitiivinen 10-pisteen kosketusnäyttö 800 × 800 on kompakti pyöreä IPS-kosketusnäyttö, joka on suunniteltu sulautettuihin käyttöliittymäprojekteihin, Raspberry Pi -käyttöliittymiin, älykkäisiin ohjauspaneeleihin, käsikäyttöisiin päätelaitteisiin ja pyöreisiin HMI-suunnitelmiin. Tämä 3.4-DSI-TOUCH-C moduuli yhdistää 800 × 800 pyöreän näytön, 10-pisteen kapacitiivisen kosketuksen, optisen liimauksen ja 2-kaistaisen MIPI DSI -liitännän mekaanisessa muodossa, joka on helpompi integroida tilaa rajoittaviin tuotteisiin.
Tämä pyöreä kosketusnäyttö sopii erinomaisesti kehittäjille, jotka tarvitsevat korkean pikselitiheyden IPS-näytön selkeillä kuville, nopealla kosketusvastauksella, ohjelmistolla säädettävällä kirkkaudella ja luotettavalla passiivisella lämpörakenteella. Näyttöä käytetään usein yhdessä Raspberry Pi 5:n, Raspberry Pi 4B:n, sulautettujen Linux-isäntien ja räätälöityjen ohjausjärjestelmien kanssa, jotka hyötyvät ensiluokkaisesta pyöreästä käyttöliittymästä.
Ominaisuudet
- 3,4 tuuman pyöreä IPS-näyttö 800 × 800 resoluutiolla kompakteihin, tiheisiin visuaalisiin käyttöliittymiin.
- 10-pisteen kapacitiivinen kosketus tarjoaa nopean vuorovaikutteisen ohjauksen isäntäjärjestelmästä ja ohjelmisto-ympäristöstä riippuen.
- Optinen liimaus parantaa näytön selkeyttä, vähentää sisäistä heijastusta ja auttaa pitämään pölyn poissa paneelipinosta.
- 6H karkaistu lasi lisää pinnan kestävyyttä päivittäiseen kosketuskäyttöön.
- 2-kaistainen MIPI DSI -liitäntä tarjoaa puhtaan, nopean näyttöyhteyden yhteensopiville sulautetuille alustoille.
- Ohjelmistolla säädettävä taustavalon kirkkaus auttaa mukauttamaan näytön eri valaistusolosuhteisiin.
- Alumiiniseos takakansi passiivisella jäähdytysrakenteella tukee vakaata pitkäaikaista käyttöä.
- 170° laaja katselukulma IPS-paneelista auttaa säilyttämään selkeän näkyvyyden eri asennusasennoissa.
Tekniset tiedot
| Malli | 3.4-DSI-TOUCH-C |
|---|---|
| Näytön koko | 3,4 tuumaa |
| Tarkkuus | 800 × 800 pikseliä |
| Paneelityyppi | IPS |
| Kosketustyyppi | Kapacitiivinen kosketus, jopa 10 pistettä |
| Kosketuspaneeli | Karkaistu lasi, jopa 6H kovuus |
| Näytön väriavaruus | 70 % NTSC |
| Kontrastisuhde | 1200:1 |
| Kirkkaus | 300 cd/m² |
| Näyttöpiiri | JD9365 |
| Kosketus-IC | GT928 |
| Viestintäliitäntä | 2-kaistainen MIPI DSI |
| Ulkomitat | 115.00 × 115.00 mm |
| Näyttöalue | 87.60 × 87.60 mm |
| Käyttölämpötila | 0℃ - 60℃ |
Sovellukset
- Älykodin ohjauspaneelit pyöreillä käyttöliittymäasetteluilla ja kosketusvuorovaikutuksella.
- Ajoneuvonäytöt kompakteille pyöreille tilan ja ohjauksen käyttöliittymille.
- Kulutuselektroniikka, mukaan lukien älypäätteet, mediavälineet ja pienet interaktiiviset tuotteet.
- Teollisuuslaitteet ja sulautetut HMI-paneelit, jotka tarvitsevat kestävän pyöreän kosketusnäytön.
- Raspberry Pi -projektit, jotka hyötyvät DSI-liitettävyydestä ja viimeistellystä pyöreästä näyttösuunnittelusta.
- Räätälöidyt sulautetut käyttöliittymät kojelautoihin, kelloihin, mittalaitteisiin ja laiteohjaukseen.

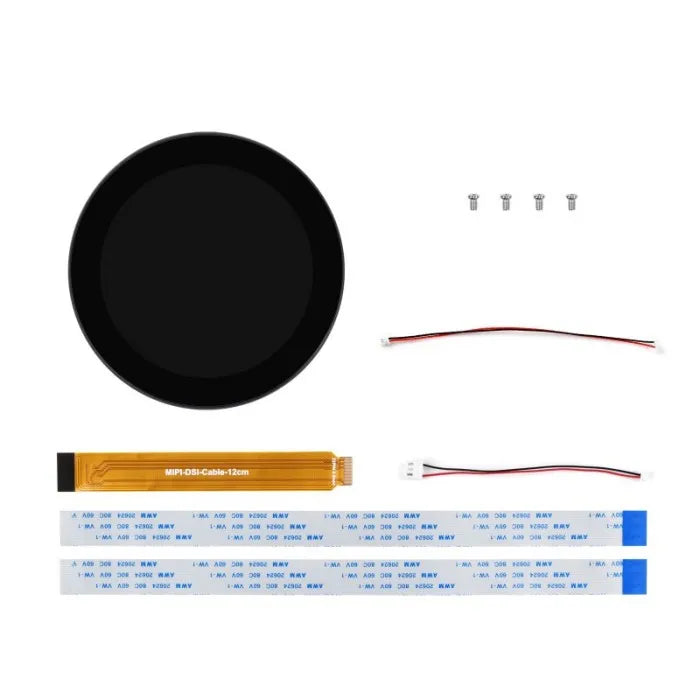

Tuotelista
- 3.4-DSI-TOUCH-C x1
- Ruuvipakkaus x1
- MX1.25 2-napainen kaapeli MX1.25 4-napaiseksi ~150mm x1
- MIPI-DSI-kaapeli 12cm x1
- MX1.25 2-nastainen - 2.54 3-nastainen kaapeli x1
- FFC 22-nastainen kaapeli (vastakkainen) x2
Muu sisältö
Liitäntäesimerkkejä on saatavilla useille alustoille, mikä helpottaa tämän DSI-pyöreän kosketusnäytön integrointia moderneihin sulautettuihin projekteihin.
IPS-paneeli tarjoaa laajan katselukulman ja sopii etupaneelin integrointeihin, joissa näytön selkeys, kosketuksen reagointikyky ja kompakti pyöreä muoto ovat tärkeitä. Viitteeksi, esimerkkikaavioissa näkyvät isäntäkortit eivät sisälly.
Liittyvää asennusohjeistusta löydät myös OpenELAB-artikkeleista Raspberry Pi 5 aloitusopas ja Raspberry Pi:n konfigurointi.
Resurssit
- Waveshare wiki: 3.4-DSI-TOUCH-C
- Raspberry Pi:n aloitusdokumentaatio
- Raspberry Pi:n konfiguraatiodokumentaatio
- Raspberry Pi:n virallinen dokumentaatiokeskus
- Luckfoxin dokumentaatiokeskus
Usein kysytyt kysymykset
Onko tämä pyöreä kosketusnäyttö Raspberry Pi:lle?
Kyllä. Tämä moduuli käyttää 2-kaistaista MIPI DSI -liitäntää ja sitä käytetään yleisesti Raspberry Pi -alustoilla, jotka tukevat vaadittua näyttöliitäntää ja ohjelmiston asetusta.
Tukeeko tämä näyttö monikosketusta?
Kyllä. Se tukee jopa 10 pisteen kapasitiivista kosketusta käyttöjärjestelmästä ja ajurituesta riippuen.
Sisältyvätkö Raspberry Pi tai muut ohjauskortit?
Ei. Esimerkkikuvissa näkyvät isäntäkortit ovat vain demonstraatiota varten, eikä niitä sisälly pakettiin.
Mikä tekee tästä näytöstä sopivan sulautettuihin käyttöliittymäprojekteihin?
Vierekkäinen IPS-paneeli, 800 × 800 resoluutio, optinen liimaus, kapasitiivinen kosketus, DSI-liitäntä ja kompakti mekaaninen koko tekevät siitä vahvan valinnan räätälöityihin HMI- ja älylaitteiden käyttöliittymiin.
