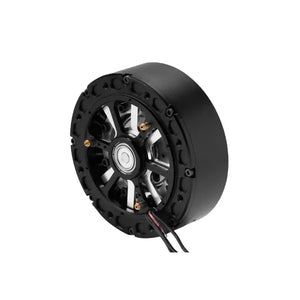

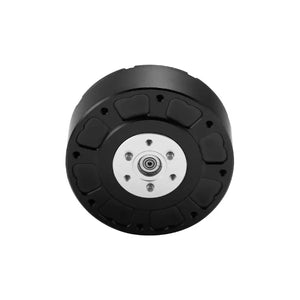

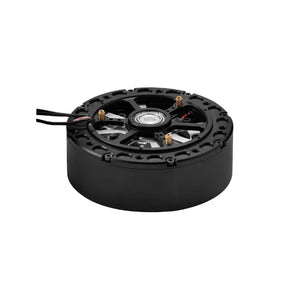

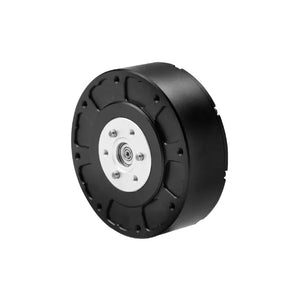

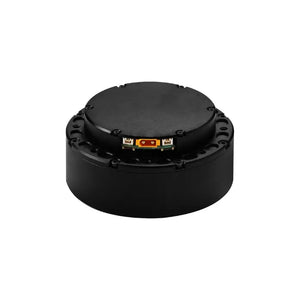

SteadyWin GIM8115-9 Vääntömomentin servomoottori robottiniveliin
SteadyWin GIM8115‑9 planeettavaihteinen moottori SteadyWiniltä on kompakti mutta tehokas ajoratkaisu vaativiin liikkeenohjaussovelluksiin. Se on rakennettu korkeaprecisellä planeettavaihteella ja kestävillä teräsvaihdeilla, tarjoten vahvan väännön pienessä tilassa. Integroitu CAN-kommunikaatio ja valinnainen enkooderituki takaavat luotettavan suorituskyvyn, tehokkaan energiankäytön ja pitkän käyttöiän teollisissa olosuhteissa.
Ominaisuudet
-
Kompakti koko, vahva teho: Pienet mitat (Ø96 mm) ja vääntö jopa 13,8 N·m nimellisteho sekä pysäytysvääntö jopa 46 N·m.
-
Laaja jännitealue: Toimii jännitteillä 12–48 V, tukien sekä 24 V että 48 V järjestelmiä.
-
Korkean hyötysuhteen planeettavaihde: 9:1 vaihde, teräksiset vaihteet ja pieni välys (≤15 kaariminuuttia).
-
Kestävyys ja suojaus: IP54-suojausluokka, melutaso alle 60 dB ja käyttölämpötila-alue ‑20°C – +80°C.
-
Tarkka ohjaus: Integroitu ohjainvaihtoehto (GDS810/GDM810), 14-bittinen enkooderin resoluutio ja CAN-väyläkommunikaatio.
-
Joustava integrointi: Tukee räätälöityjä jarruvaihtoehtoja ja toissijaisia enkooderikonfiguraatioita.
-
Kantavuus: Kestää jopa 225 N aksiaalikuormaa ja 900 N radiaalikuormaa, varmistaen vakauden raskaissa sovelluksissa.
Tekniset tiedot
|
GIM8115-9 |
|||
| Käämitystyyppi | / | ▲ | Y |
| Ohjaimen malli | / | GDS810 | |
| Nimellisjännite | V | 24 | 48 |
| Jännitealue | V | 12~48 | 12~48 |
| Teho | W | 190 | 221 |
| Nimellisvääntö | N.M | 13 | 13.8 |
| Jäämävääntö | N.M | 40 | 46 |
| Nimellisnopeus vähennyksen jälkeen | RPM | 100 | 118 |
| Maksiminopeus vähennyksen jälkeen | RPM | 129 | 146 |
| Nimellisvirta | A | 7.9 | 4.6 |
| Jäämavirtaraja) | A |
24.69 |
16.55 |
| Vaihe vaiheeseen Resistanssi | Ω | 0.28 | 0.98 |
| Vaihe vaiheeseen Induktanssi | mH | 0.26 | 0.55 |
| Nopeusvakio | rpm/v | 5.38 | 3.04 |
| Vääntömomentin vakio | N.M/A | 1.62 | 2.78 |
| Napapareja | Parit | 21 | 21 |
| Vaihdekerroin | / | 9:1 | 9:1 |
| Vaihdetyyppi | / | Planeettavaihde | Planeettavaihde |
| Vähennysvaihteen materiaal | / | TERÄS | TERÄS |
| Vähennysvaihteen välys | kaari-min | 15 | 15 |
| Moottorin paino ilman ohjainta | g | 660 | 660 |
| Moottorin paino ohjaimen kanssa | g | 705 | 705 |
| Koko ilman ohjainta | mm | Ø96*41 | Ø96*41 |
| Koko ohjaimen kanssa | mm | Ø96*48.5 | Ø96*48.5 |
| Maksimi aksiaalikuorma | N | 225 | 225 |
| Maksimi radiaalikuorma | N | 900 | 900 |
| Melutaso | dB | ＜60 | ＜60 |
| Viestintä | / | CAN | CAN |
| Toinen enkooderi | / | KYLLÄ | KYLLÄ |
| Moottorin suojausluokka | / | IP54 | IP54 |
| Käyttölämpötila | ℃ | -20~+80 | -20~+80 |
| Enkooderin resoluutio ohjaimessa | Bitti |
14 |
14 |
| Erillinen enkooderi | / | EI |
EI |
| Mukautettu jarru | / | KYLLÄ |
KYLLÄ |
Sovellus
-
Robotiikka ja automaatio: Ihanteellinen robottivarsiin, mobiilirobotteihin ja automaattiohjattuihin ajoneuvoihin, jotka tarvitsevat kompakteja mutta korkeavääntöisiä moottoreita.
-
Teollisuuslaitteet: Sopii CNC-koneisiin, pakkausjärjestelmiin ja kuljetinajureihin, joissa tarkkuus ja luotettavuus ovat kriittisiä.
-
Älykäs liikkuvuus: Käytetään sähköisissä kärryissä, palveluroboteissa ja liikkuvuuslaitteissa, jotka tarvitsevat tehokasta vääntöä ja vähäistä melua.
-
Uusiutuva energia ja IoT-laitteet: Voidaan integroida älykaupunkien infrastruktuuriin, anturialustoihin ja energiajärjestelmiin, jotka vaativat kestäviä liikeratkaisuja.
-
Maatalous- ja ulkojärjestelmät: IP54-suojauksella ja laajalla lämpötilansietokyvyllä se toimii luotettavasti maatalouskoneissa ja ulkoseurantavälineissä.
