SteadyWin GIM8108-9 Korkeavääntömomenttimoottori kaksijalkaiselle robotille

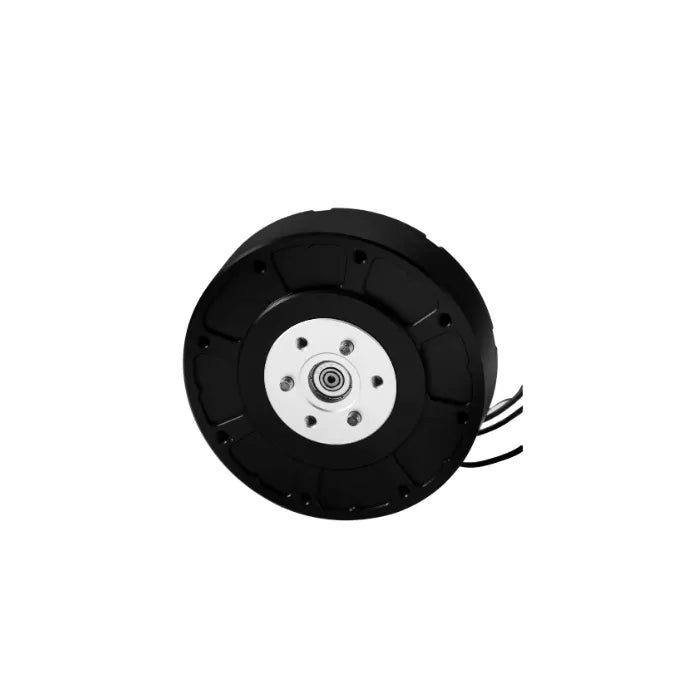

SteadyWin GIM8108‑9 on kompakti, tehokas robottinivelen moottori, joka on suunniteltu kaksijalkaisille roboteille, eksoskeletoneille, mekaanisille koirille ja puettaville robotiikkajärjestelmille. Siinä on 9:1 planeettavaihteisto, harjaton rakenne ja CAN-väyläkommunikaatio, ja se tuottaa jopa 27,38 N·m pysäytysvääntöä sujuvalla ja tarkalla liikkeellä – ihanteellinen dynaamisiin, vääntömomenttia vaativiin sovelluksiin.
🔑 Tärkeimmät ominaisuudet
-
⚙️ 9:1 planeettavaihde – Sujuva ja voimakas vääntömomentin tuotto
-
💪 Pysäytysvääntö: 27,38 N·m, nimellisvääntö: 8,19 N·m
-
🔋 Laaja jännitealue (12–48V) – Joustava integrointi eri alustoille
-
📡 CAN-väyläkommunikaatio – Vakaa, reaaliaikainen ohjaus
-
🧠 Sisäänrakennettu ohjain ja enkooderi – Yksinkertaistaa järjestelmän rakennetta
-
🛡️ IP54-suojaus – Pöly- ja roiskeenkestävä teollisuuskäyttöön
-
🔧 Valinnainen jarruvaihtoehto – Lisäturvaa tarjoava jarru
-
🔇 Alhainen melutaso (<60 dB) – Hiljainen toiminta puettaville järjestelmille
-
🌡️ Laaja lämpötila-alue – Toimii –20°C:sta +80°C:een
📊 Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Nimellisjännite | 48V / 24V |
| Jännitealue | 12–48V |
| Teho | 192W / 221W |
| Nimellisvääntö | 8,19 N·m / 8,78 N·m |
| Pysäytysvääntö | 27,38 N·m / 25,73 N·m |
| Nimellisnopeus (vaihteen jälkeen) | 207 / 195 RPM |
| Maksiminopeus (vaihteen jälkeen) | 242 / 227 RPM |
| Nimellisvirta | 4 / 9,2 A |
| Pysätysvirta | 19,8 / 34,1 A |
| Vaihdetyyppi | Planeettavaihde (teräs) |
| Vaihteiston välys | 15 kaariminuuttia |
| Moottorin paino (ilman ohjainta) | 525 g |
| Moottorin paino (ohjaimen kanssa) | 567 g |
| Koko (ilman ohjainta) | Ø96 × 34 mm |
| Koko (ohjaimen kanssa) | Ø96 × 41,5 mm |
| Maksimi aksiaalikuorma | 225 N |
| Maksimi radiaalikuorma | 900 N |
| Melutaso | < 60 dB |
| Kommunikaatio | CAN & RS485 |
| Enkooderin resoluutio | 14-bittinen |
| Suojausluokka | IP54 |
| Käyttölämpötila | –20°C – +80°C |
| Valinnainen jarru | Tukee |
🚀 Sovellukset
-
🦿 Kaksijalkaiset robotit – Vakaa kävely ja dynaaminen liikkeen ohjaus
-
🐕 Mekaaniset koirat – Korkea vääntömomentti ketterään liikkumiseen
-
🦾 Eksoskeletonit – Kevyt ja voimakas vääntömomentin tuotto
-
🏭 Automaatiojärjestelmät – Luotettava suorituskyky teollisuusympäristöissä
-
🎯 Tarkkuusrobotiikka – Sujuva ja tarkka liike
