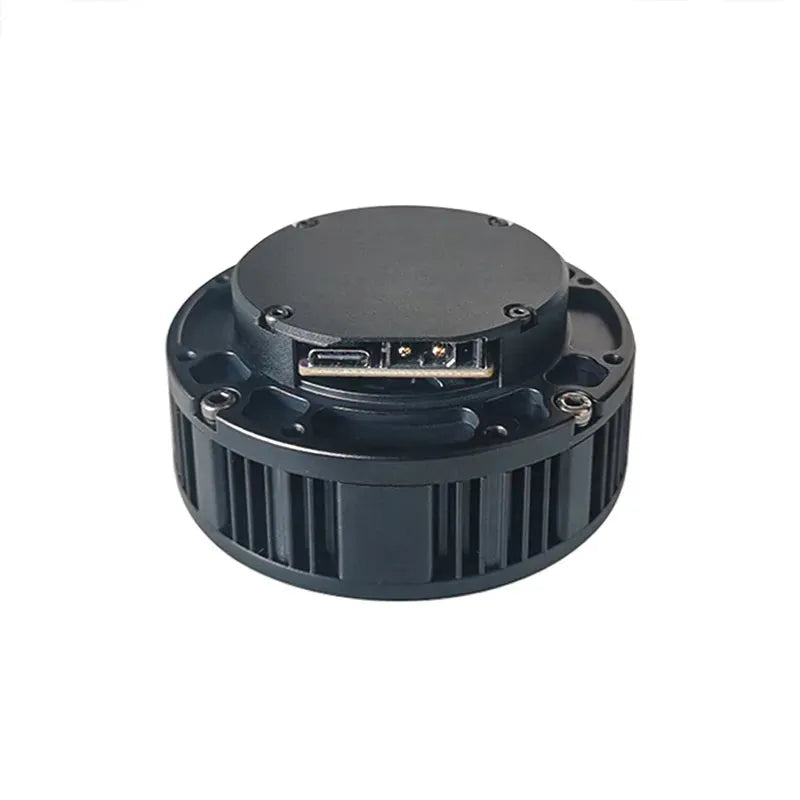

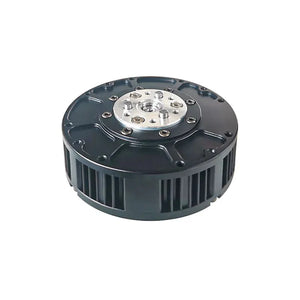

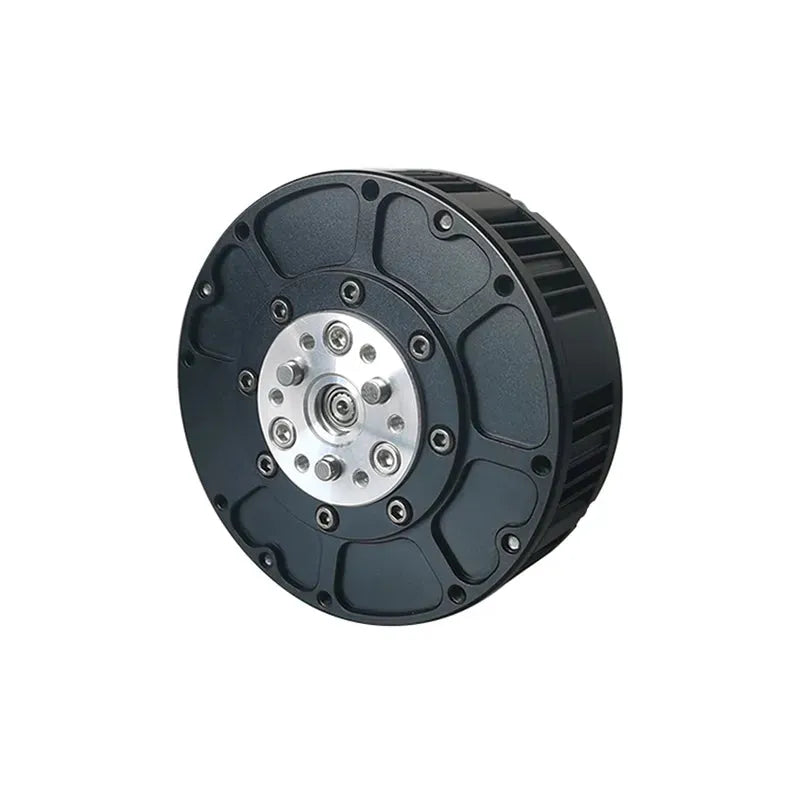

SteadyWin GIM6010-8 planeettavaihteinen moottori robottinivelen vaihteistomoottori
Takaa turvallinen kassalle siirtyminen
SteadyWin GIM6010-8 planeettavaihteinen moottori robottinivelen vaihteistomoottori
Shipping & Delivery Information
🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.
📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.
✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.
💡 Huom: Tämä moottori on saatavilla läpivientiakselilla ja jarrullisina versioina. Lisätietoja tai tilausta varten ota yhteyttä osoitteeseen info@openelab.io.
⚙️ SteadyWin GIM6010-8 – Kompakti harjaton planeettavaihteellinen moottori robotiikkaan ja automaatioon
SteadyWin GIM6010-8 on suorituskykyinen 24V 252W harjaton planeettavaihteellinen moottori, suunniteltu tarkkoihin robottiniveliin, teollisuusautomaatioon ja tilaa vaativiin mekatronisiin järjestelmiin 🤖.
Rated vääntömomentilla 5 N·m ja huippulukitusmomentilla 11 N·m se tarjoaa tehokkaan liikkeenohjauksen kompaktissa Ø80 mm koossa. Paino vain 388 g
Ominaisuudet
-
⚡ Harjaton DC-moottori integroidulla planeettavaihteistolla
-
🔋 24V / 252W teholähtö tehokkaaseen vääntömomentin tuottoon
-
🌀 5 N·m nimellisvääntö, 11 N·m jarruvääntö dynaamiseen kuormankäsittelyyn
-
🛡️ IP54-suojaus pölyä ja roiskeita vastaan
-
🔌 CAN-väylä & USB Type-C -liitettävyys joustavaan ohjausintegraatioon
-
🧩 Valinnainen räätälöity jarrumoduuli parannetun turvallisuuden ja tarkkuuden vuoksi
-
📦 Kompakti muotoilu: Ø80 mm halkaisija × matala kotelo
-
⚖️ Kevyt: vain 388 g, täydellinen mobiili- ja niveljärjestelmiin
📊 GIM6010-8 Planeettavaihteinen moottori – Tekniset tiedot
| ⚙️Parametri | 24V (GDS68) | 48V (GDS68) |
|---|---|---|
| ⚡ Nimellisjännite (V) | 24 | 48 |
| 🔌 Jännitealue (V) | 12~56 | 12~48 |
| 🔋 Nimellisvirta (A) | 10.5 | 2.8 |
| 🚦 Jarruvirta (A) | 23.4 | 17.19 |
| 🌀 Nimellisvääntö (N·m) | 5.0 | 4.6 |
| 💪 Jarruvääntö (N·m) | 11.0 | 17.91 |
| ⏱️ Arvioitu nopeus vaihdon jälkeen (RPM) | 120 | 200 |
| 🚀 Maksiminopeus vaihdon jälkeen (RPM) | 420 | 280 |
| 🔄 Vaiheen resistanssi (Ω) | 0.44 | 1.45 |
| 🧲 Vaiheen induktanssi (mH) | 0.23 | 0.82 |
| ⚙️ Kierrosnopeuden vakio (rpm/V) | 11.54 | 5.83 |
| 📈 Vääntömomentin vakio (N·m/A) | 0.47 | 1.20 |
| 🔩 Napa-parit | 14 | 14 |
| ⚙️ Vaihteiston suhde | 8:1 | 8:1 |
| 🛠️ Vaihteiston tyyppi | Planeettavaihde | Planeettavaihde |
| 🪛 Vaihteiston materiaali | Teräs | Teräs |
| 🎯 Vaihteiston välys (kaari-minuutit) | 15 | 15 |
| ⚖️ Moottorin paino ilman ohjainta (g) | 370 | 370 |
| ⚖️ Moottorin paino ohjaimen kanssa (g) | 388 | 388 |
| 📏 Moottorin koko ilman ohjainta (mm) | Ø80×29.5 | Ø80×29.5 |
| 📏 Moottorin koko ohjaimella (mm) | Ø80×40 | Ø80×40 |
| 🏋️ Maksimi aksiaalinen kuorma (N) | 200 | 200 |
| 🏋️ Maksimi säteittäinen kuorma (N) | 800 | 800 |
| 🔇 Melutaso (dB) | <60 | <60 |
| 🔗 Viestintä | CAN | CAN |
| 🎛️ Toinen enkooderi | KYLLÄ | KYLLÄ |
| 🛡️ Suojausluokka | IP54 | IP54 |
| 🌡️ Käyttölämpötila (°C) | -20 ~ +80 | -20 ~ +80 |
| 🎚️ Enkooderin resoluutio ohjaimessa (bitti) | 16-bittinen | 16-bittinen |
| ❌ Erillinen enkooderin tuki | EI | EI |
| 🛑 Räätälöity jarrutuki | KYLLÄ | KYLLÄ |
Lataa
GIM6010-8 ilman kuorta 3D-malli
GIM6010-8 ulosvetäjällä 3D-malli
🧩 SteadyWin GIM6010-8 varianttien vertailu
| Variantin nimi | Ohjain mukana | Enkooderin tyyppi | Jarrumoduuli | Akselin tyyppi | Hintahaarukka (€) | Paino (g) | Muistiinpanot |
|---|---|---|---|---|---|---|---|
| Vakio | ❌ Ei | ❌ Ei mitään | ❌ Ei | Kiinteä akseli | €58.00–132.99 | 388 g | Perusmalli, kompakti ja kevyt |
| Läpivientiakselimoottori | ❌ Ei | ❌ Ei mitään | ❌ Ei | Läpivientiakseli | €65.00–143.99 | 388 g | Mahdollistaa läpiasennuksen |

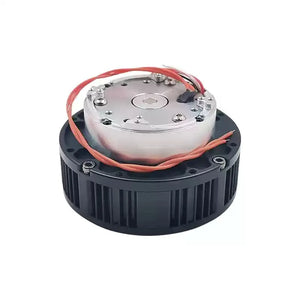

| Moottori jarrulla | ❌ Ei | ❌ Ei mitään | ✅ Kyllä | Kiinteä akseli | €107.00–185.99 | ~400 g | Ihanteellinen pystysuoraan tai kuormaa pitävään käyttöön |
| Moottori + DS6-ohjain | ✅ DS6 | ❌ Ei mitään | ❌ Ei | Kiinteä akseli | Vaihtelee | ~400 g | Plug-and-play DS6-ohjaimen kanssa |
| Moottori + S68-ohjain | ✅ S68 | ❌ Ei mitään | ❌ Ei | Kiinteä akseli | Vaihtelee | ~400 g | Korkeamman tason ohjainvaihtoehto |
| Moottori + enkooderi + GDS6 | ✅ GDS6 | ✅ Magneettinen | ❌ Ei | Kiinteä akseli | Vaihtelee | ~400 g | Suljetun silmukan ohjaukseen |
| Moottori + enkooderi + GDZ46 | ✅ GDZ46 | ✅ Magneettinen | ❌ Ei | Kiinteä akseli | Vaihtelee | ~400 g | Parannettu enkooderin resoluutio |
🔍 Huomautuksia
-
Kaikilla versioilla on sama ydinkomponentti: 24V, 252W harjaton, 5 N·m nimellisvääntö, 11 N·m pysäytysvääntö ja IP54-suojaus.
-
Enkooderilla varustetut versiot ovat ihanteellisia SLAMiin, käänteiseen kinematiikkaan ja tarkkaan palautteeseen.
-
Jarrulliset versiot suositellaan pystysuoriin niveliin tai turvallisuuskriittisiin sovelluksiin.
-
Ohjainmoduulit (DS6/S68) helpottavat integrointia CAN-väylä- tai USB Type-C -ohjausjärjestelmiin.
⚙️ Mikä on SteadyWin GIM6010-8?
SteadyWin GIM6010-8 on suorituskykyinen harjaton planeettavaihteinen moottori, suunniteltu tarkkaan liikkeenohjaukseen robotiikassa 🤖, automaatiojärjestelmissä 🏭 ja mekatroniikkalaitteissa. Se yhdistää 24V 252W harjattoman DC-moottorin ja 8:1-vähennysvaihteen, tarjoten voimakkaan väännön kompaktissa ja kevyessä muodossa.
🧠 Mikä tekee siitä erityisen?
-
Kompakti ja kevyt: Painaa vain 388 g ja halkaisija on 80 mm, ihanteellinen tilaa rajoittaville robottinivelille ja mobiilialustoille.
-
Korkea vääntömomentin tiheys: Tuottaa vahvaa vääntöä pienellä tilantarpeella – täydellinen nivelvarsille, pyöräalustaisille roboteille ja tarkkuustoimilaitteille.
-
Älykäs liitettävyys: Tukee CAN-väylää ja USB Type-C:tä, mikä helpottaa integrointia nykyaikaisiin ohjausjärjestelmiin.
-
Modulaariset vaihtoehdot: Saatavilla jarrulla tai ilman, enkooderilla ja ohjaimella, tarjoten joustavuutta erilaisiin käyttötarkoituksiin.
🛠️ Kuinka käyttää SteadyWin GIM6010-8:aa
1. 🔌 Virta- ja viestintäasennus
-
Yhdistä moottori 24V DC virtalähteeseen.
-
Käytä CAN-väylää tai USB Type-C:tä kommunikoidaksesi ohjaimesi tai tietokoneesi kanssa.
-
Jos käytät ajuria (esim. DS6 tai S68), konfiguroi se mukana toimitetulla ohjelmistolla tai SDK:lla.
2. 🧭 Enkooderin integrointi
-
Sisäänrakennettu 16-bittinen enkooderi tarjoaa tarkan asennon palautteen.
-
Ihanteellinen suljetun silmukan ohjaukseen, käänteiseen kinematiikkaan ja trajektoriasuunnitteluun.
3. 🛑 Jarrumoduuli (valinnainen)
-
Pystysuoriin tai kuormaa pitävien sovellusten kohdalla asenna räätälöity jarrumoduuli.
-
Estää takaisinajon ja parantaa turvallisuutta sähkökatkon tai lepotilan aikana.
4. 🤖 Sovellustilanteet
-
Robottikäsivarret: Käytä olka-, kyynär- tai rannerakenteissa sujuvaan liikkeeseen ja vääntömomentin hallintaan.
-
Mobiilirobotit: Integroi pyörännapoihin tai ohjausmekanismeihin.
-
Automaatiojärjestelmät: Täydellinen kuljetinmoottoreihin, pick-and-place-yksiköihin tai yhteistyörobotteihin (cobots).
🧪 Käyttöönotto-ohjeita
-
Käytä IP54-suojausta pölyn ja kevyen kosteuden suojaamiseksi teollisissa ympäristöissä.
-
Kiinnitä tukevasti mukana toimitetulla laipalla tai akselin läpi asennusvaihtoehdoilla.
-
Seuraa lämpötilaa ja virtaa kuormituksen aikana ylikuumenemisen estämiseksi.
-
Säädä PID-parametreja, jos käytät suljettua säätöpiiriä optimaalisen reagointikyvyn saavuttamiseksi.
🚀 Yhteenveto
Monipuolinen, kompakti ja tehokas SteadyWin GIM6010-8 on suunniteltu nykyaikaiseen robotiikkaan ja automaatioon. Sen korkean vääntömomentin, älykkään liitettävyyden ja modulaarisen rakenteen ansiosta se on ensisijainen ratkaisu insinööreille, tekijöille ja kehittäjille, jotka rakentavat älykkäitä liikejärjestelmiä.
