Seeed Studio WM1302 LoRaWAN-yhdyskäytävämoduuli (SPI) EU868
Shipping within 72 hours
*Excluding pre-order items
- • EU:n ja Yhdysvaltojen toimitus: 10 työpäivää
- • Muut maat: 15 työpäivää
Tarvitsetko nopeammin? Ota meihin yhteyttä puhelimitse tai sähköpostitse nopeutettua toimitusta varten.

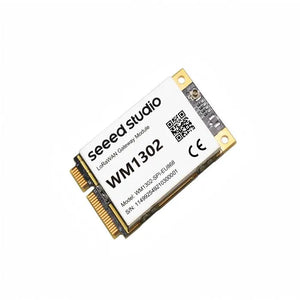

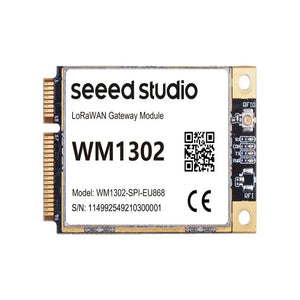

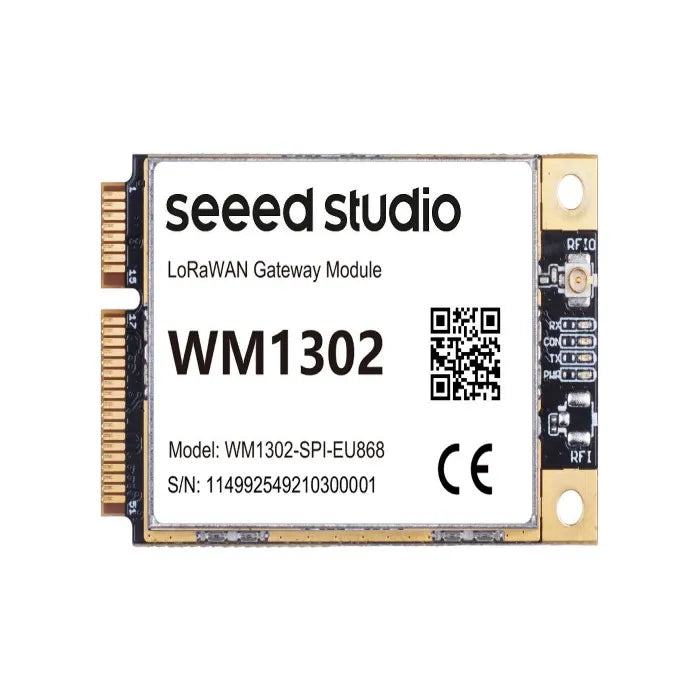

Seeed Studio WM1302 LoRaWAN-yhdyskäytävämoduuli (SPI) EU868
-
Tehostettu Semtech® SX1302 -pohjaisella LoRa®-piirillä, joka tarjoaa erittäin alhaisen virrankulutuksen ja erinomaisen suorituskyvyn.
-
Kompakti Mini-PCIe-muotoilu, jossa on standardi 52-nastainen kultainen liitin, varmistaen saumattoman integroinnin erilaisiin porttilaitteisiin.
-
Toimii erittäin alhaisissa lämpötiloissa ilman lisäjäähdytystä, mahdollistaen pienemmät LoRaWAN-porttisuunnittelut.
-
Poikkeuksellinen herkkyys, joka saavuttaa -139 dBm @SF12 SX1250 TX/RX -etupäässä; lähetysteho jopa 26 dBm @3.3V.
-
Täysin sertifioitu CE:lle (EU868), FCC ID:lle (US915) ja TELEC:lle (AS923), mikä helpottaa tuotteen sertifiointia lopullista käyttöönottoa varten.
Kuvaus
Huomautus
- SKU 114992549: WM1302(SPI - EU868) with SX1262.
- SKU 114993268: WM1302(SPI - EU868) ilman SX1262:ta.
Jos suunnittelusi ei vaadi Listen Before Talk (LBT) -toimintoa, harkitse SKU:n valintaa 114993268. Tämä SKU on tällä hetkellä varastossa, mikä lyhentää toimitusaikoja ja tekee siitä suositeltavan ostooption.
Jos kuitenkin sinun on pakko ostaa SKU 114992549, järjestämme tuotantotilauksen juuri sinun ostoksesi mukaan. Huomaa kuitenkin, että tämän SKU:n toimitusaika on pidempi.
WM1302-moduuli on uuden sukupolven LoRaWAN-porttimoduuli mini-PCIe-muodossa. Semtech® SX1302 -pohjaisen LoRaWAN®-piirin ansiosta WM1302 avaa suuremman kapasiteetin pitkän kantaman langattomalle siirrolle porttituotteissa. Siinä on parempi herkkyys, alhaisempi virrankulutus ja matalampi käyttölämpötila kuin aiemmissa SX1301- ja SX1308 LoRa®-piireissä.
WM1302 LoRaWAN -porttimoduulissa on SPI- ja USB-versiot sekä US915- että EU868-taajuusalueilla, mikä antaa laajan valikoiman LoRaWAN-taajuussuunnitelmia, mukaan lukien EU868, US915, AS923, AS920, AU915, KR920 ja IN865.
WM1302-moduuli on läpäissyt useita sertifiointeja, kuten CE (EU868), FCC ID (US915), TELEC (AS923). Nämä helpottavat pitkän kantaman porttilaitteiden kehitys- ja sertifiointiprosessia.
WM1302 on suunniteltu M2M- ja IoT-sovelluksiin ja sitä voidaan laajasti käyttää LPWAN-porttien tukemissa tilanteissa. Se on täydellinen valinta teknisten vaikeuksien ja kehitysaikojen merkittävään vähentämiseen LoRa-porttilaitteiden, mukaan lukien LoRaWAN-porttien, kehityksessä.
Laitteiston yleiskatsaus
Kaavio
Nastajärjestys
Sovellukset
- LPWAN-porttien laitteiden kehitys
- Kaikenlaisten pitkän kantaman langattomien viestintäsovellusten kehitys
- LoRa- ja LoRaWAN-sovellusten oppiminen ja tutkimus
Tekniset tiedot
| Alue | EU868 | US915 |
|---|---|---|
| Taajuus | 863-870MHz | 902-928MHz |
| Sensitiivisyys | -125 dBm @125K/SF7 -139 dBm @125K/SF12 |
-125 dBm @125K/SF7 -139 dBm @125K/SF12 |
| Lähetysteho | 26 dBm (3,3 V virtalähteellä) | 25 dBm (3,3 V virtalähteellä) |
| LEDit | Virta: Vihreä Konfiguraatio: Punainen Lähetys: Vihreä Vastaanotto: Sininen | |
| Kotelomuoto | Mini PCIe, 52-nastainen Golden Finger | |
| Virrankulutus (SPI-versio) | Valmiustila: 7,5 mA TX maksimiteho: 415 mA RX: 40 mA |
|
| Virrankulutus (USB-versio) | Valmiustila: 20 mA TX maksimiteho: 425 mA RX: 53 mA |
|
| LBT (Kuuntele ennen puhumista) | Tuki | |
| Antenniliitin | U.FL | |
| Käyttölämpötila | -40°C - 85°C | |
| Mitat | 30 mm (leveys) × 50,95 mm (pituus) | |
| Sertifiointi | CE (EU868), FCC ID (US915), TELEC (AS923) | |

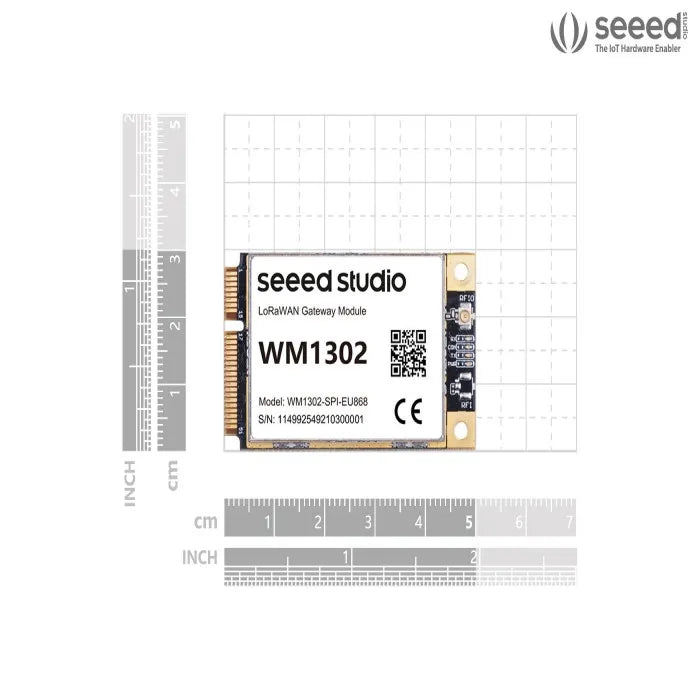

Mitat
Huomautus
Ole hyvä ja klikkaa tässä ota meihin yhteyttä, jos tarvitset lisätietoja Seeed IIoT -tuotteista ja -palveluista. Olemme innoissamme nähdessämme, että voit laajentaa ja kasvattaa liiketoimintaasi tuotteidemme ja palveluidemme avulla.
Asiakirjat
