RakWireless WisBlock RAK19007 ja RAK4631-R LoRaWAN nRF52840 RUI3:lla EU:ssa
WisBlock Starter Kit on paketoitu aloituspiste WisBlock-ekosysteemissä kehityksen aloittamiseen. Se tarjoaa rakenteellisen pohjan modulaariselle IoT-laitteiston arvioinnille ja on tarkoitettu varhaisen vaiheen laiteprototyyppien ja yhteystestauksen tarpeisiin.
Paketti sisältää WisBlock Base RAK19007:n yhdessä valittavan WisBlock Core -moduulin kanssa. Yhdessä nämä komponentit muodostavat WisBlock-kehitysalustan, jolla voi arvioida langatonta yhteyttä, laiteohjelmiston toimintaa ja virrankulutusta ilman räätälöityä laitteistosuunnittelua.
Toimien LoRaWAN-kehityspakettina BLE:llä WisBlock Starter Kit mahdollistaa moniprotokollaisen IoT-arvioinnin eri yhteysvaihtoehdoissa.
Tärkeä huomautus:
- RAK3312 WisBlock Core Module on RAK11200:n seuraaja, joka on poistunut tuotannosta (EOL) Espressifin lopetettua ESP32-Wrover-moduulin valmistuksen. RAK3312 tarjoaa parannetun suorituskyvyn ja pitkäaikaisen saatavuuden. Nykyiset RAK11200-käyttäjät saavat edelleen täyden tuen dokumentaation ja resurssien kautta.
- RAK4631-mallissa on valittavissa Arduino-versio tai vähävirta-RUI3-versio . Tämä tukee sekä Arduino-pohjaista IoT-kehitystä että vähävirtaista IoT-arviointia projektin vaatimusten mukaan.
- Jos WisBlock Base Boardin kanssa käytetään ei-ladattavaa akkua, se on irrotettava ennen USB-kaapelin liittämistä levyn porttiin laitteen konfiguroimiseksi. Muuten akku ja levy voivat vahingoittua.
- Jos WisBlock Base Boardin kanssa käytetään akkua, tarkista, että akun liittimessä on oikea napaisuus. Voit tarkistaa vaaditun napaisuuden meidän Dokumentaatiokeskuksesta.
Tuetut yhteysvaihtoehdot ja ydinkomponentit
- RAK4631 (LPWAN + BLE)
- RAK11310 (LPWAN)
- RAK3312 (LPWAN + WiFi + BLE)
- RAK11722 (LPWAN)
Nämä Starter Kitit tarjoavat alennetun pakettihinnan verrattuna yksittäisten komponenttien erilliseen ostamiseen.
Miksi tarvitset WisBlock Starter Kitin
Varhaisen vaiheen IoT-kehitys usein pysähtyy laitteistojen yhteensopimattomuuden, alueellisten rajoitusten tai tarpeettoman komponenttien hankinnan vuoksi. Tämä IoT-prototyyppisarja poistaa nämä esteet ja auttaa tiimejä siirtymään ideasta toimivaan prototyyppiin tehokkaammin.
Miksi se on hyödyllistä:
- Nopeampi käyttöönotto: Vähentää yhteensopivien ydinkomponenttien hankintaan ja varmistamiseen käytettyä aikaa
- Käyttövalmius: Tukee alueellista taajuusvalintaa vaatimustenmukaisiin testauksiin ja kokeiluihin
- Suunnittelun joustavuus: Mahdollistaa yhteysreittien vaihtamisen ilman perusalustan vaihtoa
WisBlock-aloituspaketin keskeiset ominaisuudet
-
Arkkitehtuuri
Standardoitu modulaarinen perus- ja core-arkkitehtuuri, joka tukee irrotettavia ja vaihdettavia core-moduuleja ilman peruslaitteiston muutoksia.
-
Core-moduulien yhteensopivuus
Tukee useita WisBlock Core -moduuleja, mukaan lukien LPWAN-, BLE- ja WiFi-versiot, mahdollistaen eri MCU- ja radioyhdistelmien arvioinnin yhdellä perusalustalla.
-
Moniyhteysarviointi
Tukee useita langattomia viestintäteknologioita, mukaan lukien LoRaWAN, BLE 5.0 ja WiFi (RAK3312 core -moduulin kautta). Tämä mahdollistaa pitkän kantaman, lyhyen kantaman ja IP-pohjaisten yhteyksien arvioinnin yhdellä laitteistoplatformilla, toisin kuin monet kehityspaketit, jotka tukevat vain yhtä radiota.
-
Mekaaninen ja sähköinen liitäntä
Yhtenäinen mekaaninen jalanjälki ja sähköinen liitäntä kaikissa tuetuissa core-moduuleissa, varmistaen johdonmukaisen virransyötön ja oheislaitteiden liitettävyyden koko WisBlock-ekosysteemissä.
-
Laiteohjelmistotuki
Yhteensopiva Arduino-pohjaisen laiteohjelmiston kanssa nopeaan sovelluskehitykseen ja RUI3-vähävirtaisen laiteohjelmiston kanssa virtaoptimoituun toimintaan ja ajoituksen validointiin.
Keskeiset edut IoT-prototyyppaukseen ja arviointiin
- Alueellinen vaatimustenmukaisuuden varmistus: Toimii IoT-prototyyppisarjana alueelliseen LoRaWAN-vaatimustenmukaisuuden arviointiin, mahdollistaen tarkan arvioinnin EU868-, US915-, AS923- ja muilla tuetuilla taajuusalueilla.
- Protokollatason arviointi: Mahdollistaa LoRaWAN- ja BLE-yhteyksien rinnakkaisen testauksen ilman laitteiston uudelleensuunnittelua.
- Laiteohjelmiston joustavuus: Mahdollistaa kehittäjien valita Arduino-pohjaisen kehityksen ja vähävirtaisen RUI3-laiteohjelmiston välillä projektin tavoitteiden mukaan.
- Vähentää suunnitteluriskiä: Auttaa tunnistamaan sääntelyyn, virtaan ja yhteyksiin liittyvät rajoitteet varhaisessa kehitysvaiheessa.
Alueellinen taajuusyhteensopivuus
Valitse oikea RAK4631 / RAK11310 / RAK11722 moduuliversio alueen mukaan alla olevasta taulukosta. Tämä varmistaa, että WisBlock-aloituspaketti on konfiguroitu EU868 / US915 / AS923 LoRaWAN -aloituspaketiksi tai muuksi tuetuksi alueelliseksi vaihtoehdoksi.
| Alue | Taajuus (MHz) | RAK4630 Core -moduuli | RAK11310 Core -moduuli | RAK11722 Core -moduuli | RAK3312 Core -moduuli |
| Eurooppa | EU433 | RAK4630(L) | NA | NA | NA |
| Kiina | CN470 | RAK4630(L) | NA | NA | NA |
| Intia | IN865 | RAK4630(H) | RAK11310 | RAK11722 | RAK3312 |
| Eurooppa | EU868 | RAK4630(H) | RAK11310 | RAK11722 | RAK3312 |
| Kanada | US915 | RAK4630(H) | RAK11310 | RAK11722 | RAK3312 |
| Australia | AU915 | RAK4630(H) | RAK11310 | RAK11722 | RAK3312 |
| Korea | KR920 | RAK4630(H) | RAK11310 | RAK11722 | RAK3312 |
| Aasia | AS923 | RAK4630(H) | RAK11310 | RAK11722 | RAK3312 |
| Venäjä | RU864 | RAK4630(H)> | RAK11310 | RAK11722 | RAK3312 |
Käyttötapausesimerkit WisBlock-aloituspaketille
Nämä esimerkit osoittavat, miten sarja tukee käytännön kehitystarpeita eri vaiheissa yhdistettyjen tuotteiden luomisessa, erityisesti insinööreille, jotka arvioivat IoT-aloituspakettia LoRa BLE -alustalla ennen räätälöidyn laitteiston sitoutumista.
Käyttötapaus #1: LPWAN-perusteiden oppiminen
Harrastaja käyttää sarjaa rakentaakseen yksinkertaisen anturisolmun, joka lähettää ajoittain tietoa LoRa-yhteyden kautta. Ennaltamääritetyt perus- ja ydinmoduulit vähentävät asennusvirheitä, mahdollistaen keskittymisen verkon käyttäytymisen ja virrankulutuksen ymmärtämiseen.
Käyttötapaus #2: Ensimmäinen langaton prototyyppi
Yksittäinen kehittäjä arvioi BLE-yhteyttä parittamalla sarjan mobiililaitteen kanssa. Käyttämällä modulaarista WisBlock-alustaa prototyyppi osoittaa perusdatan vaihdon ilman räätälöityä laitteistosuunnittelua.
Vertailutaulukko: WisBlock Starter Kit vs. Dragino LoRa Kit
Vaikka molemmat tuotteet toimivat LoRaWAN-aloituspaketteina, WisBlock Starter Kit tarjoaa modulaarisen ytimen vaihdon ja moniprotokollaisen arvioinnin kiinteäarkkitehtuuristen vaihtoehtojen lisäksi.
| Ominaisuus | WisBlock Starter Kit (Tämä tuote) | Dragino LoRa -sarja |
| LoRaWAN | Kyllä | Kyllä |
| BLE | Kyllä (valinnainen) | Ei |
| WiFi-vaihtoehto | Kyllä | Ei |
| Modulaarinen ytimen vaihto | Kyllä | Ei |
| Alueelliset taajuusvariantit | Kyllä | Kyllä |
| Arduino + vähävirtaohjelmisto | Kyllä | Ei |
Mitä laatikossa on
-

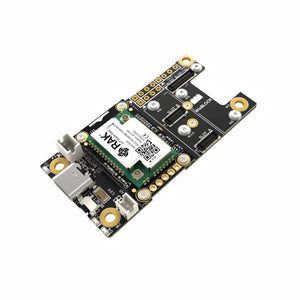

Variantti 1 (RAK19007+RAK4631)
- 1 kpl WisBlock Base (RAK19007)
- 1 kpl WisBlock Core (RAK4631) - Valitse taajuusalue ennen tilaamista. Avoimen lähdekoodin Arduino-versio
- 1 kpl LoRa-antenni MHF1-liittimellä
- 1 kpl WiFi/BLE-antenni MHF1-liittimellä
- 1 kpl Type-C USB -kaapeli
- 1 sarja ruuveja
-
Variantti 2 (RAK19007+RAK4631-R)
- 1 kpl WisBlock Base (RAK19007)
- 1 kpl WisBlock Core (RAK4631) - Valitse taajuusalue ennen tilaamista. RUI3-versio
- 1 kpl LoRa-antenni MHF1-liittimellä
- 1 kpl WiFi/BLE-antenni MHF1-liittimellä
- 1 kpl Type-C USB -kaapeli
- 1 sarja ruuveja
-

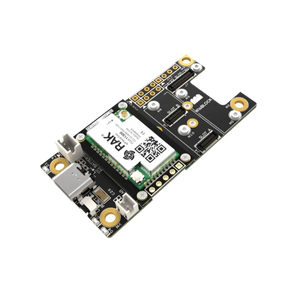

Variantti 3 (RAK19007+RAK11310)
- 1 kpl WisBlock Base (RAK19007)
- 1 kpl WisBlock Core (RAK11310) - Valitse taajuusalue ennen tilaamista
- 1 kpl LoRa-antenni MHF1-liittimellä
- 1 kpl Type-C USB -kaapeli
- 1 sarja ruuveja
-

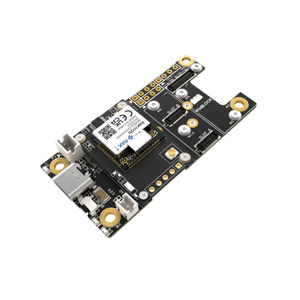

Variantti 4 (RAK19007+RAK11722)
- 1 kpl WisBlock Base (RAK19007)
- 1 kpl WisBlock Core (RAK11722)
- 1 kpl LoRa-antenni MHF1-liittimellä
- 1 kpl Type-C USB -kaapeli
- 1 sarja ruuveja
-

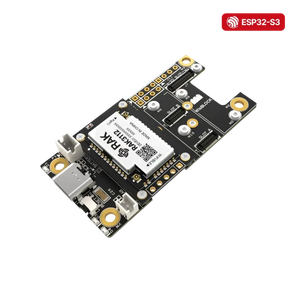

Variantti 5 (RAK19007+RAK3312)
- 1 kpl WisBlock Base (RAK19007)
- 1 kpl WisBlock Core (RAK3312)
- 1 kpl LoRa-antenni MHF4-liittimellä
-
1 kpl WiFi/BLE-antenni MHF4-liittimellä
- 1 kpl Type-C USB -kaapeli
- 1 sarja ruuveja
-

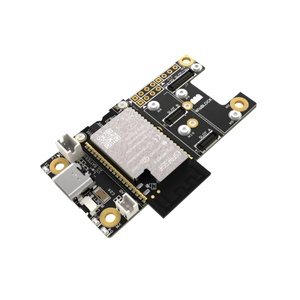

Variantti 6 (RAK19007+RAK11200 ELINKAAREN PÄÄTTYMINEN)
- 1 kpl WisBlock Base (RAK19007)
-
1 kpl WisBlock Core (RAK11200)
- 1 kpl Type-C USB -kaapeli
- 1 sarja ruuveja
RAK3312 on RAK11200:n seuraaja, tarjoten parannettua suorituskykyä ja pitkäaikaista saatavuutta. Nykyisiä RAK11200-käyttäjiä tuetaan edelleen täydellisesti alla lueteltujen dokumenttien ja resurssien kautta.
Kuinka aloittaa WisBlock Starter Kitin kanssa
RAK19007 WisBlock Base Board 2. sukupolven pikaopas
RAK19007 WisBlock Base Board 2. sukupolven tekniset tiedot
RAK4631 WisBlock LoRaWAN -moduulin pikaopas
RAK4631 WisBlock LoRaWAN -moduulin tekniset tiedot
RAK4631-R WisBlock LoRaWAN -moduulin pikaopas
RAK4631-R WisBlock LoRaWAN -moduulin tekniset tiedot
AT-komentojen käsikirja RAK4631-R WisBlock LoRaWAN -moduulin
RAK11310 WisBlock LPWAN -moduulin pikaopas
RAK11310 WisBlock LPWAN -moduulin tekniset tiedot
Nopean aloituksen opas RAK3312 WisBlock LoRaWAN + BLE + WiFi -moduulille
RAK3312 WisBlock LoRaWAN -moduulin tekniset tiedot
Yleiskatsaus RAK11722 WisBlock LPWAN -moduuliin
RAK11722 WisBlock LPWAN -moduulin tekniset tiedot
