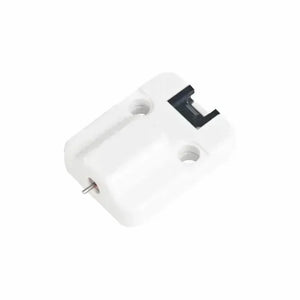

M5Stack Mini Fan -yksikkö – N20-magneettimoottori potkureineen

M5Stack Mini Fan -yksikkö – N20-magneettimoottori potkureineen

8,32 €

Kuvaus

Mini Fan Unit on N20-tasavirtamoottoriin perustuva kompakti tehoyksikkö. Mini Fan Unit -yksikköä ohjataan GPIO-tasolla tai PWM-signaaleilla, ja se voi tuottaa kuormittamattomana jopa 8800 kierrosta minuutissa saavuttavan lähtöakselin nopeuden tarkkaa käynnistys- ja pysäytysohjausta sekä portaattomasti säädettävää nopeutta varten.

Mini Fan Unit viestii Grove HY2.0-4P -liitännän kautta ja sisältää ohjaus- ja suojapiirit sulautettuihin liikeprojekteihin. Kahden LEGO-yhteensopivan reiän ansiosta Mini Fan Unit voidaan kiinnittää LEGO-rakenteisiin tai ruuveilla robottien käyttöjärjestelmiin, mallien virransyöttöön, aktiiviseen jäähdytykseen ja muihin liikkeenohjaussovelluksiin.

Ominaisuudet

  • N20-tasavirtamoottorin käyttö: Mini Fan Unit käyttää N20-tasavirtamoottoria kompakteihin liike- ja ilmavirtaprojekteihin.
  • Enintään 8800 kierrosta minuutissa: lähtöakseli saavuttaa kuormittamattomana jopa 8800 kierrosta minuutissa.
  • GPIO- ja PWM-ohjaus: Mini Fan Unit tukee tarkkaa käynnistys- ja pysäytysohjausta sekä portaattomasti säädettävää nopeutta.
  • Grove HY2.0-4P -liitäntä: Mini Fan Unit yhdistetään M5Stack-ohjaimiin tavallisen Grove-portin kautta.
  • Yksisuuntainen pyöriminen: suunniteltu yksisuuntaiseen tuulettimeen sekä mallien virransyöttöön ja liikkeenohjaukseen.
  • LEGO-yhteensopiva kiinnitys: Mini Fan Unit sisältää kaksi LEGO-yhteensopivaa reikää nopeaa mekaanista integrointia varten.
  • Kehityksen tuki: esimerkkejä on saatavilla Arduinon, UiFlow1:n ja EasyLoaderin testausta varten.

Tekniset tiedot

Moottorityyppi N20-tasavirtamoottori
Kuormittamaton nopeus Enintään 8800 kierrosta minuutissa
Pyörimissuunta Yksisuuntainen
Ohjausmenetelmä GPIO-taso tai PWM-nopeudensäätö
Viestintäliitäntä Grove HY2.0-4P
Kiinnitysrakenne 2 LEGO-yhteensopivaa reikää

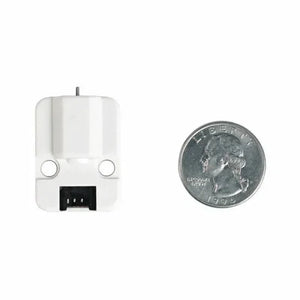

Tuotteen koko 32,0 x 24,0 x 12,2 mm
Tuotteen paino 9.3g
Pakkauksen koko 138,0 x 93,0 x 13,2 mm
Kokonaispaino 15.2g

Sovellukset

  • Robottien voimansiirtojärjestelmät, joissa Mini Fan Unit tuottaa kompaktin liikkeen.
  • Mallien tehonsyöttösovellukset, joissa tarvitaan N20-tasavirtamoottoria ja potkureita.
  • Pienten sulautettujen rakennelmien ja prototyyppien aktiivinen jäähdytys.
  • Mini Fan Unit -yksikön PWM-nopeudensäätökokeet.
  • LEGO-yhteensopivat liikerakenteet tai ruuvikiinnitteiset mekanismit.

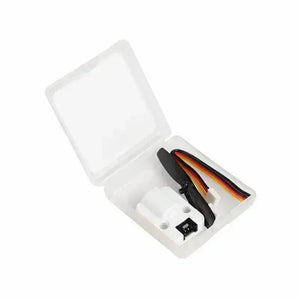

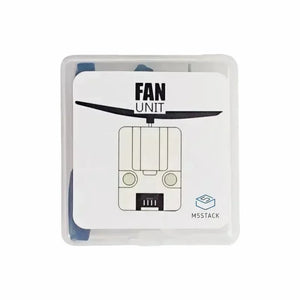

Tuoteluettelo

  • 1 x Unit Fan
  • 1 x HY2.0-4P Grove -kaapeli (20 cm)

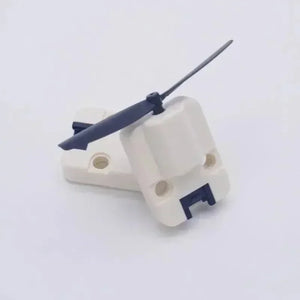

  • 2 x potkuria

Muu sisältö

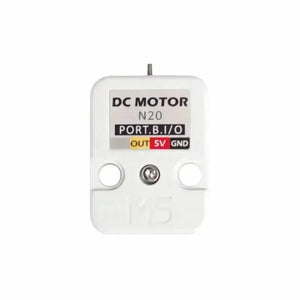

Nastakartta

PORT.B musta GND
PORT.B punainen 5V
PORT.B keltainen DIN
PORT.B valkoinen NC

Ohjaus ja kiinnitys

Mini Fan Unit -yksikköä ohjataan GPIO-tasolla tai PWM-signaaleilla, joten isäntälaite voi kytkeä moottorin päälle ja pois päältä tai säätää sen nopeutta. LEGO-yhteensopivat reiät ja kompakti 32,0 x 24,0 x 12,2 mm:n runko auttavat Mini Fan Unit -yksikköä sopimaan pieniin liikerakenteisiin.

Kehitystuki

Dokumentaatio sisältää Arduino- ja UiFlow1-resursseja Mini Fan Unit -yksikön testaamiseen sekä EasyLoader-testilatauksen tuuletinyksikön laitteiston nopeaa tarkistamista varten.

Resurssit

Usein kysyttyä

Mitä moottoria Mini Fan Unit käyttää?

Mini Fan Unit käyttää N20-tasavirtamoottoria.

Kuinka nopeasti Mini Fan Unit voi käydä?

Mini Fan Unit voi saavuttaa kuormittamattoman lähtöakselin nopeuden, joka on enintään 8 800 RPM.

Miten Mini Fan Unit -yksikköä ohjataan?

Mini Fan Unit -yksikköä ohjataan GPIO-tasolla tai PWM-signaaleilla käynnistystä, pysäytystä ja nopeudensäätöä varten.

Tukeeko Mini Fan Unit LEGO-tyyppistä kiinnitystä?

Kyllä. Mini Fan Unit sisältää kaksi LEGO-yhteensopivaa reikää joustavaa mekaanista integrointia varten.

Mitä pakkaus sisältää?

Pakkaukseen sisältyy 1 x Unit Fan, 1 x HY2.0-4P Grove -kaapeli (20 cm) ja 2 x potkuria.
