M5Stack Core2 AWS ESP32 IoT -kehityspaketti
Shipping within 72 hours
*Excluding pre-order items
- • EU:n ja Yhdysvaltojen toimitus: 10 työpäivää
- • Muut maat: 15 työpäivää
Tarvitsetko nopeammin? Ota meihin yhteyttä puhelimitse tai sähköpostitse nopeutettua toimitusta varten.
M5Stack Core2 AWS ESP32 IoT -kehityspaketti
M5Stack Core2 AWS ESP32 IoT -kehityspaketti on virallinen viitealusta AWS IoT Kit -paketille, joka on suunniteltu helpottamaan ja kustannustehokkaaksi pilviyhteyksien IoT-sovellusten rakentamista.
Tehokkaan M5Stack Core2:n pohjalta tämä paketti sisältää ESP32-kaksoisydinprosessorin, monipuoliset liitännät ja modulaarisen laajennettavuuden. Mukana on Microchip ATECC608 Trust&GO -turvaelementti, joka on esiasetettu turvallista identiteettiä ja salattua viestintää varten – välttämätön pilvi-IoT-kehityksessä.
Core2 for AWS sisältää kosketusnäytön, mikrofonin, kaiuttimen, 6-akselisen IMU:n, värinämoottorin ja ladattavan akun – tarjoten kaiken tarvittavan älykotiratkaisujen, teollisuusautomaation ja etävalvontaprojektien prototypointiin.
Olitpa sitten aloittelija tai kokenut kehittäjä, M5Stack Core2 for AWS ESP32 IoT Kit tarjoaa turvallisen, monipuolisen ja skaalautuvan alustan AWS-pohjaisten IoT-ideoidesi toteuttamiseen.
Lisätietoja Core2 for AWS IoT Kit -ohjelmasta löydät osoitteesta https://core2-for-aws-docs.m5stack.com
M5Stack Core2 for AWS on edistynyt ja turvallinen ESP32 IoT -kehityspaketti, jonka AWS virallisesti suosittelee. Se on suunniteltu pilviyhteyksien IoT-sovellusten rakentamiseen, kuuluu AWS IoT Kit -oppimisohjelmaan ja sopii sekä aloittelijoille että kokeneille kehittäjille.
Teho perustuu ESP32-D0WDQ6-V3 mikro-ohjaimeen, ja Core2 for AWS sisältää kaksi 32-bittistä Xtensa LX6 -ydintä, 240 MHz:n päätaajuuden ja 2,4 GHz Wi-Fi-yhteyden. 8 Mt PSRAM ja 16 Mt flash-muisti tarjoavat vankan suorituskyvyn monenlaisiin IoT-skenaarioihin.
Laitteessa on 2,0 tuuman kapasitiivinen kosketusnäyttö, joka tarjoaa sujuvan ja reagoivan käyttöliittymän interaktiivisiin sovelluksiin. Se on varustettu värinämoottorilla haptista palautetta varten, RTC-moduulilla tarkkaan ajanmittaukseen ja AXP192-virranhallintapiirillä energian käytön valvontaan ja optimointiin. Muita laitteisto-ominaisuuksia ovat:
-
TF-korttipaikka (tukee microSD-kortteja jopa 16 Gt asti)
-
Sisäänrakennettu kaiutin I2S-vahvistimella selkeää ääntä varten
-
3 ohjelmoitavaa kapasitiivista kosketuspainiketta etupuolella
-
Fyysiset virtapainike ja reset-painike sivuilla
Tähän pakettiin sisältyvä M5GO Bottom2 for AWS laajentaa ominaisuuksia seuraavasti:
-
MPU6886 6-akselinen IMU ja lämpötila-anturi
-
SPM1423 digitaalinen mikrofoni puhesovelluksiin
-
10 RGB-LEDiä (SK6812) räätälöityihin valotehosteisiin
-
500 mAh:n litiumakku kannettavaa käyttöä varten
-
Microchip ATECC608 Trust & GO -turvaelementti laitteistopohjaiseen tunnistautumiseen ja kryptografiseen kiihdytykseen
-
CP2104-piiriliitäntä litiumakun kommunikointiin
M5Stack Core2 AWS ESP32 IoT -kehityspaketti on plug-and-play-tyyppinen, skaalautuva ja turvallinen ratkaisu reunalaitteiden, älykotiratkaisujen, teollisuusautomaation ja pilvipohjaisten IoT-projektien kehittämiseen AWS:n alustalla.
Kaikkiin laitetta koskeviin kysymyksiin tai ongelmiin voit vierailla foorumillamme: forum.m5stack.com
Virranhallinta
Käyttö:
Virta päälle: Paina vasenta virtapainiketta kerran
Virta pois: Pidä vasenta virtapainiketta painettuna 6 sekuntia
Resetointi: Paina RST-painiketta laitteen alareunassa
Laajennukset
Joillakin näytön reunoilla voi esiintyä kosketuksen epälineaarisuutta, voit yrittää päivittää näytön laiteohjelmiston M5Toolilla tämän ongelman ratkaisemiseksi.
Tuotteen ominaisuudet
-
Viitealustapaketti käytettäväksi AWS IoT Kitin kanssa
-
ESP32-D0WDQ6-V3, tukee 2,4 GHz Wi-Fiä
-
16 Mt Flash, 8 Mt PSRAM
-
Sisäänrakennettu ATECC608 laitteistopohjainen salauspiiri
-
Kapasitiivinen kosketusnäyttö
-
Sisäänrakennettu PDM-mikrofoni, virtailmaisin, 6-akselinen IMU, värinämoottori, I2S-koodekki, vahvistin, kaiutin, RTC, virtapainike, reset-painike, 10 x RGB-LEDiä
-
TF-korttipaikka (tukee jopa 16 Gt)
-
Sisäänrakennettu 500 mAh:n litiumioniakku, varustettu virranhallintapiirillä
-
Vahvistettu AWS Device Qualification Program -ohjelman kautta
-
Yhteensopiva monialustaisen kehityksen kanssa:

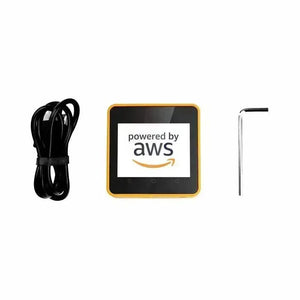

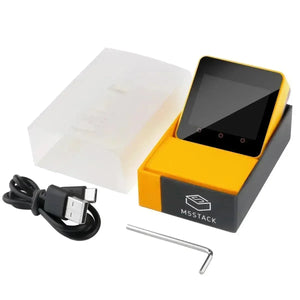

Sisältö
-
1x M5Stack Core2
-
1x M5GO Bottom2 for AWS
-
1x Type-C USB (50 cm)
-
1x kuusiokoloavain
Sovellukset
-
Esineiden internet -ohjain
-
STEM-koulutus
-
DIY-projektit
Tekniset tiedot
| Resurssit | Parametri |
|---|---|
| ESP32-D0WDQ6-V3 | 240 MHz kaksoisydin, 600 DMIPS, 520 kt SRAM, Wi-Fi |
| Flash | 16 Mt |
| PSRAM | 8 Mt |
| Laitteistopohjainen salauspiiri | ATECC608B-TNGTLSU-G (osoite 0x35) |
| Syöttöjännite | 5 V @ 500 mA |
| Isäntäliitäntä | TypeC x1, POGO PIN x1, I2C x1, GPIO x1, UART x1 |
| Ohjelmoitava LED-valo | SK6812*10 |
| Painikkeet | Virtapainike, RST-painike, virtuaaliset näppäimet * 3 |
| Värinämuistutus | Värinämoottori |
| IPS LCD -näyttö | 2,0"@320*240 ILI9342C |
| Kapasitiivinen kosketusnäytön IC | FT6336U |
| Kaiutin | 1W-0928 |
| Mikrofoni | SPM1423 |
| I2S-vahvistin | NS4168 |
| IMU | MPU6886 |
| RTC | BM8563 |
| PMU | AXP192 |
| USB-piiri | CP2104 |
| DC-DC boost | SY7088 |
| TF-korttipaikka | Tukee jopa 16 Gt |
| Litiumakku | 500 mAh @ 3,7 V |
| Antenni | 2,4G 3D-antenni |
| Käyttölämpötila | 0 °C - 40 °C (32 °F - 104 °F) |
| Netto paino | 101 g |
| Bruttopaino | 108 g |
| Tuotteen koko | 54 x 54 x 24 mm |
| Pakkauksen koko | 90 x 60 x 27 mm |
| Kotelon materiaali | Muovi (PC) |
Usein kysytyt kysymykset
K: Onko tämä paketti yhteensopiva MicroPythonin kanssa?
V: Kyllä, M5Stack Core2 for AWS tukee MicroPythonia, Arduinoa ja UIFlow'ta.
K: Mitä pilvipalveluita tuetaan?
V: Se on optimoitu AWS IoT Corelle, FreeRTOS:lle ja AWS Greengrassille.
K: Kuinka se yhdistää AWS-pilvialustaan?
V: Laitteessa oleva ATECC608-turvaelementti on esiasetettu tunnistetiedoilla, mikä mahdollistaa helpon ja turvallisen yhteyden AWS IoT Coreen.
Kaaviot
PinMap
LCD & TF-kortti
LCD: 320x240 TF-kortin maksimikoko 16 Gt
| ESP32-piiri | GPIO38 | GPIO23 | GPIO18 | GPIO5 | GPIO15 | |||
|---|---|---|---|---|---|---|---|---|
| AXP192-piiri | AXP_IO4 | AXP_DC3 | AXP_LDO2 | |||||
| ILI9342C | MISO | MOSI | SCK | CS | DC | RST | BL | PWR |
| ESP32-piiri | GPIO38 | GPIO23 | GPIO18 | GPIO4 |
|---|---|---|---|---|
| TF-kortti | MISO | MOSI | SCK | CS |
KAP.TOUCH (I2C-osoite: 0x38)
| ESP32-piiri | GPIO21 | GPIO22 | GPIO39 |
|---|---|---|---|
| AXP192 | |||
| FT6336U | SDA | SCL | INT |
Mikrofoni & NS4168
| ESP32-piiri | GPIO12 | GPIO0 | GPIO2 | AXP_IO2 | GPIO34 |
|---|---|---|---|---|---|
| NS4168 | BCLK | LRCK | DATA | SPK_EN | |
| SPM1423 | CLK | DATA |
AXP-virran merkkivalo
| AXP192 | AXP_IO1 | AXP_LDO3 |
|---|---|---|
| Vihreä LED | Vcc | / |
| Värinämoottori | Vcc |
RTC
| ESP32-piiri | GPIO21 | GPIO22 | |
|---|---|---|---|
| AXP192 | AXP_PWR | ||
| BM8563 | SDA | SCL | INT |
IMU (3-akselinen gyroskooppi & 3-akselinen kiihtyvyysanturi) & Pogo-pin
| ESP32-piiri | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | SDA | SCL |
| Pogo-pin | SDA | SCL |
USB-sarjapiiriliitäntä
| ESP32-piiri | GPIO1 | GPIO3 |
|---|---|---|
| CP2104 | RXD | TXD |
PSRAM
| ESP32-piiri | GPIO8 | GPIO7 | GPIO10 | GPIO9 | GPIO17 | GPIO16 |
|---|---|---|---|---|---|---|
| ESP-PSRAM64H | SI/SIO0 | SO/SIO1 | SIO2 | SIO3 | SCLK | CS# |
SK6812-LED
| ESP32-piiri | GPIO25 |
|---|---|
| SK6812-LED | DATA |
Sisäinen I2C-yhteys
| ESP32-piiri | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | SDA | SCL |
| AXP192 | SDA | SCL |
| BM8563 | SDA | SCL |
| FT6336U | SDA | SCL |
| ATECC608 | SDA | SCL |
Latausvirran mitattu arvo
| latausvirta | Täyteen ladattu virta (virta pois päältä) | Täyteen ladattu virta (virta päällä) |
|---|---|---|
| 0,219 A | 0,055 A | 0,147 A |
