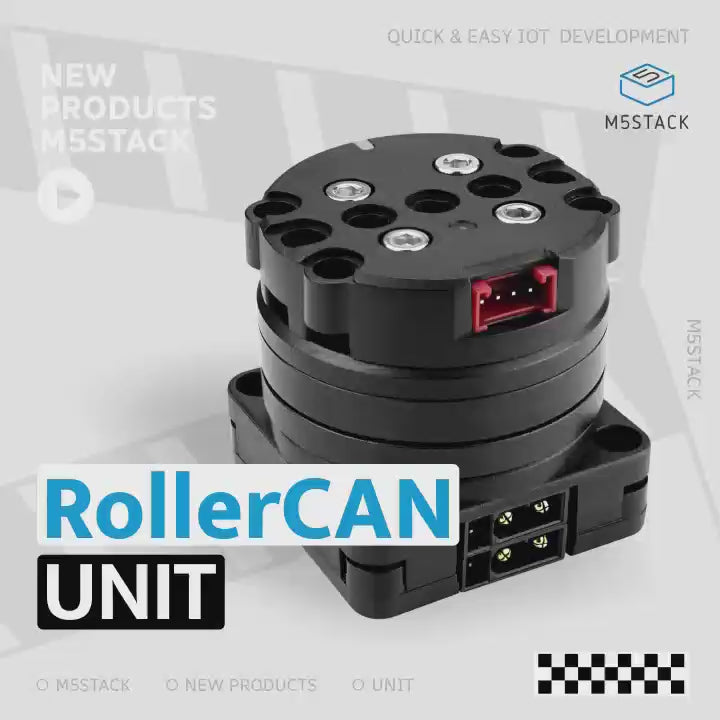

M5Stack RollerCAN -yksikkö BLDC-moottorilla (STM32)
Takaa turvallinen kassalle siirtyminen
M5Stack RollerCAN -yksikkö BLDC-moottorilla (STM32)
Shipping & Delivery Information
🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.
📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.
✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.
⚙️ RollerCAN Unit: Älykäs liikkeenohjaus kompaktissa paketissa RollerCAN Unit on harjaton DC-moottorin liikkeenohjaussarja 🌀, joka sisältää monitoimisen integraation tehokkaaseen ja tarkkaan liikkeeseen. Se tukee 6–16V DC-tuloa XT30:n kautta 🔌 ja 5V tuloa Grove-liitännän kautta 🌱, automaattisella tehokerroin säädöllä optimaaliseen suorituskykyyn ⚡.
Tehoa antaa 3504 200KV harjaton moottori, ja yksikössä on sisäänrakennettu FOC-suljetun silmukan ajosysteemi 🔁. Se käsittelee jopa 0,5A jatkuvaa vaihevirtaa (ilman pakotettua jäähdytystä) ja 1A lyhytaikaisia purkauksia 🔥.
Tarkkaa palautetta varten se käyttää magneettista enkooderia 🧲 ja tukee kolminkertaista silmukkasäätöä virralle, nopeudelle ja sijainnille 🎯. Akseli tukee liukurenkaan asennusta, mahdollistaen 360° kierron 🔄 samalla kun Grove-liitännän yhteys säilyy—täydellinen lisämoduulien pinottavaksi päälle varmistaen saumattoman virta- ja datansiirron 🔗.
🧠 Intuitiivinen käyttöliittymä & kehittäjäystävällinen suunnittelu RollerCAN Unit sisältää 0,66 tuuman OLED-näytön takapuolella reaaliaikaiseen tilan seurantaan 📺, sekä RGB-ilmaisimen ja toimintonäppäimen saumattomaan ihmisen ja koneen vuorovaikutukseen 🎛️.
Sen ylä- ja alapinnassa on LEGO-yhteensopivat kiinnitysreiät ja M3-ruuvipistokkeet, mahdollistaen helpon kokoamisen ja modulaarisen integroinnin 🧩. Sekä laitteisto että ohjelmisto ovat täysin avoimen lähdekoodin, tukien liikkeenohjausta ja parametrien säätöä väyläviestinnän kautta 🔄.
Kehittäjille se tarjoaa SWD- ja SWO-debuggausliitännät, tarjoten enemmän joustavuutta prototypointiin ja räätälöintiin 🛠️. Ihanteellinen konenivelille, liikkeenohjausjärjestelmille, teollisuusautomaatiolle ja visuaalisille demonstraatioprojekteille 🚀.
Arduino
Ominaisuudet
-
🌀 Harjaton DC-moottorin ohjaus – Sujuva, tehokas liike minimaalisen melun ja kulumisen kanssa
-
🔗 CAN & I2C -viestintä – Kaksiprotokollainen tuki joustavaan integrointiin
-
📺 Integroitu OLED-näyttö – Reaaliaikainen tilan seuranta yhdellä silmäyksellä
-
🌈 RGB-merkkivalo – Visuaalinen palaute järjestelmän tiloista ja hälytyksistä
-
🔁 FOC Closed-Loop Drive System – Tarkka virran, nopeuden ja sijainnin hallinta
-
🔄 Liukurenkaan tuki
Pakkaus Sisältää
- 1x RollerCAN-yksikkö
- 1x PwrCAN-kaapeli (10cm)
- 2x HY2.0-4P Grove -kaapelia (5cm)
- 6x kitkapinniä
- 1x laippa
- 1x kiinnike
- 1x kuusiokoloavain (2,5mm)
- 1x kuusiokoloavain (2mm)
- 6x M3 mutteria
- 2x sisäkuusiokolo päänuppiruuvia M3x14mm
- 4x sisäkuusiokolo uppokantaruuvia M3x14mm
- 4x sisäkuusiokolo uppokantaruuvia M3x12mm
- 1x yksipäinen liitinjohto 5P debug-kaapeli 1,25mm askelväli, 100mm pituus
Tuotevertailu
Sovellukset
-
🔩 Tarkka robottinivelen ohjaus – Saumaton integrointi niveljärjestelmiin
-
🏭 Älykäs valmistuslaitteisto – Optimoitu teollisuusautomaatioon ja älykkäisiin työnkulkuihin
-
🎥 Visuaaliset demonstraatioprojektit – Täydellinen koulutusympäristöihin, näyttelyihin ja prototyyppien esittelyihin
Tekniset tiedot
| Tekniset tiedot | Parametrit |
|---|---|
| MCU | STM32G431CBU6 @ Cortex-M4, 128KB Flash, 32KB SRAM, 170MHz |
| Moottorityyppi | D3504 200KV harjaton moottori @ halkaisija: 41mm |
| Ajuri-piiri | DRV8311HRRWR |
| Kulma-anturi | TLI5012BE1000 |
| Viestintäliitäntä | 2x CAN (XT30-liitäntä) @ XT30 (2+2) PW-M 2x I2C (0x64) |
| Näyttö | 0,66 tuuman OLED-näyttö, resoluutio: 64*48, SPI-yhteys |
| RGB-LEDit | 2x WS2812-2020 |
| Moottorin virtalähde | CAN (XT30-liitäntä) @ 6-16V virtalähde Grove-portin DC5V virtalähde Liukurenkaan Grove-portin DC5V virtalähde |
| Kuorma | Kuorma: 50g Moottorin nopeus: 2100rpm Virta: DC16V/225mA Kuorma: 200g Moottorin nopeus: 1400rpm Virta: DC16V/601mA Kuorma: 500g (maksimikuorma) Moottorin nopeus: 560rpm Virta: DC16V/918mA Ilman kuormaa: DC16V/78mA |
| Valmiustilan virta | Grove-portin DC5V virtalähde @ 70mA CAN (XT30-liitäntä) virtalähde DC16V @ 32mA |
| Lähtövääntö | Grove-portin DC5V virtalähde: 0.021N.m / 0.2kgf.cm @ 350mA virta CAN (XT30-liitäntä) DC16V virtalähde: 0.065N.m / 0.66kgf.cm @ 927mA virta |
| Liukurenkaan (Grove-portti) lähtökapasiteetti | DC5V / 300mA |
| Melutaso | 48dB |
| Käyttölämpötila | 0-40°C |
| Tuotteen mitat | 40*40*40mm |
| Pakkauksen mitat | 170*75*52mm |
| Tuotteen paino | 84.4g |
| Pakkauksen paino | 157.7g |
Kaaviot
Nastakartta
Yksikkö RollerCAN
| HY2.0-4P | Musta | Punainen | Keltainen | Valkoinen |
|---|---|---|---|---|
| PORT.A | MAA | 5V | SDA | SCL |
I2C, CAN, RGB, Painike
| STM32G431CBU6 | PA15 | PB7 | PA11 | PA12 | PB4 | PB5 | PC6 |
|---|---|---|---|---|---|---|---|
| I2C | SYS_I2C_SCL | SYS_I2C_SDA | |||||
| CAN | FDCAN_RX | FDCAN_TX | CAN_STB | ||||
| WS2812C | LED_DAT | ||||||
| Painike A | SYS_SW |
OLED
| STM32G431CBU6 | PB15 | PB13 | PB14 | PB10 | PB12 |
|---|---|---|---|---|---|
| OLED | OLED_MOSI | OLED_SCK | OLED_DC | OLED_RST | OLED_CS |
Malli Koko
