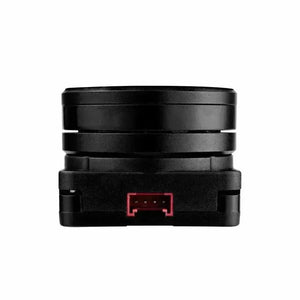

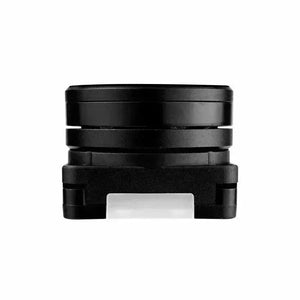

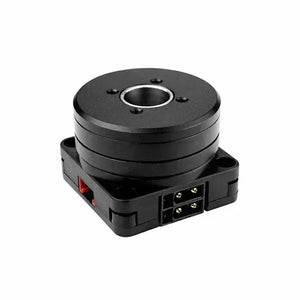

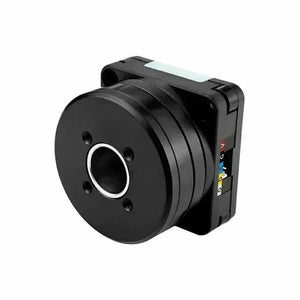

M5Stack RollerCAN Lite -yksikkö ilman liukurenkaita (STM32)
Pre-order
Ilmainen toimitus Saksassa yli 30€ ja EU:ssa yli 50€ ostoksille!
- Ennakkotilaukset lähetetään 5 arkipäivän kuluessa.
- Toimitusaika EU- ja Yhdysvaltojen maihin: 10 arkipäivää.
- Toimitusaika muihin maihin: 15 arkipäivää.
- Pre-Ordering: If an item is unavailable, you can pre-order it. We'll dispatch once stock is replenished. For specific delivery times, please feel free to contact us for inquiries.
- Express Shipping: Need it faster? Contact us via email or through our live chat support, and we'll arrange expedited delivery for you.
M5Stack RollerCAN Lite -yksikkö ilman liukurenkaita (STM32)

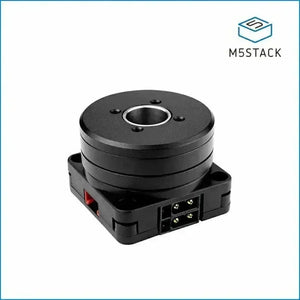

RollerCAN Lite Unit on harjaton DC-moottori liikkeenohjaussarja, jossa on useita integroitua ohjaustoimintoja, suunniteltu tarjoamaan tehokkaita liikkeenohjausratkaisuja erilaisiin sovelluksiin. Laite on yhteensopiva sekä 6-16V DC virtalähteen (CAN-liitännän kautta) että 5V syötön (Grove-liitännän kautta) kanssa, ja siinä on tehovaihtelun säätöominaisuus, joka varmistaa optimaalisen suorituskyvyn. Tuotteessa on sisäänrakennettu FOC-suljetun silmukan ohjausjärjestelmä, joka käyttää 3504 200KV harjatonta moottoria. Maksimivaihevirta jatkuvassa käytössä on 0,5A ilman pakotettua jäähdytystä ja 1A lyhytaikaisessa käytössä. Ohjain käyttää magneettista enkooderia palautteena ja tarjoaa kolminkertaisen silmukan ohjauksen virralle, nopeudelle ja asennolle, mikä takaa tarkan ohjauksen.

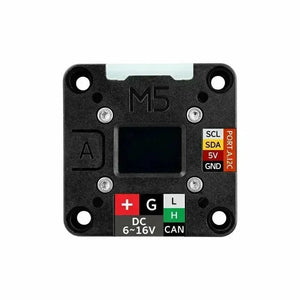

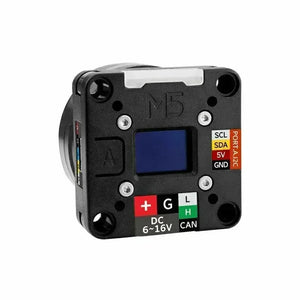

Lisäksi laitteen takapuolella on 0,66 tuuman OLED-näyttö, joka näyttää laitteen reaaliaikaisen tilatiedon. Tuotteessa on myös RGB-merkkivalo ja toimintopainike, jotka helpottavat ihmisen ja koneen välistä vuorovaikutusta. Tuotteen pohja on suunniteltu LEGO-yhteensopivilla kiinnitysrei'illä ja M3-ruuvinrei'illä, mikä mahdollistaa nopean kokoamisen ja integroinnin. RollerCAN Unitin laitteisto ja ohjelmisto ovat täysin avoin lähdekoodi, tukien liikkeenohjausta ja parametrien säätöä CAN- tai I2C-väylän kautta, ja tarjoavat SWD- ja SWO-debuggausliitännät kehittäjien joustavuuden lisäämiseksi. Tätä tuotetta käytetään laajasti konenivelissä, liikkeenohjauksessa, teollisuusautomaatiolla ja visuaalisissa demonstraatioprojekteissa.
Arduino
Ominaisuudet
- Harjaton DC-moottorin ohjaus
- CAN-viestintä / I2C-viestintäohjaus
- Integroitu OLED-näyttö
- RGB-merkkivalo
- FOC-suljetun silmukan ohjausjärjestelmä

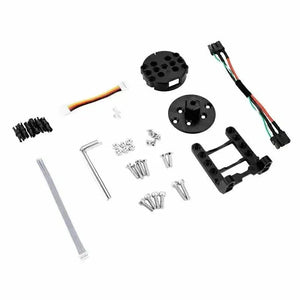

Pakkauksen sisältö
- 1x RollerCAN Lite Unit
- 1x PwrCAN-kaapeli (10cm)
- 1x HY2.0-4P Grove-kaapeli (5cm)
- 6x kitkapinniä
- 1x laippa
- 1x kiinnike
- 1x kuusiokoloavain (2,5mm)
- 1x kuusiokoloavain (2mm)
- 6x M3 mutteria
- 2x sisäkierteinen kuusiokantaruuvit M3x14mm
- 4x sisäkierteinen kuusiokantaruuvit M3x10mm
- 1x sisäkierteinen kuusiokantaruuvit M2x5mm
- 4x sisäkierteinen upotettu ruuvit M3x14mm
- 2x sisäkierteinen upotettu ruuvit M3x12mm
- 4x sisäkierteinen upotettu ruuvit M3x5mm
- 1x yksipäinen liitinjohto 5P debug-kaapeli, 1,25mm askelväli, 100mm pituus
Sovellukset
- Robottinivelohjaus
- Älykkäät valmistuslaitteet
- Visuaaliset demonstraatiot

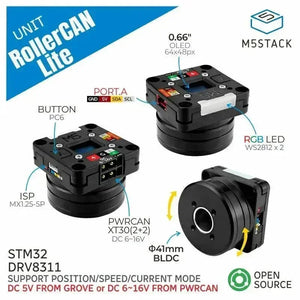

Tekniset tiedot
| Tekniset tiedot | Parametrit |
|---|---|
| MCU | STM32G431CBU6 @ Cortex-M4, 128KB Flash, 32KB SRAM, 170MHz |
| Moottorityyppi | D3504 200KV harjaton moottori @ halkaisija: 41mm |
| Ohjainpiiri | DRV8311HRRWR |
| Kulma-anturi | TLI5012BE1000 |
| Viestintäliitäntä | 2x CAN (XT30-liitäntä) @ XT30 (2+2) PW-M 1x I2C (0x64) |
| Näyttö | 0,66 tuuman OLED-näyttö, resoluutio: 64*48, SPI-viestintä |
| RGB-LEDit | 2x WS2812-2020 |
| Moottorin virtalähde | CAN (XT30-liitäntä) virtalähde @ 6-16V Grove-portin DC5V virtalähde |
| Käyttökuorma | Kuorma: 50g Moottorin nopeus: 2100rpm Virta: DC16V/225mA Kuorma: 200g Moottorin nopeus: 1400rpm Virta: DC16V/601mA Kuorma: 500g (maksimikuorma) Moottorin nopeus: 560rpm Virta: DC16V/918mA Ei kuormaa: DC16V/78mA |
| Valmiustilan virta | Grove-portin DC5V virtalähde @ 70mA CAN (XT30-liitäntä) virtalähde DC16V @ 32mA |
| Melutaso | 48dB |
| Ulostulovääntö | Grove-portin DC5V virtalähde: 0,021N.m / 0,2kgf.cm @ 350mA virta CAN (XT30-liitäntä) DC16V virtalähde: 0,065N.m / 0,66kgf.cm @ 927mA virta |
| Käyttölämpötila | 0-40°C |
| Tuotteen mitat | 40*40*30mm |
| Pakkauksen mitat | 170*75*52mm |
| Tuotteen paino | 71,9g |
| Pakkauksen paino | 150,4g |
