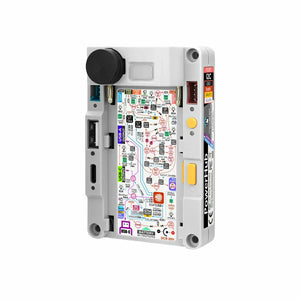

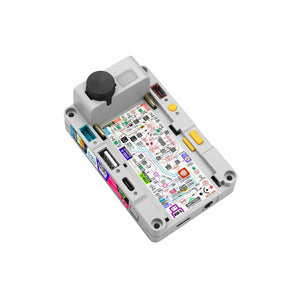

M5Stack PowerHub IoT -kehityspaketti (ESP32-S3)
M5Stack PowerHub IoT -kehityspaketti (ESP32-S3)

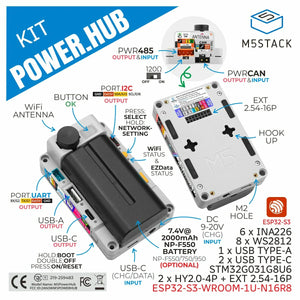

PowerHub on ohjelmoitava ohjain, joka integroi monikanavaisen virranhallinnan. Se käyttää ESP32-S3-WROOM-1U-N16R8-ydinmoduulia, jossa on kaksiytiminen Xtensa LX7 -prosessori (240 MHz päätaajuus), tukee 2,4 GHz Wi-Fiä, ja siinä on 16 Mt sisäistä Flash-muistia sekä 8 Mt PSRAM-muistia. Siinä on sisäänrakennettu STM32G031G8U6-koprosessori yhdistettynä useisiin INA226 jännite- ja virtatunnistus-IC:ihin sekä elektroninen kytkinsuunnittelu, mikä mahdollistaa useiden laajennusliitäntöjen virran tilan tarkan hallinnan tarkkaa virrankulutuksen ohjausta varten, samalla tarjoten koko laitteen vähävirtaisen herätysmahdollisuuden. Laitteen USB Type-C -portti tukee ohjelman latausta ja USB OTG -toimintoja. Sisäinen USB-kytkinjärjestelmä mahdollistaa alapuolisen USB-liitännän reitityksen etupuolen USB Type-A / USB Type-C -porteille USB-lisälaitteiden laajentamisen helpottamiseksi. Se käyttää tehokasta virranhallintajärjestelmää, joka tukee useita virtalähdetiloja (DC-virta + 2S-akku + PWR485/PWR CAN -tulovirta). Siinä on kaksi HY2.0-4P Grove -liitäntää, RS485- ja CAN-väyläkommunikaatioliitännät, jotka helpottavat yhteyttä erilaisiin antureihin ja teollisuusohjauslaitteisiin. Se sopii teollisuusautomaation ohjaukseen, älykotiin ja muihin sovelluksiin tarjoten kehittäjille vakaan ja luotettavan IoT-ratkaisun.
Ominaisuudet
- ESP32-S3-WROOM-1U-N16R8-ydinmoduuli
- Tukee vähävirtaista ajoitettua herätystä
- USB Type-A / USB Type-C -laajennusportit
- 2 x HY2.0-4P laajennusporttia
- 2.54-16P laajennusväyläliitäntä
- RS485-kommunikaatiorajapinta (120Ω päätevastuskytkimellä)
- CAN-väyläkommunikaatiorajapinta (120Ω päätevastuskytkimellä)
- 2,4 GHz SMA miniantenni
- Useita virtalähdetiloja:
- PWR485/PWR CAN -tulovirta
- 2S-akkuvirransyöttö
- DC 7 ~ 20V tulovirta
- Käyttöliittymä:
- Monikanavaiset tilavalo-LEDit
- 3 fyysistä painiketta
- Useita kiinnitysmahdollisuuksia:
- Magneettinen muotoilu helpottaa kiinnitystä metallipinnoille

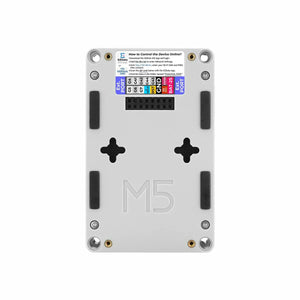

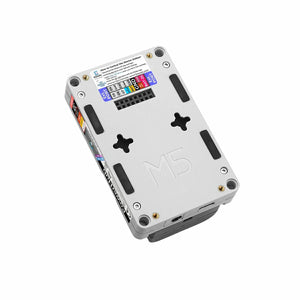

- Ristikiinnitysreiät takana helpottavat seinäkiinnitystä
- LEGO-kiinnitysreiät
- M2-ruuvireiät
Sisältää
- 1 x PowerHub

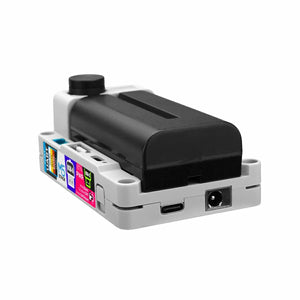

- 1 x NP‑F550 2000mAh irrotettava akku (valinnainen)
Sovellukset
- Teollisuusautomaatio
- Älykoti
Tekniset tiedot
| Tekninen tieto | Parametri |
|---|---|
| SoC | ESP32-S3-WROOM-1U-N16R8@kaksiytiminen Xtensa LX7 -prosessori, jopa 240 MHz |
| MCU | STM32G031G8U6 |
| Flash | 16 Mt |
| PSRAM | 8 Mt |
| Wi-Fi | 2,4 GHz Wi-Fi |
| Laajennusportit | 2 x HY2.0-4P + EXT 2.54-16P |
| RS485-liitäntä | Liitintyyppi: VH3.96-4P 120Ω päätevastuskytkimellä Käänteinen tulojännite: DC 9 ~ 20V |

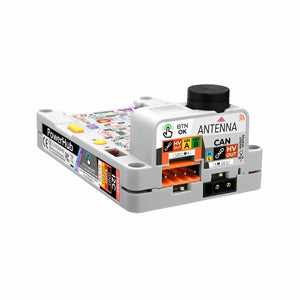

| CAN-liitäntä | Liitintyyppi: XT30 (2+2) 120Ω päätevastuskytkimellä Käänteinen tulojännite: DC 9 ~ 20V |
| USB-liitäntä | 1 x USB Type-A, 2 x USB Type-C |
| RGB-LED | 8 x WS2812 |
| Antenniominaisuudet | Koko: 15 x 14 mm, SMA-liitin (sisäkierre, sisäreikä), toimintataajuus: 2,4 GHz, vahvistus: 2 dB, VSWR ≤ 1,8 |

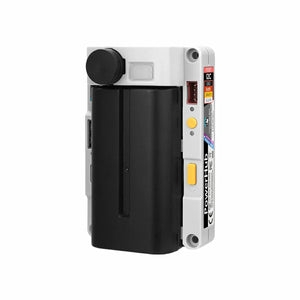

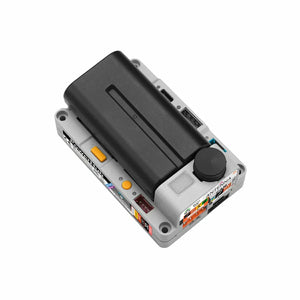

| Yhteensopiva akku | NP-F550/750/950, litium 2S @ 7,4 V |

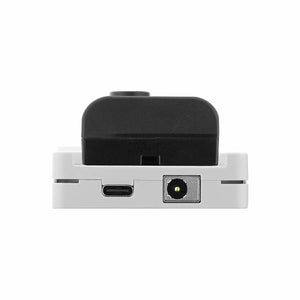

| DC-virtatuloportti | Tulojännite: DC 9 ~ 20V, mitat: 5,5 x 2,1 mm, napaisuus: positiivinen sisällä, negatiivinen ulkona |
| Käyttölämpötila | 0 ~ 40°C |
| Tuotteen koko | 88,0 x 56,0 x 38,5 mm |
| Tuotteen paino | PowerHub: 71,0 g PowerHub Kit (akun kanssa): 170,7 g |
| Pakkauksen koko | 110,0 x 73,0 x 42,0 mm |
| Bruttopaino | PowerHub: 105,5 g PowerHub Kit (akun kanssa): 208,2 g |
