M5Stack IoT -pohja CAT-M -moduulilla Viestintäpohja

55,44 €

🌐 IoT Base CatM – Kaksitilainen CatM- ja NB-IoT-yhteysasema

IoT Base CatM on toiminnallinen IoT-viestintäpohja, joka on suunniteltu datansiirtotilanteisiin, joissa vaaditaan matalaa viivettä, pientä läpimenokapasiteettia ja pitkäaikaista toimintaa. SIM7080G-viestintämoduulin voimin se tukee CatM- ja NB-IoT-kaksoistiloja, kattaen suurimman osan maailman taajuuskaistoista vastaamaan erilaisia alueellisia vaatimuksia.

UART AT-komentokontrollilla, SMA-ulkoantennilla ja MicroSIM-korttipaikalla varustettu IoT Base CatM takaa luotettavan yhteyden. Se sisältää runsaasti laajennusliitäntöjä (I2C, UART, GPIO, RS485, paristovirtaliitäntä) ja tukee ModBus-teollisuusprotokollia, mikä tekee siitä ihanteellisen etäohjaukseen, valvontaan, telelääketieteeseen ja pilvidata-sovelluksiin.



🔧 Ominaisuudet

  • ✅ SIM7080G viestintämoduuli

  • ✅ CatM & NB‑IoT kaksoistilatuetut (monikaistainen maailmanlaajuinen)

  • ✅ UART-liitäntä AT-komentokontrollilla

  • ✅ MicroSIM-korttipaikka

  • ✅ SMA-ulkoantenniliitäntä

  • ✅ Laajennusliitännät: RS485, I2C, GPIO, UART, paristovirtaliitäntä

  • ✅ Tukee teollisuusprotokollia (ModBus)

  • ✅ Maailmanlaajuisesti sertifioitu: Softbank, Telec, Docomo, KDDI, RCM, CE‑RED, GCF, FCC, PTCRB, AT&T, Verizon, T‑Mobile, US Cellular, Deutsche Telekom, RoHS, REACH

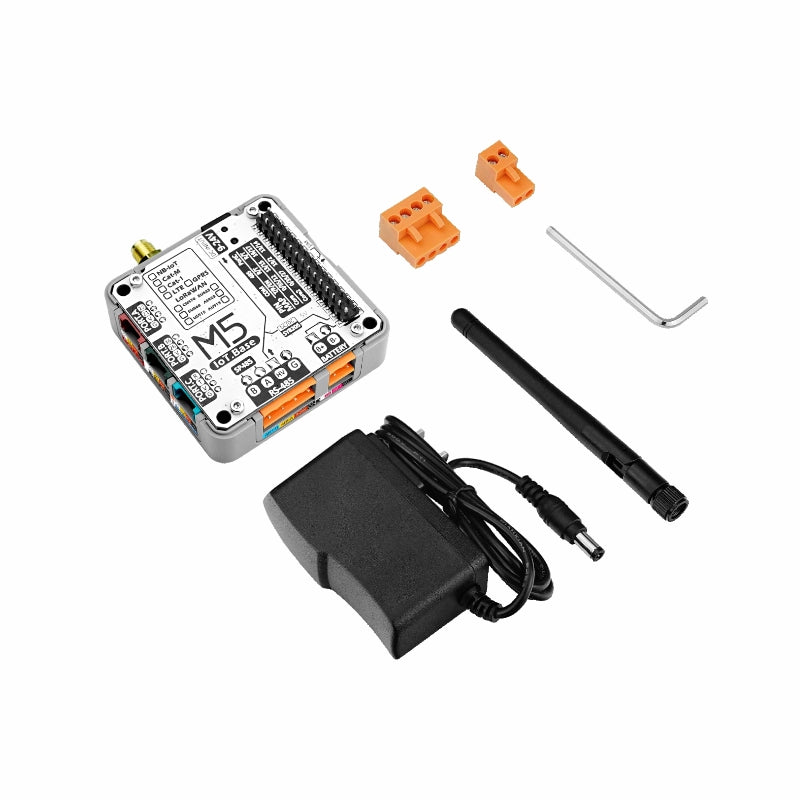

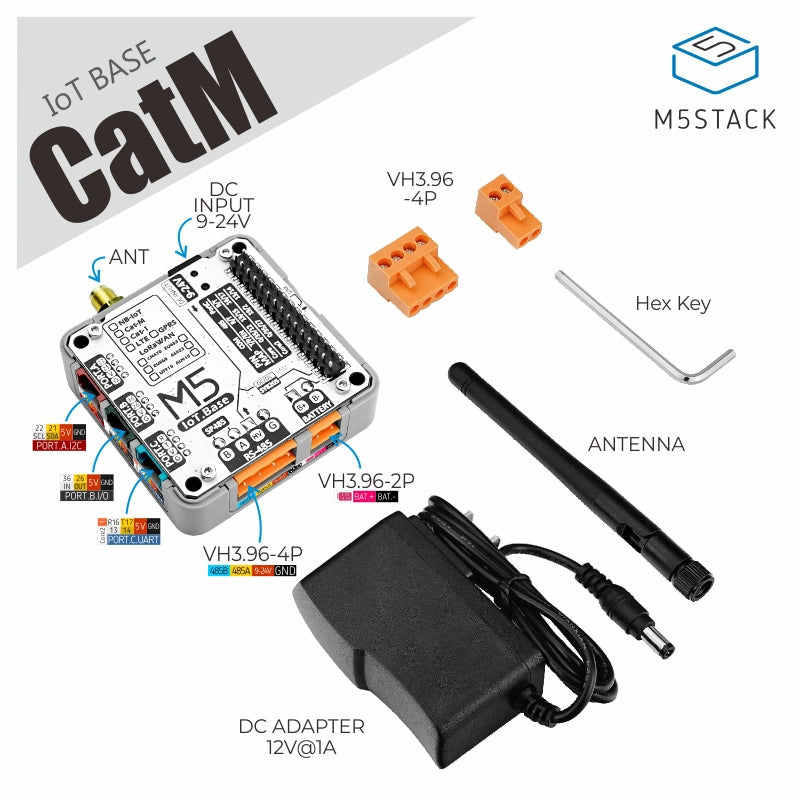

📦 Paketin sisältö

  • 1 × IoT Base CatM

  • 1 × SMA-antenni

  • 1 × 12 V DC virtalähdeadapteri (US-standardi)

  • 1 × VH‑3.96‑2P liitin

  • 1 × VH‑3.96‑4P liitin

  • 1 × DIN-kiskokiinnityspohjalevy

  • 2 × M3×28 ruuvit

  • 1 × M3 kuusiokoloavain


🔧 Sovellukset

  • 📡 Etäohjaus & valvonta

  • ☁️ Pilvitietosovellukset

  • 🩺 Telelääketiede & terveydenhuollon IoT

  • 🚲 Pyörävuokrausjärjestelmät

  • 📊 Tiedonkeruu & teollinen IoT


📊 Tekniset tiedot

Tekniset tiedot Parametrit
Viestintämoduuli SIM7080G (UART 115200 8N1)
Tuetut Cat‑M-taajuudet B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
Tuetut Cat‑NB-taajuudet B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Cat‑M-nopeus YL: 1119 kbps / AL: 589 kbps
NB‑IoT-nopeus YL: 150 kbps / AL: 136 kbps
RF-teholuokka Luokka 5 (Tyyp. 21 dBm)
Tuetut protokollat TCP, UDP, HTTP, HTTPS, TLS, DTLS, PING, LWM2M, COAP, MQTT, SSL
Käyttövirta 42 mA (DC 12 V tulo, kytketty)
Liitännät I2C, GPIO, UART (HY2.0‑4P), RS485 (VH‑3.96‑4P), DC-virta, litiumakku
Tuotteen koko 80 × 54 × 33 mm
Tuotteen paino 29,4 g
Pakkauksen koko 104 × 99 × 60 mm
Bruttopaino 153,6 g



Sertifikaatit



Kaaviot

PinMap

  • SIM7080G
M5Core G0 G35 G12 5V MAA
SIM7080G RX TX VIRTA VCC MAA
  • RS485
YDIN G15 G13 5V MAA
RS485 TX RX VIN MAA
  • HY2.0-4P
M5Core G21 G22 5V MAA
I2C-PORTTI SDA SCL VCC MAA
M5Core G36 G26 5V MAA
GPIO-PORTTI ADC DAC VCC MAA
M5Core G17 G16 5V MAA
UART-PORTTI TX RX VCC MAA

M5-Väylä

NASTA VASEN OIKEA NASTA
MAA 1 2 SIM7080G_TX
MAA 3 4 PORTTI.B
MAA 5 6 EI KÄYTÖSSÄ
EI KÄYTÖSSÄ 7 8 EI KÄYTÖSSÄ
EI KÄYTÖSSÄ 9 10 PORTTI.B
EI KÄYTÖSSÄ 11 12 EI KÄYTÖSSÄ
EI KÄYTÖSSÄ 13 14 EI KÄYTÖSSÄ
UART_VASTAANOTTO 15 16 UART_LÄHETYS
I2C_SDA 17 18 I2C_SCL
EI KÄYTÖSSÄ 19 20 EI KÄYTÖSSÄ
MOD_VIRTA 21 22 RS485_LÄHETYS
RS485_VASTAANOTTO 23 24 SIM7080_VASTAANOTTO
EI KÄYTÖSSÄ 25 26 EI KÄYTÖSSÄ
EI KÄYTÖSSÄ 27 28 5V
EI KÄYTÖSSÄ 29 30 AKKU

Mallin koko



Tekniset tiedot



Ohjelmistot

Arduino



UiFlow1
