M5Stack Ketjun kulma (STM32G031)

M5Stack Ketjun kulma (STM32G031)

8,95 €

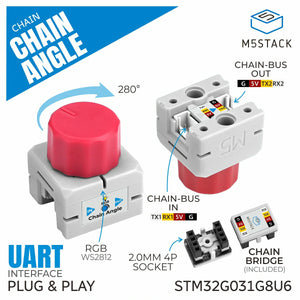

Chain Angle on 🎛️ potentiometriin perustuva syöttösolmu M5Stack Chain -sarjassa. Kun nuppia käännetään, näytteenottopäätteen jännite muuttuu määritellyllä alueella. Sisäänrakennettu MCU suorittaa ADC-muunnoksen ja tuottaa signaalin, jonka resoluutio on jopa 12 bittiä.

🌈 Ohjelmoitava RGB-LED on integroitu tilan ilmaisuun ja vuorovaikutteiseen visuaaliseen palautteeseen, mikä tekee moduulista ihanteellisen ihmisen ja koneen käyttöliittymiin, 🏠 älykotijärjestelmiin ja ⚙️ moottorin nopeuden ohjaukseen.


🧠 Ydin & Yhteydet

Tehostettuna STM32G031G8U6 MCU:lla, Chain Angle kommunikoi UART-sarjallisella kaskadiprotokollalla. Kahdella HY2.0‑4P laajennusportilla voit helposti liittää lisää Chain-sarjan laitteita rakentaaksesi monipuolisempia ja laajennettavampia vuorovaikutteisia sovelluksia 🔗✨

Ominaisuudet

  • 🔗 M5Stack Chain Series -moduuli

  • 🎚️ Potentiometrin säätönuppi sujuvaan analogiseen ohjaukseen

  • 🧠 STM32G031G8U6-ytiminen MCU vakaaseen, vähävirtaiseen käsittelyyn

  • 🌈 1× RGB-LED tilan ilmaisuun ja vuorovaikutteiseen palautteeseen

  • 🔌 UART-sarjallinen kaskadiviestintäprotokolla helppoon monilaiteliitäntään

  • 🔄 2× HY2.0‑4P laajennusliitäntää lisä Chain-sarjan laitteiden liittämiseen

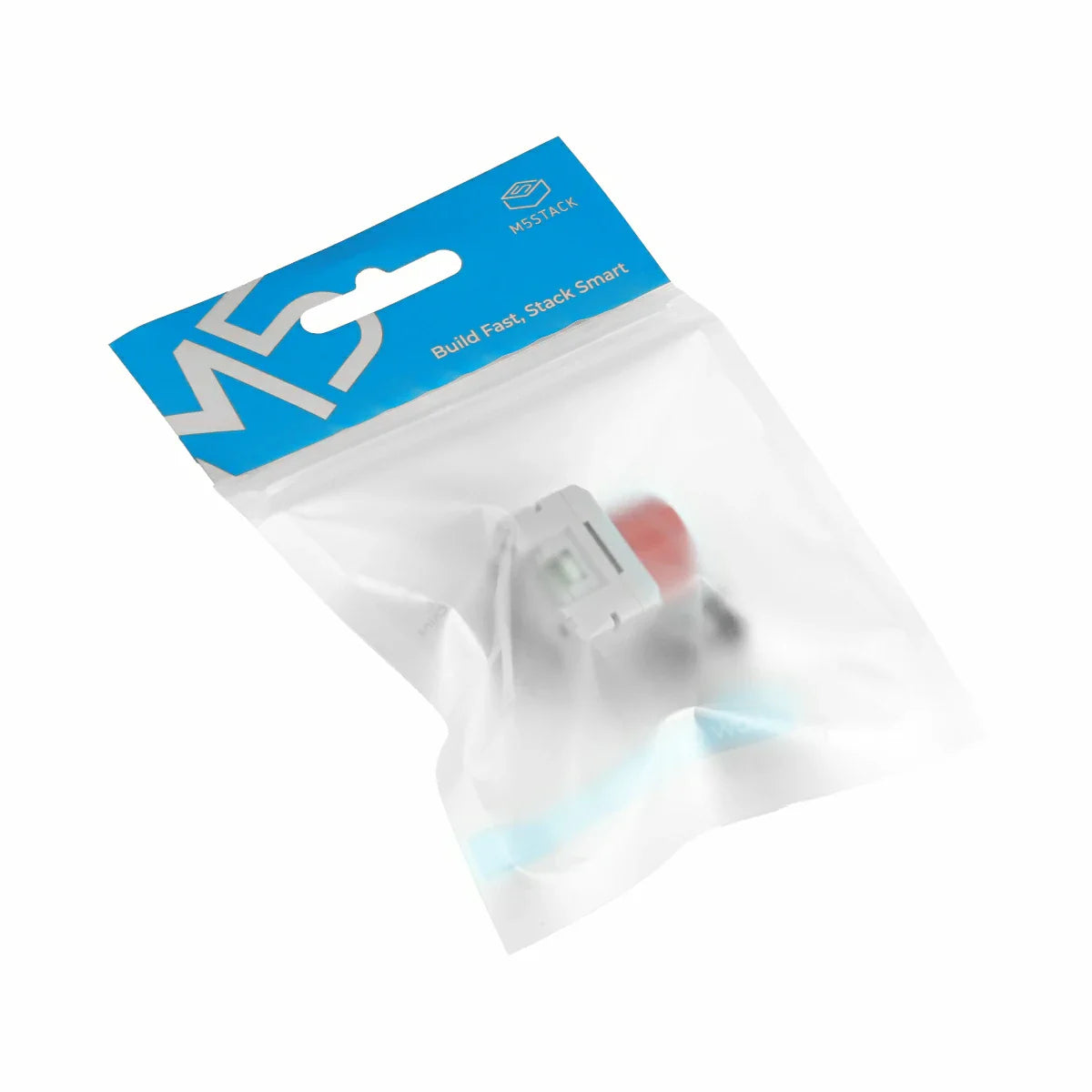

Sisältää

  • 1 x Ketjun kulma
  • 1 x Ketjusilta



Sovellukset

  • 🏠 Älykodin ohjaus — intuitiivinen nupin syöttö valaistukselle, kohtauksille, LVI-järjestelmille ja laiteasetuksille

  • 🤝 Ihmisen ja koneen välinen käyttöliittymä (HMI) — sujuva analoginen vuorovaikutus valikoille, parametrien säätämiselle ja käyttöliittymän navigoinnille

  • 🔊 Äänenvoimakkuuden säätö — tarkka säätö kaiuttimille, äänipaneeleille ja multimedia-laitteille

  • ⚙️ Moottorin nopeuden säätö — vakaa analoginen tulo tuulettimille, pumpuille ja pienille moottorijärjestelmille



Tekniset tiedot

Määritys Parametri
MCU STM32G031G8U6
Syöttöteho DC 5V
Viestintä UART 115200bps@8N1
Liitäntä 2x HY2.0-4P
RGB-LED 1x WS2812C
RGB:n virrankulutus päällä 21,13mA
Kääntökulma 280° ±10°
Käyttölämpötila ~ 40°C
Tuotteen Koko 23,9 x 23,9 x 28,2mm
Tuotteen paino 8.4g
Pakkauksen Koko 138,0 x 93,0 x 26,0mm
Bruttopaino 11.7g



Opi

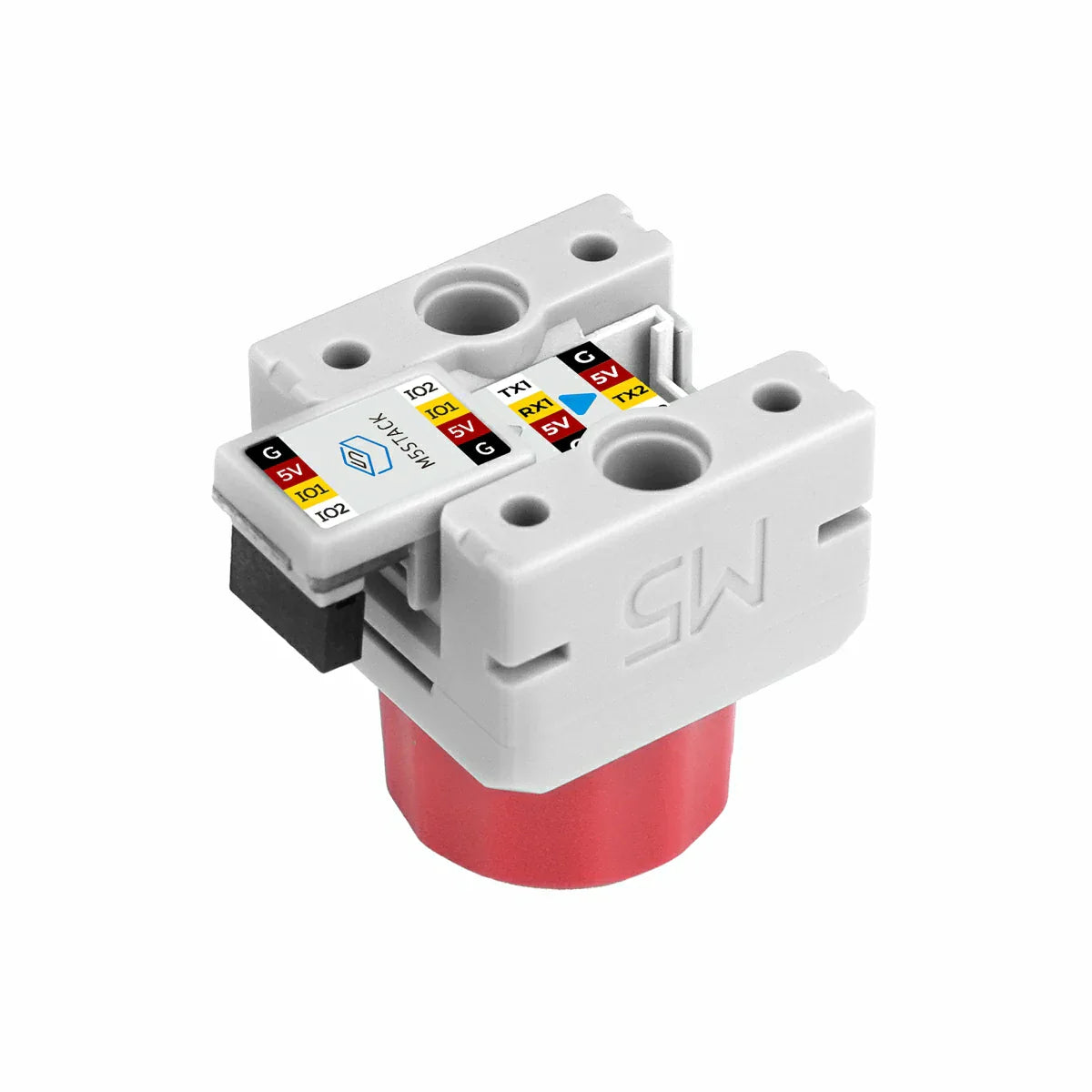

Käytä Chain Bridge -liitintä yhdistääksesi pääohjaimen Chain DualKey muihin Chain-sarjan tulomoduuleihin. Yhdistettäessä varmista suuntaus:

➡️ Kolmiomainen nuoli on osoitettava pääohjaimesta (Chain DualKey) ulospäin, juuri kuten alla olevassa kuvassa on esitetty.



Piirustukset

Esikatselu



PinMap

RGB-LED

STM32G031 PA8
WS2812C RGB

Kulma

STM32G031 PB0
Kulma ADC_Sisääntulo

UART

STM32G031 PB6 PB7 PA2 PA3
UART1 TXD1 RXD1
UART2 TXD2 RXD2



Mallin koko



Ohjelmistot

Arduino

Chain Angle Arduino Aloitusopas
