M5Stack ATOMIC DTU NB-IoT2 Maailmanlaajuinen versio v1.1 (SIM7028)
Shipping within 72 hours
*Excluding pre-order items
- • EU:n ja Yhdysvaltojen toimitus: 10 työpäivää
- • Muut maat: 15 työpäivää
Tarvitsetko nopeammin? Ota meihin yhteyttä puhelimitse tai sähköpostitse nopeutettua toimitusta varten.

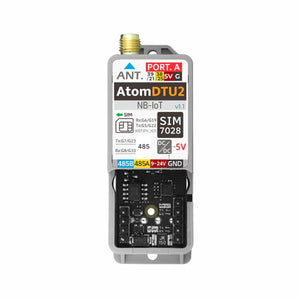

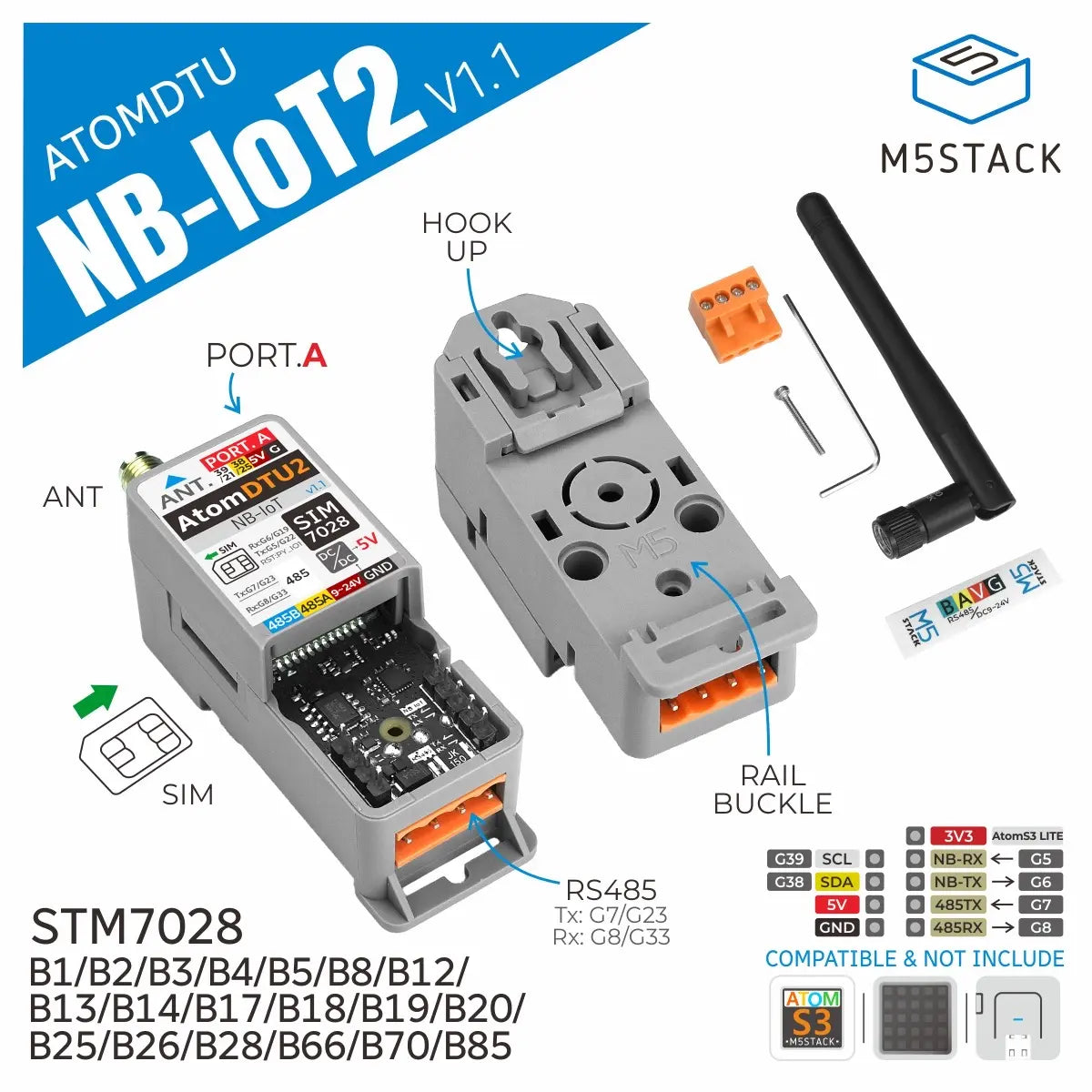

M5Stack ATOMIC DTU NB-IoT2 Maailmanlaajuinen versio v1.1 (SIM7028)

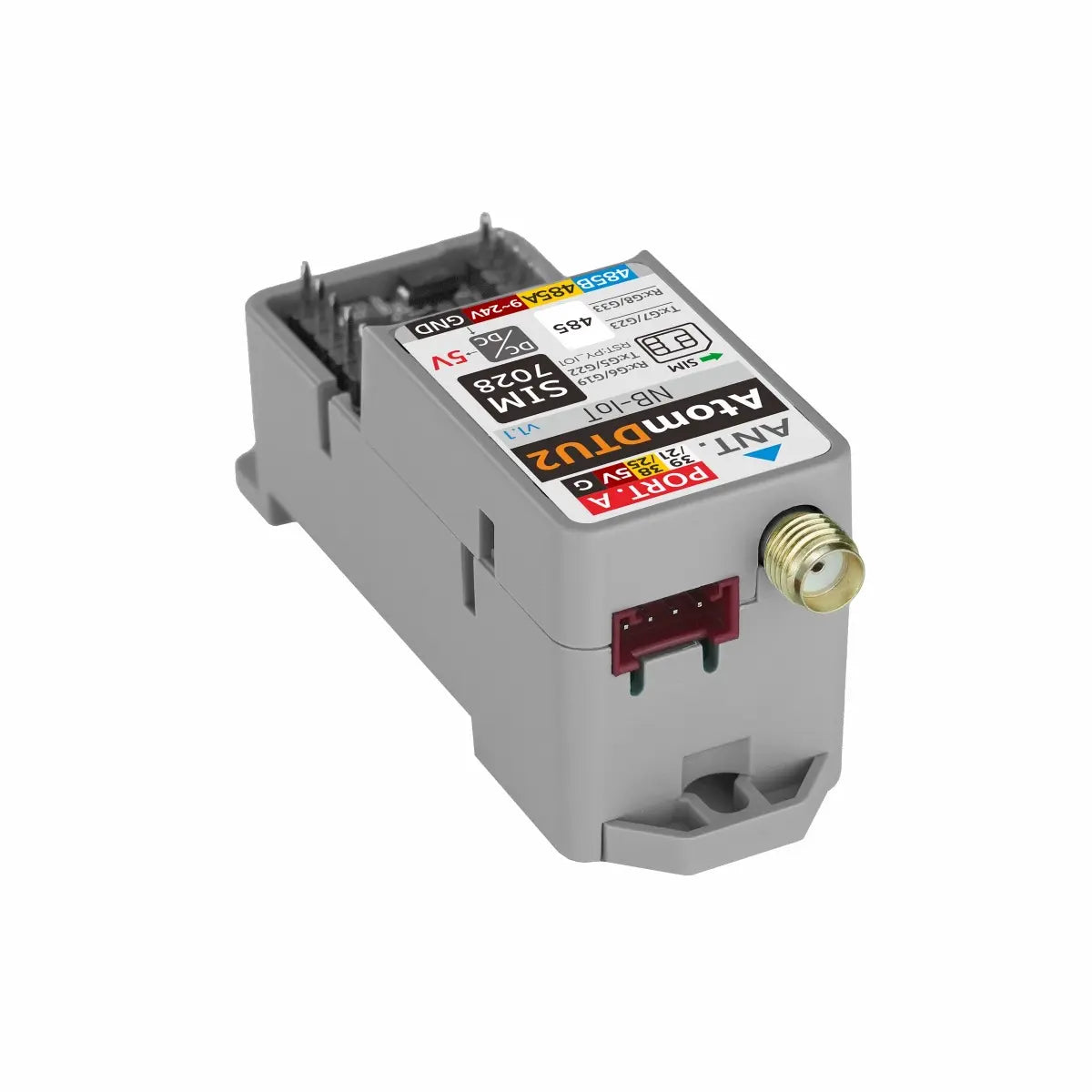

Atom DTU NBIoT2 v1.1 on ohjelmoitava NB-IoT langaton datansiirtoyksikkö (DTU), joka on suunniteltu maailmanlaajuisille Cat-NB-taajuusalueille. Edellisestä sukupolvesta päivitetty laite sisältää pääasiassa IO-laajennuspiirin, joka mahdollistaa viestintämoduulin virtakytkennän ja ohjelmiston nollauksen ohjauksen, mikä auttaa vähentämään virrankulutusta ja varmistaa, että SIM-moduuli voidaan nollata ilman virtakatkaisua poikkeustilanteissa. Samalla on lisätty ADC-valvontapiiri, joka tukee HT3.96-4P-liitännästä tulevan syöttöjännitteen reaaliaikaista mittausta virtatilavalvontaa varten. Tämä yksikkö integroi SIM7028-viestintämoduulin ja käyttää UART-viestintää (ohjataan AT-komentojoukon kautta). Siinä on SMA-ulkoantenni-liitäntä, joka tarjoaa hyvän viestintälaadun ja signaalin vakauden. SIM7028-moduuli tukee useita Cat-NB-taajuusalueita ja soveltuu maailmanlaajuiseen käyttöön. Perinteisiin pelkkää datan läpinäkyvää siirtoa tukeviin DTU-laitteisiin verrattuna Atom DTU -sarja käyttää avoimempaa arkkitehtuuria. Useita liitäntöjä (RS485, I2C / mukautettu Grove-liitäntä) on varattu käyttäjän laajennuksille, mikä helpottaa anturien ja toimilaitteiden nopeaa liittämistä. Sisäänrakennettu DIN-kiskokiinnitys mahdollistaa asennuksen erilaisiin teollisuusautomaatioympäristöihin, tehden siitä sopivan matalaviiveisiin, vähänopeuksisiin sovelluksiin kuten etäohjaukseen, omaisuuden seurantaan, etävalvontaan, telelääketieteeseen ja yhteiskäyttöisiin polkupyöriin.
Ominaisuudet
- Maailmanlaajuinen versio / monitaajuustuki, sopii maailmanlaajuiseen käyttöön
- SIM7028-moduuli, AT-komentojen ohjaus
- Micro-SIM IoT -kortti
- IO-laajennuspiiri viestintämoduulin virtakytkennän ja ohjelmiston nollauksen ohjaukseen
- ADC-valvontapiiri, joka tukee virtatilavalvontaa
- Ulkoinen SMA-antenni-liitäntä
- Varattu RS485, I2C / mukautetut Grove-liitännät
- Tiedonsiirtonopeus (kbps): 127 (DL) / 159 (UL)
- Tukee useita verkkoprotokollia, kuten MQTT ja HTTP
- Useita virtalähdemenetelmiä

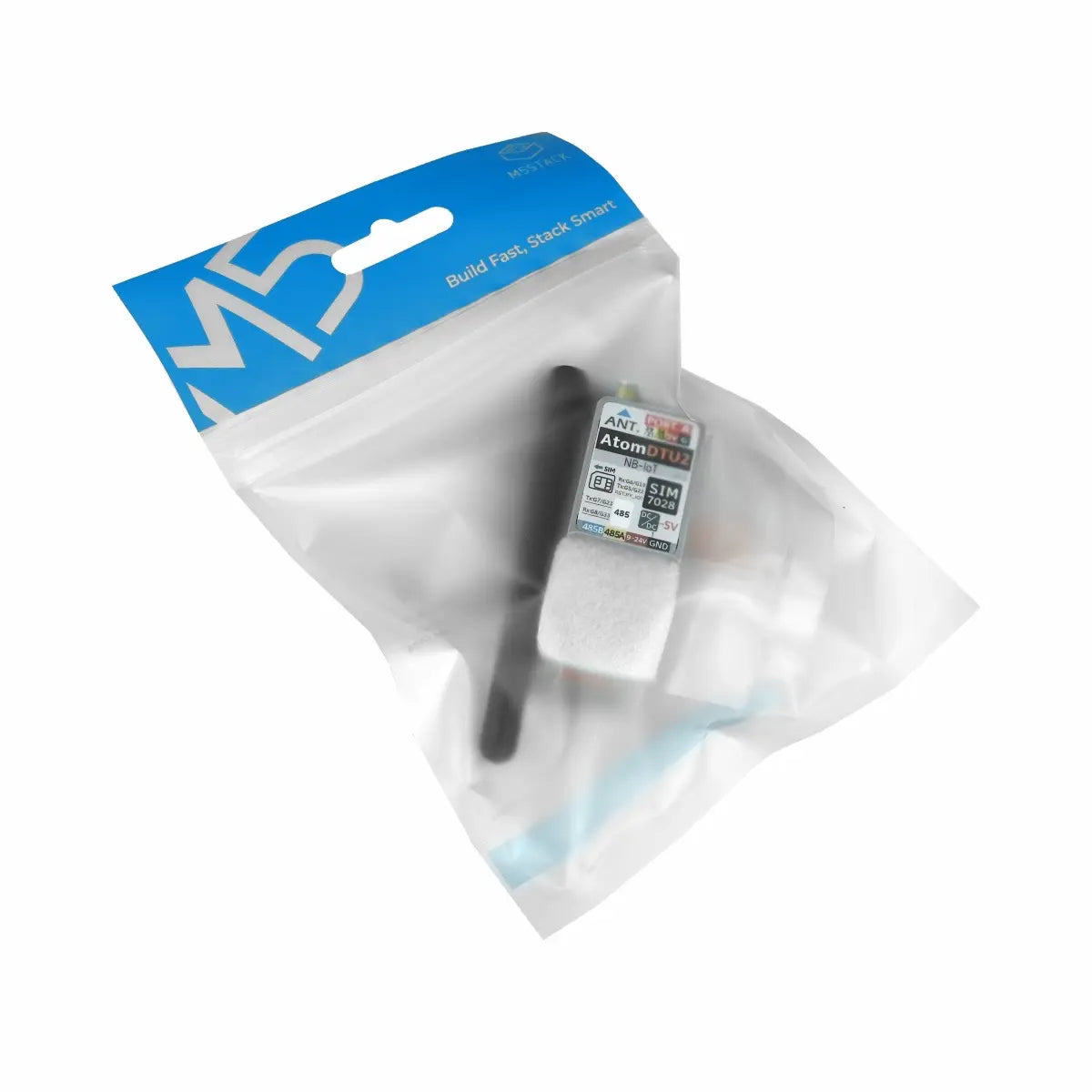

Sisältää
- 1 x Atom DTU NBIoT2 v1.1

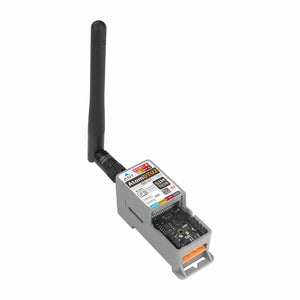

- 1 x 850 ~ 1900 MHz SMA-kumantenni
- 1 x Kuusiokoloavain L-muoto 1,5 mm (M2-ruuville)
- 1 x M2 * 16 mm kuppipäinen konekierreruuvi

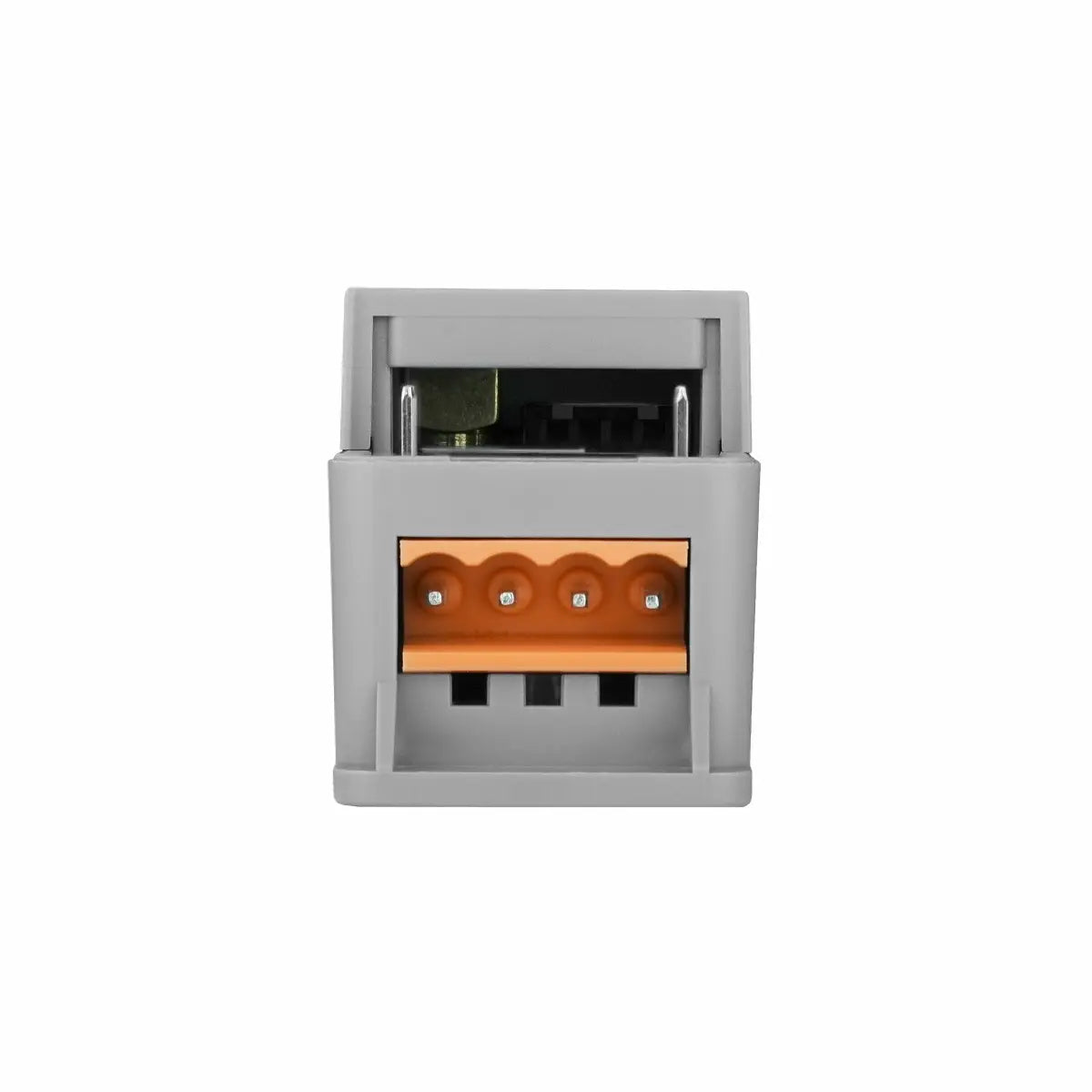

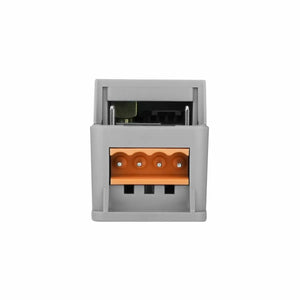

- 1 x HT3.96-4P-liitin
- 1 x I/O-tarra
Sovellukset
- Omaisuuden seuranta
- Etävalvonta / ohjaus
- Yhteiskäyttöpyörät
Tekniset tiedot
| Määritys | Parametri |
|---|---|
| Viestintämoduuli | SIM7028 |
| Tuetut Cat-NB-taajuudet | B1/B2/B3/B4/B5/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B66/B70/B85 |
| Verkkoprotokolla | TCP/UDP/HTTP/TLS/DTLS/DNS/NTP/PING/LWM2M/COAP/MQTT/MQTTS/SSL |
| Kantaja | Deutsche Telekom / Vodafone / Telefonica / China Telecom / China Mobile / China Unicom |
| Viestintätapa | UART 115200bps @ 8N |
| IO-laajennuspiiri | M5IOE1 |
| Antennin tekniset tiedot | Koko 108 x 10mm, liitintyyppi SMA (uroskierre, naaraspinni), toimintataajuus 850 ~ 1900 MHz, vahvistus 2,0 ± 0,5, VSWR ≤ 3,0 |
| Virtalähde | RS485-portti (HT3.96R-4P-liitäntä): 9 ~ 24V USB Type-C: 5V |
| Virrankulutus | SIM-moduuli pois päältä: 24V@9mA (RS485-virta); 5V@2,61mA (USB-virta) Valmiustila: 5V@8,82mA Käyttö (jatkuva TX/RX): 5V@43,91mA |
| Grove-kuormituskapasiteetti | DC 5V@1,3A (RS485 virtalähde) |
| Käyttölämpötila | 0°C ~ 40°C |

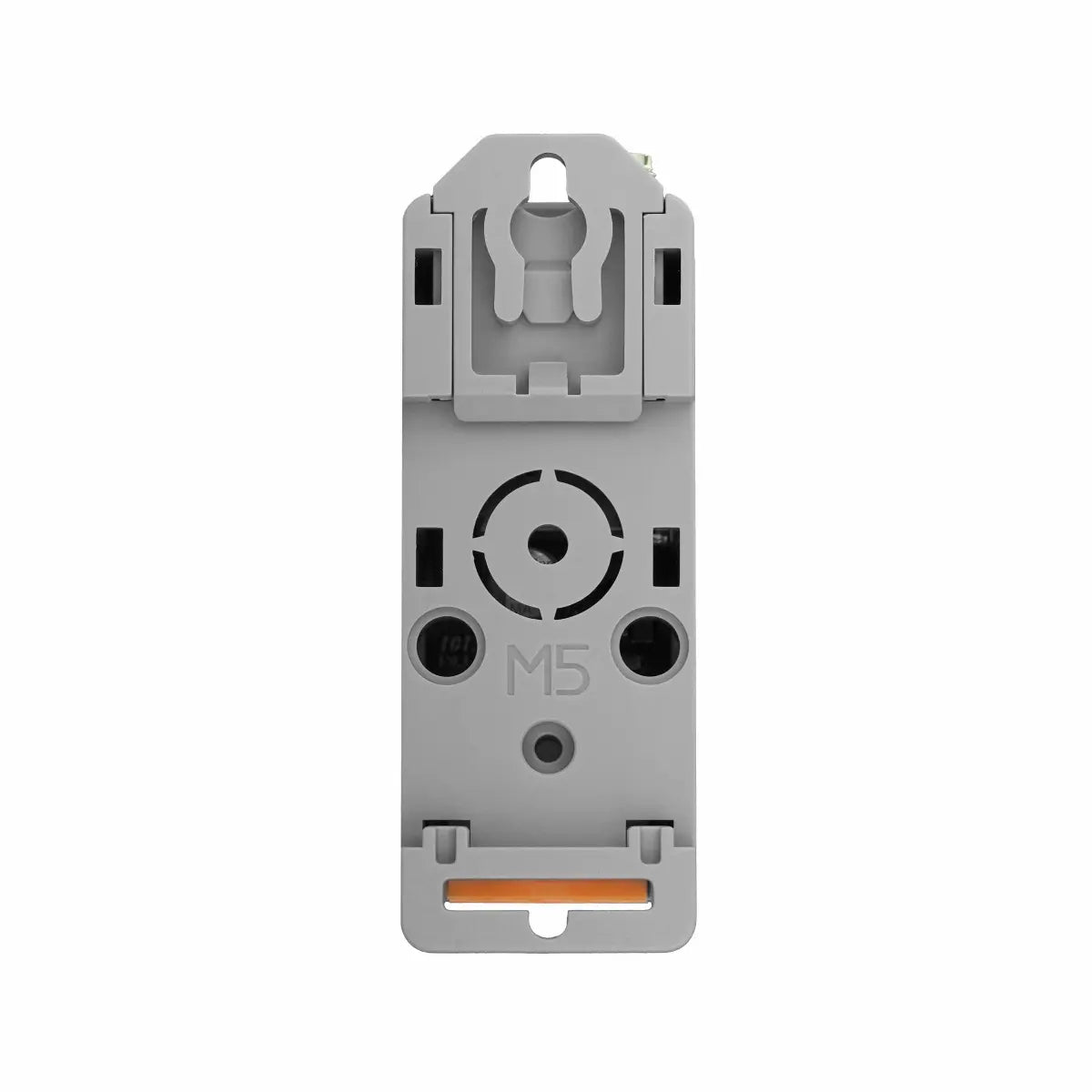

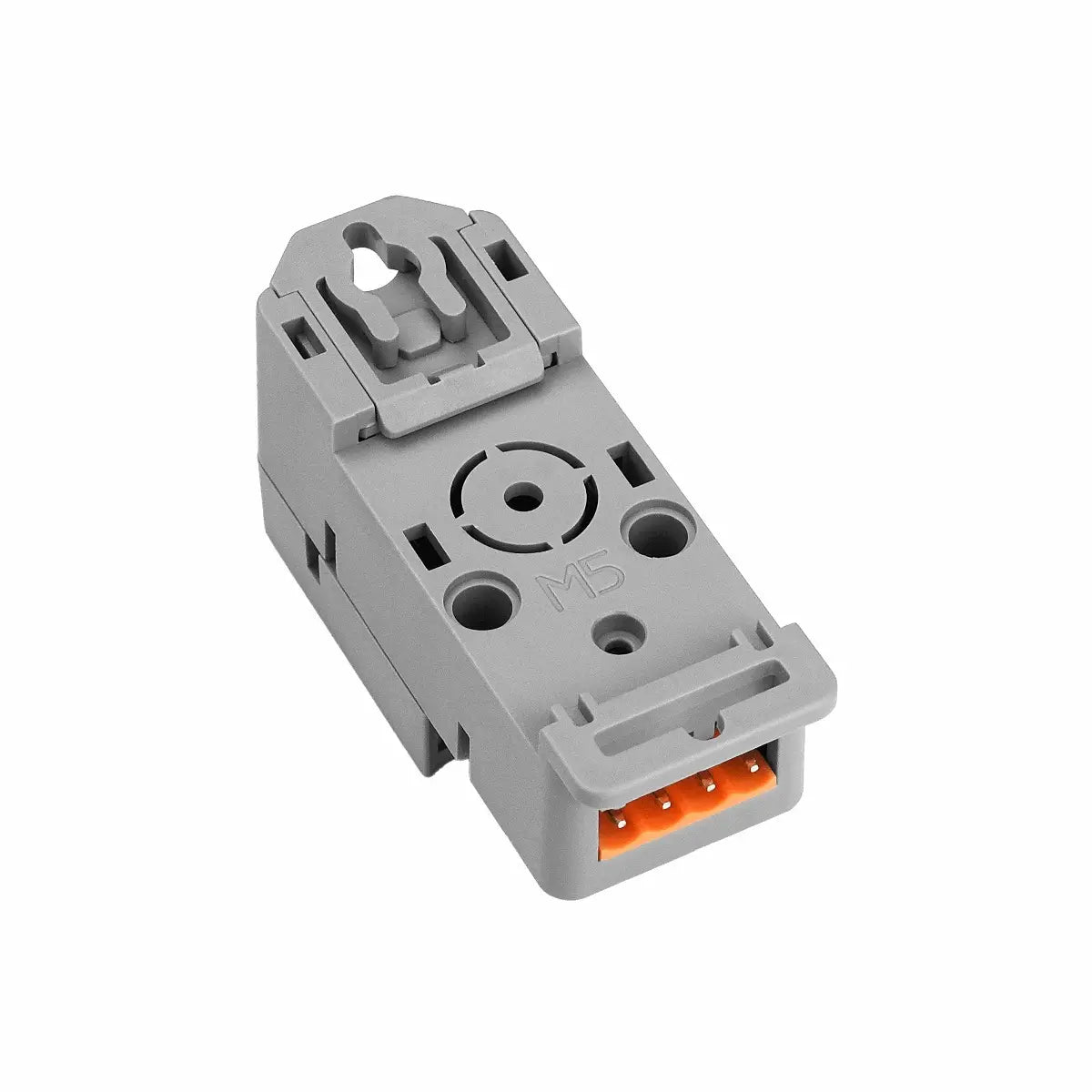

| Asennustapa | DIN-kiskokiinnitys / kiinnitysreiät |
| Tuotteen koko | 64,3 x 24,0 x 28,7mm |
| Tuotteen paino | 30.0g |
| Pakkauksen koko | 170,0 x 120,0 x 27,0mm |
| Bruttopaino | 51.2g |
Tuotevertailu
| Tuotevertailu | Atom DTU NBIoT2 v1.1 | Atom DTU NBIoT2 | Atom DTU NBIoT |
|---|---|---|---|
| Viestintämoduuli | SIM7028 | SIM7028 | SIM7020G |
| Cat-NB-taajuusalue | B1/B2/B3/B4/B5/B8/B12/ B13/B14/B17/B18/B19/B20/B25/ B26/B28/B66/B70/B85 |
B1/B2/B3/B4/B5/B8/B12/ B13/B14/B17/B18/B19/B20/B25/ B26/B28/B66/B70/B85 |
B1/B2/B3/B4/B5/B8/B12/ B13/B17/B18/B19/B20/B25/B26 /B28/B66/B70/B71/B85 |
| Tiedonsiirtonopeus | 127 (DL) / 159 (UL) | 127 (DL) / 159 (UL) | 126 (DL) / 150 (UL) |
| Moduulin virran aktivointi | IO-laajennuspiirin ohjaus | Suora virtayhteys | Suora virtayhteys |
| Moduulin uudelleenkäynnistys | IO-laajennuspiirin ohjaus | Ei mitään | Ei mitään |
| Virran tilan valvonta | IO-laajennuspiirin ADC-näytteenotto | Ei mitään | Ei mitään |
