LILYGO T-Radar Korkean Suorituskyvyn Tutkan Kehitysalusta

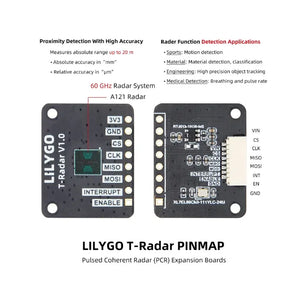

LILYGO T-Radar V1.0 mullistaa läheisyysanturoinnin Infineonin A121 pulssisen koherenttisen tutkan (PCR) sirulla, tarjoten absoluuttisen etätarkkuuden ±1 mm 20 metrin toimintamatkallaan – aiemmin saavuttamaton kompakteille IoT-moduuleille. Suunniteltu kaksipuoliseen integrointiin, sen piirilevyssä on selkeästi merkitty etupuolen nastat (3V3/GND/CS/CLK/MISO/MOSI/ENABLE/INTERRUPT) ja takapuolen virtaliitännät (VIN/CS/CLK/MISO/MOSI/INT/EN/GND), mahdollistaen plug-and-play-yhteyden ESP32- tai Arduino-ohjaimiin nopean SPI-tiedonsiirron kautta.
Vailla kompromisseja olevat aistimiskyvyt hyödyntävät 60 GHz millimetriaaltoja tunkeutuakseen kipsilevyn, kankaan ja muovin läpi samalla kun ne kestävät ympäristön häiriöitä, kuten pimeyttä, sumua tai häikäisyä. Tämä mahdollistaa moduulin saavuttaa mikrometriluokan suhteellisen tarkkuuden hienojen liikkeiden, kuten hengitysmallien tai mikrovärinöiden, havaitsemiseksi, ylittäen selvästi optiset/PIR-vaihtoehdot.
Teollisuuden määrittävät sovellukset
Urheiluanalytiikka: Seuraa ballistisia esineitä tai urheilijan liikkeiden kinematiikkaa reaaliajassa.
Teollinen automaatio: Luokittele materiaaleja (metalli/puu/muovi) ja seuraa esineiden siirtymää jopa ±0,1 mm tarkkuudella robottikokoonpanolinjoilla.
Terveysalan innovaatio: Mahdollistaa kosketukseton hengityksen ja pulssin seuranta (12–30 BPM havaittavissa esteiden läpi).
Älykäs turvallisuus: Havaitse ihmisen läsnäolo seinien takana tunkeutumishälytystä tai käyttöperusteista automaatiota varten.
Kehittäjäkeskeinen laitteistosuunnittelu
-
Kaksois-PCB-rakenne: Etupään nastojen käyttö helpottaa prototypointia selkeillä
INTERRUPT- jaENABLE-laitteistokomennoilla -
Erittäin alhainen virrankulutus: Vain 0.1mA valmiustilavirtana (50mA huipputeho) paristokäyttöisiin reunalaitteisiin
-
Laaja jännitesyöttö: Joustava
VIN-nasta hyväksyy 3.3V–5V eri virtalähteistä -
Kestävä vaatimustenmukaisuus: Toimii -40°C:sta 85°C:een (FCC/CE-sertifioitu)
Tekniset tiedot
|
Parametri |
Yksityiskohdat |
|---|---|
|
Tutkapiiri |
Infineon A121 PCR |
|
Taajuuskaista |
60GHz – 64GHz |
|
Maksimi tunnistusalue |
20 metriä |
|
Absoluuttinen tarkkuus |
±1 mm |
|
Suhteellinen tarkkuus |
μm-tarkkuus (0.001mm) |
|
Viestintä |
SPI (CS/CLK/MISO/MOSI) + keskeytys/aktivointi |
|
Virtasyöttö |
3.3V–5V (VIN/GND-nastojen kautta) |
Tekninen tuki ja dokumentaatio
ℹ️ Tuoteresurssit: Pääset käsiksi esimerkkispi-ajureihin ja tutkan käsittelyalgoritmeihin LILYGO:n GitHub-repositoriossa.
💻 Tekninen tuki: Raportoi käyttöongelmista LILYGO:n ESP32-yhteisöfoorumeilla suoraa piirisarjatason vianmääritystä varten.
Sisältö
-

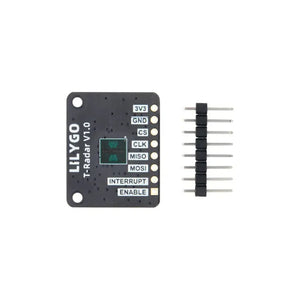

T-Radar V1.0 kehityskortti ×1
-
Juottamaton 2x8-nastainen liitin ×1
-
Verkossa nopean aloituksen opas (PINMAP + tutka-kalibrointiohje)
Muunna prototyyppisi tuotantoon: Mikrometrin tarkkuudella tapahtuvien teollisten muutosten seuraamisesta elintoimintojen valvontaan seinien läpi, T-Radar V1.0 muuttaa millimetriaalto-teorian käyttökelpoiseksi todellisuudeksi.
