LILYGO T-ECHO Meshtastic LoRa SX1262 langaton moduuli 433/868/915MHz n

LILYGO T-ECHO Meshtastic LoRa SX1262 langaton moduuli 433/868/915MHz nRF52840

LILYGO T-ECHO on kehittyneempi versio LILYGO T-BEAM, joka on suunniteltu parannetulla yhteensopivuudella Meshtastic-järjestelmään. Suunnitteluprosessissa kiinnitettiin erityistä huomiota Bluetooth-toiminnallisuuden ja vähävirtaisuuden optimointiin. Tämän seurauksena valittiin edistynyt nRF52840 -piiri, joka tukee sekä thread- että Zigbee-moniprotokollaa SoC (System on Chip) -alustana.

Rakentaen menestyksen pohjalle LILYGO T-BEAM, LILYGO T-ECHO yhdistää LORA-toiminnallisuuden SX1262-langattomaan vastaanotin-lähetinmoduuliin. Moduuli käyttää Semtech SX1262 LORA RF -vastaanotin-lähetinpiiriä, joka toimii 868/915 MHz ISM-taajuusalueilla. Siinä on korkean vakauden TCXO 32 MHz kideoskillaattori, tarjoten puolidupleksin vastaanotin-lähetinrakenteen, jonka maksimilähtöteho on +22 dBm ja vaikuttava vastaanottoherkkyys on -139 dBm.

Edistyneen LORA leviämiskaistaviestintäteknologiansa ansiosta LILYGO T-ECHO tarjoaa erinomaisen häiriönsietokyvyn ja yksityisyyden suojan, mahdollistaen pitkän kantaman langattoman tiedonsiirron. Tämä tekee siitä ihanteellisen laajaan valikoimaan IoT- ja langattomia viestintäsovelluksia.

LILYGO T-ECHO -laitteen tekniset tiedot

MCU	NRF52840
FLASH	2MB
RAM	2MB
Väyläliitännät	UART, SPI, TWI, PDM, 12S, QSPI
Langaton yhteys	Bluetooth 5, Thread, Bluetooth Mesh, ANT, 802.15.4, Zigbee BME280 lämpötila- ja paineanturin kanssa/ilman
SX1262 LoRa-vastaanotin/lähetin	Pitkä kantama, alhainen virrankulutus Maailmanlaajuinen taajuusalue 433, 868, 915 MHz
Kotelo materiaali	ABS
Versio	Normaali versio / BME280 versio
Akun kapasiteetti	850mAh

Suositellut artikkelit

1,54 tuuman SPI E-Paper -näyttö

Harmaasävy	2
Resoluutio	200x200
Täysi päivitysaika	2S

L76K monijärjestelmäinen paikannus GNSS-moduuli

Tukijärjestelmä	GPS, GLONASS, BeiDou, QZSS
Tukitoiminto	LNA, SAW-suodatin, AGNSS, 1PPS Parannetut vastaanotto- ja häiriönsietoominaisuudet

Tekninen tuki [Github]

Jos tarvitset teknistä tukea, tarkista linkki saadaksesi lisätietoja.

Perusesimerkki:

https://github.com/Xinyuan-LilyGO/LilyGO-T-Echo

Meshtastic:

https://github.com/meshtastic/Meshtastic-device/releases

Sovellustilanteet

DIY-luominen
LoRa-verkottuminen
GPS-paikannus
IOT-päätelaitteen ohjaus
STEM-kasvatustuote

Ominaisuudet LILYGO T-ECHO

LILYGO T-ECHO on varustettu monisatelliittipaikannusjärjestelmällä, joka tukee useita globaaleja navigaatiisatelliittijärjestelmiä (GNSS), mukaan lukien GPS, BeiDou, GLONASS ja QZSS. Se tarjoaa mahdollisuuden monijärjestelmäiseen yhteispaikannukseen sekä yksittäisen järjestelmän itsenäiseen paikannukseen, tehden siitä ihanteellisen ratkaisun tarkkuutta vaativiin paikannussovelluksiin. Lisäksi LILYGO T-ECHO tukee AGNSS (Assisted GNSS) -toiminnallisuutta, tarjoten nopeamman ensimmäisen paikannuksen ja luotettavan suorituskyvyn haastavissa ympäristöissä.

Yksittäiseen GPS-järjestelmään verrattuna LILYGO T-ECHO:n korkean tarkkuuden monisatelliittijärjestelmä lisää merkittävästi näkyvien ja käytettävissä olevien satelliittien määrää. Tämä parannettu satelliittikattavuus parantaa paikannustarkkuutta, mahdollistaen vakaan ja tarkan paikannuksen jopa monimutkaisissa kaupunkiympäristöissä tai alueilla, joilla GPS-näkyvyys on rajoitettua.

Integroitu matala-kohinavahvistin (LNA) takaa, että LILYGO T-ECHO tarjoaa korkean herkkyyden ja nopean signaalin vastaanoton, mahdollistaen tarkat paikannukset jopa heikoissa signaaliolosuhteissa. Sisäänrakennettu pinta-aaltosuodin parantaa moduulin häiriönsietokykyä, varmistaen luotettavamman paikannuksen alueilla, joissa on elektronista kohinaa. Lisäksi LILYGO T-ECHO sisältää aktiivisen antennin tunnistuspiirin ja suojapiirin, jotka suojaavat sekä moduulia että antennia mahdollisilta vaurioilta.

Optimaalisen käyttäjävuorovaikutuksen takaamiseksi LILYGO T-ECHO sisältää 1,54 tuuman elektronisen paperinäytön etuvalolla. 200x200 resoluution LED E-paperi -näyttö on täydellinen käytettäväksi hämärissä tai pimeissä ympäristöissä, tarjoten selkeän näkyvyyden jopa haastavissa valaistusolosuhteissa.

Tuotteen esittely

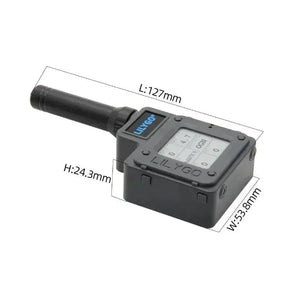

Koko

Nastakaavio

Ulkonäön tiedot
