LILYGO T-2CAN on suorituskykyinen, teollisuustason ESP32-S3-ohjain, suunniteltu kestävään ja luotettavaan CAN FD -viestintään kriittisissä ympäristöissä. Kaksilla eristetyillä CAN FD -porteilla ja 12–24V laajalla DC-tulojännitealueella se on tarkoitettu vaativiin sovelluksiin, kuten:
-
🚗 Autodiagnostiikka ja reaaliaikainen ajoneuvoväylän valvonta
-
🏭 Teollisuusautomaatio, PLC-integraatio ja anturien ohjaus
-
🚜 Raskaan kaluston telemetria ja etäjärjestelmän hallinta
Tehostettu ESP32-S3 kaksiytimisellä suorittimella, T-2CAN yhdistää MCP2515 CAN-ohjaimet, QWIIC-laajennusliitännän ja edistyneen langattoman yhteyden (Wi-Fi + BLE) tarjoten turvallisen tiedonsiirron, modulaarisen anturien integroinnin ja saumattoman pilvisynkronoinnin monimutkaisissa IoT-verkoissa.
✨ LILYGO T-2CAN:n keskeiset ominaisuudet
- 🔌 Kaksois-CAN FD -portit sähköisellä eristyksellä parannetun turvallisuuden ja signaalin eheyden takaamiseksi
- 📡 ESP32-S3 MCU integroidulla Wi-Fi 802.11 b/g/n ja BLE 5 langattomaan ohjaukseen ja pilvisynkronointiin
- 💾 16MB Flash + 8MB PSRAM moniajoon, puskurointiin ja nopeaan datan tallennukseen
- 🧰 QWIIC-liitin saumattomaan anturien integrointiin ja modulaariseen laajennukseen
- 🛠️ BOOT + Reset -painikkeet laiteohjelmiston lataukseen ja virheenkorjaukseen
- ⚡ DC 5–12V tai USB-virtasyöttö joustavaan käyttöönottoon kentällä tai laboratoriossa
- 💻 Yhteensopiva Arduino IDE:n, PlatformIO:n ja VS Coden kanssa nopeaan kehitykseen
📐 Tekniset tiedot
| MCU | ESP32-S3 kaksiytiminen LX7 |
| Langaton | 2,4 GHz Wi-Fi (802.11 b/g/n), BLE 5 |
| Flash-muisti | 16MB |
| PSRAM | 8MB |
| Kehitys | Arduino IDE, PlatformIO, VS Code |
| Virta & debug | BOOT + Reset, DC 5–12V, USB-virta + debug-portti |
🛠️ Tekninen tuki & resurssit
- ℹ️ T-2CAN GitHub Repository — Esimerkkikoodit, piirikaaviot ja laiteohjelmiston dokumentaatio
- 💻 LILYGO Technical Support — Liity yhteisöön ja saa apua suoraan insinööreiltä
- 🧩 LILYGO Hardware Schematics — Pääsy yksityiskohtaisiin piirikaavioihin ja korttiasetteluihin laitteistotason integraation ja räätälöinnin tueksi
-

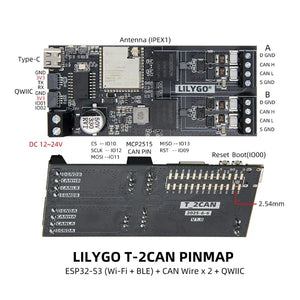

Nastamäärittelyjä varten katso konfiguraatiotiedostoa: pin_config.h
🚀Sovellukset
-
Autodiagnostiikka & CAN-väylän valvonta Ihanteellinen OBD-II-, UDS- ja J1939-protokollien analysointiin ajoneuvojärjestelmissä.
-
Teollisuusautomaatio & anturiverkot Integroituu saumattomasti PLC:iden, Modbus-laitteiden ja QWIIC-yhteensopivien anturien kanssa reaaliaikaiseen ohjaukseen.
-
Raskaan kaluston telemetria & etävalvonta Mahdollistaa turvallisen datan tallennuksen ja langattoman viestinnän vaativissa kenttäympäristöissä.
-
Älykäs maatalous & ympäristön mittaus Tukee LoRa/CAN-pohjaista anturien käyttöönottoa maaperän, sään ja laitteiden seurantaan.
-
Robotiikka & Edge-laskenta Yhdistää kaksinkertaisen CAN FD:n Wi-Fi/BLE:n kanssa hajautettuun ohjaukseen ja pilvisynkronointiin robotiikkalaitteistoissa.

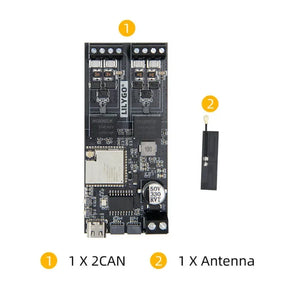

📦 Mitä laatikossa on
UKK
Kun avaan Arduino IDE:n, se kehottaa päivittämään kirjastotiedostot. Pitäisikö minun päivittää ne?
Kirjastotiedostojen päivittämistä ei suositella. Eri versiot eivät välttämättä ole yhteensopivia keskenään, mikä voi aiheuttaa odottamattomia ongelmia.
Korttini "Uart"-liitännästä ei tule sarjaviestintää. Onko kortti viallinen?
Ei, kortti ei ole viallinen. Oletuksena projekti käyttää USB-liitäntää Uart0:na sarjaviestintään. "Uart"-nastat on kytketty Uart0:aan, mutta ne eivät lähetä dataa ellei niitä ole uudelleen konfiguroitu.
PlatformIO-käyttäjille, avaa "platformio.ini"-tiedosto ja muuta rivi "build_flags"-kohdassa arvosta "-D ARDUINO_USB_CDC_ON_BOOT=true" arvoon "-D ARDUINO_USB_CDC_ON_BOOT=false" ottaaksesi käyttöön ulkoisen "Uart"-liitännän. Arduino IDE -käyttäjille, mene "Tools"-valikkoon ja aseta "USB CDC On Boot" arvoksi "Disabled" aktivoidaksesi ulkoiset "Uart"-nastat.
Korttini ei onnistu lataamaan ohjelmaa. Mitä minun pitäisi tehdä?
Paina ja pidä "BOOT-0"-painiketta painettuna yrittäessäsi ladata ohjelmaa. Tämä pakottaa kortin lataustilaan ja pitäisi ratkaista ongelma.
