KST X20-3012 HV harjaton digitaalinen metallivaihteinen servomoottori 35Kgf.cm 0,11sek
Shipping within 72 hours
*Excluding pre-order items
KST X20-3012 HV harjaton digitaalinen metallivaihteinen servomoottori 35Kgf.cm 0,11sek
KST X20-3012 HV harjaton digitaalinen metallivaihtoservo on vakio-kokoinen HV-harjaton servo RC-autoihin, akrobaattisiin lentokoneisiin ja suihkukoneisiin. KST:n julkinen dokumentaatio vahvistaa 35KG kokoonpanon, jossa on korkea vääntömomentti ja nopea vaste 40,5 x 20 x 38 mm kotelossa.
Vahvistetut KST-tiedot 35KG-kokoonpanolle ilmoittavat DC 6,0V-8,4V jännitealueen, jopa 35Kgf.cm vääntömomentin @ 8,4V ja 0,11s/60° nopeuden @ 8,4V. Servossa on harjaton DC-moottori, karkaistut teräsvaihteet, potentiometripalautus ja 2 kuulalaakeria.
Nykyinen OpenELAB Shopify -tuote sisältää 35KG ja 40KG vaihtoehdot. Koska julkinen KST-dokumentaatio tämän listauksen osalta vahvistaa 35KG-version, varmista valittu vaihtoehto ennen tietojen käyttöä vääntömomentille kriittisessä kokoonpanossa.

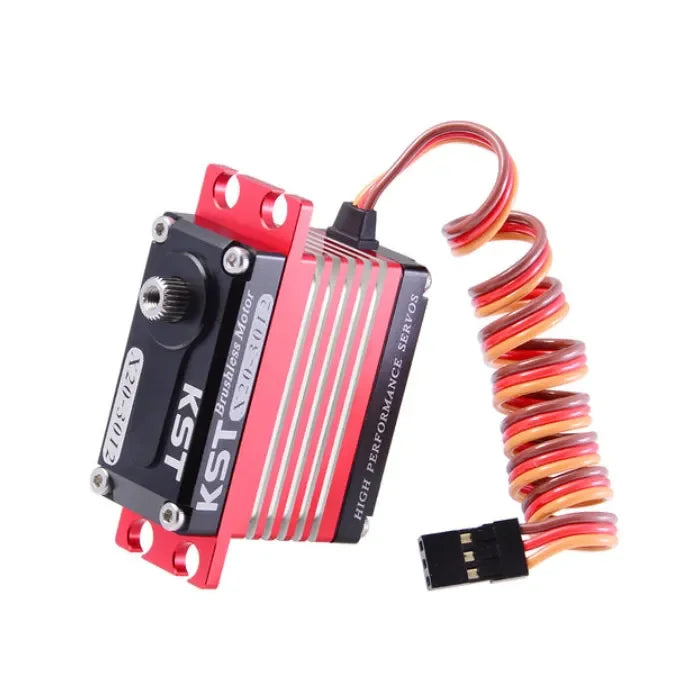

Tuotekuvat
Ominaisuudet
- 35Kgf.cm vahvistettu vääntömomentti - Julkinen KST-dokumentaatio vahvistaa 35Kgf.cm @ 8,4V 35KG-kokoonpanolle.
- 0,11s HV-vasteaika - Ilmoitettu nopeus on 0,11s/60° @ 8,4V.
- Harjaton DC-moottori - Tukee suuritehoista ohjausta autoissa ja lentokoneissa.
- HV-käyttöalue - Tukee DC 6,0V-8,4V.
- Karkaistut teräsvaihteet - Lisää kestävyyttä raskaissa ohjausjärjestelmissä.
- Alumiiniseoskotelo - Tarjoaa jäykän vakioservokotelo.
- 25T 6mm lähtöakselin uritus - Käyttää ilmoitettua lähtöakselin uritusta.
- 2BB-rakenne - Käyttää kahta kuulalaakeria lähtötuen tukena.
- 100° oletusliikealue - Oletusliikealue on ilmoitettu olevan +/-50°.
- Kaksi Shopify-vaihtoehtoa - OpenELAB listaa tällä hetkellä 35KG- ja 40KG-tyylivaihtoehdot.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Malli | KST X20-3012 |
| Vahvistettu kokoonpano | 35KG |
| Shopify-tuotekoodit | KST-X20-301235; KST-X20-301240 |
| Nimellisjännite | DC 7,4V |
| Jännitealue | DC 6,0V-8,4V |
| Vääntömomentti | 25Kgf.cm @ 6,0V; 30Kgf.cm @ 7,4V; 35Kgf.cm @ 8,4V |
| Nopeus | 0,15s/60° @ 6,0V; 0,12s/60° @ 7,4V; 0,11s/60° @ 8,4V |
| Työtaajuus | 1520us / 333Hz |
| Oletusliikealue | +/-50° = yhteensä 100° |
| Komentoliitäntä | PWM-komento; pulssin pituus 900us-2100us |
| Lähtöakselin uritus | 25T, 6mm |
| Koteloaine | Alumiiniseos |
| Moottorityyppi | Harjaton DC-moottori |
| Vaihteiston materiaali | Karkaistu teräs |
| Asentotunnistin | Potentiometri |
| Kuulalaakeri | 2BB |

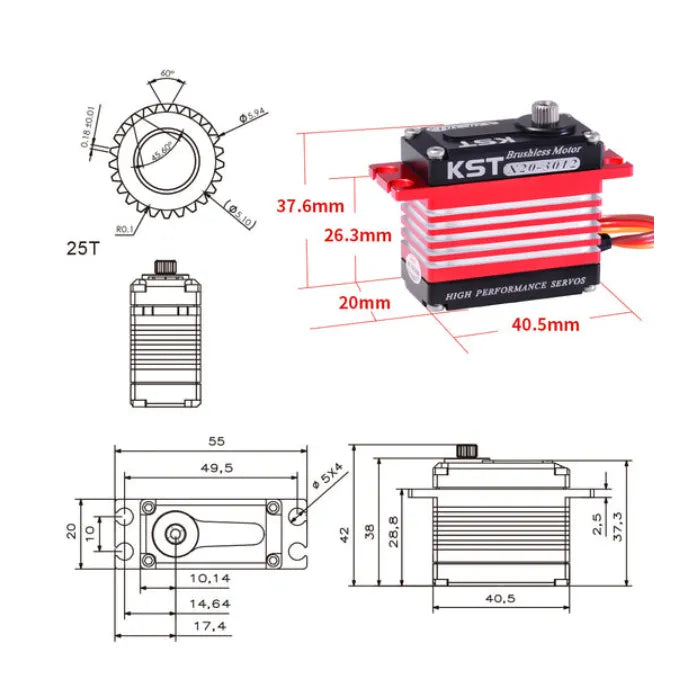

| Kotelon mitat | 40,5 x 20 x 38 mm +/-0,2 mm |
| Paino | 72 g +/-10% |
| Lämpötila-alue | -10C - +65C |
Versiovaihtoehdot
| Versio | Vahvistetut tiedot |
|---|---|
| 35KG / SKU KST-X20-301235 | Julkinen KST:n tekninen tieto vahvistaa yllä esitetyt 35KG-suorituskykytiedot. |
| 40KG / SKU KST-X20-301240 | Shopify-versio on olemassa, mutta vastaavaa julkista KST:n teknistä tietoa ei vahvistettu; varmista valittu kokoonpano ennen vääntömomentin kannalta kriittistä käyttöä. |
Viitedokumentit
Sovellus
- Suuret RC-lentokoneet - Sopii, kun standardikokoinen HV-servo ja korkea vääntömomentti vastaavat runkorakenteen vaatimuksia.
- RC-autot ja maastoajoneuvot - Voidaan käyttää yhteensopivissa ohjausjärjestelmissä tarkistamalla koko, uritus ja jännite.
- Aerobatic-lentokoneet ja suihkukoneet - Toimii vaativissa ohjauspintatehtävissä, kun vääntömomentti ja nopeus vastaavat suunnittelua.
- Mittakaavamallien ohjaus - Hyödyllinen suurikuormitteisissa PWM-servotoiminnoissa yhteensopivissa mittakaavamalleissa.
- Servo-päivityshankkeet - Voidaan korvata yhteensopivat standardiserot tarkistamalla kotelon koko, ulostuloakselin uritus ja liikerata.
- PWM-ohjatut mekanismit - Tukee mukautettuja mekanismeja luetellulla PWM-komentojännealueella.
Pakkausluettelo
| Kuvaus | Määrä |
|---|---|
| KST X20-3012 HV harjaton servo | 1 |
| Lisävarustepakkaus | 1 |
UKK
Mitä versioita Shopifyssa on lueteltu?
OpenELAB luettelee tällä hetkellä 35KG SKU:lla KST-X20-301235 ja 40KG SKU:lla KST-X20-301240.
Onko 40KG:n tekniset tiedot vahvistettu?
Vastaavaa julkista KST:n teknistä tietoa 40KG-versiosta ei vahvistettu tämän päivityksen aikana, joten vain version nimi ja SKU on lueteltu.
Mikä on suurin vahvistettu vääntömomentti?
Vahvistetussa 35KG-konfiguraatiossa teknisessä tiedossa on lueteltu 35Kgf.cm 8,4 V:lla.
Mikä on nopein vahvistettu nopeus?
Vahvistetussa 35KG-konfiguraatiossa nopein lueteltu nopeus on 0,11 s/60° 8,4 V:lla.
Minkä jännitealueen se tukee?
Vahvistetussa KST-määrityksessä on lueteltu DC 6.0V-8.4V.
Mitä pakkaus sisältää?
Pakkausluettelo vahvistaa yhden X20-3012 HV harjattoman servon ja yhden lisävarustepakkauksen.
Mitä uritusta se käyttää?
Teknisissä tiedoissa on lueteltu 25T, 6 mm ulostuloakselin uritus.
Mitä minun tulisi tarkistaa ennen asennusta?
Vahvista valittu 35KG- tai 40KG-versio, 40,5 x 20 x 38 mm kotelo, 25T 6 mm uritus, jännitealue ja kuormitusvaatimukset.
