KST A20-3813 V8.0 Harjaton HV fosforipronssi kovetettu teräsvaihteinen servomoottori
Shipping within 72 hours
*Excluding pre-order items
KST A20-3813 V8.0 Harjaton HV fosforipronssi kovetettu teräsvaihteinen servomoottori
KST A20-3813 V8.0 Harjaton HV-servo on korkean väännön standardikokoinen servo suurille RC-pintamalleille, lentokoneille ja muille raskaalle kuormalle PWM-ohjauksessa. KST sijoittaa A20-3813 suurten mallien käyttöön, joissa vaaditaan vahvaa ulostulovääntöä ja kokonaan alumiinista koteloa.
Varmennettu KST-data ilmoittaa DC 6,0V-8,4V jännitealueen, jopa 43Kgf.cm väännön 8,4V:lla ja 0,12s/60° nopeuden 8,4V:lla. Teknisissä tiedoissa mainitaan harjaton DC-moottori, karkaistut teräshammasrattaat, potentiometripalautus ja 2 kuulalaakeria.
Vakio servokotelo kooltaan 40,5 x 20 x 38 mm, paino noin 72 g ja 25T 6 mm ulostuloakselin uritus tekevät A20-3813 V8.0:sta vahvan HV-vaihtoehdon rakentajille, jotka tarvitsevat enemmän vääntöä kuin pienet miniserot pystyvät tarjoamaan.

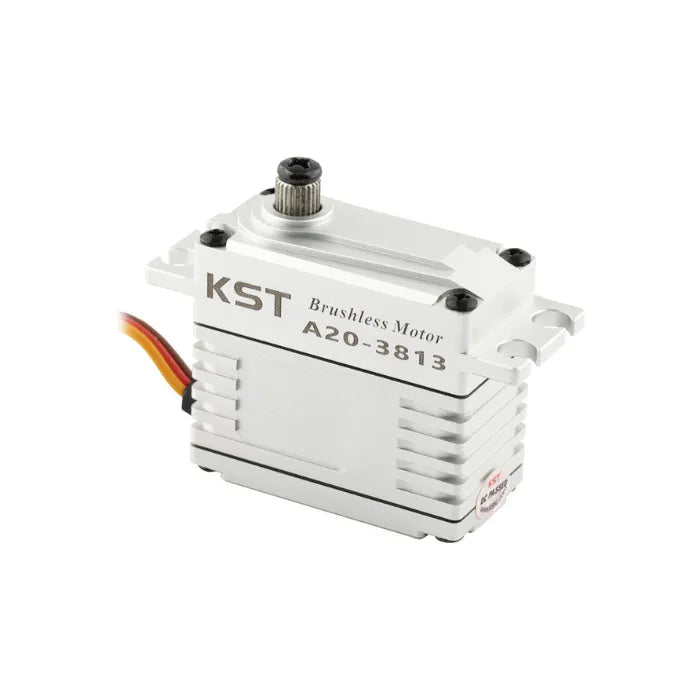

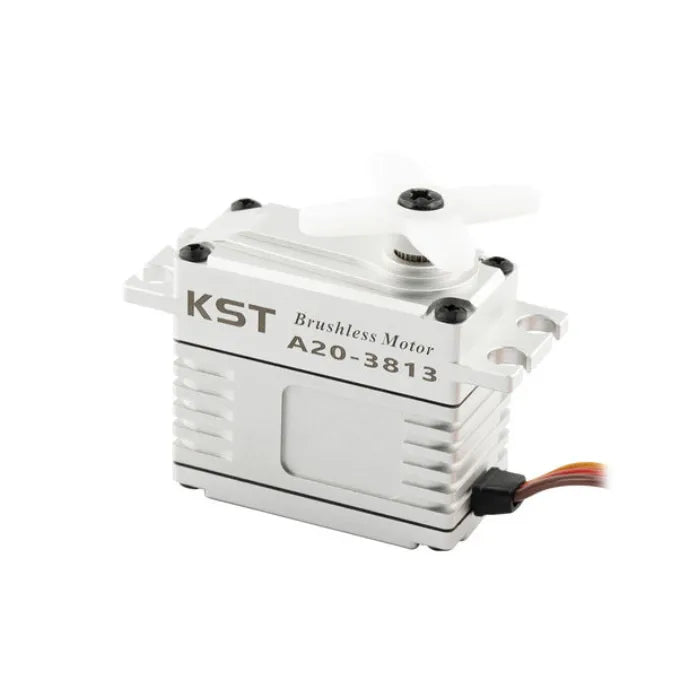

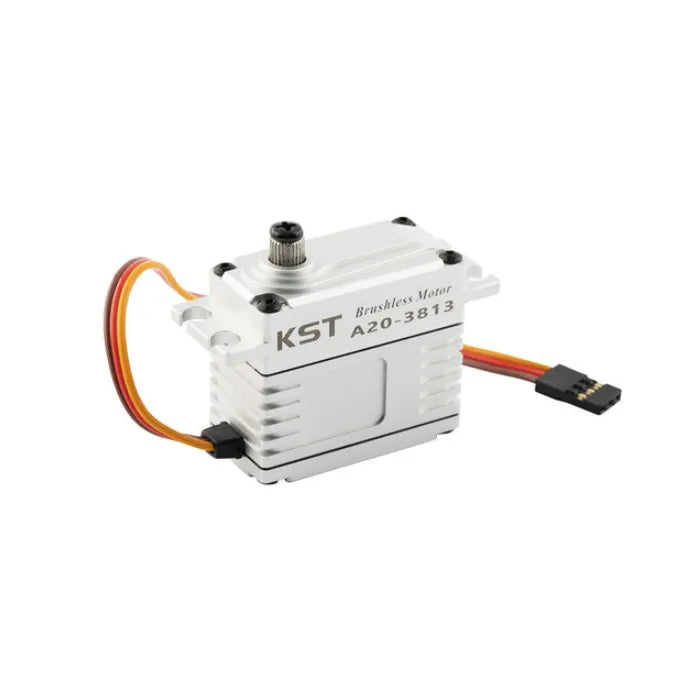

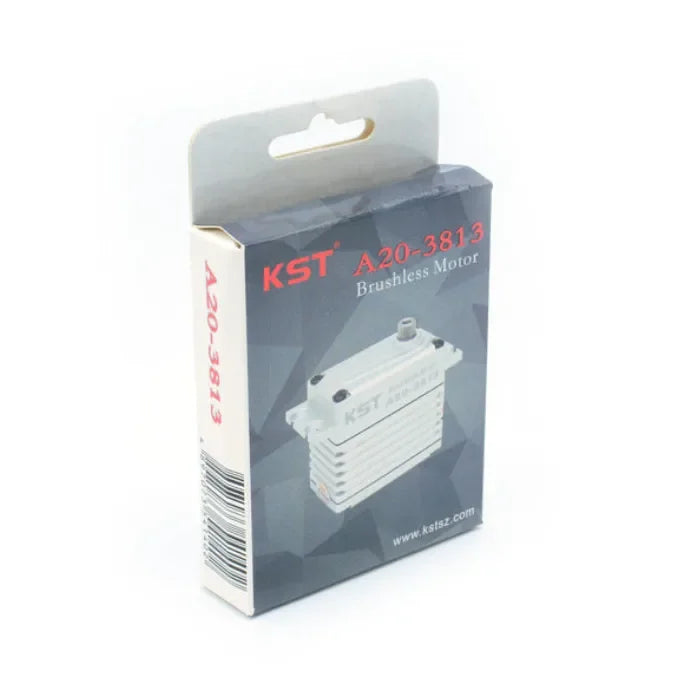

Tuotekuvat
Ominaisuudet
- 43Kgf.cm huippumomentti - Ilmoitettu momentti on 43Kgf.cm 8,4V:lla.
- 0,12s HV-nopeus - Ilmoitettu nopeus on 0,12s/60° 8,4V:lla.
- Harjaton DC-moottori - Tukee suuritehoista ohjausta vaativissa sovelluksissa.
- HV-käyttöalue - Suunniteltu DC 6,0V-8,4V järjestelmille.
- Karkaistu teräshammasratas - Ilmoitettu hammasratasmateriaali kestää raskasta käyttöä.
- Alumiiniseoskotelo - Tarjoaa jäykän standardiserkotelon ja lämmönhaihdutuksen.
- 25T 6mm ulostulon uritus - Käyttää ilmoitettua uritusta yhteensopiville servo-varsille.
- 2BB-rakenne - Käyttää kahta kuulalaakeria ulostulon tukena.
- 100° oletusliikealue - Oletusliikealue on tuotteen sivulla ilmoitettu olevan +/-50°.
- 22AWG suojattu kaapeli - KST tarjoaa suojatun liitoskaapelin tälle servolle.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Malli | KST A20-3813 V8.0 |
| Shopify-tuotekoodi | KST-A20-3813 |
| Nimellisjännite | DC 7,4V |
| Jännitealue | DC 6,0V-8,4V |
| Lukkiusmomentti | 30Kgf.cm @ 6,0V; 38Kgf.cm @ 7,4V; 43Kgf.cm @ 8,4V |
| Tyhjäkäyntinopeus | 0,18s/60° @ 6,0V; 0,13s/60° @ 7,4V; 0,12s/60° @ 8,4V |
| Käyttötaajuus | 1520us / 333Hz |
| Default Travel Angle | +/-50deg = 100deg total |
| Command Interface | PWM command; pulse length 900us-2100us |
| Output Shaft Spline | 25T, 6mm |
| Case Material | Aluminum alloy |
| Motor Type | Brushless DC motor |
| Gear Set Material | Hardened steel |
| Asentotunnistin | Potentiometri |
| Kuulalaakeri | 2BB |

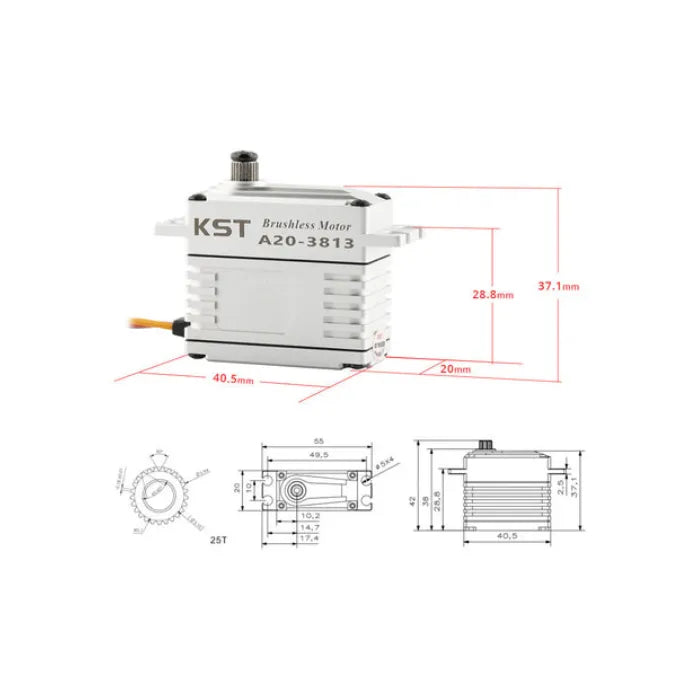

| Kotelo mitat | 40,5 x 20 x 38 mm +/-0,2 mm |
| Paino | 72 g +/-10 % |
| Lämpötila-alue | -10 °C - +65 °C |
| Suojattu liitäntäkaapeli | 22AWG |
Viitedokumentit
Sovellus
- Suuret RC-pintamallit - KST sijoittaa A20-3813 suurten mittakaavojen pintamalleihin, jotka vaativat suuren väännön.
- Suurikuormainen lentokoneen ohjaus - Sopii, kun standardikokoinen HV-servo ja 43 Kgf.cm lueteltu vääntömomentti vastaavat suunnittelua.
- RC-lentokoneet ja mittakaavamallit - Voi ohjata yhteensopivia ohjauspintoja kuorman ja sopivuuden tarkistamisen jälkeen.
- HV-vastaanottojärjestelmät - Toimii DC 6,0V-8,4V jännitealueella, kun virta on oikea.
- Servo-päivityshankkeet - Voi korvata yhteensopivat 20 mm standardiserot urituksen, koon, jännitteen ja liikeradan tarkistamisen jälkeen.
- PWM-ohjatut mekanismit - Hyödyllinen suurikuormaisissa PWM-servotoiminnoissa luetellun käyttöalueen sisällä.

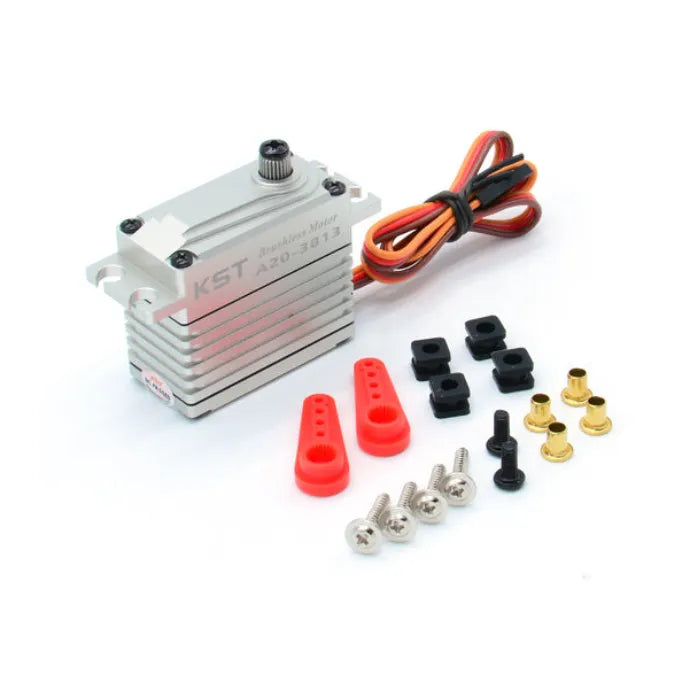

Pakkausluettelo
| Kuvaus | Määrä |
|---|---|
| KST A20-3813 harjaton HV-servo | 1 |
| Lisävarustepakkaus | 1 |
UKK
Miten A20-3813 vertautuu A15-2212:een?
A20-3813 on 20 mm standardikokoinen harjaton HV-servo, jonka vääntömomentti on jopa 43 Kgf.cm 8,4 V:lla, kun taas A15-2212 on 15 mm ydinrataton HV-servo, jonka vääntömomentti on jopa 25 Kgf.cm 8,4 V:lla.
Listataanko OpenELABissa tälle tuotteelle useita Shopify-variaatioita?
Ei. Nykyinen Shopify-tuote on yksittäinen variantti, jonka SKU on KST-A20-3813.
Mikä on suurin lueteltu vääntömomentti?
Teknisissä tiedoissa on lueteltu 43 Kgf.cm 8,4 V:lla.
Mikä on nopein lueteltu nopeus?
Nopein lueteltu tyhjäkäyntinopeus on 0,12 s/60° 8,4 V:lla.
Mitä jännitealuetta se tukee?
Lueteltu jännitealue on DC 6,0V-8,4V.
Mitä pakkaus sisältää?
Pakkausluettelo vahvistaa yhden A20-3813 harjattoman HV-servon ja yhden lisävarustepakkauksen.
Mitä uritusta se käyttää?
Teknisissä tiedoissa on lueteltu 25T, 6 mm ulostuloakselin uritus.
Mitä minun tulisi tarkistaa ennen asennusta?
Vahvista 40,5 x 20 x 38 mm kotelo, 25T 6 mm uritus, HV-voimajärjestelmä, ohjauskuorma ja servovarren välys.
