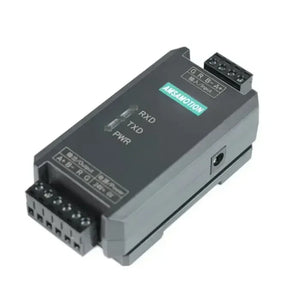

Teollisuustason RS485-toistin
Teollisen tason RS485-toistin on suorituskykyinen, fotoelektrinen eristysviestintämoduuli, joka on suunniteltu laajentamaan RS485-signaalin siirtoa pitkillä etäisyyksillä. Se noudattaa EIA/TIA RS485 -standardia, tukee asynkronista puoliduplex-kaksisuuntaista viestintää ja täysin läpinäkyvää tiedonsiirtoa. Se on ihanteellinen vaativiin teollisuusympäristöihin, joissa signaalin vakaus, turvallisuus ja luotettavuus ovat välttämättömiä.
Keskeiset ominaisuudet
-
Laajennettu viestintäalue: Vahvistaa RS485-signaaleja jopa 1200 metriin 9600bps-nopeudella.
-
Suuri kapasiteetti: Tukee jopa 128 RS485-laitetta, yksittäinen toistin tukee jopa 32 solmua (≤10 m solmujen välillä).
-
Valosähköinen eristys: 1500 V eristysjännite suojaa laitteita maasilmukalta ja yhteismoodihäiriöiltä.
-
Sisäänrakennettu suojaus: Sisältää TVS-ylijännitesuojan, itsestään palautuvan sulakkeen, käänteisen virtasuojan ja teollisuustason häiriönsuojauspiirit.
-
Automaattinen tiedonsuunnan tunnistus: Ei viivettä signaalin lähetyksessä tai vastaanotossa.
-
LED-merkkivalot: RXD/TXD- ja virtatilan merkkivalot reaaliaikaiseen viestinnän seurantaan.
-
DIN-kiskokiinnitys: Vakio 35 mm kiskokiinnitys helppoon integrointiin teollisuuden ohjauspaneeleihin.
Yhdistämistilat
-
Yksittäinen toistin -tila
-
Piste-piste: Yhdistä yksi 485-lähtölaite ja pidennä etäisyys 1200 metriin.
-
Piste-moni-piste: Yhdistä jopa 32 laitetta ≤10 m etäisyydellä; kokonaisväylän pituus pysyy 1200 m.
-
-
Rinnakkainen toistin -tila
-
Yhdistä jopa 16 toistinta yhteen RS485-tuloon laajentaaksesi liitettyjen laitteiden määrää (enintään 128).
-
-
Kaskadi (Puutopologia) -tila
-
Laajenna viestintäetäisyyksiä rajattomasti ketjutettujen toistimien avulla säilyttäen tuki 128 laitteelle.
-
Sovellukset
Ihanteellinen teollisiin viestintäjärjestelmiin, jotka vaativat pitkän matkan, häiriönkestävän tiedonsiirron:
-
Teollisuusautomaatio
-
PLC-järjestelmät
-
Turvavalvonta
-
Sähköverkon tiedonkeruu
-
Välipuhelinjärjestelmien rakentaminen
-
Kulunvalvonta- ja pysäköintijärjestelmät
-
Moottoritieväylän tiemaksujen keruu
-
MODBUS-verkot
Tekniset tiedot
| Parametri | Kuvaus |
| Rajapinnan standardi | RS485 (EIA/TIA-yhteensopiva) |
| Baudinopeus | 0–115200bps (automaattisesti mukautuva) |
| Protokolla | Läpinäkyvä (ei protokollarajoitteinen) |
| Maksimi siirtoetäisyys | 1200m per toistin (@ 9600bps) |
| Solmutuki | Yhteensä jopa 128 laitetta / 32 per toistin |
| Käyttöjännite | DC 9V–24V (sisältää käänteissuojan) |
| Virrankulutus | 0,6W (staattinen) |
| Eristysjännite | 1500V (valosähköinen) |
| Käyttölämpötila | -20°C ~ +70°C |
| Säilytyslämpötila | -40°C ~ +85°C |
| Kosteus | 5% ~ 95% (ei tiivisty) |
| Siirtoväline | Kierretty pari / suojattu kaapeli |
| Kiinnitystapa | 35mm DIN-kisko |
| Mitat (P×L×K) | 109 × 60 × 33mm (4.29 × 2.36 × 1.30 tuumaa) |

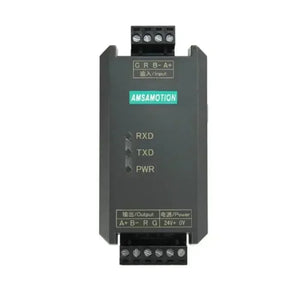

Portin kuvaus
| Portti | Etiketti | Kuvaus |
| Syöte | A+ / B- | RS485 tulo (positiivinen/negatiivinen) |
| MAA | RS485 tulomaadoitus | |
| Indikaattorit | RXD | Datan vastaanoton ilmaisin |
| TXD | Datan lähetyksen ilmaisin | |
| PWR | Virran tilan ilmaisin | |
| Lähtö | A+ / B- | RS485 lähtö (positiivinen/negatiivinen) |
| MAA | RS485 lähtömaa | |
| Teho | 24V+ / GND | DC 24V virtatulo |
| DC-liitin | DC-005 | 12V/1A (5.5/2.1mm virtasovitin) |
Pakkaus sisältää
-
1 × Teollisuustason RS485-toistin
