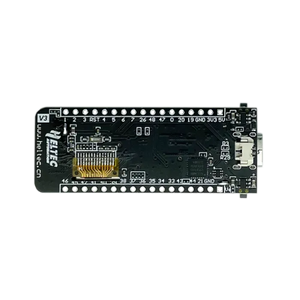

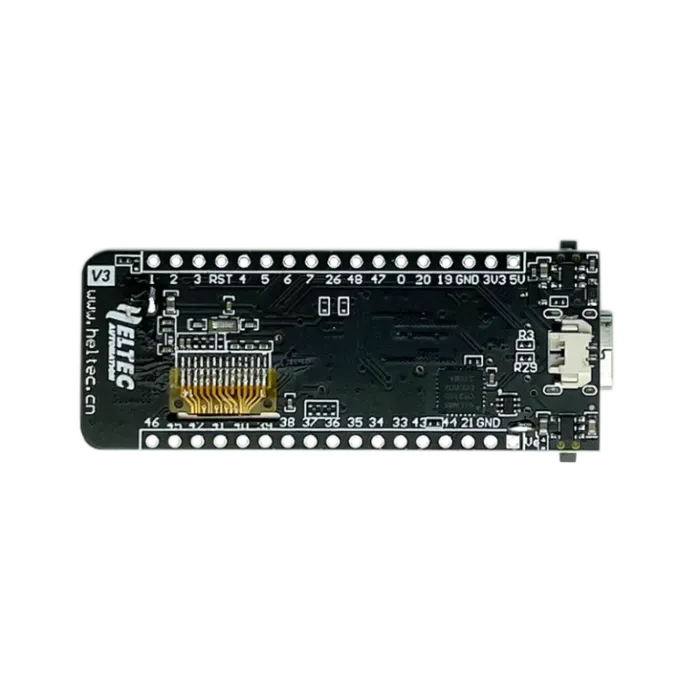

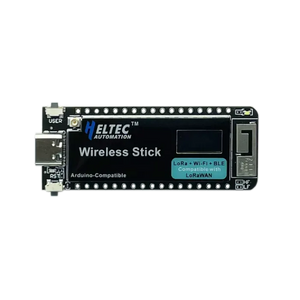

HELTEC Wireless Stick ESP32S3 SX1262 Meshtastic LoRaWAN 868Mhz V3
Wireless Stick V3 on kompakti, suorituskykyinen IoT-kehitysalusta, joka on suunniteltu parannelluksi versioksi WiFi LoRa 32 -laitteesta vastaamaan pienemmän koon ja parempien RF-ominaisuuksien vaatimuksia. Varustettuna ESP32-S3FN8-kaksoisydinprosessorilla ja SX1262 LoRa -piirillä, se tarjoaa Wi-Fi, Bluetooth 5 (LE) ja LoRaWAN-protokollan yhteydet, tehden siitä ihanteellisen älylaitteisiin, automaatioon ja etäantureihin.
Tärkeimpiin ominaisuuksiin kuuluu 0,49 tuuman OLED-näyttö reaaliaikaista dataa varten, Type-C USB -liitäntä saumattomaan virransyöttöön, virheenkorjaukseen ja ohjelmointiin sekä integroitu akkujen hallintajärjestelmä, joka tukee 3,7 V litiumakkuja. Sen vähävirtainen rakenne, Arduino-yhteensopivuus ja erinomainen laajennettavuus tekevät tästä piirilevystä monipuolisen valinnan kehittäjille ja tekijöille, jotka etsivät kompakteja mutta kestäviä ratkaisuja IoT-projekteihin.
Pääominaisuudet
- Mikroprosessori: ESP32-S3FN8 (Xtensa® 32-bittinen LX7-kaksoisydinprosessori, viiden vaiheen putkistorakenne, päätaajuus jopa 240 MHz).
- SX1262 LoRa-solmupiiri.
- Type-C USB -liitäntä, jossa on täydellinen jännitesäädin, ESD-suojaus, oikosulkusuojaus, RF-suojaus ja muita suojatoimia.
- Sisäänrakennettu SH1.25-2 paristoliitäntä, integroitu litiumpariston hallintajärjestelmä (latauksen ja purkauksen hallinta, ylilataussuoja, paristotehon tunnistus, USB/paristotehon automaattinen kytkentä).
- Integroitu WiFi, LoRa, Bluetooth -kolmiverkkoyhteys, sisäänrakennettu Wi-Fi, Bluetoothille oma 2,4 GHz metallinen jousiantenn, varattu IPEX (U.FL) -liitäntä LoRa-käyttöön.
- Sisäänrakennettu 0,49 tuuman 64*32 pisteen matriisi-OLED-näyttö, jota voidaan käyttää virheenkorjaustietojen, akun varauksen ja muun tiedon näyttämiseen.
- Integroitu CP2102 USB-sarjaporttipiiri, kätevä ohjelmien lataamiseen ja virheenkorjaustietojen tulostukseen.
- Tukee Arduino-kehitysympäristöä.
- Tarjoamme ESP32 + LoRaWAN-protokollan Arduino®-kirjaston, joka on standardi LoRaWAN-protokolla ja voi kommunikoida minkä tahansa LoRaWAN-protokollaa käyttävän LoRa-portin kanssa. Tämän koodin ajamiseksi tarvitaan ainutlaatuinen lisenssi.
- Hyvällä RF-piirisuunnittelulla ja vähävirtaisella suunnittelulla.
Tekniset tiedot
| Parametrit | Kuvaus |
|---|---|
| Pääpiiri | ESP32-S3FN8 (Xtensa® 32-bittinen lx7 kaksoisydinprosessori) |
| LoRa-solmupiiri | SX1262 |
| USB-sarjapiiriksi | CP2102 |
| Taajuus | 470~510MHz, 863~928MHz |
| Maks. lähetysvoima | 21 ± 1 dBm |
| Maksimi vastaanottotarkkuus | -134dBm |
| Wi-Fi | 802.11 b/g/n, jopa 150Mbps |
| Bluetooth | Bluetooth LE: Bluetooth 5, Bluetooth mesh |
| Laitteistoresurssi | 7*ADC1 + 2*ADC2; 7*Kosketus; 3*UART; 2*I2C; 2*SPI; jne. |
| Näyttö | 0,49 tuuman OLED |
| Muisti | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 8MB SiP Flash |
| Akku | 3,7 V litiumparistolla toimiva virtalähde ja lataus |
| Käyttölämpötila | -20 ~ 70 ℃ |
| Mitat | 58,08 * 22,6 * 8,2 mm |
| Liitäntä | Type-C USB; 2*1,25 litiumparistoliitäntä; LoRa ANT(IPEX1.0); 2*17*2,54 nastaliitin |
Kuvaus
Nastakartta
Korkea valo
UKK
Jos haluat käyttää uutta ESP32-S3-prosessoria ja SX1262 LoRa -piiriä, saatat tarvita uusia kirjastoja, jotka tukevat niitä. Sinun tulisi tarkistaa, että käyttämäsi kirjastot ovat yhteensopivia näiden uusien komponenttien kanssa.
Kokemukseni mukaan Wireless Stick Liten kanssa ainoa kirjasto, jonka jouduin vaihtamaan V1:stä V3:een, oli LoRa-kirjasto. Aiemmin käyttämäni Sandeep Mistry LoRa -kirjasto ei toimi uuden SX1262 LoRa -sirun kanssa. Jotta koodini toimisi V3:n kanssa, jouduin siirtymään Heltec LoRaWan -kirjastoon.
Pienen levyn näytön vuoksi se ei tällä hetkellä tue Meshtastickin näytön näyttöä. Voit ladata Wireless Stick Lite -laitteen laiteohjelmiston suoraan.
Kuvittele, että haluat mitata kosteutta pellollasi. Vaikka se ei ole kaukana talostasi, siellä ei todennäköisesti ole Wi-Fi-peittoa. Voit siis rakentaa anturisolmun ESP32:lla ja kosteusanturilla, joka lähettää kosteuslukemat kerran tai kaksi päivässä toiselle ESP32:lle LoRa:n avulla. Tämä ESP32:lla on Wi-Fi-yhteys, ja se voi pyörittää verkkopalvelinta, joka näyttää kosteuslukemat. Tämä on vain esimerkki, joka havainnollistaa, miten voit käyttää LoRa-teknologiaa ESP32-projekteissasi.
Dokumentit ja resurssit
- [Resource] — Heltec ESP32 -kehyksen ja kirjaston asennus
- [Resource] —Laitteiston päivityslokit
- [Resource] —Tietolehti
- [Resource] —Kaaviokuva
- [Resource] —Käyttöohjeasiakirja
- [Resource] —Heltec LoRaWAN -testipalvelin, joka perustuu SnapEmuun
Pakkauslista
Oletuspakkauksen sisältö ilman lisävarusteiden valintaa on seuraava:
| Tuote | Määrä |
|---|---|
| Langaton tikku | x1 |
| Liimatikkuantenni | x1 |
| SH1.25×2 paristoliitin | x1 |
| Nastakarttatarrat | x1 |
