HELTEC WiFi LoRa 32 V4 SX1262 LoRa-solmu Meshtastic LoRaWAN GPS mukana
Pre-order
Ilmainen toimitus Saksassa yli 30€ ja EU:ssa yli 50€ ostoksille!
- Ennakkotilaukset lähetetään 5 arkipäivän kuluessa.
- Toimitusaika EU- ja Yhdysvaltojen maihin: 10 arkipäivää.
- Toimitusaika muihin maihin: 15 arkipäivää.
- Pre-Ordering: If an item is unavailable, you can pre-order it. We'll dispatch once stock is replenished. For specific delivery times, please feel free to contact us for inquiries.
- Express Shipping: Need it faster? Contact us via email or through our live chat support, and we'll arrange expedited delivery for you.
HELTEC WiFi LoRa 32 V4 SX1262 LoRa-solmu Meshtastic LoRaWAN GPS mukana
🚀 HELTEC WiFi LoRa 32 V4 on seuraavan sukupolven kehityskortti, joka on suunniteltu pitkäkantaisiin, vähävirtaisiin langattomiin yhteyksiin. ESP32-S3-kaksoisydinprosessorin voimin se tukee 🌐 Wi-Fiä, 📶 Bluetooth 5.0:aa ja 📡 LoRaa tehokkaan SX1262-piirisarjan kautta, tehden siitä ihanteellisen Meshtastic- ja LoRaWAN-sovelluksiin.
2MB PSRAMin ja 16MB Flashin ansiosta se käsittelee monimutkaisia tehtäviä ja protokollia vaivattomasti. Piirilevy säilyttää aiempien versioiden tutun koon, mikä takaa saumattomat päivitykset, samalla kun se tuo parannetun RF-suojauksen, kullatut liittimet ja parannetun signaalin eheyden ⚙️. Se tukee myös GPS-moduuleja ja integroituu sujuvasti Arduino-kehitysympäristöön 🛠️.
Olitpa rakentamassa etäantenniverkkoa, mesh-viestintäjärjestelmää tai älykästä maatalousratkaisua 🌾, V4 tarjoaa kehittäjille tarvittavan luotettavuuden, skaalautuvuuden ja joustavuuden. Sen hienostunut muotoilu ja vankka ominaisuusvalikoima tekevät siitä erinomaisen valinnan nykyaikaisiin IoT-projekteihin.
🌟 Pääominaisuudet – HELTEC WiFi LoRa 32 V4
- 🔧Perustuu ESP32-S3R2 & SX1262 -piireihin, tukee Wi-Fi b/g/n, BLE:tä ja LoRa-viestintää
- 🧠2MB PSRAM ja 16MB Flash – ihanteellinen käyttöliittymille ja monimutkaisille järjestelmille
- 📡LoRa-lähetysteho: Korkeateho 28 dBm / Matala teho 22 dBm
- 🛡️PC-kotelo suojaa näyttöä ja integroi FPC 2.4G antennin
- 🔌Muoto ja nastojen yhteensopivuus WiFi LoRa 32 V3:n kanssa
- ☀️Lisätty SH1.25-2Pin aurinkopaneeliliitäntä ja SH1.25-8Pin GNSS-liitäntä
- 🔋Optimoitu litiumakun hallinta
- 🌱Alhainen virrankulutus: alle 20μA
🚀Laitteistojen vertailu – HELTEC WiFi LoRa 32 V4 vs V3
| Parametrit | V3 | V4 |
|---|---|---|
| MCU | ESP32-S3FN8 | ESP32-S3R2 |
| Flash | 8MB (integroitu) | 16MB (ulkoinen) |
| USB-sarjapiirisarja | CP2102 | CP2102 poistettu |
| Virranhallinta | Vakio Li-ion -hallinta-IC | Päivitetty IC, joka tukee aurinkosähkösyöttöä |
| Aurinkosähkösyöttö | Ei saatavilla | Lisätty SH1.25-2P-liitäntä |
| LoRa TX -teho | 21±1dBm | 28±1dBm |
| 2.4G-antenni | Metallinen jousiantenn | FPC-antenni + IPEX-liitin |
| GPS-liitäntä | Ei saatavilla | Lisätty SH1.25-8-nastainen liitäntä |
| Oheisliitäntä | 36-nastainen | 40-nastainen |
| Näytön liitäntä | Juotettu | Juotettu + B2B-liitin |
| Nastan valmistus | Hopeapäällysteinen | Kultapäällysteinen |
| Näytön kiinnike | Osittainen suojaus | Täysi suojaus |
✨ Kohokohdat – HELTEC WiFi LoRa 32 V4
⚙️ Tehokkaampi MCU
WiFi LoRa 32 V4 käyttää ESP32-S3R2-piiriä, jossa on 2MB PSRAM ja 16MB ulkoinen Flash-muisti—muistipäivitys, joka sopii erinomaisesti UI-rikkaisiin ja monimutkaisiin järjestelmäsuunnitelmiin, erityisesti kehittyneissä LoRaWAN ja Meshtastic -käytöissä.
📡 Korkeampi lähetysteho
Saatavana sekä korkeatehoisena että matalaenergiaversiona, WiFi LoRa 32 V4 -korkeatehomalli tarjoaa jopa 27+1 dBm lähetystehoa. Tämä mahdollistaa pidemmät viestintäetäisyydet ja paremman soveltuvuuden erilaisiin IoT-skenaarioihin.
🔌 Lisää oheisliitäntöjä
-
☀️ Lisätty SH1.25×2 aurinkopaneeliliitäntä, tukee 4.7~6V aurinkosähkösyöttöä
-
🛰️ Lisätty SH1.25×8 GNSS-liitäntä, jossa GNSS-virta on ohjattavissa erikseen
-
🔋 Integroitu SH1.25×2 litiumakun liitäntä joustaviin virtavaihtoehtoihin
🔧 Yhteensopiva V3-nastajärjestelmän kanssa
Laite WiFi LoRa 32 V4 säilyttää WiFi LoRa 32 V3 -mallin muodon ja nastajärjestyksen, mutta lisää ylimääräisiä nastoja. Nastojen pinnoitus on päivitetty hopeasta kullaksi, mikä parantaa kestävyyttä ja johtavuutta pitkäaikaiseen käyttöön.
🛠️Tuotetiedot – HELTEC WiFi LoRa 32 V4
Asettelu
Nastakartta
⚙️Tekniset tiedot – HELTEC WiFi LoRa 32 V4
| Parametrit | Kuvaus |
|---|---|
| MCU | ESP32-S3R2 (Xtensa®32-bittinen lx7 kaksoisydinprosessori) |
| LoRa-piiri | SX1262 |
| Taajuus | Korkeatehoinen versio: 863-928MHz Pienitehoinen versio: 433, 470-510, 863-928MHz |
| Maksimi lähetysteho | Korkeatehoinen versio: 28 ±1 dBm Pienitehoinen versio: 21 ±1 dBm |
| Maksimi vastaanottoherkkyys | -137dBm@SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, jopa 150Mbps |
| Bluetooth | Bluetooth (LE), Bluetooth 5, Bluetooth Mesh |
| Laitteiston resurssi | 7*ADC1 + 2*ADC2; 7*Kosketus; 3*UART; 2*I2C; 2*SPI; jne. |
| Muisti | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 2MB PSRAM; 16MB Flash |
| Liitäntä | Type-C USB; SH1.25*2 nastainen litiumakun liitäntä; SH1.25*8 nastainen liitäntä; LoRa ANT(IPEX1.0); 2.4G ANT(IPEX1.0) |
| Sopiva akku | 3.3-4.4V litiumakku |
| Käyttölämpötila | -20 ~ 70 ℃ |
| Mitat | 51.7 * 25.4* 10.7mm |
🔗[Docs] & [Resource]
- [Docs] — Käyttöohje
- [Attachment] — Piirikaavio
- [Attachment] — Datasheet
- [Attachment] — 3D-mallikaavio
- [Resource] — Ladattavat [Resource]
- [Resource] — Heltec ESP32 kehityskehys (Board Manager, perusesimerkit)
- [Resource] — Heltec ESP32 laajennuskirjastot (LoRa/LoRaWAN, anturit jne.)

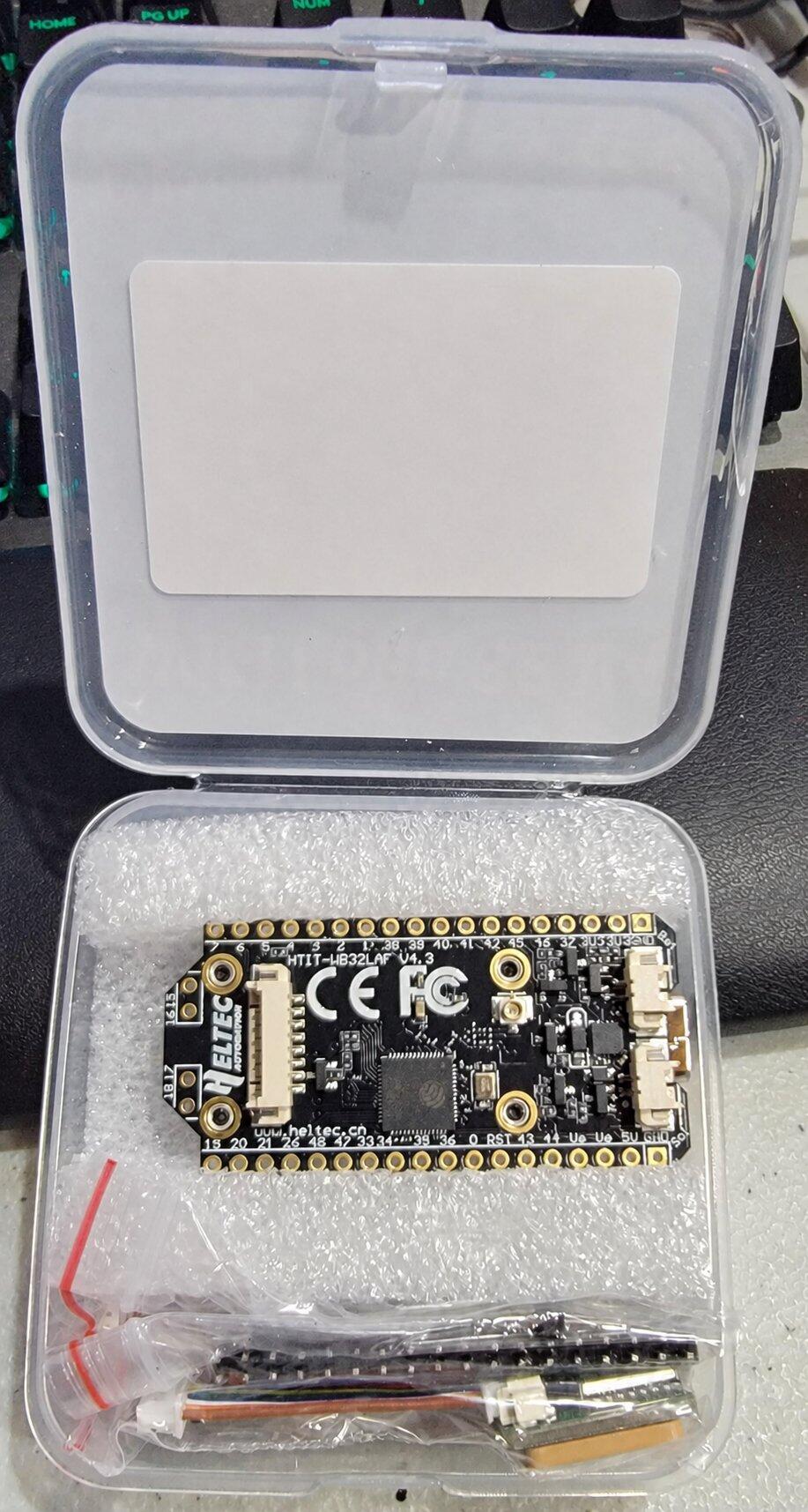

📦Pakkauslista
Oletuspakkauksen sisältö ilman lisävarusteiden valintaa on seuraava:
| Tuote | Määrä |
|---|---|
| WiFi LoRa 32 (V4) | x1 |
| LoRa antenni | x1 |
| SH1.25×2 liitin (akulle & aurinkokennolle) | x2 |
| 2.54*18 liitinpinni | x2 |
| 2.54*2 liitinpinni | x2 |
| GPS-moduuli | x1 |
❓ UKK – WiFi LoRa 32 V4
📡 2.4GHz antenni
Oletusarvoinen 2.4G FPC antenni WiFi LoRa 32 V4 -laitteessa sijaitsee muovisen näytön kiinnikkeen sivulla.
Jos haluat käyttää IPEX-liitettyä 2,4G-antenniä, poista induktori, joka on merkitty ①, ja lisää 0-ohmin vastus (tai johtava metalli/kaapeli) kohdassa ② yhdistääksesi IPEX-liitäntään.
💻 Tuetut kehitystavat
- ✅ Arduino (suositeltu)
- 🐍 MicroPython
- ⚙️ Platform.io
- 🧠 Espressif IDE
Suosittelemme vahvasti Arduino-käyttöä WiFi LoRa 32 V4:lle. Täysi tekninen tuki ja LoRaWAN-koodi ESP32 Arduino -kehykseen on saatavilla.
🔋 Paristoliitintyyppi
WiFi LoRa 32 V4 käyttää pistoketyyppiä, joka löytyy yleisesti hakemalla “SH1.25 x 2”.
🖥️ OLED-vapaa versio
Kyllä, voit tilata version WiFi LoRa 32 V4:stä ilman OLED-näyttöä. Ota yhteyttä myyntihenkilöstöömme pyyntöäsi varten.
🔄 V3:n ja V4:n yhteensopivuus
WiFi LoRa 32 V4 on yhteensopiva V3:n kanssa useimmissa tilanteissa. Se käyttää samaa sirusarjaa, OLED-näyttöä ja lähes identtistä nastajärjestystä. Kuitenkin lisääntyneen lähetysvoiman vuoksi jotkin koodiasetukset saattavat vaatia säätöä vastaamaan todellista lähtötehoa.
⚠️ Koodin latausongelmat
Kokeile seuraavia vaiheita:
- Käytä toista USB-kaapelia.
- Siirry BootLoader-tilaan käyttämällä jotakin näistä menetelmistä:
- Pidä PRG-painiketta painettuna, yhdistä USB-C-kaapeli, ja vapauta sitten PRG-painike.
- Yhdistä USB-C-kaapeli, pidä PRG-painiketta painettuna, paina RST-painiketta kerran, ja vapauta sitten PRG-painike.
